1. Лекция 19
Конструктивно крыло состоит (кессон):
1) из лонжеронов;
2) нервюры;
3) панели (обшивка со стрингерами).
Стык крыла с центропланом – фланцевый.

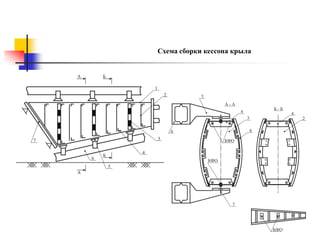

2. Схема сборки кессона крыла

3. Кессон центроплана

4. Установка лонжеронов по КФО приспособления

5. По БФО в стойках лонжеронов устанавливают макетные нервюры

6. По ОСБ в стапельных плитах 5 устанавливают нервюры разъема с ОЧК
