Dokumen ini memberikan pelatihan dasar mengenai terminologi dan spesifikasi ban sepeda motor, termasuk indikasi ukuran, kekuatan, kapasitas beban, simbol kecepatan, dan pembebanan pada ban. Terdapat rincian tentang ban baik dalam ukuran imperial maupun metrik, serta tabel terkait indeks beban dan simbol kecepatan maksimum. Informasi ini bertujuan untuk meningkatkan pemahaman dalam layanan dan perawatan ban sepeda motor.

1. PT. INDOMOBIL SUZUKI INTERNATIONAL
2 W SERVICE TRAINING

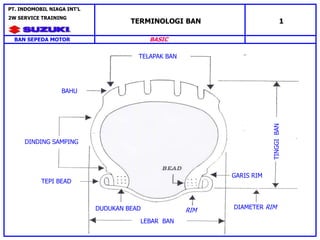

2. TELAPAK BAN
GARIS RIM
LEBAR BAN
TEPI BEAD
DUDUKAN BEAD DIAMETER RIM
RIM
BAHU
TINGGI
BAN
DINDING SAMPING
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC
TERMINOLOGI BAN 1

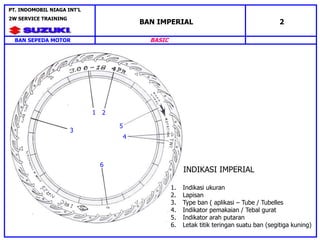

3. 1 2
5
4
6
3
INDIKASI IMPERIAL
1. Indikasi ukuran
2. Lapisan
3. Type ban ( aplikasi – Tube / Tubelles
4. Indikator pemakaian / Tebal gurat
5. Indikator arah putaran
6. Letak titik teringan suatu ban (segitiga kuning)
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC
BAN IMPERIAL 2

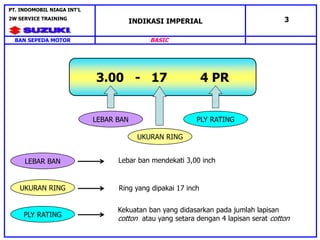

4. INDIKASI IMPERIAL
Kekuatan ban yang didasarkan pada jumlah lapisan
cotton atau yang setara dengan 4 lapisan serat cotton
Ring yang dipakai 17 inch
Lebar ban mendekati 3,00 inch
3.00 - 17 4 PR
LEBAR BAN
UKURAN RING
PLY RATING
PLY RATING
UKURAN RING
LEBAR BAN
3
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC

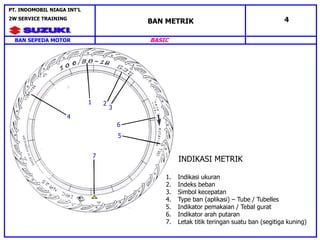

5. 4
1 2
6
5
7
3
INDIKASI METRIK
1. Indikasi ukuran
2. Indeks beban
3. Simbol kecepatan
4. Type ban (aplikasi) – Tube / Tubelles
5. Indikator pemakaian / Tebal gurat
6. Indikator arah putaran
7. Letak titik teringan suatu ban (segitiga kuning)
BAN METRIK 4
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC

6. INDIKASI MATRIK
Kapasitas beban yang dapat diangkut adalah 160 kg
( lihat tabel indeks beban)
Ring yang dipakai 17 inch
Lebar ban mendekati 80 mm
INDEKS BEBAN
UKURAN RING
LEBAR BAN
80 / 90 - 17 44 P
LEBAR BAN
UKURAN RING
INDEKS BEBAN
PERBANDINGAN
LEBAR DGN.
TINGGI
SIMBOL
KECEPATAN
PERBANDINGAN
LEBAR DGN.
TINGGI
Tinggi ban 90 % dari lebar ban ( 80 x 0,9 = 72 mm )
SIMBOL
KECEPATAN
Kecepatan maksimum yang diperbolehkan adalah 150 km/jam
aktual ( bukan kecepatan pada speedometer (lihat tabel simbol
kecepatan) )
5
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC

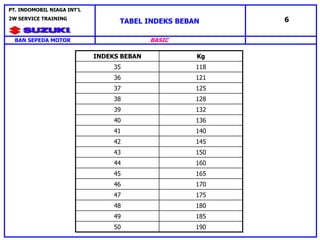

7. INDEKS BEBAN Kg
35 118
36 121
37 125
38 128
39 132
40 136
41 140
42 145
43 150
44 160
45 165
46 170
47 175
48 180
49 185
50 190
TABEL INDEKS BEBAN 6
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC

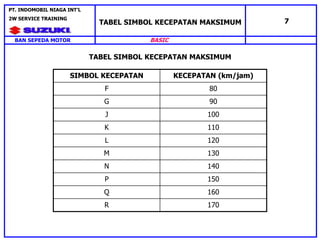

8. SIMBOL KECEPATAN KECEPATAN (km/jam)
F 80
G 90
J 100
K 110
L 120
M 130
N 140
P 150
Q 160
R 170
TABEL SIMBOL KECEPATAN MAKSIMUM
7
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC
TABEL SIMBOL KECEPATAN MAKSIMUM

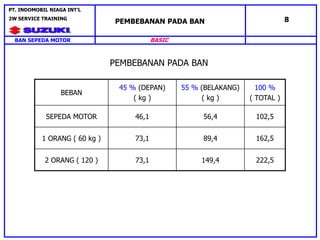

9. BEBAN
45 % (DEPAN)
( kg )
55 % (BELAKANG)
( kg )
100 %
( TOTAL )
SEPEDA MOTOR 46,1 56,4 102,5
1 ORANG ( 60 kg ) 73,1 89,4 162,5
2 ORANG ( 120 ) 73,1 149,4 222,5
PEMBEBANAN PADA BAN
8
BAN SEPEDA MOTOR
PT. INDOMOBIL NIAGA INT’L
2W SERVICE TRAINING
BASIC
PEMBEBANAN PADA BAN
