1. Електрично поле.
Интензитет на
електричното поле.

2. Електрично поле
Наелектризираните тела си взаимодействат
посредством електрични полета.
Всеки заряд създава електрично поле, което изпълва
пространството около него и му придава нови
свойства. На всеки заряд, поставен в полето действа
сила.
Източници на електричното поле са
електричните заряди.
Електричното поле на неподвижни заряди се
нарича електростатично.

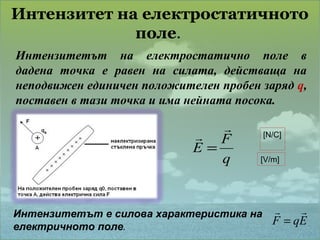

3. Интензитет на електростатичното
поле.
Интензитетът на електростатично поле в
дадена точка е равен на силата, действаща на
неподвижен единичен положителен пробен заряд q,
поставен в тази точка и има нейната посока.
q
F
E


=
[N/C]
[V/m]
EqF

=
Интензитетът е силова характеристика на
електричното поле.

4. Големина и посока на интензитета
Големината на интензитета на електричното поле се
определя по формулите: (1) на точков заряд и (2) на
поле.
(1) (2)
q
E = k
r2
E =
q0
F
Посоката на интензитета Е на електричното поле в
дадена точка от пространството съвпада с посоката на
силата F , с която полето действа на положителен заряд в
тази точка.
-
+
+
+
+
+
+
+
+
+
+
Е
F
F E

5. Онагледяване на електростатичното поле със
силови линии на интензитета. Свойства
Силови линии на точкови заряди
1.Посоката на силовата линия през една точка
съвпада с посоката на Е .
2.Силовите линии започват от(+) заряд и завършват
в (-) заряд.

6. Онагледяване на електростатичното поле със
силови линии на интензитета. Свойства
3.Броят на силовите линии пробождащи перпенди-
кулярно единица площ е равен на големината на
интензитета.
Пример: E = 7 V/m; 7 линии през 1 m2
.
4.Силовите линии не се пресичат.
Силови линии на дипол Силови линии на двойка
положителни точкови заряди

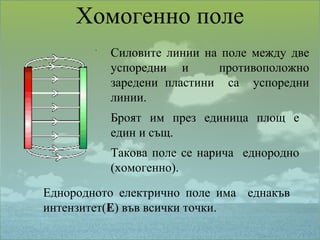

7. Хомогенно поле
Силовите линии на поле между две
успоредни и противоположно
заредени пластини са успоредни
линии.
Броят им през единица площ е
един и същ.
Такова поле се нарича еднородно
(хомогенно).
Еднородното електрично поле има еднакъв
интензитет(Е) във всички точки.

8. Поток на интензитета
sd

E

αcos
α
Потокът на интензитета ФЕ
през дадeна площ S е равен на
броя на силовите линии,
пробождащи перпендикулярно
тази площ.
dSESdEdФЕ α=⋅= cos

ФЕ е скаларна величина,
знакът и зависи от знака на
заряда, създаващ полето и
как е обърната площта към
него: с лице или гръб! т.е.
от 090o
==α ЕФ
