Dasar Algoritma
Pemrograman
OLEH :
R. Arri Widyanto

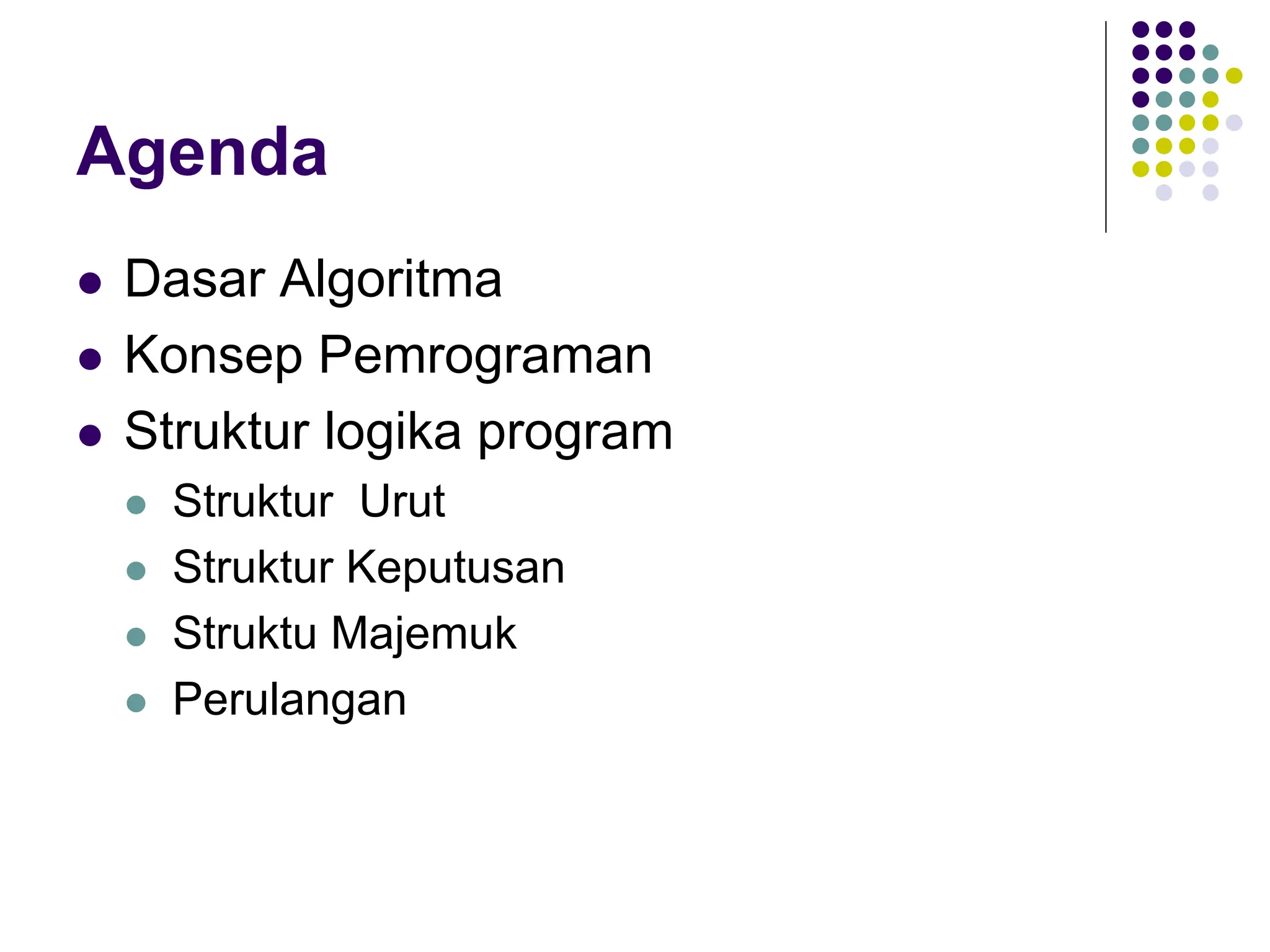

Agenda
 Dasar Algoritma
 Konsep Pemrograman
 Struktur logika program
 Struktur Urut
 Struktur Keputusan
 Struktu Majemuk
 Perulangan

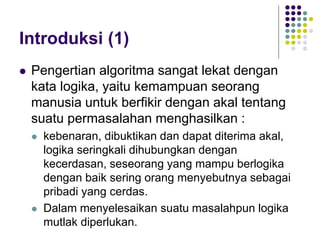

Introduksi (1)
 Pengertian algoritma sangat lekat dengan
kata logika, yaitu kemampuan seorang
manusia untuk berfikir dengan akal tentang
suatu permasalahan menghasilkan :
 kebenaran, dibuktikan dan dapat diterima akal,
logika seringkali dihubungkan dengan
kecerdasan, seseorang yang mampu berlogika
dengan baik sering orang menyebutnya sebagai
pribadi yang cerdas.
 Dalam menyelesaikan suatu masalahpun logika
mutlak diperlukan.
Introduksi (2)
 Pembuatan logika program akan lebih mudah
dibuat dan dikomunikasikan dengan
menggunakan algoritma (algorithm).
 Definisi : Algoritma adalah urutan langkah
berhingga untuk memecahkan masalah
logika atau matematika.
Introduksi (3)
 Algoritma disebut juga dengan motode,
teknik, atau prosedur.
 Algoritma berasal dari kata“algorism” yang
dikenalkan oleh Abu Ja’far Muhammad Musa
Al-Khowarizmi dalam bukunya yang berjudul
Kitab Al Jabr Waal Muqobala (The Book of
Restoration and Reduction).

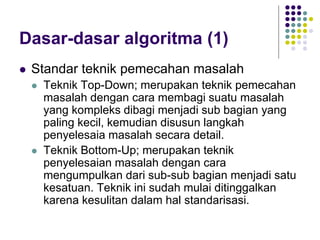

Dasar-dasar algoritma (1)
 Standar teknik pemecahan masalah
 Teknik Top-Down; merupakan teknik pemecahan
masalah dengan cara membagi suatu masalah
yang kompleks dibagi menjadi sub bagian yang
paling kecil, kemudian disusun langkah
penyelesaia masalah secara detail.
 Teknik Bottom-Up; merupakan teknik
penyelesaian masalah dengan cara
mengumpulkan dari sub-sub bagian menjadi satu
kesatuan. Teknik ini sudah mulai ditinggalkan
karena kesulitan dalam hal standarisasi.
Dasar-dasar algoritma (2)
 Langkah penyelesaian masalah dinyatakan
dengan pernyataan (statement)
 Statement -> aksi (action).
 Langkah tersebut berupa : runtunan aksi,
pemilihan dan perulangan.
 Struktur dasar algoritma :
 Urut (sequential)
 Keputusan /Pemilihan (selection)
 Perulangan (repetition)
Dasar-dasar algoritma (3)
 Penyajian algoritma dalam bentuk tulisan
biasanya menggunakan metode :
1. English structure; yaitu penyajian algoritma
menggunakan bahasa yang dipakai manusia (dalam
hal ini adalah bahasa Inggris sebagai basisnya,
tetapi dapat juga menggunakan bahasa Indonesia)
2. Pseudocode; yaitu menggunakan kode yang mirip
dengan bahasa pemrograman. Bahasa
pemrograman yang dipakai misalnya: bahasa C,
bahasa Pascal dan bahasa Basic.

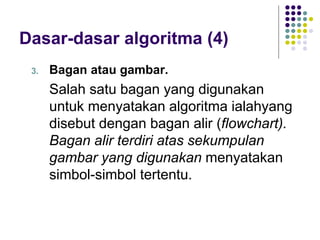

Dasar-dasar algoritma (4)
3. Bagan atau gambar.
Salah satu bagan yang digunakan
untuk menyatakan algoritma ialahyang
disebut dengan bagan alir (flowchart).
Bagan alir terdiri atas sekumpulan
gambar yang digunakan menyatakan
simbol-simbol tertentu.
Simbol-simbol Flowchart
 Terminal / proses. (awal /
akhir)
 Proses
 Preparation
 Titik keputusan /
Pemilihan proses.
 Input / output
 Penghubung
(halaman yang sama)
 Arah arus / proses
 Penghubung
(halaman yang
berbeda)
Konsep Pemrograman
 Variabel
 Besaran yang dapat berubah-ubah harganya
 Contoh Pemberian nilai variabel:
 Konstanta :
 Variabel yang nilainya adalah tetap.
A←10
X←A+B
A=10
X=A+B
Struktur Urut (1)
 Sering disebut dengan struktur runtut.
 Tiap pernyataan diikuti dengan pernyataan
berikutnya
START
Proses 1
Proses 2
END
Struktur Urut (2)
 Contoh :
 Algoritma menghitung jumlah 2 bilangan :
1. Isikan nilai A dengan 2
2. Isikan nilai B dengan 5
3. Hitung C=A + B
4. Cetak C

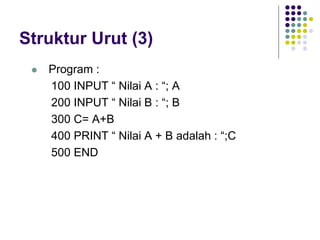

Struktur Urut (3)
 Program :
100 INPUT “ Nilai A : “; A
200 INPUT “ Nilai B : “; B
300 C= A+B
400 PRINT “ Nilai A + B adalah : “;C
500 END

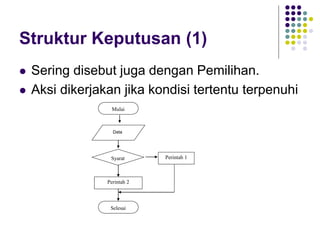

Struktur Keputusan (1)
 Sering disebut juga dengan Pemilihan.
 Aksi dikerjakan jika kondisi tertentu terpenuhi
Mulai
Syarat Perintah 1
Perintah 2
Selesai
Data

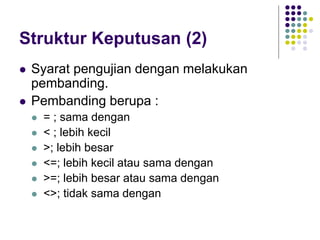

Struktur Keputusan (2)
 Syarat pengujian dengan melakukan
pembanding.
 Pembanding berupa :
 = ; sama dengan
 < ; lebih kecil
 >; lebih besar
 <=; lebih kecil atau sama dengan
 >=; lebih besar atau sama dengan
 <>; tidak sama dengan

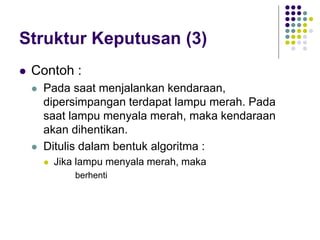

Struktur Keputusan (3)
 Contoh :
 Pada saat menjalankan kendaraan,
dipersimpangan terdapat lampu merah. Pada
saat lampu menyala merah, maka kendaraan
akan dihentikan.
 Ditulis dalam bentuk algoritma :
 Jika lampu menyala merah, maka
berhenti
Struktur Keputusan (4)
 Contoh menampilkan
bilangan positif dan
negatif :
 Algorimanya :
1. Masukan suatu
bilangan
2. Bandingkan, bila
bilangan lebih besar
dari nol keterangan=
positif
3. Jika tidak, keterangan =
negatif
4. Cetak keterangan
Mulai
Bil > 0 Ket=positif
Ket=negatif
Selesai
Input, bil
Cetak, ket
ya
tidak

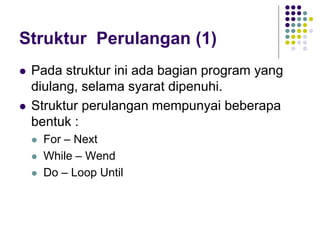

Struktur Perulangan (1)
 Pada struktur ini ada bagian program yang
diulang, selama syarat dipenuhi.
 Struktur perulangan mempunyai beberapa
bentuk :
 For – Next
 While – Wend
 Do – Loop Until
Struktur Perulangan (2)
 For-Next; eksekusi
program akan diulangi
selama kondisi atau
syarat perulangan
dipenuhi.
 Pengujian dilakukan
sebelum blok program
dikerjakan.
 Jumlah perulangan
sudah ditentukan dari
awal.
START
END
For var, awal,
akhir, step
Next
Perintah
Struktur Perulangan (3)
 While-Wend; merupakan
perulangan dengan cara
melakukan pengujian
kondisi terlebih dahulu.
Selama kondisi ini dipenuhi
maka proses perulangan
akan dikerjakan.
 Struktur ini lebih fleksibel
karena jumlah perulangan
tidak harus ditentukan
START
END
Perintah
Syarat

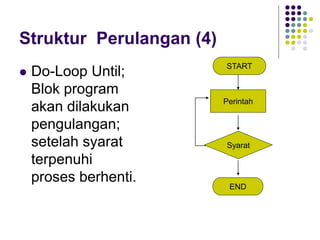

Struktur Perulangan (4)
 Do-Loop Until;
Blok program
akan dilakukan
pengulangan;
setelah syarat
terpenuhi
proses berhenti.
START
END
Perintah
Syarat
