NETWORK PLANNING
Taufik Hidayatulloh, M.Kom
PENGANTAR
 Network Planning merupakan sistem informasi pada penyelenggaraan
proyek
 Kegiatan proyek
 Sumber daya yang dibutuhkan oleh kegiatan
 Jadwal kegiatan
 Syarat Network Planning:
 Model harus lengkap
 Model harus cocok
 Asumsi yang dipakai tepat
 Sikap pelaksana

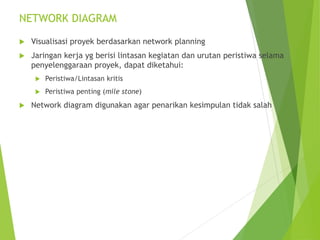

NETWORK DIAGRAM
 Visualisasi proyek berdasarkan network planning
 Jaringan kerja yg berisi lintasan kegiatan dan urutan peristiwa selama
penyelenggaraan proyek, dapat diketahui:
 Peristiwa/Lintasan kritis
 Peristiwa penting (mile stone)
 Network diagram digunakan agar penarikan kesimpulan tidak salah
Network Diagram : SIMBOL

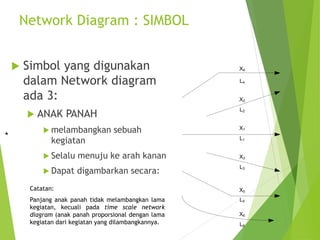

 Simbol yang digunakan
dalam Network diagram
ada 3:
 ANAK PANAH
 melambangkan sebuah
kegiatan
 Selalu menuju ke arah kanan
 Dapat digambarkan secara:
X4
X2
X1
X3
X5
X6
L4
L1
L2
L3
L5
L6
Catatan:
Panjang anak panah tidak melambangkan lama
kegiatan, kecuali pada time scale network
diagram (anak panah proporsional dengan lama
kegiatan dari kegiatan yang dilambangkannya.

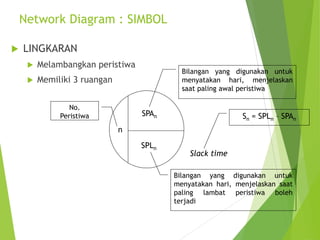

Network Diagram : SIMBOL
 LINGKARAN
 Melambangkan peristiwa
 Memiliki 3 ruangan
n
SPAn
SPLn
No.
Peristiwa
Bilangan yang digunakan untuk
menyatakan hari, menjelaskan
saat paling awal peristiwa
Bilangan yang digunakan untuk
menyatakan hari, menjelaskan saat
paling lambat peristiwa boleh
terjadi
Sn = SPLn – SPAn
Slack time
Network Diagram : SIMBOL

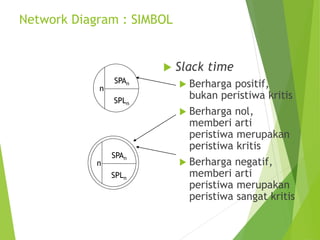

 Slack time
 Berharga positif,
bukan peristiwa kritis
 Berharga nol,
memberi arti
peristiwa merupakan
peristiwa kritis
 Berharga negatif,
memberi arti
peristiwa merupakan
peristiwa sangat kritis
n
SPAn
SPLn
n
SPAn
SPLn
Network Diagram : SIMBOL

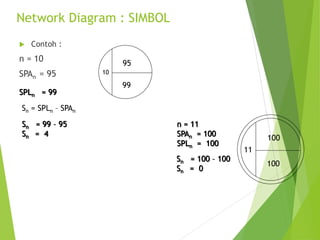

 Contoh :
n = 10
SPAn = 95
SPLn = 99
10
95
99
Sn = SPLn – SPAn
Sn = 99 – 95
Sn = 4
11
100
100
n = 11
SPAn = 100
SPLn = 100
Sn = 100 – 100
Sn = 0
Network Diagram : SIMBOL

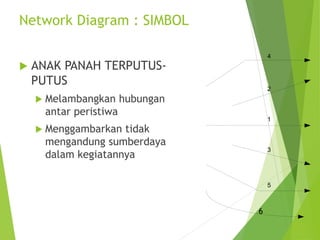

 ANAK PANAH TERPUTUS-
PUTUS
 Melambangkan hubungan
antar peristiwa
 Menggambarkan tidak
mengandung sumberdaya
dalam kegiatannya
4
2
1
3
5
6
Hubungan antar Simbol

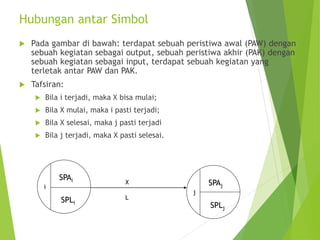

 Pada gambar di bawah: terdapat sebuah peristiwa awal (PAW) dengan
sebuah kegiatan sebagai output, sebuah peristiwa akhir (PAK) dengan
sebuah kegiatan sebagai input, terdapat sebuah kegiatan yang
terletak antar PAW dan PAK.
 Tafsiran:
 Bila i terjadi, maka X bisa mulai;
 Bila X mulai, maka i pasti terjadi;
 Bila X selesai, maka j pasti terjadi
 Bila j terjadi, maka X pasti selesai.
i
SPLi
SPAi
j
SPLj
SPAj
X
L
Hubungan antar Simbol

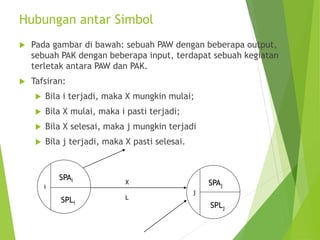

 Pada gambar di bawah: sebuah PAW dengan beberapa output,
sebuah PAK dengan beberapa input, terdapat sebuah kegiatan
terletak antara PAW dan PAK.
 Tafsiran:
 Bila i terjadi, maka X mungkin mulai;
 Bila X mulai, maka i pasti terjadi;
 Bila X selesai, maka j mungkin terjadi
 Bila j terjadi, maka X pasti selesai.
i
SPLi
SPAi
j
SPLj
SPAj
X
L
Hubungan antar Simbol

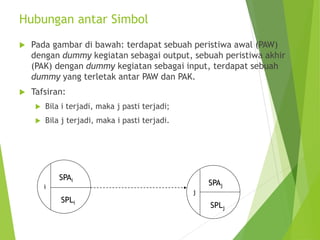

 Pada gambar di bawah: terdapat sebuah peristiwa awal (PAW)
dengan dummy kegiatan sebagai output, sebuah peristiwa akhir
(PAK) dengan dummy kegiatan sebagai input, terdapat sebuah
dummy yang terletak antar PAW dan PAK.
 Tafsiran:
 Bila i terjadi, maka j pasti terjadi;
 Bila j terjadi, maka i pasti terjadi.
i
SPLi
SPAi
j
SPLj
SPAj
Hubungan antar Simbol

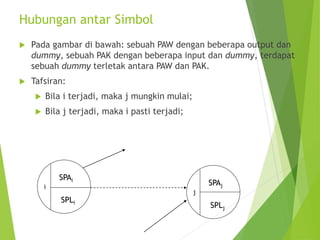

 Pada gambar di bawah: sebuah PAW dengan beberapa output dan
dummy, sebuah PAK dengan beberapa input dan dummy, terdapat
sebuah dummy terletak antara PAW dan PAK.
 Tafsiran:
 Bila i terjadi, maka j mungkin mulai;
 Bila j terjadi, maka i pasti terjadi;
i
SPLi
SPAi
j
SPLj
SPAj

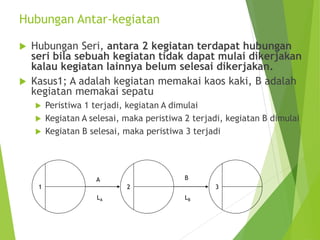

Hubungan Antar-kegiatan
 Hubungan Seri, antara 2 kegiatan terdapat hubungan
seri bila sebuah kegiatan tidak dapat mulai dikerjakan
kalau kegiatan lainnya belum selesai dikerjakan.
 Kasus1; A adalah kegiatan memakai kaos kaki, B adalah
kegiatan memakai sepatu
 Peristiwa 1 terjadi, kegiatan A dimulai
 Kegiatan A selesai, maka peristiwa 2 terjadi, kegiatan B dimulai
 Kegiatan B selesai, maka peristiwa 3 terjadi
1 2 3
A B
LA LB
Hubungan Antar-kegiatan

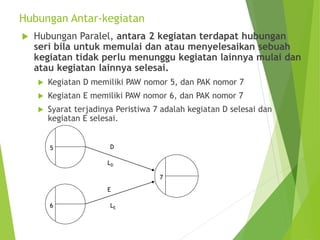

 Hubungan Paralel, antara 2 kegiatan terdapat hubungan
seri bila untuk memulai dan atau menyelesaikan sebuah
kegiatan tidak perlu menunggu kegiatan lainnya mulai dan
atau kegiatan lainnya selesai.
 Kegiatan D memiliki PAW nomor 5, dan PAK nomor 7
 Kegiatan E memiliki PAW nomor 6, dan PAK nomor 7
 Syarat terjadinya Peristiwa 7 adalah kegiatan D selesai dan
kegiatan E selesai.
5
6
7
D
E
LD
LE

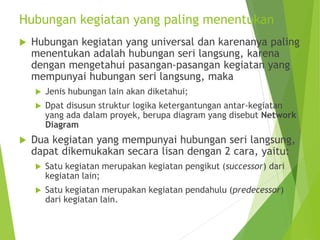

Hubungan kegiatan yang paling menentukan
 Hubungan kegiatan yang universal dan karenanya paling
menentukan adalah hubungan seri langsung, karena
dengan mengetahui pasangan-pasangan kegiatan yang
mempunyai hubungan seri langsung, maka
 Jenis hubungan lain akan diketahui;
 Dpat disusun struktur logika ketergantungan antar-kegiatan
yang ada dalam proyek, berupa diagram yang disebut Network
Diagram
 Dua kegiatan yang mempunyai hubungan seri langsung,
dapat dikemukakan secara lisan dengan 2 cara, yaitu:
 Satu kegiatan merupakan kegiatan pengikut (successor) dari
kegiatan lain;
 Satu kegiatan merupakan kegiatan pendahulu (predecessor)
dari kegiatan lain.

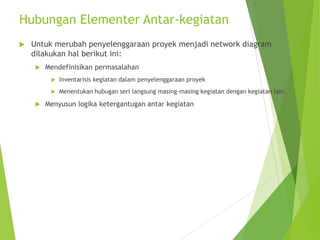

Hubungan Elementer Antar-kegiatan
 Untuk merubah penyelenggaraan proyek menjadi network diagram
dilakukan hal berikut ini:
 Mendefinisikan permasalahan
 Inventarisis kegiatan dalam penyelenggaraan proyek
 Menentukan hubugan seri langsung masing-masing kegiatan dengan kegiatan lain.
 Menyusun logika ketergantugan antar kegiatan
Permasalahan

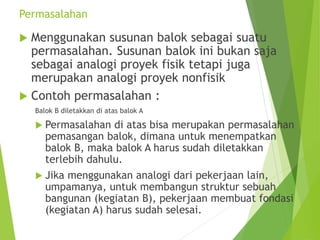

 Menggunakan susunan balok sebagai suatu
permasalahan. Susunan balok ini bukan saja
sebagai analogi proyek fisik tetapi juga
merupakan analogi proyek nonfisik
 Contoh permasalahan :
Balok B diletakkan di atas balok A
 Permasalahan di atas bisa merupakan permasalahan
pemasangan balok, dimana untuk menempatkan
balok B, maka balok A harus sudah diletakkan
terlebih dahulu.
 Jika menggunakan analogi dari pekerjaan lain,
umpamanya, untuk membangun struktur sebuah
bangunan (kegiatan B), pekerjaan membuat fondasi
(kegiatan A) harus sudah selesai.

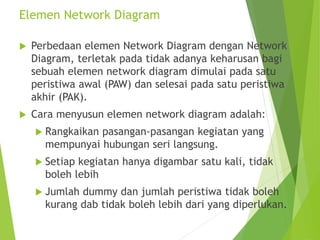

Elemen Network Diagram
 Perbedaan elemen Network Diagram dengan Network
Diagram, terletak pada tidak adanya keharusan bagi
sebuah elemen network diagram dimulai pada satu
peristiwa awal (PAW) dan selesai pada satu peristiwa
akhir (PAK).
 Cara menyusun elemen network diagram adalah:
 Rangkaikan pasangan-pasangan kegiatan yang
mempunyai hubungan seri langsung.
 Setiap kegiatan hanya digambar satu kali, tidak
boleh lebih
 Jumlah dummy dan jumlah peristiwa tidak boleh
kurang dab tidak boleh lebih dari yang diperlukan.

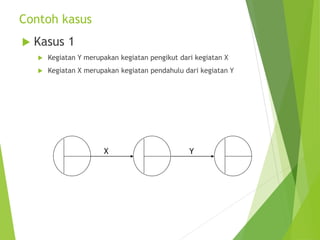

Contoh kasus
 Kasus 1
 Kegiatan Y merupakan kegiatan pengikut dari kegiatan X
 Kegiatan X merupakan kegiatan pendahulu dari kegiatan Y
X Y
KASUS 2

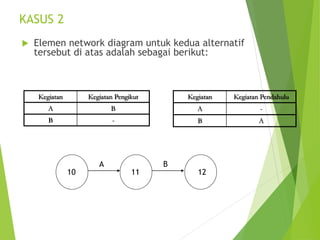

 Elemen network diagram untuk kedua alternatif
tersebut di atas adalah sebagai berikut:
Kegiatan Kegiatan Pendahulu
A -
B A
Kegiatan Kegiatan Pengikut
A B
B -
10 11 12
A B
KASUS 3
 Dua buah balok B dan balok C diletakkan di atas
sebuah balok A
Kegiatan Kegiatan Pendahulu
A -
B A
C A
Kegiatan Kegiatan Pengikut
A B,C
B -
C -
10 11
12
A
B
C
13

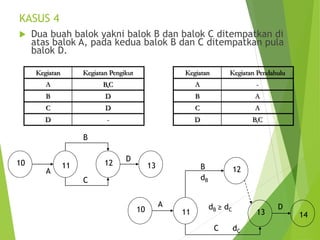

KASUS 4
 Dua buah balok yakni balok B dan balok C ditempatkan di
atas balok A, pada kedua balok B dan C ditempatkan pula
balok D.
Kegiatan Kegiatan Pendahulu
A -
B A
C A
D B,C
Kegiatan Kegiatan Pengikut
A B,C
B D
C D
D -
11 12
A
B
C
10 13
11
A
10 13 14
12
D
B
C
D
dB
dC
dB ≥ dC

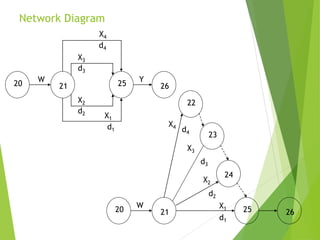

Network Diagram
21 25
W
X3
20 26
Y
X4
X1
X2
d4
d3
d2
d1
21
W
20 25 26
X1
X2
X3
X4
d1
d2
d3
d4
24
23
22
