1. Załącznik XII.

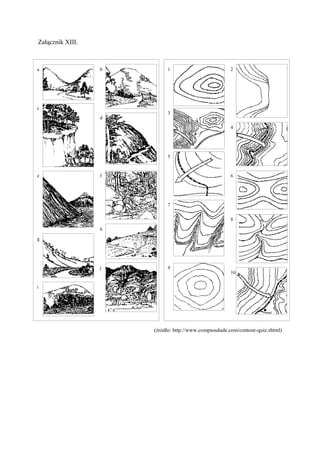

2. Załącznik XIII.
a b 1 2
c
3
d
4
5
e f 6
7
8
h
g
j 9
10
i
(źródło: http://www.compassdude.com/contour-quiz.shtml)

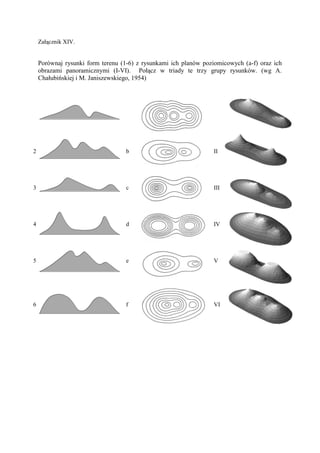

3. Załącznik XIV.
Porównaj rysunki form terenu (1-6) z rysunkami ich planów poziomicowych (a-f) oraz ich
obrazami panoramicznymi (I-VI). Połącz w triady te trzy grupy rysunków. (wg A.
Chałubińskiej i M. Janiszewskiego, 1954)
1 a I
2 b II
3 c III
4 d IV
5 e V
6 f VI

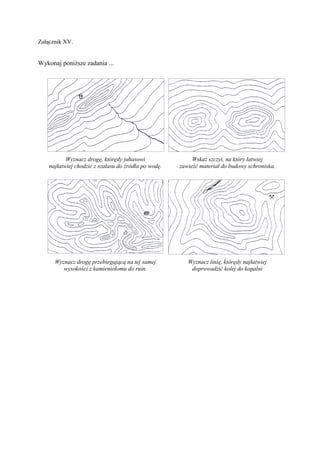

4. Załącznik XV.
Wykonaj poniższe zadania ...
Wyznacz drogę, którędy juhasowi Wskaż szczyt, na który łatwiej
najłatwiej chodzić z szałasu do źródła po wodę. zawieźć materiał do budowy schroniska.
Wyznacz drogę przebiegającą na tej samej Wyznacz linię, którędy najłatwiej
wysokości z kamieniołomu do ruin. doprowadzić kolej do kopalni

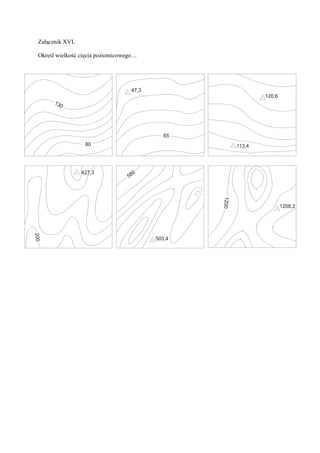

5. Załącznik XVI.
Określ wielkość cięcia poziomicowego…
47,3
120,6
13
0
65
80 113,4
427,3 0
58
1200
1208,2
200
503,4

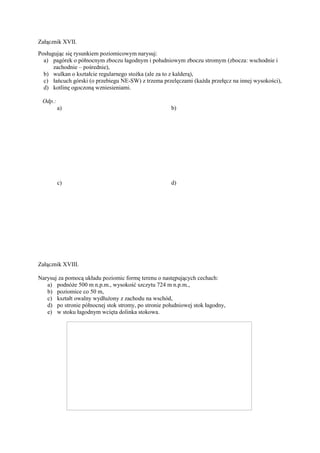

6. Załącznik XVII.
Posługując się rysunkiem poziomicowym narysuj:
a) pagórek o północnym zboczu łagodnym i południowym zboczu stromym (zbocza: wschodnie i
zachodnie – pośrednie),
b) wulkan o kształcie regularnego stożka (ale za to z kalderą),
c) łańcuch górski (o przebiegu NE-SW) z trzema przelęczami (każda przełęcz na innej wysokości),
d) kotlinę ogoczoną wzniesieniami.
Odp.:
a) b)
c) d)
Załącznik XVIII.
Narysuj za pomocą układu poziomic formę terenu o następujących cechach:
a) podnóże 500 m n.p.m., wysokość szczytu 724 m n.p.m.,
b) poziomice co 50 m,
c) kształt owalny wydłużony z zachodu na wschód,
d) po stronie północnej stok stromy, po stronie południowej stok łagodny,
e) w stoku łagodnym wcięta dolinka stokowa.
