統計アトラスに基づく単純X線画像からの
  人工股関節全置換術3次元カップ手術計画自動立
             案
            音丸 格a, Guoyan Zhengb, 高尾 正樹c, 中本 将彦c,菅野 伸彦c
            多田 幸生d,富山 憲幸c,佐藤 嘉伸c
            a 神戸大学大学院工学研究科, b University
                                 of Bern, Switzerland
            c 大阪大学大学院医学系研究科,d 神戸大学大学院システム情報学研究科

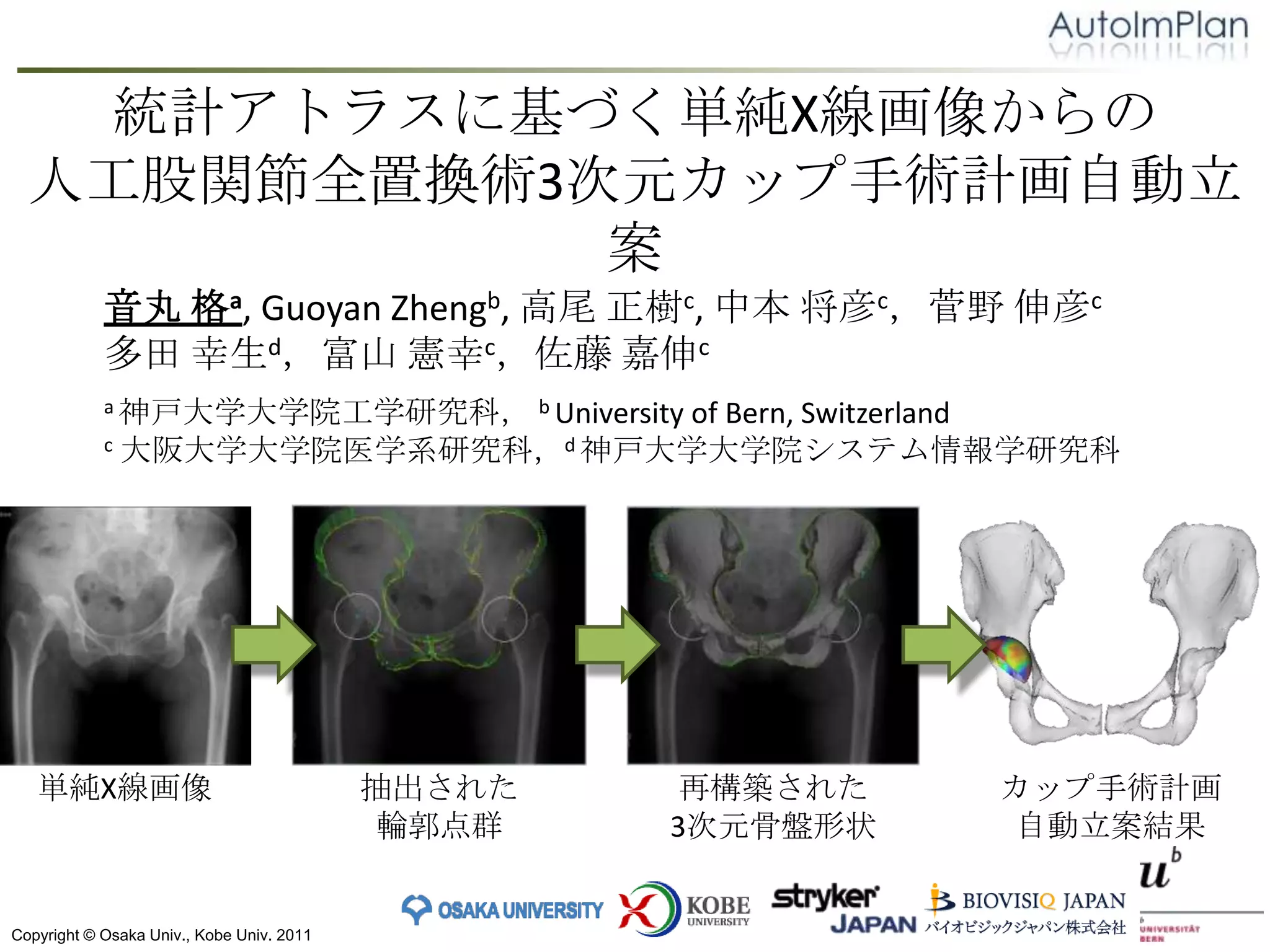

   単純X線画像                                  抽出された    再構築された   カップ手術計画
                                            輪郭点群   3次元骨盤形状   自動立案結果


Copyright © Osaka Univ., Kobe Univ. 2011
はじめに



Copyright © Osaka Univ., Kobe Univ. 2011
研究背景

                               自動                               手術計画
                              セグメン                              自動立案
                              テーション                            [Otomaru et al.,
                                  [Yokota et                    MICCAI 2009,
                             al., MICCAI 2009]                  MedIA 2011]

     3次元                                         骨盤・大腿骨3次元形状                       3次元
     CT画像                                          解剖学的特徴点                        手術計画

        客観的基準に基づいた手術計画を安定して立案するため,
         我々は,人工股関節全置換術を対象として,
         手術計画自動立案システムを研究・開発してきている.

        しかしながら,国外では3次元CT画像の撮影が日本ほど
         一般的でないため,本システムが適用できない問題があ
Copyright © Osaka Univ., Kobe Univ. 2011
研究背景                                                 骨盤側インプラン
                                                         ト(カップ)
                                  自動                           手術計画
                                 2D-3D                         自動立案
                                セグメン
                              骨盤再構成                            [Otomaru et
                              テーション
                              [Zheng, MICCAI                    al., MICCAI
                                  [Yokota et
                                    2009]                      2009, MedIA
                             al., MICCAI 2009]                     2011]

       単純
      3次元                                        骨盤・大腿骨3次元形状                   3次元
     X線画像
     CT画像                                          解剖学的特徴点                    手術計画

        そこで今回,単純X線画像からの2D-3D骨盤再構成手法
         (Zheng, MICCAI 2009)を用いることで,単純X線画像を入力と
         した
         手術計画自動立案を行なう.
        今回は特に,カップと呼ばれる骨盤側インプラントを対象
         とする.
Copyright © Osaka Univ., Kobe Univ. 2011
実験材料と方法



Copyright © Osaka Univ., Kobe Univ. 2011
実験材料 | 対象とした症例
     大阪大学医学部付属病院で実際に手術された症例を用い
      た.

     今回の評価では,Crowe分類に基づいて骨盤変形度を分類
      し,
      変形度が小さい(Crowe I 以下)症例のみを用いた.

     28症例を学習データ,6症例を評価データとした.




                       変形度が小さい症例                 変形度が大きい症例
                                     (Crowe I)
Copyright © Osaka Univ., Kobe Univ. 2011
                                                   (Crowe IV)
実験材料 | 単純X線画像
       2D-3D骨盤再構成 (Zheng., MICCAI 2009)のキャリブレーション
        に
        おいて必要な情報は,スケールパラメータのみだった.

       本研究ではスケールパラメータは既知とし,3次元CT画像から
        再構成された3次元骨盤形状から取得した.

       X線画像の仕様:
              正面から撮影された股関節単純X線画像
              線源-イメージングプレート間距離: 1,200 mm
              ピクセルサイズ: 0.1 x 0.1 mm2




Copyright © Osaka Univ., Kobe Univ. 2011
                                           股関節2次元単純X線画像
実験材料 | 統計アトラス
       2D-3D骨盤再構成・手術計画自動立案はともに,
    過去に手術された学習データから構築される統計アトラスを用
                   いる




                                           2D-3D骨盤再構成のための骨盤統計形状モデル
                                           [Zheng, MICCAI:2009]
                …




        学習データセット                            手術計画自動立案のための統計アトラ
                                            ス
Copyright © Osaka Univ., Kobe Univ. 2011
                                            [Otomaru et al., CAOS:2009]
方法 | 手術計画自動立案の概要




     2次元単純                                 抽出された    再構成された    手術計画
      X線画像                                 骨盤輪郭線   3次元骨盤形状   自動立案結果




1.      X線画像が与えられて,live-wireを用いることで半自動的に骨盤輪郭線が抽出され
        る.
2.      抽出された輪郭線に骨盤統計形状モデルを当てはめることで,3次元骨盤形状が
        再構成される.
Copyright © Osaka Univ., Kobe Univ. 2011
実験結果



Copyright © Osaka Univ., Kobe Univ. 2011
実験方法
        2D-3D骨盤再構成におけるスケールパラメータに着目し,
         スケールが正しく推定できた場合,スケールに誤差がある場
         合の
         手術計画自動立案性能をそれぞれ調べた.
          - 10%                            - 5%      正解値       + 5%   + 10%
                                                  (3次元CT画像から
                                                    再構成された
                                                  骨盤形状から取得)
        評価項目:
           1.      3次元CT画像から再構成された骨盤と比較したときの形状誤差
           2.      熟練外科医計画とのカップサイズ誤差・カップ位置誤差


           28症例を学習データ,6症例を評価データとして用い
            た.
Copyright © Osaka Univ., Kobe Univ. 2011
結果 | 2D-3D再構成された骨盤の形状誤差
                p < 0.01                    p < 0.05
                    p < 0.01
    8
    7
    6
    5
    4                                                               形状誤差(骨盤全体)
    3
                                                                    形状誤差(臼蓋周辺)
    2
    1
    0
                -10%                  -5%   0          +5%   +10%



        スケール誤差が±5% 以下の場合,正解値の場合と比較し
         て,
         形状誤差に有意差は見られなかった
Copyright © Osaka Univ., Kobe Univ. 2011
結果 | 手術計画自動立案結果 p < 0.05
   16                                                                   p < 0.01
   14                                              サイズ誤差 [mm]
                                                                     p < 0.05
   12                                              位置誤差 [mm]
   10
    8
    6
    4
    2
    0
   -2              -10%                    -5%       0         +5%   +10%

                                                 2D-3D骨盤再構成                     3次元CT
        スケール誤差が+10%の場合,3次元CT画像上で立案された
         自動手術計画と比較して,有意に誤差が大きかった.
        スケール誤差が± 5%以内の場合,カップサイズ誤差には
         有意差は見られなかった.
Copyright © Osaka Univ., Kobe Univ. 2011
手術計画立案結果例




サイズ誤差                                  48mm   50mm     48mm     52mm
   位置誤差                          2.7 mm  2.3mm         2.7 mm  11.0 mm
                               3次元CTから スケール誤差:       3次元CTから スケール誤差:
                                 再構成       -5 %        再構成     + 10%

        スケール誤差が -5%の場合,3次元CTの場合とほぼ同じ位置
         に設置された.
        スケール誤差が+10%の場合,3次元CTの場合と比べ,外側に
         偏位した設置位置をとった.
Copyright © Osaka Univ., Kobe Univ. 2011
おわりに



Copyright © Osaka Univ., Kobe Univ. 2011
考察とまとめ
       本研究では,2次元単純X線画像を対象として,
        3次元カップ手術計画自動立案を行った.

       評価実験では,2D-3D骨盤再構成におけるスケール誤差が
        手術計画自動立案結果に与える影響を調べた.

       実験結果から,スケール誤差が±5%程度であれば,
        3次元CTと同程度の性能を発揮できる可能性があると考えられ
        る.

       現在,スケール誤差±5%の精度を達成するためのスケール
        キャリブレーション方法を検討中である.
        また,今後さらに多くの症例を用いた解析を行う.
Copyright © Osaka Univ., Kobe Univ. 2011
