Suitability Mapper memungkinkan pengguna untuk mengidentifikasi area yang berpotensi sesuai untuk pengembangan agrikultur lestari dan menganalisa area tertentu dengan menggunakan perangkat analisa yang tersedia. Perangkat web ini dikembangkan oleh World Resources Institute dan mitra-mitranya untuk wilayah Kalimantan.

1. BUKU PANDUAN SINGKAT
PENGGUNAAN PERANGKAT WEB
SUITABILITY MAPPER
www.wri.org/project/potico
Ver. 1 | Januari 2013

2. PROJECT POTICO // JANUARI 2013 // Daftar Halaman & Pengantar

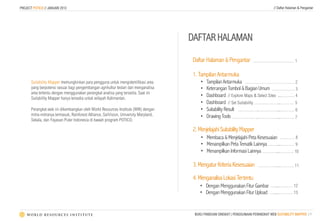

DAFTAR HALAMAN
Daftar Halaman & Pengantar ……………………… 1
1. Tampilan Antarmuka
Suitability Mapper memungkinkan para pengguna untuk mengidentifikasi area • Tampilan Antarmuka …………………………… 2
yang berpotensi sesuai bagi pengembangan agrikultur lestari dan menganalisa • Keterangan Tombol & Bagian Umum …………… 3
area tertentu dengan menggunakan perangkat analisa yang tersedia. Saat ini
Suitability Mapper hanya tersedia untuk wilayah Kalimantan.
• Dashboard // Explore Maps & Select Sites ...……… 4
• Dashboard // Set Suitability …….………...……… 5
Perangkat web ini dikembangkan oleh World Resources Institute (WRI) dengan • Suitability Result ……….…..…………....……… 6
mitra-mitranya termasuk, Rainforest Alliance, SarVision, University Maryland, • Drawing Tools ……….….…..…………....……… 7
Sekala, dan Yayasan Puter Indonesia di bawah program POTICO.
2. Menjelajahi Suitability Mapper
• Membaca & Menjelajahi Peta Kesesuaian ….…… 8
• Menampilkan Peta Tematik Lainnya ……....……… 9
• Menampilkan Informasi Lainnya ………....……… 10
3. Mengatur Kriteria Kesesuaian …………....……… 11
4. Menganalisa Lokasi Tertentu
• Dengan Menggunakan Fitur Gambar …....……… 12
• Dengan Menggunakan Fitur Upload ….....……… 13
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 1

3. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka
1. TAMPILAN ANTARMUKA

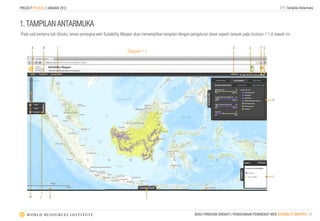

Pada saat pertama kali dibuka, laman perangkat web Suitability Mapper akan menampilkan tampilan dengan pengaturan dasar seperti tampak pada ilustrasi 1.1 di bawah ini:
A B C D E F G
Diagram 1.1
H
I
M L K J
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 2

4. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka

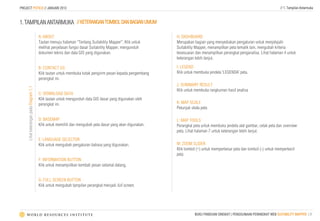

1. TAMPILAN ANTARMUKA // KETERANGAN TOMBOL DAN BAGIAN UMUM
A: ABOUT H: DASHBOARD
Tautan menuju halaman “Tentang Suitability Mapper”. Klik untuk Merupakan bagian yang menyediakan pengaturan untuk menjelajahi
melihat penjelasan fungsi dasar Suitability Mapper, mengunduh Suitability Mapper, menampilkan peta tematik lain, mengubah kriteria
dokumen teknis dan data GIS yang digunakan. kesesuaian dan menampilkan perangkat penganalisa. Lihat halaman 4 untuk
keterangan lebih lanjut.
B: CONTACT US I: LEGEND
Klik tautan untuk membuka kotak pengirim pesan kepada pengembang Klik untuk membuka jendela ‘LEGENDA’ peta.
perangkat ini.
J: SUMMARY RESULT
Lihat keterangan pada Diagram 1.1
Klik untuk membuka rangkuman hasil analisa
C: DOWNLOAD DATA
Klik tautan untuk mengunduh data GIS dasar yang digunakan oleh
perangkat ini. K: MAP SCALE
Petunjuk skala peta
D: BASEMAP L: MAP TOOLS
Klik untuk memilih dan mengubah peta dasar yang akan digunakan. Perangkat peta untuk membuka jendela alat gambar, cetak peta dan overview
peta. Lihat halaman 7 untuk keterangan lebih lanjut.
E: LANGUAGE SELECTOR
Klik untuk mengubah pengaturan bahasa yang digunakan. M: ZOOM SLIDER
Klik tombol (+) untuk memperbesar peta dan tombol (-) untuk memperkecil
peta
F: INFORMATION BUTTON
Klik untuk menampiilkan kembali pesan selamat datang.
G: FULL SCREEN BUTTON
Klik untuk mengubah tampilan perangkat menjadi full screen.
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 3

5. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka
1. TAMPILAN ANTARMUKA // DASHBOARD // EXPLORE MAPS & SELECT SITES
Terletak di tepi kanan layar, Dashboard merupakan alat utama untuk melakukan analisa. A: SUITABILITY MAPS
Dashboard memungkinkan Anda untuk memanipulasi peta dan menentukan kriteria yang ingin Bagian pengaturan tampilan peta kesesuaian.
diukur. Dashboard memiliki tiga bagian besar:
• Explore Maps; menyediakan pengaturan tampilan peta kesesuaian, peta tematik lain dan B: MORE MAPS
Bagian pengaturan peta tematik lainnya.
informasi tambahan pada peta. Setiap perubahan yang dibuat dalam label ini hanya akan
mempengaruhi peta yang ditampilkan pada layar ini saja.
• Set Suitability; menyediakan pengaturan kriteria lingkungan dan kriteria tanaman untuk analisa C: MORE INFORMATION
peta kesesuaian. Bagian pengaturan tampilan informasi lainnya pada peta.
• Select Sites; menyediakan pengaturan perangkat analisa pada peta.
D: MY AREA OF INTERESTS
Untuk berpindah dari bagian Explore Maps ke bagian Set Suitabilty atau Select Sites, klik tabulasi Bagian pengaturan area spesifik yang akan dianalisa
pada bagian atas Dashboard (nomor 1, 2 dan 3 pada diagram 1.2).
1 2 3
A
D
B
C
Diagram 1.2
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 4

6. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka

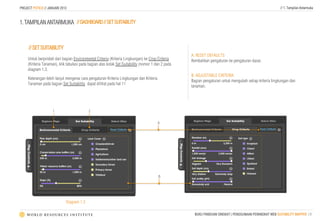

1. TAMPILAN ANTARMUKA // DASHBOARD // SET SUITABILITY
// SET SUITABILITY
A: RESET DEFAULTS
Untuk berpindah dari bagian Environmental Criteria (Kriteria Lingkungan) ke Crop Criteria Kembalikan pengaturan ke pengaturan dasar.
(Kriteria Tanaman), klik tabulasi pada bagian atas kotak Set Suitability (nomor 1 dan 2 pada
diagram 1.3.
B: ADJUSTABLE CRITERIA
Keterangan lebih lanjut mengenai cara pengaturan Kriteria Lingkungan dan Kriteria
Bagian pengaturan untuk mengubah setiap kriteria lingkungan dan
Tanaman pada bagian Set Suitability dapat dilihat pada hal 11
tanaman.
1 2
A
B
Diagram 1.3
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 5

7. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka

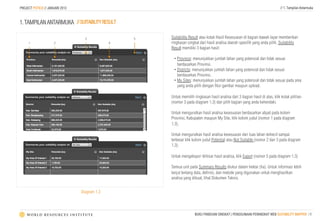

1. TAMPILAN ANTARMUKA // SUITABILITY RESULT
3 5 Suitability Result atau kotak Hasil Kesesuaian di bagian bawah layar memberikan
1 2 4 ringkasan singkat dari hasil analisa daerah spesifik yang anda pilih. Suitability
Result memiliki 3 bagian hasil:
• Province: menunjukkan jumlah lahan yang potensial dan tidak sesuai
berdasarkan Provinsi.
• Districts: menunjukkan jumlah lahan yang potensial dan tidak sesuai
berdasarkan Provinsi.
• My Sites: menunjukkan jumlah lahan yang potensial dan tidak sesuai pada area
yang anda pilih dengan fitur gambar maupun upload.
Untuk memilih ringkasan hasil analisa dari 3 bagian hasil di atas, klik kotak pilihan
(nomor 3 pada diagram 1.3) dan pilih bagian yang anda kehendaki.
Untuk mengurutkan hasil analisa kesesuaian berdasarkan abjad pada kolom
Provinsi, Kabupaten maupun My Site, klik kolom judul (nomor 1 pada diagram
1.3).
Untuk mengurutkan hasil analisa kesesuaian dari luas lahan terkecil sampai
terbesar klik kolom judul Potential atau Not Suitable (nomor 2 dan 3 pada diagram
1.3).
Untuk mengekspor ikhtisar hasil analisa, klik Export (nomor 5 pada diagram 1.3)
Semua unit pada Summary Results diukur dalam hektar (ha). Untuk informasi lebih
lanjut tentang data, definisi, dan metode yang digunakan untuk menghasilkan
analisa yang dibuat, lihat Dokumen Teknis.
Diagram 1.3
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 6

8. PROJECT POTICO // JANUARI 2013 // 1. Tampilan Antarmuka

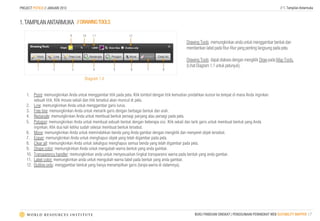

1. TAMPILAN ANTARMUKA // DRAWING TOOLS
9 10 11 12
Drawing Tools memungkinkan anda untuk menggambar bentuk dan
memberikan label pada fitur-fitur yang penting langsung pada peta.
Drawing Tools dapat diakses dengan mengklik Draw pada Map Tools.
(Lihat Diagram 1.1 untuk petunjuk).
1 2 3 4 5 6 7 8
Diagram 1.4
1. Point: memungkinkan Anda untuk menggambar titik pada peta. Klik tombol dengan titik kemudian pindahkan kursor ke tempat di mana Anda inginkan
sebuah titik. Klik mouse sekali dan titik tersebut akan muncul di peta.
2. Line: memungkinkan Anda untuk menggambar garis lurus.
3. Free line: memungkinkan Anda untuk menarik garis dengan berbagai bentuk dan arah.
4. Rectangle: memungkinkan Anda untuk membuat bentuk persegi panjang atau persegi pada peta.
5. Polygon: memungkinkan Anda untuk membuat sebuah bentuk dengan beberapa sisi. Klik sekali dan tarik garis untuk membuat bentuk yang Anda
inginkan. Klik dua kali ketika sudah selesai membuat bentuk tersebut.
6. Move: memungkinkan Anda untuk memindahkan benda yang Anda gambar dengan mengklik dan menyeret objek tersebut.
7. Eraser: memungkinkan Anda untuk menghapus objek yang telah digambar pada peta.
8. Clear all: memungkinkan Anda untuk sekaligus menghapus semua benda yang telah digambar pada peta.
9. Shape color: memungkinkan Anda untuk mengubah warna bentuk yang anda gambar.
10. Transparency handler: memungkinkan anda untuk menyesuaikan tingkat transparansi warna pada bentuk yang anda gambar.
11. Label color: memungkinkan anda untuk mengubah warna label pada bentuk yang anda gambar.
12. Outline only: menggambar bentuk yang hanya menampilkan garis (tanpa warna di dalamnya).
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 7

9. PROJECT POTICO // JANUARI 2013 // 2. Menjelajahi Suitability Mapper

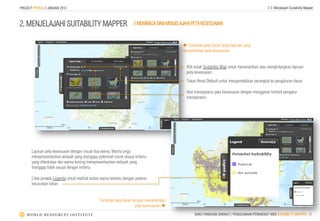

2. MENJELAJAHI SUITABILITY MAPPER // MEMBACA DAN MENJELAJAHI PETA KESESUAIAN
ç Tampilan peta dasar tanpa lapisan yang
menampilkan peta kesesuaian
Klik kotak Suitability Map untuk menampilkan atau menghilangkan lapisan
peta kesesuaian.
Tekan Reset Default untuk mengembalikan perangkat ke pengaturan dasar.
Atur transparansi peta kesesuaian dengan menggeser tombol pengatur
transparansi.
Lapisan peta kesesuaian dengan visual dua warna. Warna ungu
merepresentasikan wilayah yang dianggap potensial cocok sesuai kriteria
yang ditentukan dan warna kuning merepresentasikan wilayah yang
dianggap tidak sesuai dengan kriteria
Lihat jendela Legenda untuk melihat kaitan warna tertentu dengan potensi
kecocokan lahan.
Tampilan peta dasar dengan menampilkan
peta kesesuaian è
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 8

10. PROJECT POTICO // JANUARI 2013 // 2. Menjelajahi Suitability Mapper

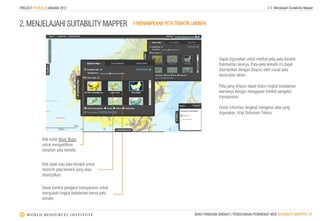

2. MENJELAJAHI SUITABILITY MAPPER // MENAMPILKAN PETA TEMATIK LAINNYA
Dapat digunakan untuk melihat peta-peta tematik
Kalimantan lainnya. Peta-peta tematik ini dapat
ditampilkan dengan dilapisi oleh visual peta
kecocokan lahan.
Peta yang dilapisi dapat diatur tingkat kedalaman
warnanya dengan menggeser tombol pengatur
transparansi.
Untuk informasi lengkap mengenai data yang
digunakan, lihat Dokumen Teknis.
Klik kotak More Maps
untuk mengaktifkan
tampilan peta tematik.
Klik salah satu peta tematik untuk
memilih peta tematik yang akan
ditampilkan.
Geser tombol pengatur transparansi untuk
mengubah tingkat kedalaman warna peta
tematik.
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 9

11. PROJECT POTICO // JANUARI 2013 // 2. Menjelajahi Suitability Mapper

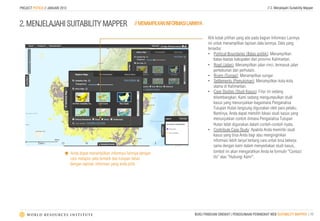

2. MENJELAJAHI SUITABILITY MAPPER // MENAMPILKAN INFORMASI LAINNYA
Klik kotak pilihan yang ada pada bagian Informasi Lainnya
ini untuk menampilkan lapisan data lainnya. Data yang
tersedia:
• Political Boundaries (Batas politik): Menampilkan
batas-bastas kabupaten dan provinsi Kalimantan.
• Road (Jalan): Menampilkan jalan rinci, termasuk jalan
perkebunan dan perhutani.
• Rivers (Sungai): Menampilkan sungai
• Settlements (Pemukiman): Menampilkan kota-kota
utama di Kalimantan.
• Case Studies (Studi Kasus): Fitur ini sedang
dikembangkan. Kami sedang mengumpulkan studi
kasus yang menunjukkan bagaimana Penganalisa
Tutupan Hutan langsung digunakan oleh para pelaku.
Nantinya, Anda dapat memilih lokasi studi kasus yang
menunjukkan contoh dimana Penganalisa Tutupan
Hutan telah digunakan dalam contoh-contoh nyata.
• Contribute Case Study: Apabila Anda memiliki studi
kasus yang bisa Anda bagi atau menginginkan
informasi lebih lanjut tentang cara untuk bisa bekerja
sama dengan kami dalam menyediakan studi kasus,
é Anda dapat menampilkan informasi lainnya dengan tombol ini akan mengarahkan Anda ke formulir “Contact
cara melapisi peta tematik dan tutupan lahan Us” atau "Hubungi Kami".
dengan lapisan informasi yang anda pilih.
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 10

12. PROJECT POTICO // JANUARI 2013 // 3. Mengubah Kriteria Kesesuaian

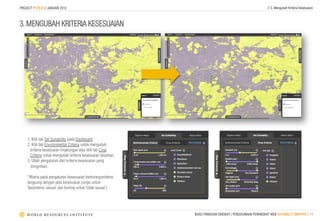

3. MENGUBAH KRITERIA KESESUAIAN
1. Klik tab Set Suitability pada Dashboard
2. Klik tab Environmental Criteria untuk mengubah
kriteria kesesuaian lingkungan atau klik tab Crop
Criteria untuk mengubah kriteria kesesuaian tanaman.
3. Ubah pengaturan dari kriteria kesesuaian yang
diinginkan.
*Warna pada pengaturan kesesuaian berkorespondensi
langsung dengan peta kesesuaian (ungu untuk
‘berpotensi sesuai’ dan kuning untuk ‘tidak sesuai’)
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 11

13. PROJECT POTICO // JANUARI 2013 // 4. Menganalisa Lokasi Tertentu

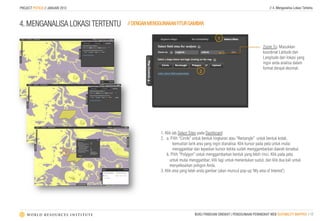

4. MENGANALISA LOKASI TERTENTU // DENGAN MENGGUNAKAN FITUR GAMBAR
1
Zoom To: Masukkan
koordinat Latitude dan
Langitude dari lokasi yang
ingin anda analisa dalam
format derajat desimal.
2
1. Klik tab Select Sites pada Dashboard
2. a. Pilih “Circle” untuk bentuk lingkaran atau “Rectangle” untuk bentuk kotak,
kemudian tarik area yang ingin dianalisa. Klik kursor pada peta untuk mulai
menggambar dan lepaskan kursor ketika sudah menggambarkan daerah tersebut.
3
b. Pilih “Polygon” untuk menggambarkan bentuk yang lebih rinci. Klik pada peta
untuk mulai menggambar, klik lagi untuk menentukan sudut, dan klik dua kali untuk
menyelesaikan poligon Anda.
3. Klik area yang telah anda gambar (akan muncul pop-up ‘My area of Interest’)
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 12

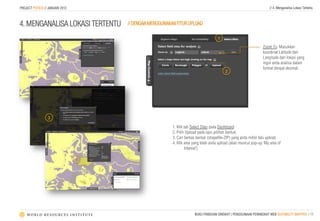

14. PROJECT POTICO // JANUARI 2013 // 4. Menganalisa Lokasi Tertentu
4. MENGANALISA LOKASI TERTENTU // DENGAN MENGGUNAKAN FITUR UPLOAD
1
Zoom To: Masukkan
koordinat Latitude dan
Langitude dari lokasi yang
ingin anda analisa dalam
format derajat desimal.
2
3
1. Klik tab Select Sites pada Dashboard
2. Pilih Upload pada opsi pilihan bentuk.
3. Cari berkas bentuk (shapefile-ZIP) yang anda miliki lalu upload.
4. Klik area yang telah anda upload (akan muncul pop-up ‘My area of
Interest’)
4
BUKU PANDUAN SINGKAT | PENGGUNAAN PERANGKAT WEB SUITABILITY MAPPER | 13
