振盪電路
第7章讨论了正弦波振荡器的设计，包括振荡器的基本特性、规格和不同类型的振荡器，如负电阻振荡器和LC振荡器。重点介绍了振荡条件、频率选择和信号稳定性问题，以及如何通过电压控制振荡频率。文中还提到使用具有高Q值的元件进行振荡器设计以提高性能。
振盪電路
- 1. 第 7 章正弦波振盪器設計 第 7章 振盪器 7-1

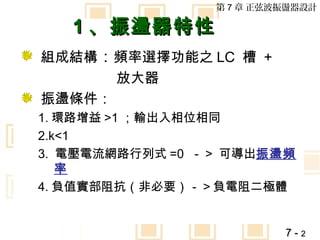

- 2. 第 7 章正弦波振盪器設計 1 、振盪器特性 組成結構：頻率選擇功能之 LC 槽 + 放大器 振盪條件： 1. 環路增益 >1 ；輸出入相位相同 2.k<1 3. 電壓電流網路行列式 =0 －＞ 可導出振盪頻 率 4. 負值實部阻抗（非必要）－＞負電阻二極體 7-2

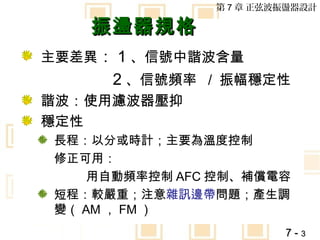

- 3. 第 7 章正弦波振盪器設計 振盪器規格 主要差異： 1 、信號中諧波含量 2 、信號頻率 / 振幅穩定性 諧波：使用濾波器壓抑 穩定性 長程：以分或時計；主要為溫度控制 修正可用： 用自動頻率控制 AFC 控制、補償電容 短程：較嚴重；注意雜訊邊帶問題；產生調 變（ AM ， FM ） 7-3

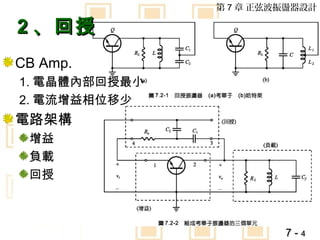

- 4. 第 7 章正弦波振盪器設計 2 、回授 CB Amp. 1. 電晶體內部回授最小 2. 電流增益相位移少 電路架構 增益 負載 回授 7-4
- 5. 第 7 章正弦波振盪器設計 CE Amp. ：不利於高頻設計 7-5

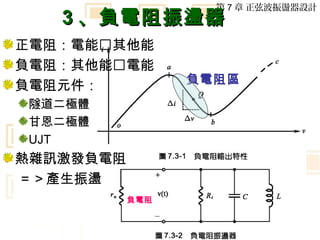

- 6. 第 7 章正弦波振盪器設計 3 、負電阻振盪器 正電阻：電能其他能 負電阻：其他能電能 負電阻區 負電阻元件： 隧道二極體 甘恩二極體 UJT 熱雜訊激發負電阻 ＝＞產生振盪 負電阻 7-6

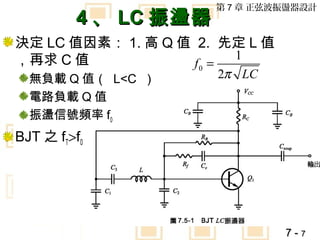

- 7. 第 7 章正弦波振盪器設計 4 、 LC 振盪器 決定 LC 值因素： 1. 高 Q 值 2. 先定 L 值 ，再求 C 值 1 f0 = 無負載 Q 值（ L<C ） 2π LC 電路負載 Q 值 振盪信號頻率 f0 BJT 之 fT>f0 7-7

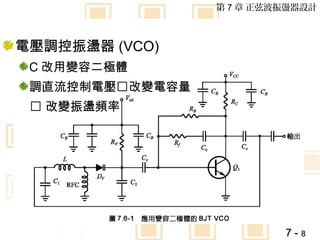

- 8. 第 7 章正弦波振盪器設計 電壓調控振盪器 (VCO) C 改用變容二極體 調直流控制電壓改變電容量 改變振盪頻率 7-8

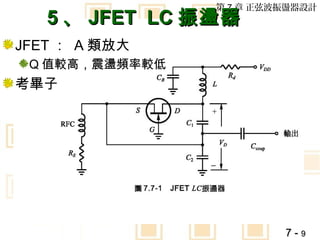

- 9. 第 7 章正弦波振盪器設計 5 、 JFET LC 振盪器 JFET ： A 類放大 Q 值較高，震盪頻率較低 考畢子 7-9

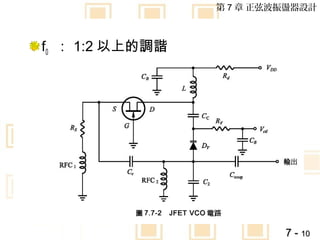

- 10. 第 7 章正弦波振盪器設計 f0 ： 1:2 以上的調諧 7 - 10
