Vnx.su 2170 подушка безопасности
- 1. Декабрь 2006 ПРОЕКТ ЛАДА -ПРИОРА Фронтальная удерживающая система надувных подушек безопасности vnx.su

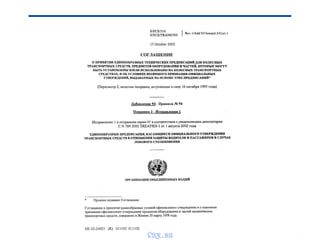

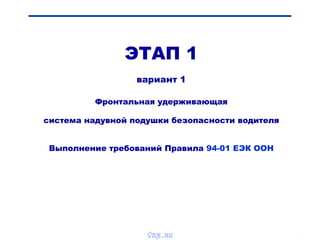

- 2. Bibik ЭТАП 1 вариант 1 Фронтальнаяудерживающая система надувной подушки безопасности водителя Выполнение требований Правила 94-01 ЕЭК ООН vnx.su
- 3.

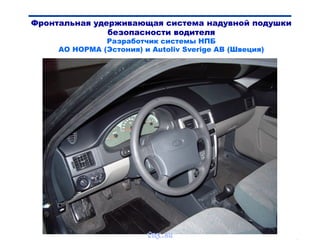

- 4. Bibik Фронтальная удерживающая системанадувной подушки безопасности водителя Разработчик системы НПБ АО НОРМА (Эстония) и Autoliv Sverige AB (Швеция) vnx.su

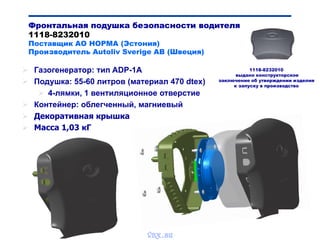

- 5. Bibik Фронтальная подушка безопасностиводителя 1118-8232010 Поставщик АО НОРМА (Эстония) Производитель Autoliv Sverige AB (Швеция) Газогенератор: тип ADP-1A Подушка: 55-60 литров (материал 470 dtex) 4-лямки, 1 вентиляционное отверстие Контейнер: облегченный, магниевый Декоративная крышка Масса 1,03 кГ 1118-8232010 выдано конструкторское заключение об утверждении изделия к запуску в производство vnx.su

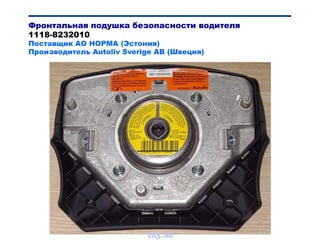

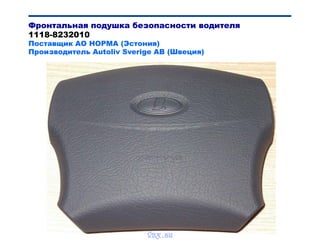

- 6. Bibik Фронтальная подушка безопасностиводителя 1118-8232010 Поставщик АО НОРМА (Эстония) Производитель Autoliv Sverige AB (Швеция) vnx.su
- 7. Bibik Фронтальная подушка безопасностиводителя 1118-8232010 Поставщик АО НОРМА (Эстония) Производитель Autoliv Sverige AB (Швеция) vnx.su

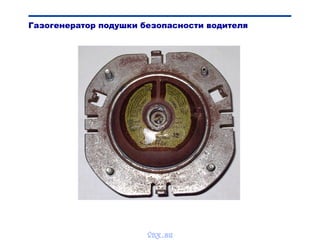

- 8. Bibik Газогенератор подушки безопасностиводителя vnx.su

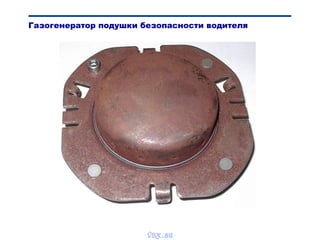

- 9. Bibik Газогенератор подушки безопасностиводителя vnx.su

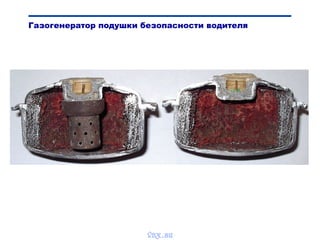

- 10. Bibik Газогенератор подушки безопасностиводителя vnx.su

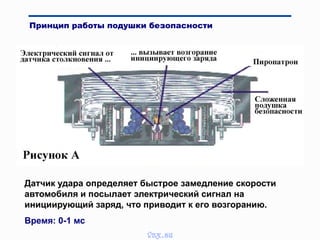

- 11. Датчик удара определяетбыстрое замедление скорости автомобиля и посылает электрический сигнал на инициирующий заряд, что приводит к его возгоранию. Время: 0-1 мс Принцип работы подушки безопасности vnx.su

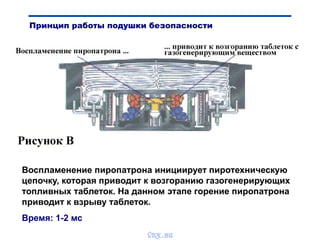

- 12. Воспламенение пиропатрона инициируетпиротехническую цепочку, которая приводит к возгоранию газогенерирующих топливных таблеток. На данном этапе горение пиропатрона приводит к взрыву таблеток. Время: 1-2 мс Принцип работы подушки безопасности vnx.su

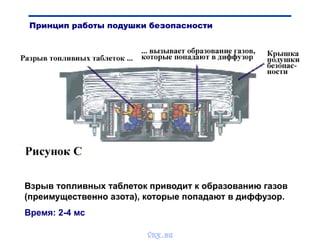

- 13. Взрыв топливных таблетокприводит к образованию газов (преимущественно азота), которые попадают в диффузор. Время: 2-4 мс Принцип работы подушки безопасности vnx.su

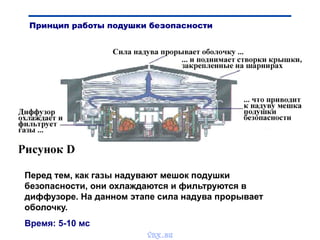

- 14. Перед тем, какгазы надувают мешок подушки безопасности, они охлаждаются и фильтруются в диффузоре. На данном этапе сила надува прорывает оболочку. Время: 5-10 мс Принцип работы подушки безопасности vnx.su

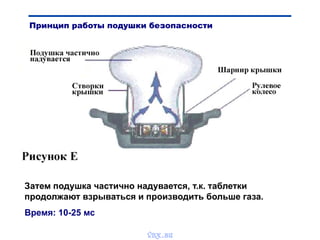

- 15. Затем подушка частичнонадувается, т.к. таблетки продолжают взрываться и производить больше газа. Время: 10-25 мс Принцип работы подушки безопасности vnx.su

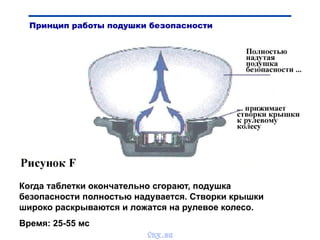

- 16. Когда таблетки окончательносгорают, подушка безопасности полностью надувается. Створки крышки широко раскрываются и ложатся на рулевое колесо. Время: 25-55 мс Принцип работы подушки безопасности vnx.su

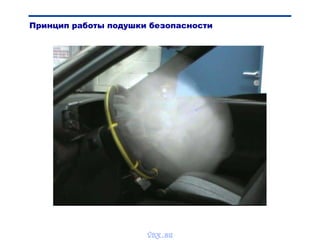

- 17. Принцип работы подушкибезопасности vnx.su

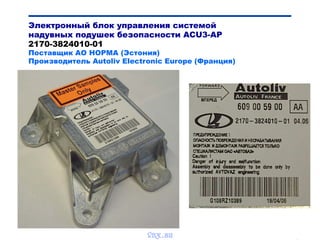

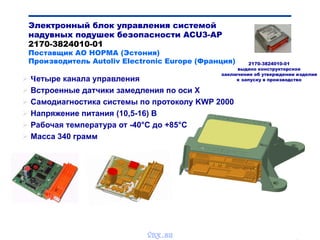

- 18. Bibik Четыре каналауправления Встроенные датчики замедления по оси Х Самодиагностика системы по протоколу KWP 2000 Напряжение питания (10,5-16) В Рабочая температура от -40°С до +85°С Масса 340 грамм Электронный блок управления системой надувных подушек безопасности ACU3-AP 2170-3824010-01 Поставщик АО НОРМА (Эстония) Производитель Autoliv Electronic Europe (Франция) 2170-3824010-01 выдано конструкторское заключение об утверждении изделия к запуску в производство vnx.su
- 19. Bibik Электронный блок управлениясистемой надувных подушек безопасности ACU3-AP 2170-3824010-01 Поставщик АО НОРМА (Эстония) Производитель Autoliv Electronic Europe (Франция) vnx.su

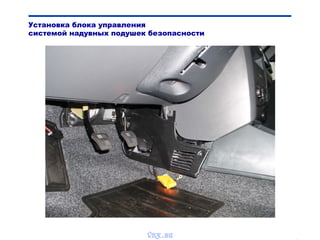

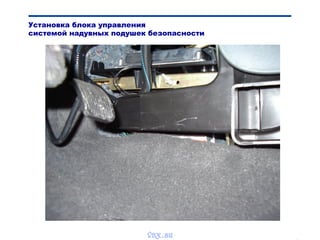

- 20. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su
- 21. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su

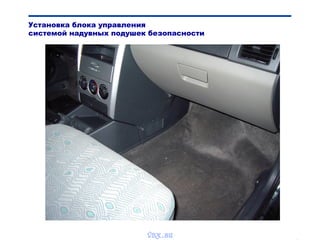

- 22. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su

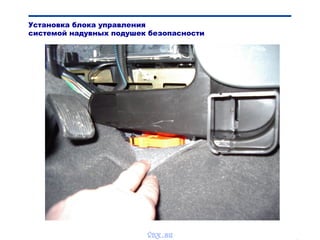

- 23. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su

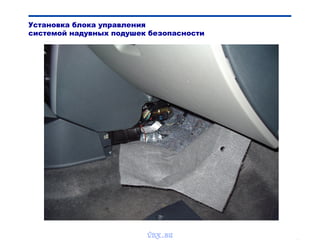

- 24. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su

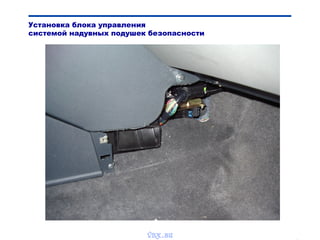

- 25. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su
- 26. Bibik Установка блока управления системойнадувных подушек безопасности vnx.su

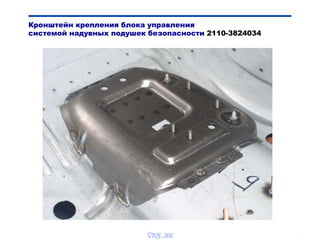

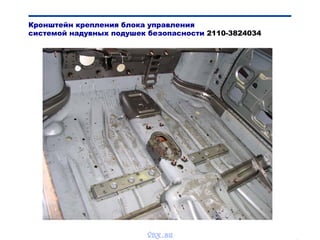

- 27. Bibik Кронштейн крепления блокауправления системой надувных подушек безопасности 2110-3824034 vnx.su
- 28. Bibik Кронштейн крепления блокауправления системой надувных подушек безопасности 2110-3824034 vnx.su

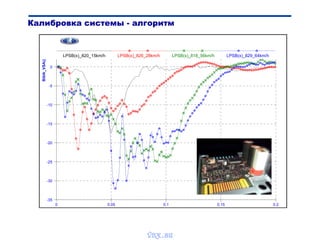

- 29. Калибровка системы -алгоритм 0 0.05 0.1 0.15 0.2 -35 -30 -25 -20 -15 -10 -5 0 Bibik_VSA() LPSB(x)_820_15km/h LPSB(x)_826_28km/h LPSB(x)_818_56km/h LPSB(x)_829_64km/h vnx.su

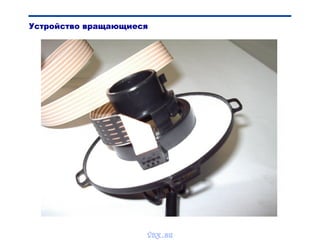

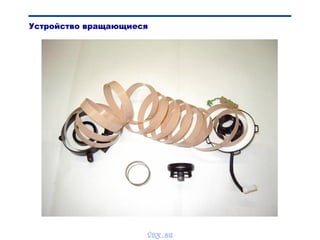

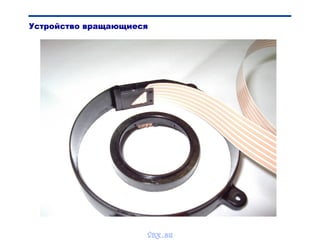

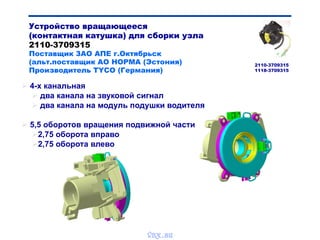

- 30. 4-х канальная два канала на звуковой сигнал два канала на модуль подушки водителя 5,5 оборотов вращения подвижной части 2,75 оборота вправо 2,75 оборота влево Устройство вращающееся (контактная катушка) для сборки узла 2110-3709315 Поставщик ЗАО АПЕ г.Октябрьск (альт.поставщик АО НОРМА (Эстония) Производитель TYCO (Германия) 2110-3709315 1118-3709315 vnx.su

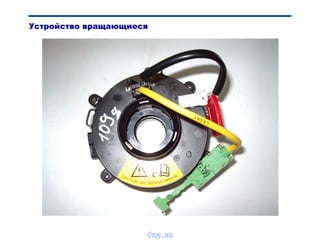

- 31.
- 32.
- 33.
- 34.

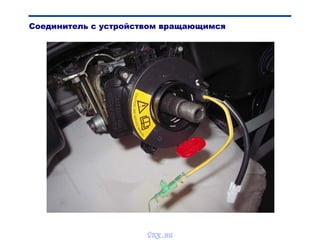

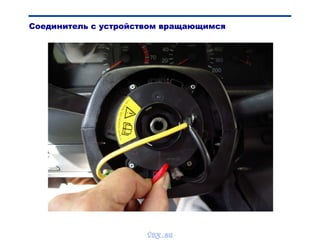

- 35. Соединитель с устройствомвращающимся vnx.su
- 36. Соединитель с устройствомвращающимся vnx.su

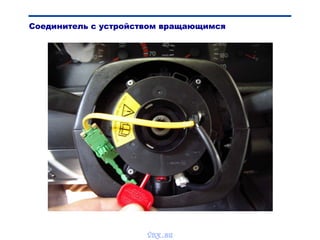

- 37. Соединитель с устройствомвращающимся vnx.su

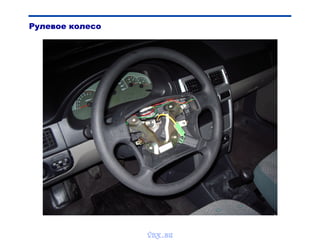

- 38.

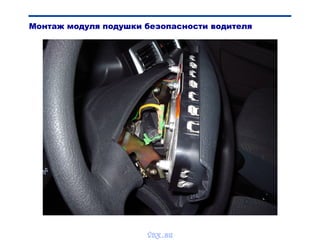

- 39. Монтаж модуля подушкибезопасности водителя vnx.su

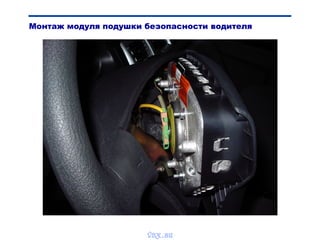

- 40. Монтаж модуля подушкибезопасности водителя vnx.su
- 41. Монтаж модуля подушкибезопасности водителя vnx.su
- 42.

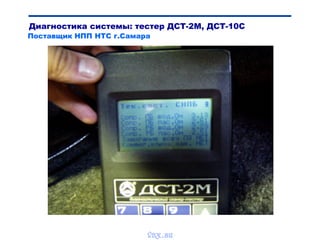

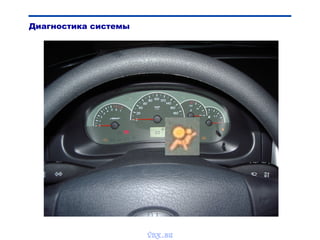

- 43. Диагностика системы: тестерДСТ-2М, ДСТ-10С Поставщик НПП НТС г.Самара vnx.su

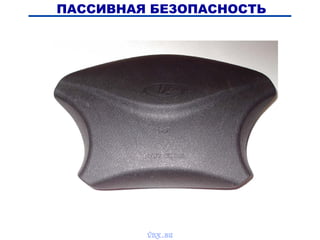

- 44.

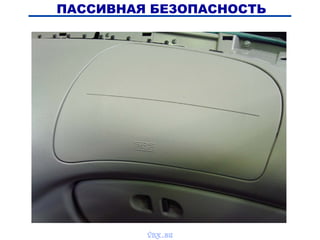

- 45.

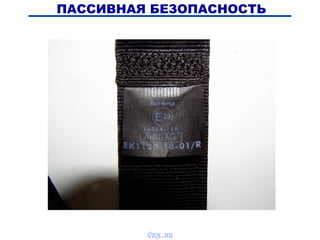

- 46.

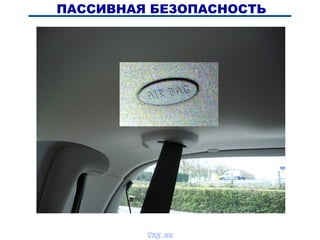

- 47.

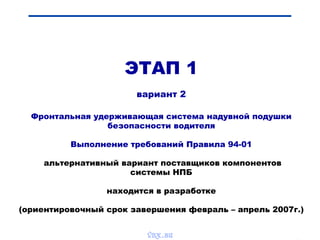

- 48. Bibik ЭТАП 1 вариант 2 Фронтальнаяудерживающая система надувной подушки безопасности водителя Выполнение требований Правила 94-01 альтернативный вариант поставщиков компонентов системы НПБ находится в разработке (ориентировочный срок завершения февраль – апрель 2007г.) vnx.su

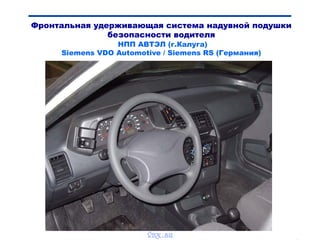

- 49. Bibik Фронтальная удерживающая системанадувной подушки безопасности водителя НПП АВТЭЛ (г.Калуга) Siemens VDO Automotive / Siemens RS (Германия) vnx.su

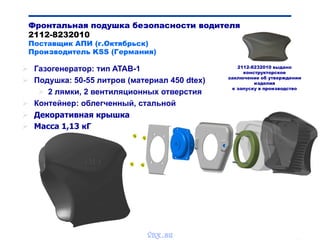

- 50. Bibik Фронтальная подушка безопасностиводителя 2112-8232010 Поставщик АПИ (г.Октябрьск) Производитель KSS (Германия) Газогенератор: тип ATAB-1 Подушка: 50-55 литров (материал 450 dtex) 2 лямки, 2 вентиляционных отверстия Контейнер: облегченный, стальной Декоративная крышка Масса 1,13 кГ 2112-8232010 выдано конструкторское заключение об утверждении изделия к запуску в производство vnx.su

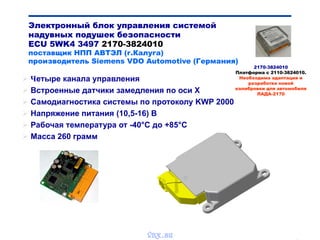

- 51. Bibik Четыре каналауправления Встроенные датчики замедления по оси Х Самодиагностика системы по протоколу KWP 2000 Напряжение питания (10,5-16) В Рабочая температура от -40°С до +85°С Масса 260 грамм Электронный блок управления системой надувных подушек безопасности ECU 5WK4 3497 2170-3824010 поставщик НПП АВТЭЛ (г.Калуга) производитель Siemens VDO Automotive (Германия) 2170-3824010 Платформа с 2110-3824010. Необходима адаптация и разработка новой калибровки для автомобиля ЛАДА-2170 vnx.su

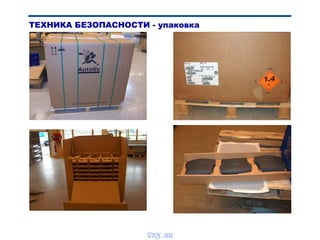

- 52. ТЕХНИКА БЕЗОПАСНОСТИ -упаковка vnx.su

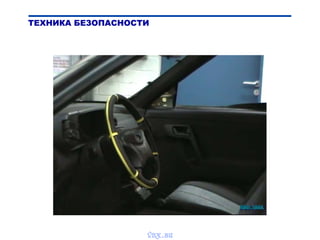

- 53.

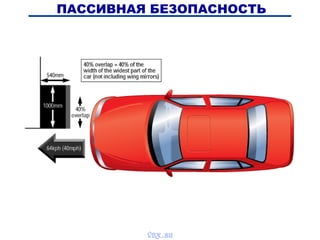

- 54.

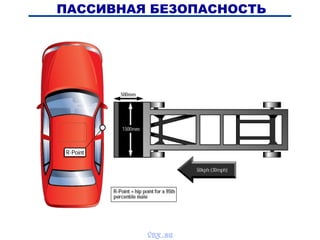

- 55.
- 56.
- 57.

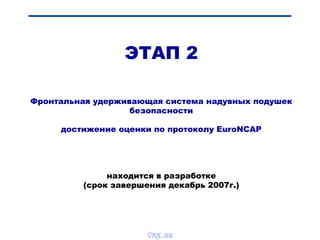

- 58. ЭТАП 2 Фронтальная удерживающаясистема надувных подушек безопасности достижение оценки по протоколу EuroNCAP находится в разработке (срок завершения декабрь 2007г.) vnx.su
- 59.
- 60. Bibik Фронтальная подушка безопасностиводителя 2170-8232010 Поставщик АО НОРМА (Эстония) Производитель Autoliv Sverige AB (Швеция) Газогенератор: тип ADP-1.4A Подушка: 55-60 литров (материал 470 dtex) 4-лямки, 1 вентиляционное отверстие Контейнер: облегченный, магниевый Декоративная крышка Масса 1,03 кГ 2170-8232010 Платформа 1118-8232010 Доводка конструкции надувного мешка. vnx.su
- 61. Фронтальная подушка безопасностипассажира 2170-8233020 Поставщик АО НОРМА (Эстония) Производитель Autoliv Sverige AB (Швеция) 2170-8233020 в мае 2006г. начало подготовки производства оснастки на крышку модуля пассажира Газогенератор: тип APH-2 Подушка: 107-127 литров (материал 235 dtex) Контейнер: облегченный, стальной Декоративная крышка vnx.su

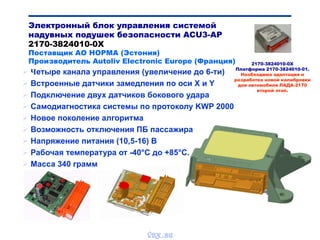

- 62. Четыре каналауправления (увеличение до 6-ти) Встроенные датчики замедления по оси Х и Y Подключение двух датчиков бокового удара Самодиагностика системы по протоколу KWP 2000 Новое поколение алгоритма Возможность отключения ПБ пассажира Напряжение питания (10,5-16) В Рабочая температура от -40°С до +85°С. Масса 340 грамм Электронный блок управления системой надувных подушек безопасности ACU3-AP 2170-3824010-0Х Поставщик АО НОРМА (Эстония) Производитель Autoliv Electronic Europe (Франция) 2170-3824010-0Х Платформа 2170-3824010-01. Необходима адаптация и разработка новой калибровки для автомобиля ЛАДА-2170 второй этап. vnx.su

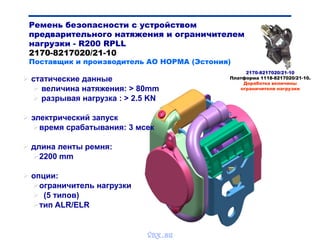

- 63. Ремень безопасности сустройством предварительного натяжения и ограничителем нагрузки - R200 RPLL 2170-8217020/21-10 Поставщик и производитель АО НОРМА (Эстония) статические данные величина натяжения: > 80mm разрывая нагрузка : > 2.5 KN электрический запуск время срабатывания: 3 мсек длина ленты ремня: 2200 mm опции: ограничитель нагрузки (5 типов) тип ALR/ELR 2170-8217020/21-10 Платформа 1118-8217020/21-10. Доработка величины ограничителя нагрузки vnx.su

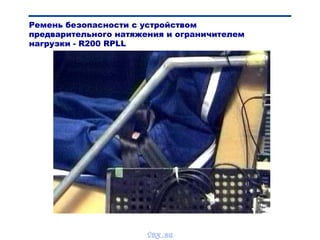

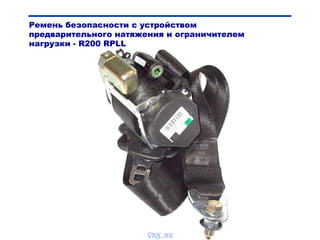

- 64. Ремень безопасности сустройством предварительного натяжения и ограничителем нагрузки - R200 RPLL vnx.su
- 65. Ремень безопасности сустройством предварительного натяжения и ограничителем нагрузки - R200 RPLL vnx.su

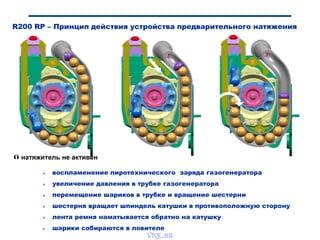

- 66. R200 RP –Принцип действия устройства предварительного натяжения воспламенение пиротехнического заряда газогенератора увеличение давления в трубке газогенератора перемещение шариков в трубке и вращение шестерни шестерня вращает шпиндель катушки в противоположную сторону лента ремня наматывается обратно на катушку шарики собираются в ловителе натяжитель не активен vnx.su

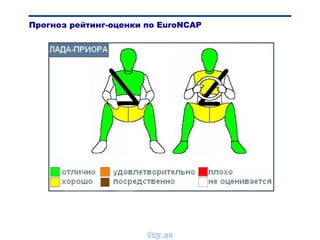

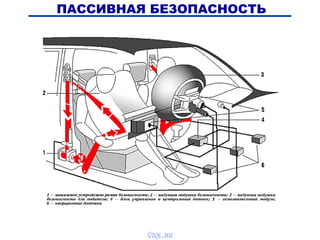

- 67. Прогноз рейтинг-оценки поEuroNCAP vnx.su
