VMware的インフラ仮想化の世界
- 1.

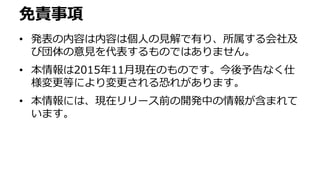

- 2. 免責事項 • 発表の内容は内容は個人の見解で有り、所属する会社及 び団体の意見を代表するものではありません。 • 本情報は2015年11月現在のものです。今後予告なく仕 様変更等により変更される恐れがあります。 •本情報には、現在リリース前の開発中の情報が含まれて います。

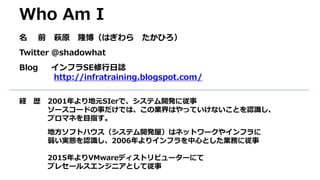

- 3. Who Am I 名前 萩原 隆博（はぎわら たかひろ） Twitter @shadowhat Blog インフラSE修行日誌 http://infratraining.blogspot.com/ 経 歴 2001年より地元SIerで、システム開発に従事 ソースコードの事だけでは、この業界はやっていけないことを認識し、 プロマネを目指す。 地方ソフトハウス（システム開発屋）はネットワークやインフラに 弱い実態を認識し、2006年よりインフラを中心とした業務に従事 2015年よりVMwareディストリビューターにて プレセールスエンジニアとして従事
- 4.
- 5. VMware社の紹介 VMware, Inc（ヴイエムウェア）は、コ ンピュータの仮想化用ソフトウェアを製 造・販売する、アメリカカリフォルニア 州に本拠を置く会社、および同社のソフ トウェア製品。 VMware社 (VMwareInc.) は1998年に 設立され、2004年1月にEMCコーポレー ションによって買収された。 2007年8月にニューヨーク証券取引所で 株式公開した。2003年には日本法人で あるヴイエムウェア株式会社 (VMware K.K.) が設立された。 VMware本社
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.

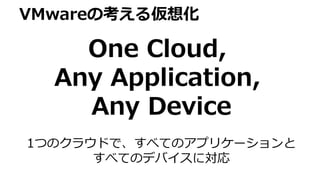

- 16. One Cloud, Any Application, AnyDevice VMwareの考える仮想化 1つのクラウドで、すべてのアプリケーションと すべてのデバイスに対応

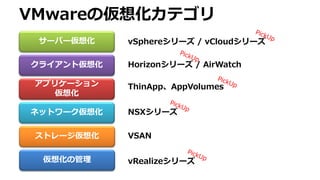

- 17. VMwareの仮想化カテゴリ アプリケーション 仮想化 サーバー仮想化 クライアント仮想化 ネットワーク仮想化 ストレージ仮想化 vSphereシリーズ / vCloudシリーズ Horizonシリーズ/ AirWatch ThinApp、AppVolumes 仮想化の管理 NSXシリーズ VSAN vRealizeシリーズ
- 18.
- 19.
- 20.
- 21.
- 22.

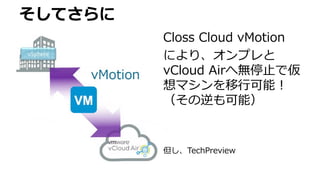

- 24. そしてさらに Closs Cloud vMotion により、オンプレと vCloudAirへ無停止で仮 想マシンを移行可能！ （その逆も可能） 但し、TechPreview
- 25.
- 26.

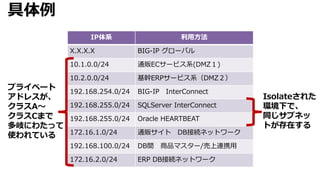

- 27. 具体例 IP体系 利用方法 X.X.X.X BIG-IPグローバル 10.1.0.0/24 通販ECサービス系(DMZ１) 10.2.0.0/24 基幹ERPサービス系（DMZ２） 192.168.254.0/24 BIG-IP InterConnect 192.168.255.0/24 SQLServer InterConnect 192.168.255.0/24 Oracle HEARTBEAT 172.16.1.0/24 通販サイト DB接続ネットワーク 192.168.100.0/24 DB間 商品マスター/売上連携用 172.16.2.0/24 ERP DB接続ネットワーク Isolateされた 環境下で、 同じサブネッ トが存在する プライベート アドレスが、 クラスA～ クラスCまで 多岐にわたって 使われている
- 28.
- 29.
- 30.

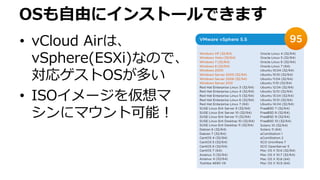

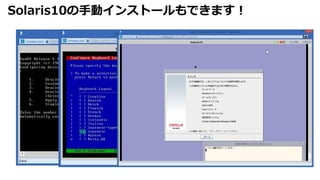

- 31. • vCloud Airは、 vSphere(ESXi)なので、 対応ゲストOSが多い •ISOイメージを仮想マ シンにマウント可能！ OSも自由にインストールできます
- 32.
- 33.
- 34.

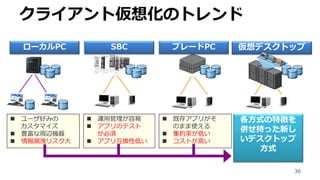

- 35. クライアント仮想化のトレンド SBC 運用管理が容易 アプリのテスト が必須 アプリ互換性低い ブレードPC 既存アプリがそ のまま使える 集約率が低い コストが高い ローカルPC ユーザ好みの カスタマイズ 豊富な周辺機器 情報漏洩リスク大 仮想デスクトップ 各方式の特徴を 併せ持った新し いデスクトップ 方式
- 36.
- 37. Horizon Viewの特徴 • Blastプロトコル によるブラウザーでの操作 シンクライアント接続用のソフトウェアを利用せずに、HTML5のブラ ウザーを利用することで、デスクトップを操作できます。 • vShield/NSXの利用で、Agentレスなウイルス 対策が可能 ハイパーバイザー層と各エコパートナー（トレンドマイクロ DeepSecurity等）が連携することで、仮想マシンにAgentレスでセ キュリティ対策が可能 • 様々なデバイスに対応 MacやiPadもちろん、ChromeBook等にも対応
- 38.

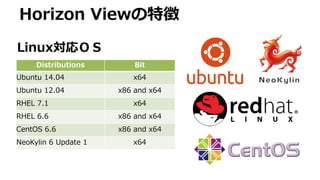

- 39. Horizon Viewの特徴 Linux対応ＯＳ Distributions Bit Ubuntu14.04 x64 Ubuntu 12.04 x86 and x64 RHEL 7.1 x64 RHEL 6.6 x86 and x64 CentOS 6.6 x86 and x64 NeoKylin 6 Update 1 x64
- 40.

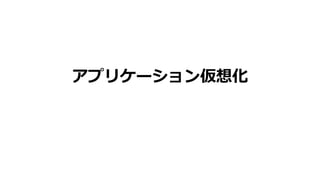

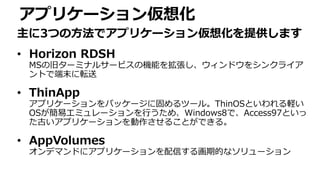

- 41. アプリケーション仮想化 主に3つの方法でアプリケーション仮想化を提供します • Horizon RDSH MSの旧ターミナルサービスの機能を拡張し、ウィンドウをシンクライア ントで端末に転送 •ThinApp アプリケーションをパッケージに固めるツール。ThinOSといわれる軽い OSが簡易エミュレーションを行うため、Windows8で、Access97といっ た古いアプリケーションを動作させることができる。 • AppVolumes オンデマンドにアプリケーションを配信する画期的なソリューション

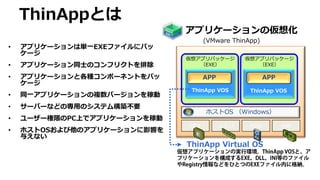

- 42. ThinAppとは • アプリケーションは単一EXEファイルにパッ ケージ • アプリケーション同士のコンフリクトを排除 •アプリケーションと各種コンポーネントをパッ ケージ • 同一アプリケーションの複数バージョンを稼動 • サーバーなどの専用のシステム構築不要 • ユーザー権限のPC上でアプリケーションを稼動 • ホストOSおよび他のアプリケーションに影響を 与えない CPU メモリ HDD NW 仮想アプリパッケージ （EXE） 仮想アプリパッケージ （EXE） ThinApp VOS ThinApp VOS アプリケーションの仮想化 APP ThinApp Virtual OS (VMware ThinApp) APP ホストOS （Windows）

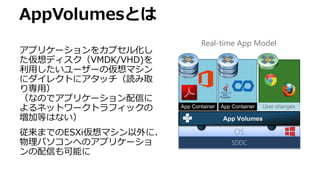

- 43. AppVolumesとは アプリケーションをカプセル化し た仮想ディスク（VMDK/VHD)を 利用したいユーザーの仮想マシン にダイレクトにアタッチ（読み取 り専用） （なのでアプリケーション配信に よるネットワークトラフィックの 増加等はない） 従来までのESXi仮想マシン以外に、 物理パソコンへのアプリケーショ ンの配信も可能に OS App Volumes Real-time AppModel App Container App Container User changes SDDC
- 44.

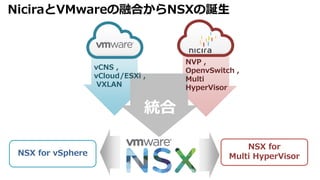

- 45. NiciraとVMwareの融合からNSXの誕生 NSX for vSphere NSXfor Multi HyperVisor vCNS , vCloud/ESXi , VXLAN NVP , OpenvSwitch , Multi HyperVisor 統合

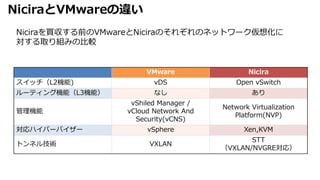

- 46. NiciraとVMwareの違い VMware Nicira スイッチ（L2機能) vDSOpen vSwitch ルーティング機能（L3機能） なし あり 管理機能 vShiled Manager / vCloud Network And Security(vCNS) Network Virtualization Platform(NVP) 対応ハイパーバイザー vSphere Xen,KVM トンネル技術 VXLAN STT （VXLAN/NVGRE対応） Niciraを買収する前のVMwareとNiciraのそれぞれのネットワーク仮想化に 対する取り組みの比較
- 47. for vSphereとfor MHの違い NSXfor vSphere NSX for Multi HyperVisor vSphereの環境下で、VXLANや vSphere上でのネットワークの一元 管理が行えるSDN製品。 従来のNVPと同じ、マルチハイパーバ イザのサポート。 （コントローラなど物理サーバ(ベアメ タル)が必要） vCNSの後継製品＋αの機能が搭載 Nicira NVPの後継製品 ※vCNS・・・vCloud Network And Security 両社は、同じ製品カテゴリではありますが、 製品の構成要素がそもそも異なる
- 48. NSX for vSphereとは SDN (SoftwareDefined Networking) vSphere基盤でネットワークを構築・一元管理ができる です。
- 49.
- 50.
- 51.

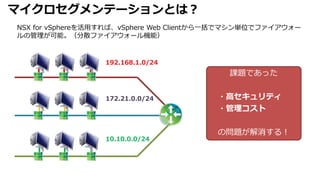

- 52. マイクロセグメンテーションとは？ NSX for vSphereを活用すれば、vSphereWeb Clientから一括でマシン単位でファイアウォー ルの管理が可能。（分散ファイアウォール機能） 課題であった ・高セキュリティ ・管理コスト の問題が解消する！ 192.168.1.0/24 172.21.0.0/24 10.10.0.0/24
- 53.
- 54.
- 55. エコパートナーの紹介 先進的なセキュリティ サービスとの統合を実現 するセキュリティサービ スプラットフォームとし てのNSX Partner Ecosystem 次世代IPS マルウェアからの保護 Data CenterSecurity :Server v6.0 ここのVMにカスタマイズされた ポリシー定義による 粒度の細かい保護 先進的なマルウェア遮断の自動化 物理＆仮想センサーの統合管理 データセンターにおけるエージェント レス型のアンチマルウェアとゲスト ネットワーク脅威へ保護を実現 ホスト間や仮想データセンター間をマ イグレーションするワークロードに対 して、リアルタイムかつ動的な脅威へ の保護を実現 脆弱性管 nexpose 自動的な脆弱性リスクアセスメント データセンター全体にわたるリアル タイムでのリスクの可視化 リスクアセットの自動的な分離 効率的な是正を実現するための脆弱 性優先度の提供 マルウェアからの保護 Deep Security 9.6 単一の仮想アプライアンスにより、 エージェントレス型で下記機能を提 供 URLフィルタリング付きのアンチマ ルウェア 脆弱性/ソフトウェアスキャニング ファイル変更の検知 侵入検知と侵入防御 次世代ファイヤーウォール VMシリーズ FWやIPS、アンチマルウェアを含 む複数の脅威予防 すべての脅威に対する継続的なコ ンテンツインスペクションによる アプリケーションを安全化 アプリケーションや、コンテンツ、 ユーザに対してユーザベースの管 理を実現
- 56.
- 57.

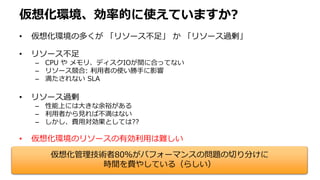

- 58. 仮想化環境、効率的に使えていますか? • 仮想化環境の多くが 「リソース不足」か 「リソース過剰」 • リソース不足 – CPU や メモリ、ディスクIOが間に合ってない – リソース競合: 利用者の使い勝手に影響 – 満たされない SLA • リソース過剰 – 性能上には大きな余裕がある – 利用者から見れば不満はない – しかし、費用対効果としては?? • 仮想化環境のリソースの有効利用は難しい 仮想化管理技術者80％がパフォーマンスの問題の切り分けに 時間を費やしている（らしい）
- 59.
- 60.
- 61.

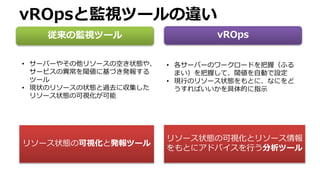

- 62. vROpsと監視ツールの違い 従来の監視ツール vROps • サーバーやその他リソースの空き状態や、 サービスの異常を閾値に基づき発報する ツール •現状のリソースの状態と過去に収集した リソース状態の可視化が可能 • 各サーバーのワークロードを把握（ふる まい）を把握して、閾値を自動で設定 • 現行のリソース状態をもとに、なにをど うすればいいかを具体的に指示 リソース状態の可視化と発報ツール リソース状態の可視化とリソース情報 をもとにアドバイスを行う分析ツール

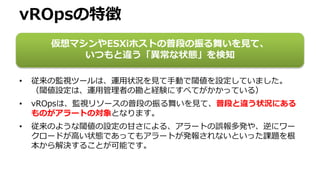

- 63. vROpsの特徴 • 従来の監視ツールは、運用状況を見て手動で閾値を設定していました。 （閾値設定は、運用管理者の勘と経験にすべてがかかっている） • vROpsは、監視リソースの普段の振る舞いを見て、普段と違う状況にある ものがアラートの対象となります。 •従来のような閾値の設定の甘さによる、アラートの誤報多発や、逆にワー クロードが高い状態であってもアラートが発報されないといった課題を根 本から解決することが可能です。 仮想マシンやESXiホストの普段の振る舞いを見て、 いつもと違う「異常な状態」を検知
- 64. vROpsの特徴 • 従来の監視ツールは、監視対象の機器が今どのような状況であるかを表示して くれますが、そこに対して何をすればよいかは教えてくれません。 – vROpsは、たとえばその仮想マシンの負荷が高ければ、vCPUをいくつ増やすこ とが推奨と表示 –逆にリソースが割り当たっているにもかかわらず、ほとんど利用していない状 況にある過剰リソース状況な仮想マシンの情報を把握することができます。 これによって、使われていないリソースと不足しているリソースの状況が具体的に 把握でき、ハードウェアのリソースを最大限に利用することが可能となります。 無駄なリソースと不足しているリソースを的確に教えてくれる
- 65.
- 66.
- 67.
- 68.

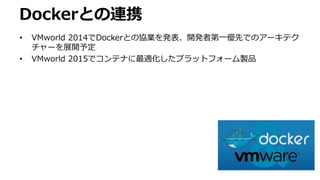

- 69. Dockerとの連携 • VMworld 2014でDockerとの協業を発表、開発者第一優先でのアーキテク チャーを展開予定 •VMworld 2015でコンテナに最適化したプラットフォーム製品
- 70. Dockerとの連携 コンテナの OS にVMware が開発した、コンテナに最適化された軽量 Linux OS。大きさは約300MB。GitHubより入手可能です。

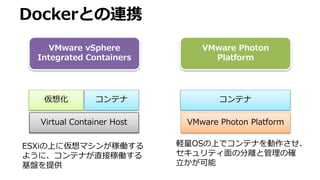

- 71. Dockerとの連携 VMware vSphere Integrated Containers VMwarePhoton Platform 仮想化 コンテナ Virtual Container Host コンテナ VMware Photon Platform 軽量OSの上でコンテナを動作させ、 セキュリティ面の分離と管理の確 立かが可能 ESXiの上に仮想マシンが稼働する ように、コンテナが直接稼働する 基盤を提供
- 72.

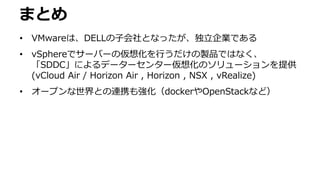

- 73. まとめ • VMwareは、DELLの子会社となったが、独立企業である • vSphereでサーバーの仮想化を行うだけの製品ではなく、 「SDDC」によるデーターセンター仮想化のソリューションを提供 (vCloudAir / Horizon Air , Horizon , NSX , vRealize) • オープンな世界との連携も強化（dockerやOpenStackなど）
