Il documento descrive il codificatore video IP vmpeg4in1, un dispositivo progettato per la compressione video in standard MPEG-4, con funzionalità avanzate come la rilevazione di movimento e mascheratura per la privacy. Supporta fino a quattro ingressi video, diverse risoluzioni e offre varie interfacce di comunicazione, tra cui RS232 e RS485. È compatibile con reti Ethernet e ha specifiche tecniche dettagliate per prestazioni e condizioni operative.

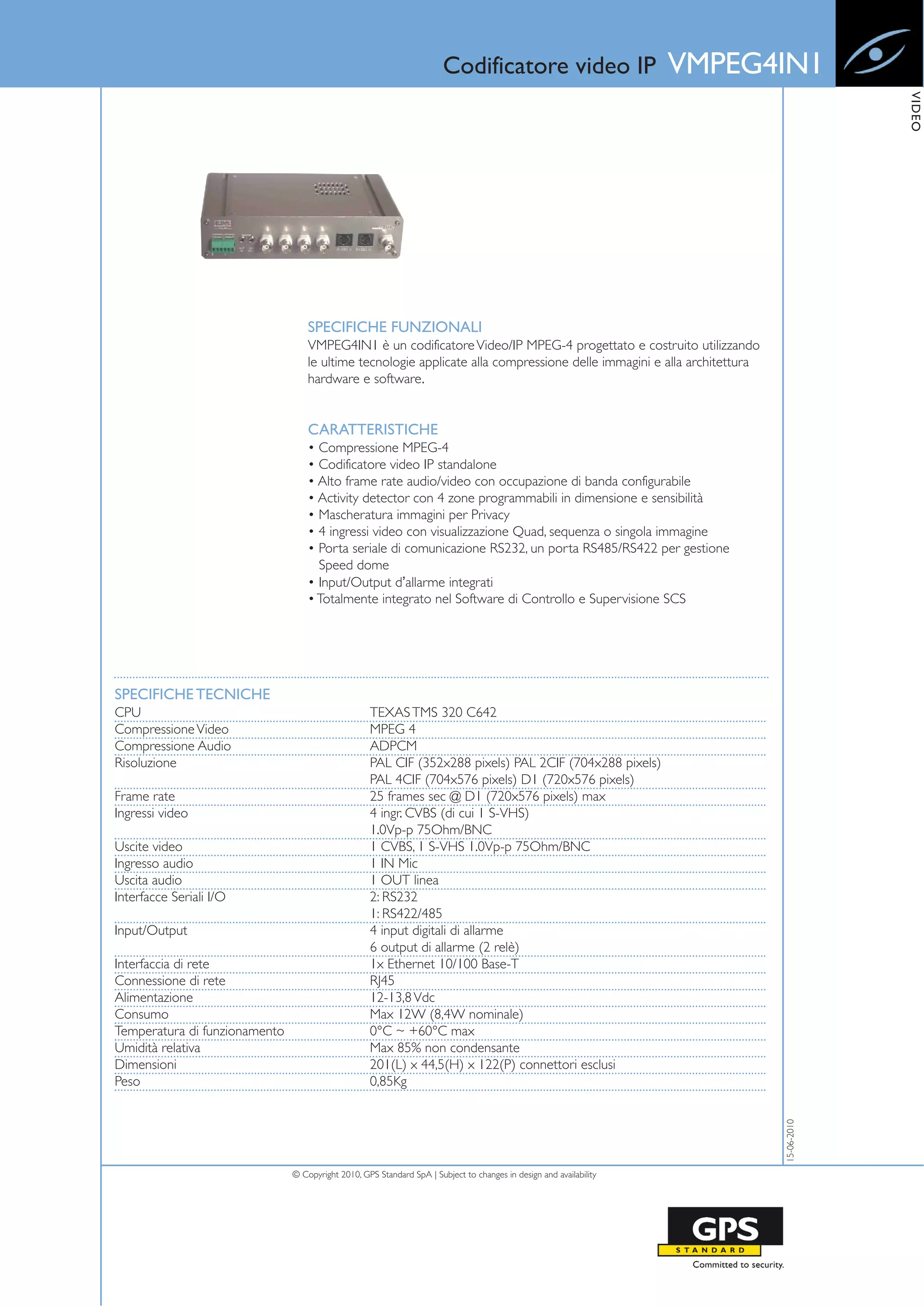

1. Codificatore video IP VMPEG4IN1
VIDEO
SPECIFICHE FUNZIONALI
VMPEG4IN1 è un codificatore Video/IP MPEG-4 progettato e costruito utilizzando
le ultime tecnologie applicate alla compressione delle immagini e alla architettura
hardware e software.
CARATTERISTICHE
• Compressione MPEG-4
• Codificatore video IP standalone
• Alto frame rate audio/video con occupazione di banda configurabile
• Activity detector con 4 zone programmabili in dimensione e sensibilità
• Mascheratura immagini per Privacy
• 4 ingressi video con visualizzazione Quad, sequenza o singola immagine
• Porta seriale di comunicazione RS232, un porta RS485/RS422 per gestione
Speed dome
• Input/Output dʼallarme integrati
• Totalmente integrato nel Software di Controllo e Supervisione SCS
SPECIFICHE TECNICHE
CPU TEXAS TMS 320 C642
Compressione Video MPEG 4
Compressione Audio ADPCM
Risoluzione PAL CIF (352x288 pixels) PAL 2CIF (704x288 pixels)
PAL 4CIF (704x576 pixels) D1 (720x576 pixels)
Frame rate 25 frames sec @ D1 (720x576 pixels) max
Ingressi video 4 ingr. CVBS (di cui 1 S-VHS)
1.0Vp-p 75Ohm/BNC
Uscite video 1 CVBS, 1 S-VHS 1.0Vp-p 75Ohm/BNC
Ingresso audio 1 IN Mic
Uscita audio 1 OUT linea
Interfacce Seriali I/O 2: RS232
1: RS422/485
Input/Output 4 input digitali di allarme
6 output di allarme (2 relè)
Interfaccia di rete 1x Ethernet 10/100 Base-T
Connessione di rete RJ45
Alimentazione 12-13,8 Vdc
Consumo Max 12W (8,4W nominale)
Temperatura di funzionamento 0°C ~ +60°C max
Umidità relativa Max 85% non condensante
Dimensioni 201(L) x 44,5(H) x 122(P) connettori esclusi
Peso 0,85Kg
15-06-2010
© Copyright 2010, GPS Standard SpA | Subject to changes in design and availability
