- 1. ECVET Training forOperatorsof IoT-enabledSmart Buildings (VET4SBO) 2018-1-RS01-KA202-000411 Nivo 1 Modul 1: Osnovna svojstava zgrada korisnih u nadgledanju i kontroli efikasnosti rada, komfora stanara, energetske efikasnosti Jedinica 1.2: Karakteristike zgrada

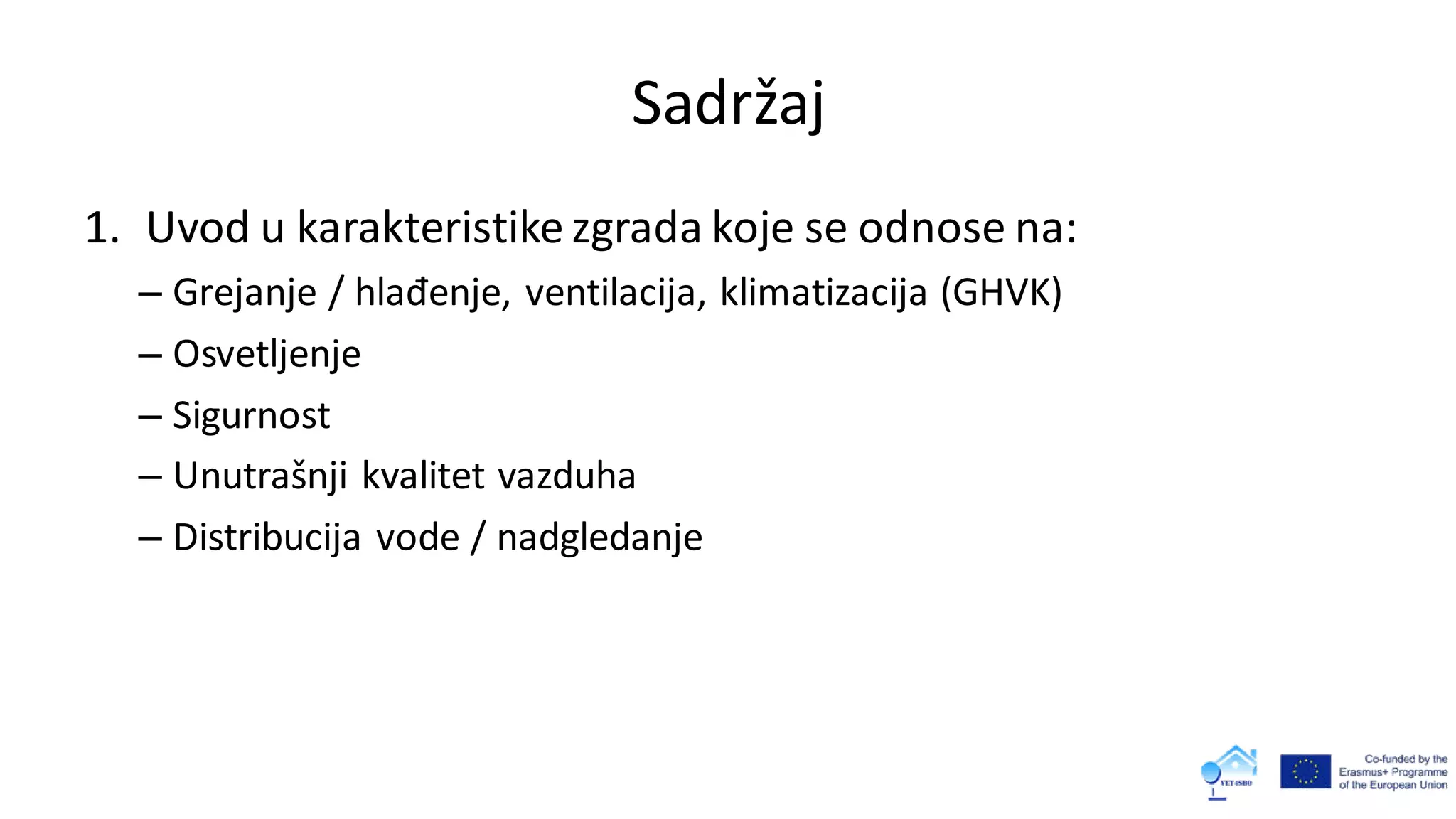

- 2. Sadržaj 1. Uvod ukarakteristike zgrada koje se odnose na: – Grejanje / hlađenje, ventilacija, klimatizacija (GHVK) – Osvetljenje – Sigurnost – Unutrašnji kvalitet vazduha – Distribucija vode / nadgledanje

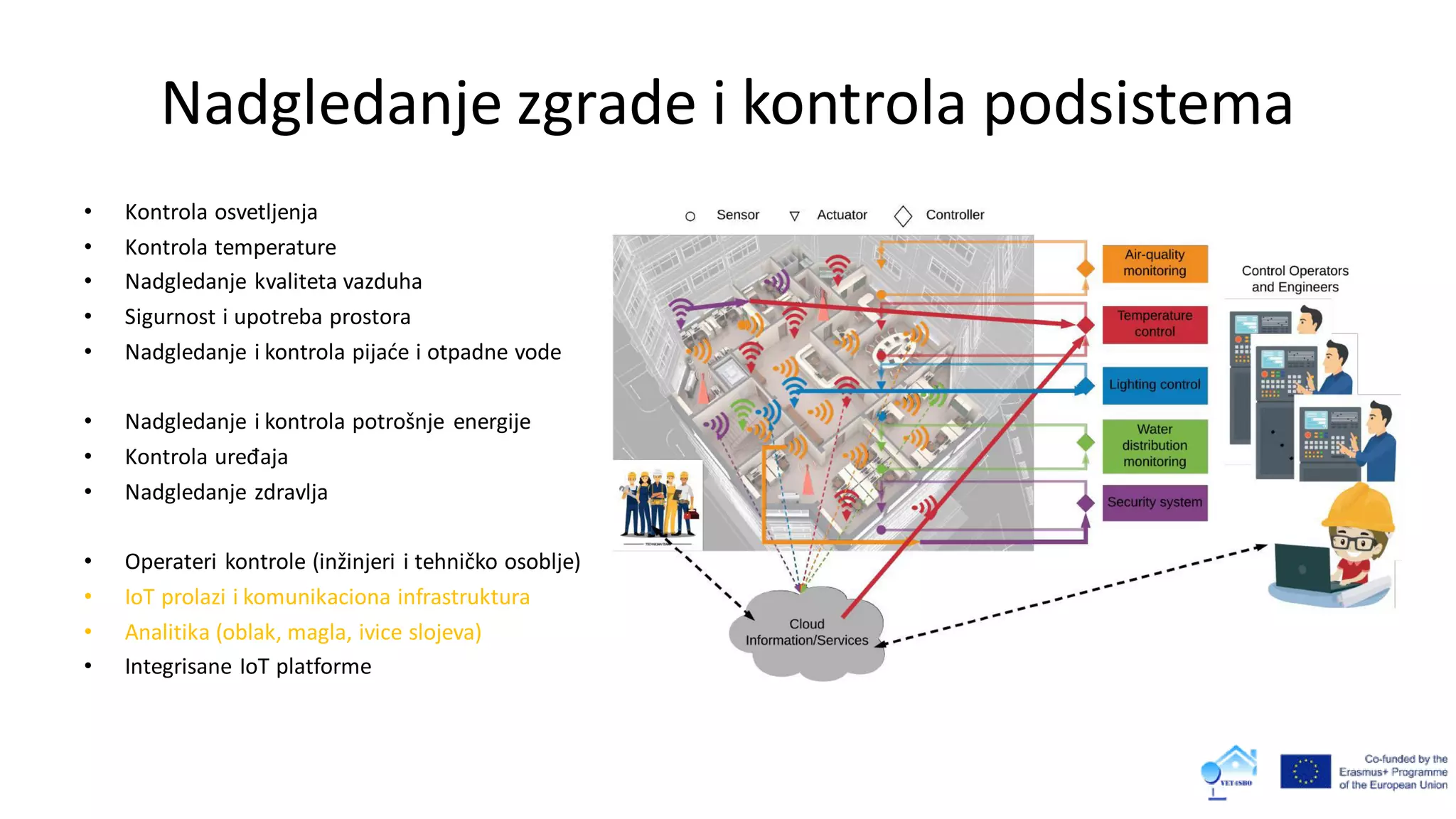

- 3. Nadgledanje zgrade ikontrola podsistema • Kontrola osvetljenja • Kontrola temperature • Nadgledanje kvaliteta vazduha • Sigurnost i upotreba prostora • Nadgledanje i kontrola pijaće i otpadne vode • Nadgledanje i kontrola potrošnje energije • Kontrola uređaja • Nadgledanje zdravlja • Operateri kontrole (inžinjeri i tehničko osoblje) • IoT prolazi i komunikaciona infrastruktura • Analitika (oblak, magla, ivice slojeva) • Integrisane IoT platforme

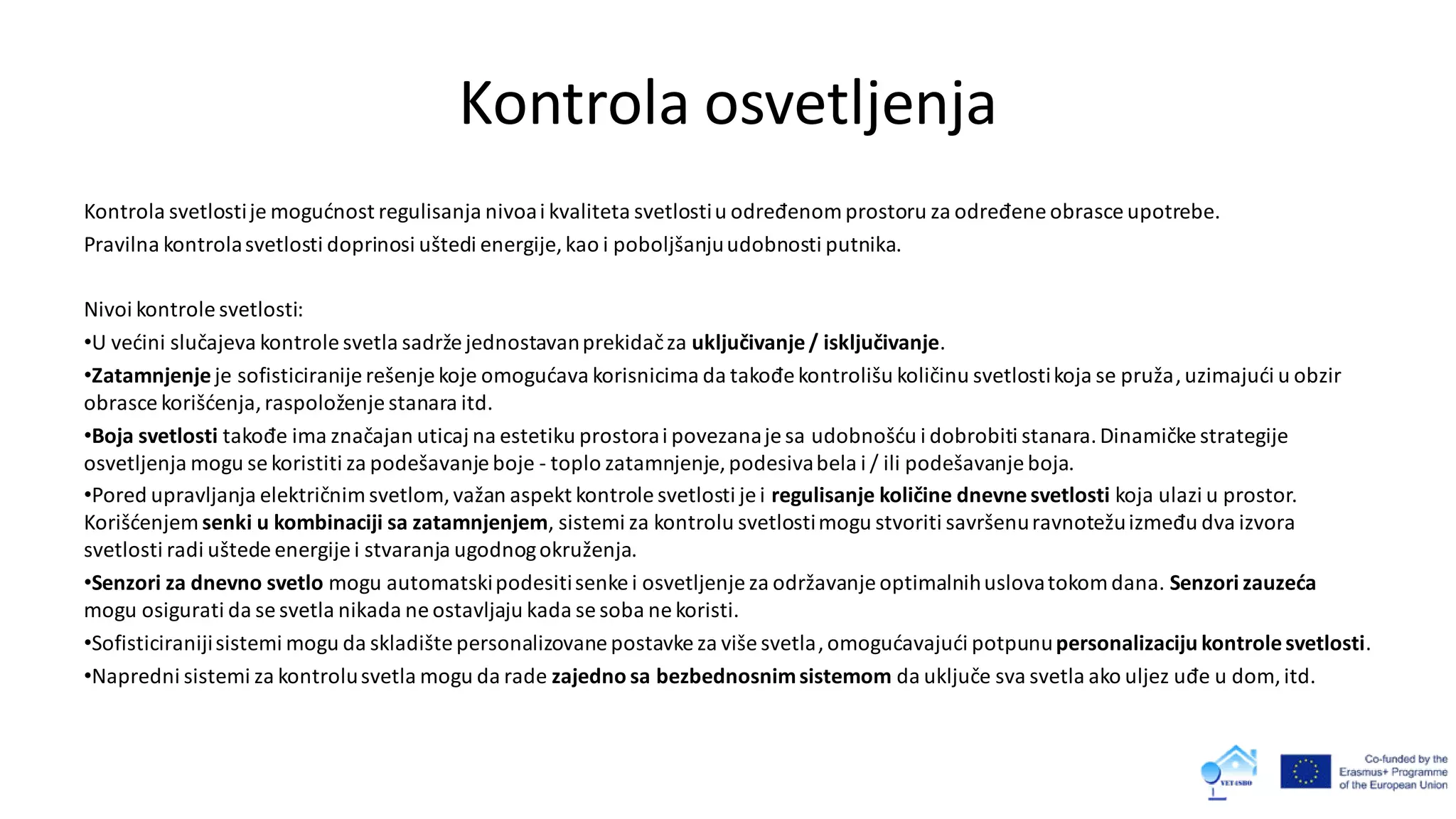

- 4. Kontrola osvetljenja Kontrola svetlostijemogućnost regulisanja nivoai kvaliteta svetlostiu određenomprostoru za određene obrasce upotrebe. Pravilna kontrolasvetlosti doprinosi uštedi energije, kao i poboljšanjuudobnosti putnika. Nivoi kontrole svetlosti: •U većini slučajeva kontrole svetla sadrže jednostavanprekidačza uključivanje/ isključivanje. •Zatamnjenje je sofisticiranije rešenje koje omogućava korisnicima da takođekontrolišu količinu svetlostikoja se pruža,uzimajući u obzir obrasce korišćenja,raspoloženje stanara itd. •Boja svetlosti takođe ima značajan uticaj na estetiku prostorai povezanaje sa udobnošću i dobrobiti stanara.Dinamičke strategije osvetljenja mogu se koristiti za podešavanje boje - toplo zatamnjenje, podesivabela i / ili podešavanje boja. •Pored upravljanja električnimsvetlom,važan aspekt kontrole svetlosti je i regulisanje količine dnevnesvetlosti koja ulazi u prostor. Korišćenjem senki u kombinaciji sa zatamnjenjem, sistemi za kontrolu svetlostimogu stvoriti savršenuravnotežuizmeđu dva izvora svetlosti radi uštede energije i stvaranja ugodnogokruženja. •Senzori za dnevno svetlo mogu automatskipodesitisenke i osvetljenje za održavanje optimalnihuslovatokomdana. Senzori zauzeća mogu osigurati da se svetla nikada ne ostavljaju kada se soba ne koristi. •Sofisticiranijisistemi mogu da skladište personalizovane postavke za više svetla,omogućavajući potpunupersonalizaciju kontrolesvetlosti. •Napredni sistemi za kontrolusvetla mogu da rade zajedno sa bezbednosnimsistemom da uključe sva svetla ako uljez uđe u dom, itd.

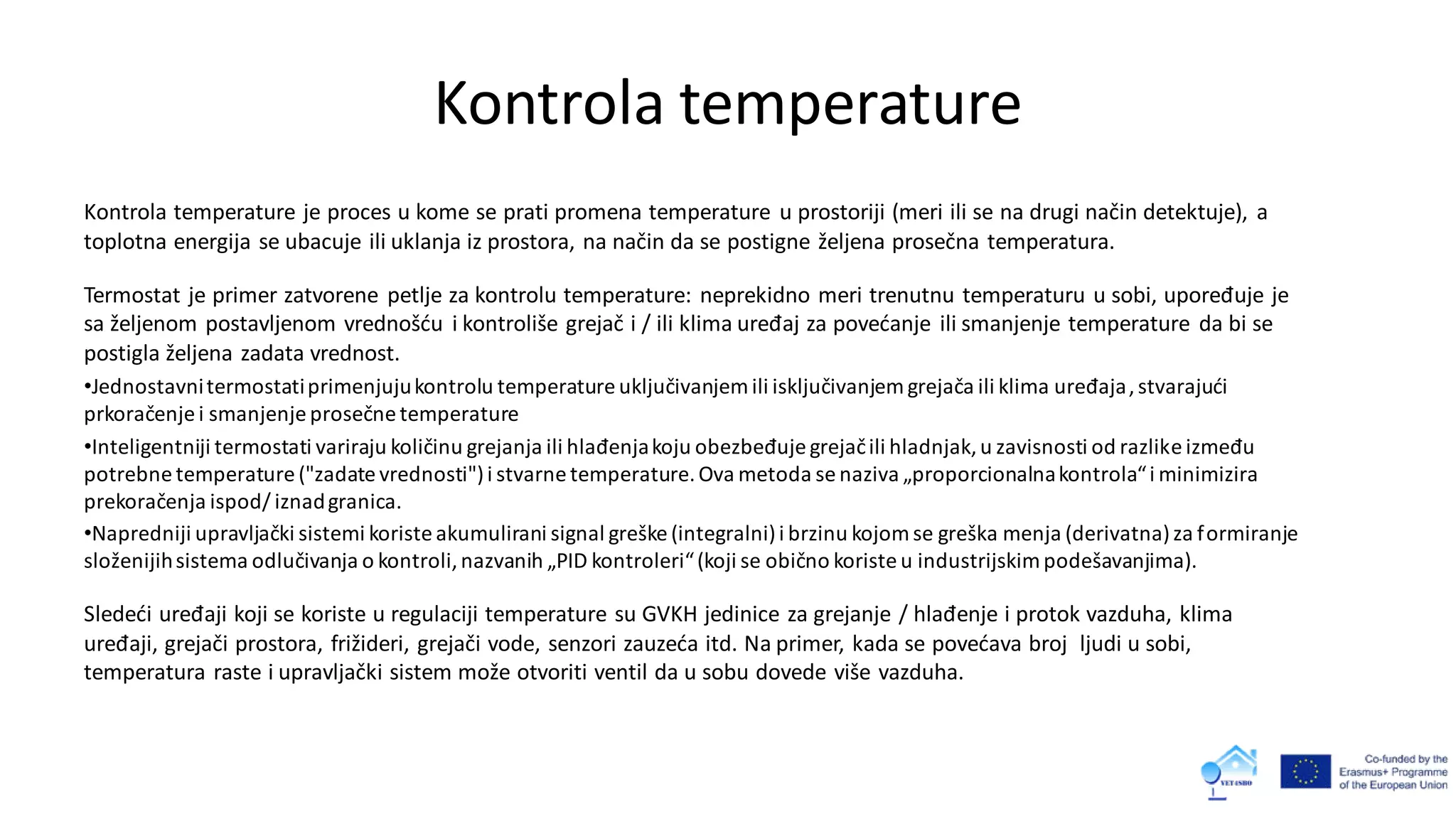

- 5. Kontrola temperature Kontrola temperatureje proces u kome se prati promena temperature u prostoriji (meri ili se na drugi način detektuje), a toplotna energija se ubacuje ili uklanja iz prostora, na način da se postigne željena prosečna temperatura. Termostat je primer zatvorene petlje za kontrolu temperature: neprekidno meri trenutnu temperaturu u sobi, upoređuje je sa željenom postavljenom vrednošću i kontroliše grejač i / ili klima uređaj za povećanje ili smanjenje temperature da bi se postigla željena zadata vrednost. •Jednostavnitermostatiprimenjujukontrolu temperature uključivanjem ili isključivanjem grejača ili klima uređaja,stvarajući prkoračenje i smanjenje prosečne temperature •Inteligentniji termostati variraju količinu grejanja ili hlađenjakoju obezbeđuje grejačili hladnjak,u zavisnosti od razlike između potrebne temperature ("zadate vrednosti")i stvarne temperature.Ova metoda se naziva „proporcionalnakontrola“i minimizira prekoračenja ispod/ iznadgranica. •Napredniji upravljački sistemi koriste akumulirani signal greške (integralni)i brzinu kojom se greška menja (derivatna)za formiranje složenijihsistema odlučivanja o kontroli,nazvanih „PID kontroleri“(koji se obično koriste u industrijskimpodešavanjima). Sledeći uređaji koji se koriste u regulaciji temperature su GVKH jedinice za grejanje / hlađenje i protok vazduha, klima uređaji, grejači prostora, frižideri, grejači vode, senzori zauzeća itd. Na primer, kada se povećava broj ljudi u sobi, temperatura raste i upravljački sistem može otvoriti ventil da u sobu dovede više vazduha.

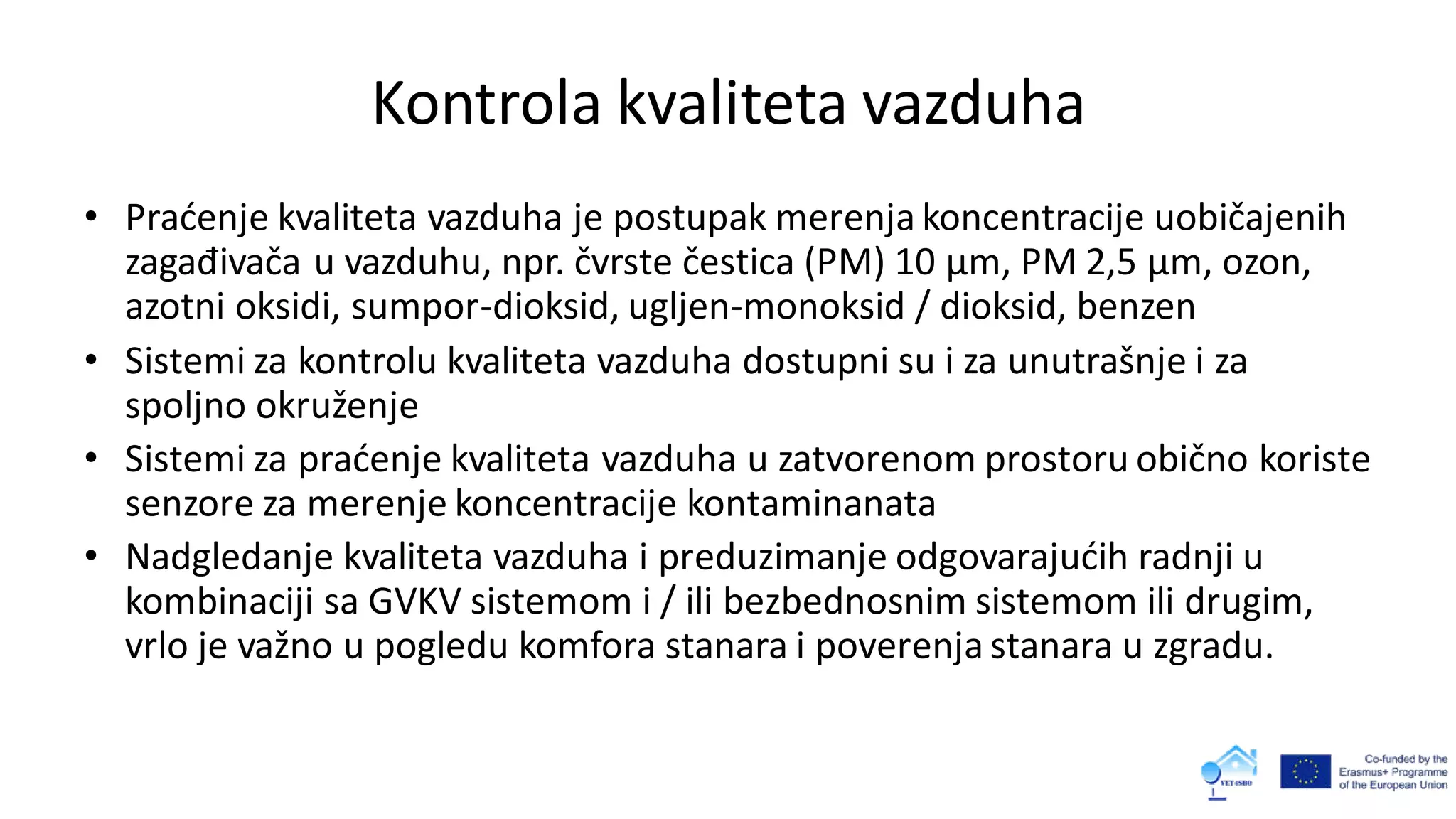

- 6. Kontrola kvaliteta vazduha •Praćenje kvaliteta vazduha je postupak merenja koncentracije uobičajenih zagađivača u vazduhu, npr. čvrste čestica (PM) 10 µm, PM 2,5 µm, ozon, azotni oksidi, sumpor-dioksid, ugljen-monoksid / dioksid, benzen • Sistemi za kontrolu kvaliteta vazduha dostupni su i za unutrašnje i za spoljno okruženje • Sistemi za praćenje kvaliteta vazduha u zatvorenom prostoru obično koriste senzore za merenje koncentracije kontaminanata • Nadgledanje kvaliteta vazduha i preduzimanje odgovarajućih radnji u kombinaciji sa GVKV sistemom i / ili bezbednosnim sistemom ili drugim, vrlo je važno u pogledu komfora stanara i poverenja stanara u zgradu.

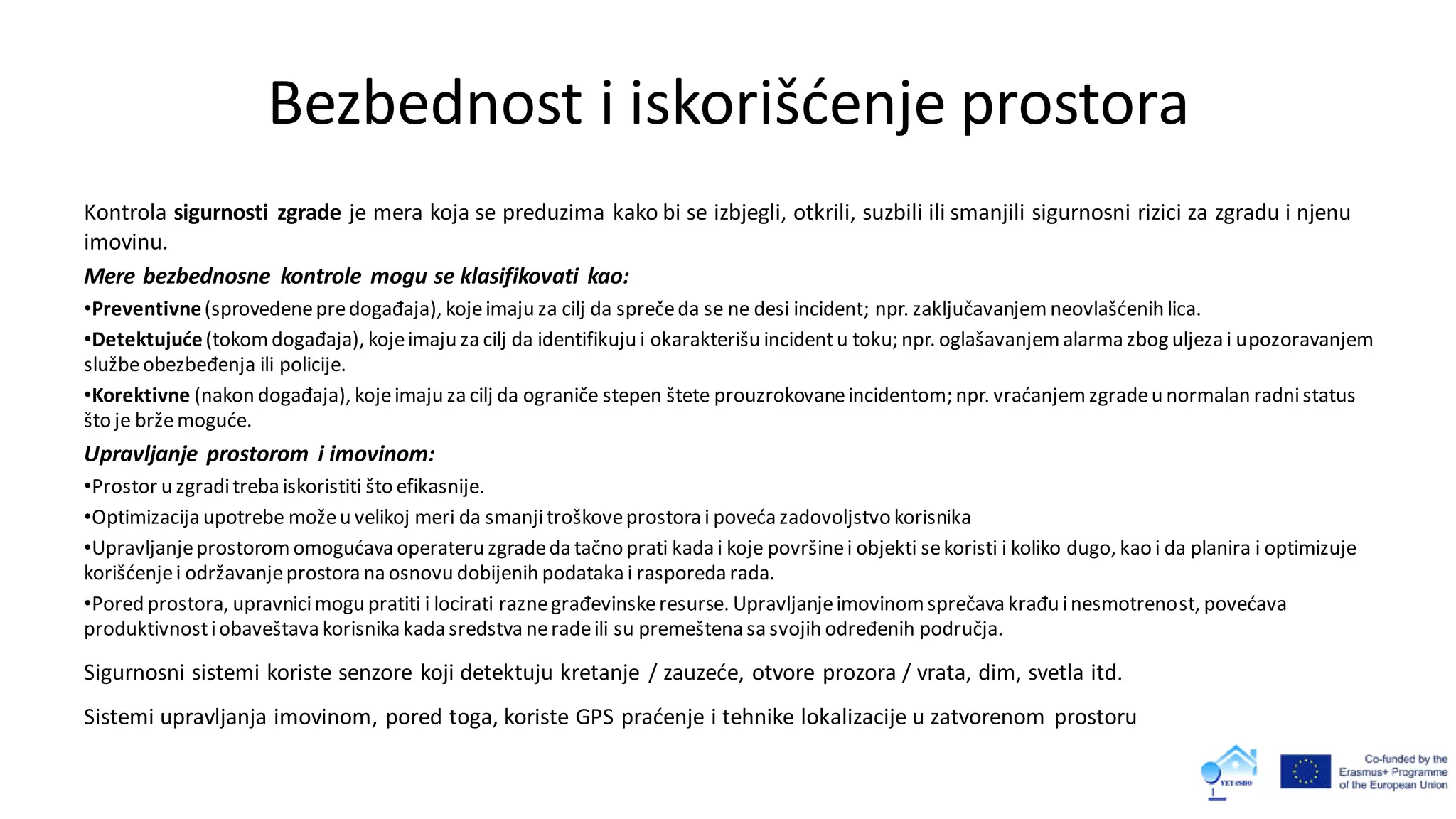

- 7. Bezbednost i iskorišćenjeprostora Kontrola sigurnosti zgrade je mera koja se preduzima kako bi se izbjegli, otkrili, suzbili ili smanjili sigurnosni rizici za zgradu i njenu imovinu. Mere bezbednosne kontrole mogu se klasifikovati kao: •Preventivne(sprovedenepredogađaja), kojeimaju za cilj da sprečeda se ne desi incident; npr. zaključavanjem neovlašćenih lica. •Detektujuće(tokomdogađaja), kojeimaju za cilj da identifikuju i okarakterišu incidentu toku; npr. oglašavanjemalarma zbog uljeza i upozoravanjem službeobezbeđenja ili policije. •Korektivne (nakon događaja), kojeimaju za cilj da ograniče stepen štete prouzrokovaneincidentom; npr. vraćanjemzgradeu normalan radnistatus što je bržemoguće. Upravljanje prostorom i imovinom: •Prostor u zgraditreba iskoristiti što efikasnije. •Optimizacija upotrebe možeu velikoj meri da smanjitroškoveprostora i poveća zadovoljstvo korisnika •Upravljanjeprostorom omogućava operateru zgradeda tačno prati kada i koje površinei objekti sekoristi i koliko dugo, kao i da planira i optimizuje korišćenjei održavanjeprostora na osnovu dobijenih podataka i rasporeda rada. •Pored prostora, upravnicimogu pratiti i locirati raznegrađevinskeresurse. Upravljanjeimovinomsprečava krađu inesmotrenost, povećava produktivnostiobaveštava korisnika kada sredstva neradeili su premeštena sa svojih određenih područja. Sigurnosni sistemi koriste senzore koji detektuju kretanje / zauzeće, otvore prozora / vrata, dim, svetla itd. Sistemi upravljanja imovinom, pored toga, koriste GPS praćenje i tehnike lokalizacije u zatvorenom prostoru

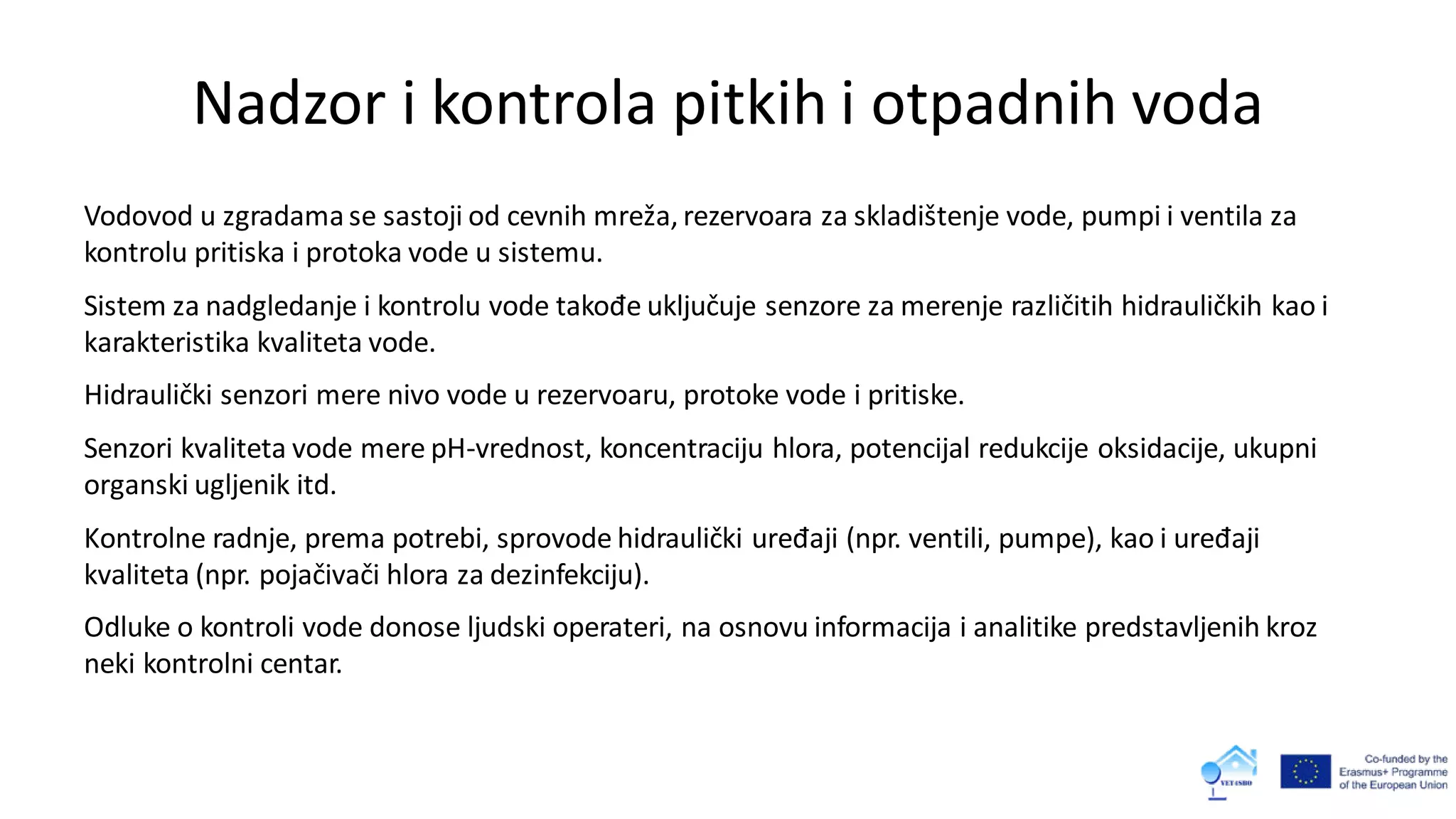

- 8. Nadzor i kontrolapitkih i otpadnih voda Vodovod u zgradama se sastoji od cevnih mreža, rezervoara za skladištenje vode, pumpi i ventila za kontrolu pritiska i protoka vode u sistemu. Sistem za nadgledanje i kontrolu vode takođe uključuje senzore za merenje različitih hidrauličkih kao i karakteristika kvaliteta vode. Hidraulički senzori mere nivo vode u rezervoaru, protoke vode i pritiske. Senzori kvaliteta vode mere pH-vrednost, koncentraciju hlora, potencijal redukcije oksidacije, ukupni organski ugljenik itd. Kontrolne radnje, prema potrebi, sprovode hidraulički uređaji (npr. ventili, pumpe), kao i uređaji kvaliteta (npr. pojačivači hlora za dezinfekciju). Odluke o kontroli vode donose ljudski operateri, na osnovu informacija i analitike predstavljenih kroz neki kontrolni centar.

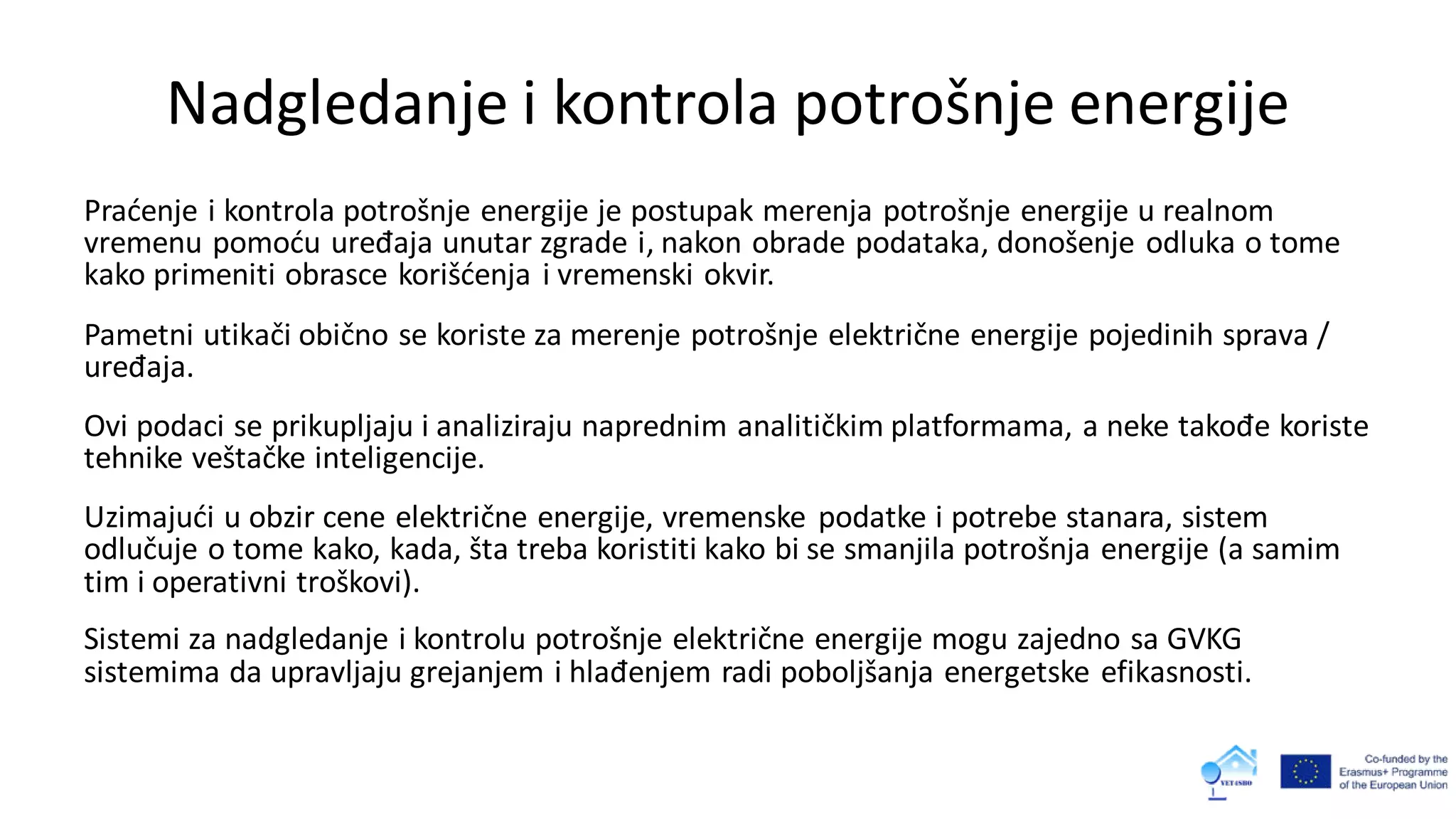

- 9. Nadgledanje i kontrolapotrošnje energije Praćenje i kontrola potrošnje energije je postupak merenja potrošnje energije u realnom vremenu pomoću uređaja unutar zgrade i, nakon obrade podataka, donošenje odluka o tome kako primeniti obrasce korišćenja i vremenski okvir. Pametni utikači obično se koriste za merenje potrošnje električne energije pojedinih sprava / uređaja. Ovi podaci se prikupljaju i analiziraju naprednim analitičkim platformama, a neke takođe koriste tehnike veštačke inteligencije. Uzimajući u obzir cene električne energije, vremenske podatke i potrebe stanara, sistem odlučuje o tome kako, kada, šta treba koristiti kako bi se smanjila potrošnja energije (a samim tim i operativni troškovi). Sistemi za nadgledanje i kontrolu potrošnje električne energije mogu zajedno sa GVKG sistemima da upravljaju grejanjem i hlađenjem radi poboljšanja energetske efikasnosti.

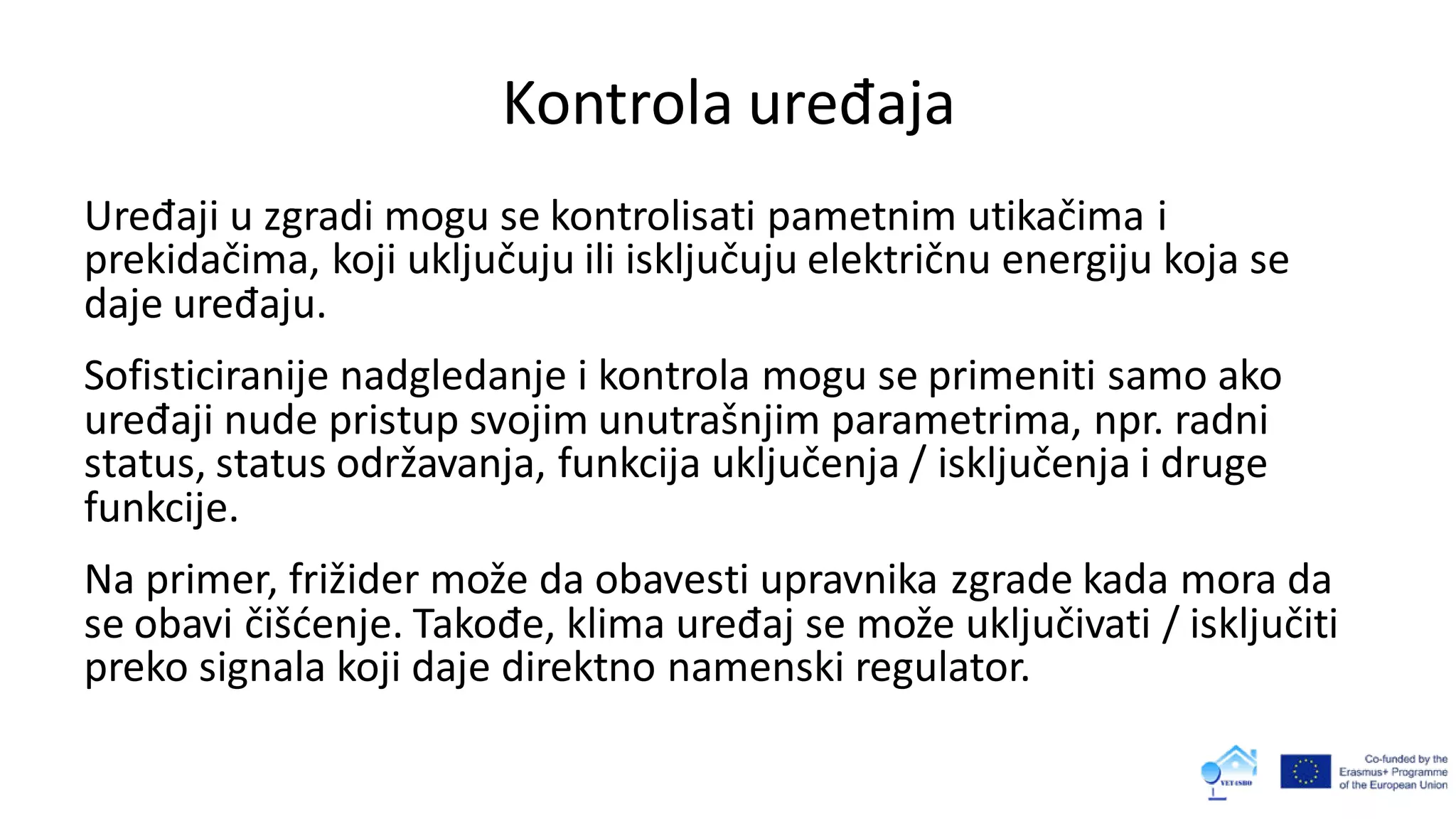

- 10. Kontrola uređaja Uređaji uzgradi mogu se kontrolisati pametnim utikačima i prekidačima, koji uključuju ili isključuju električnu energiju koja se daje uređaju. Sofisticiranije nadgledanje i kontrola mogu se primeniti samo ako uređaji nude pristup svojim unutrašnjim parametrima, npr. radni status, status održavanja, funkcija uključenja / isključenja i druge funkcije. Na primer, frižider može da obavesti upravnika zgrade kada mora da se obavi čišćenje. Takođe, klima uređaj se može uključivati / isključiti preko signala koji daje direktno namenski regulator.

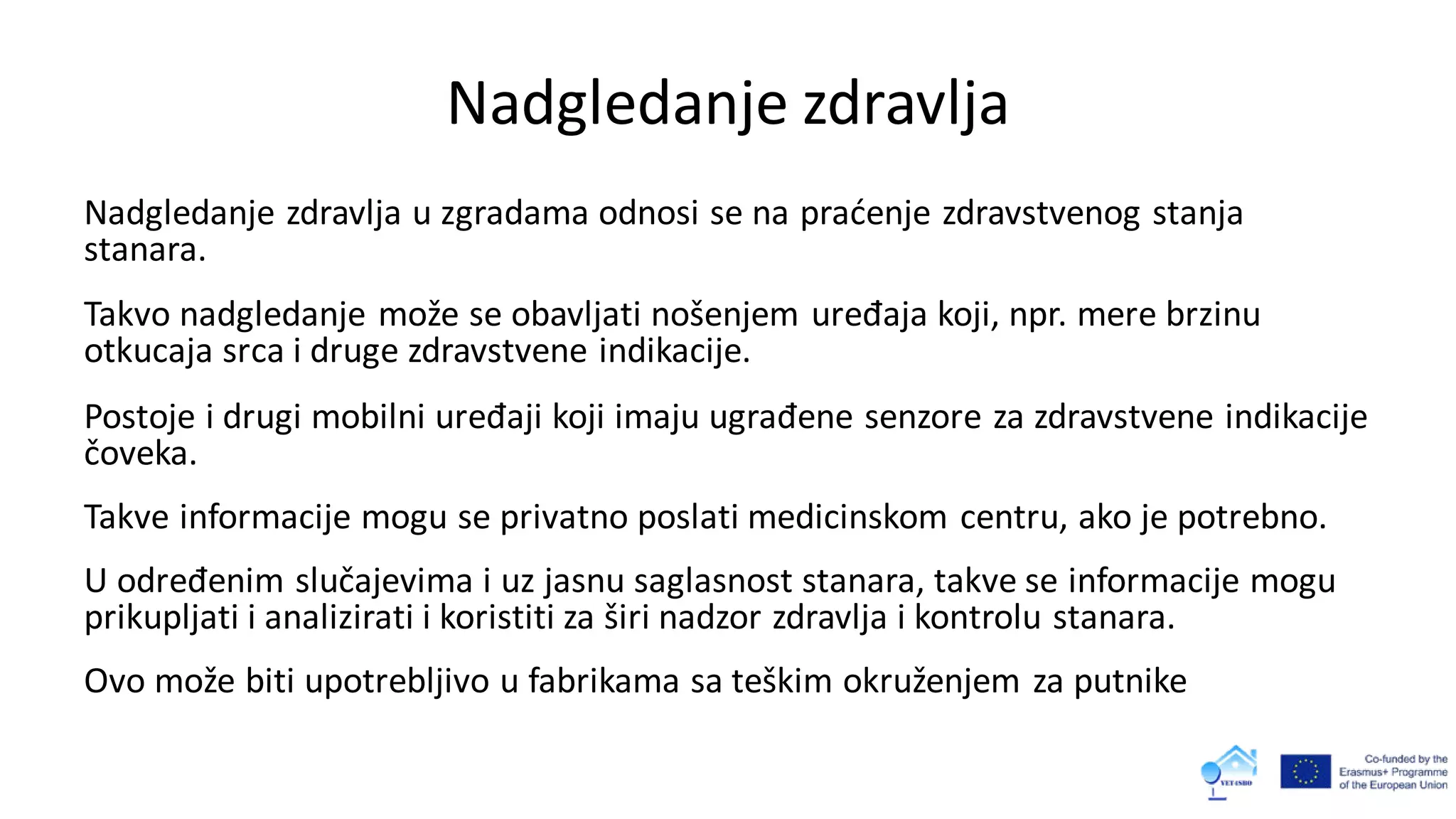

- 11. Nadgledanje zdravlja Nadgledanje zdravljau zgradama odnosi se na praćenje zdravstvenog stanja stanara. Takvo nadgledanje može se obavljati nošenjem uređaja koji, npr. mere brzinu otkucaja srca i druge zdravstvene indikacije. Postoje i drugi mobilni uređaji koji imaju ugrađene senzore za zdravstvene indikacije čoveka. Takve informacije mogu se privatno poslati medicinskom centru, ako je potrebno. U određenim slučajevima i uz jasnu saglasnost stanara, takve se informacije mogu prikupljati i analizirati i koristiti za širi nadzor zdravlja i kontrolu stanara. Ovo može biti upotrebljivo u fabrikama sa teškim okruženjem za putnike

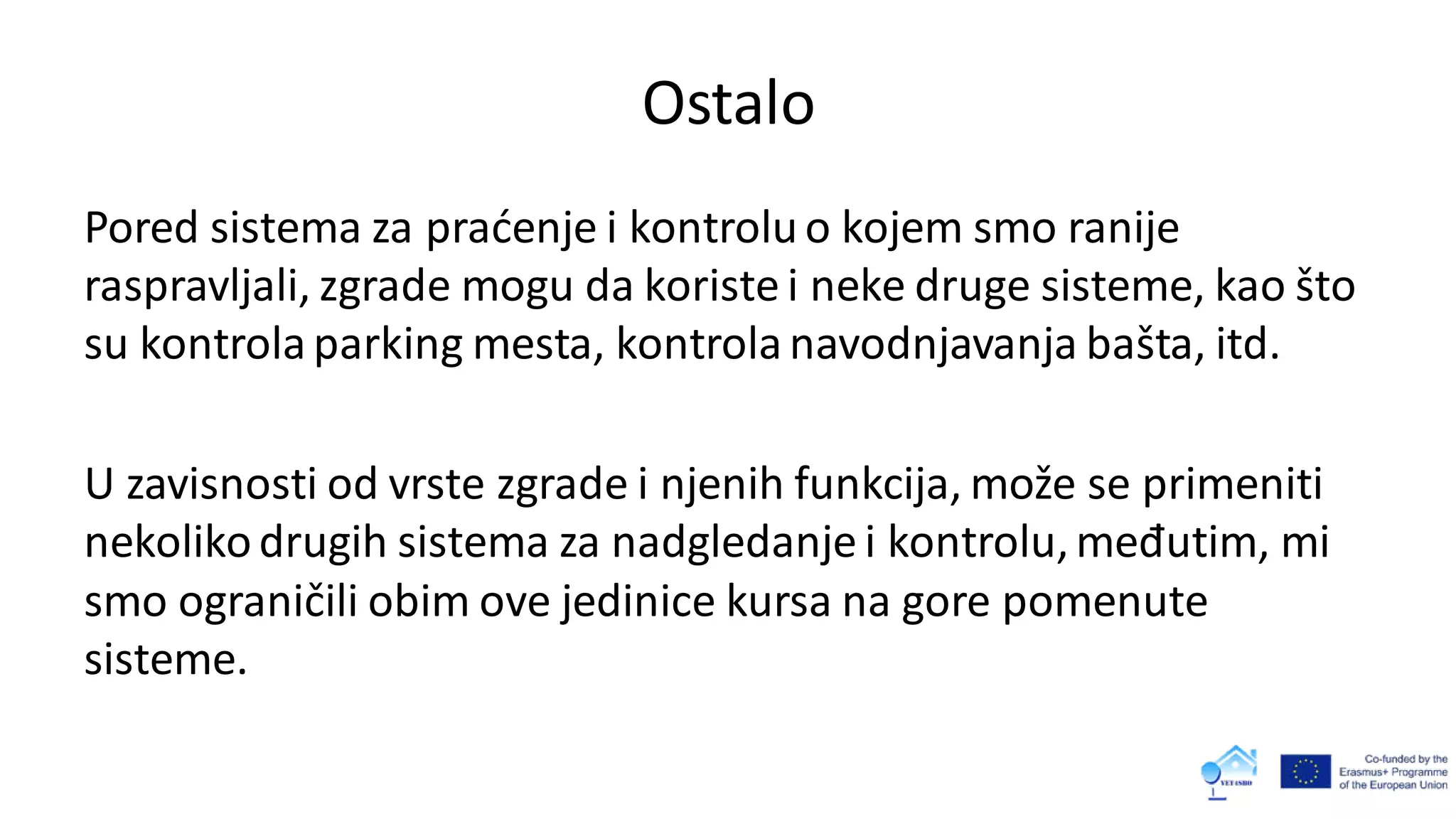

- 12. Ostalo Pored sistema zapraćenje i kontroluo kojem smo ranije raspravljali, zgrade mogu da koriste i neke druge sisteme, kao što su kontrolaparking mesta, kontrolanavodnjavanja bašta, itd. U zavisnosti od vrste zgrade i njenih funkcija, može se primeniti nekolikodrugih sistema za nadgledanje i kontrolu,međutim, mi smo ograničili obim ove jedinice kursa na gore pomenute sisteme.
- 13.

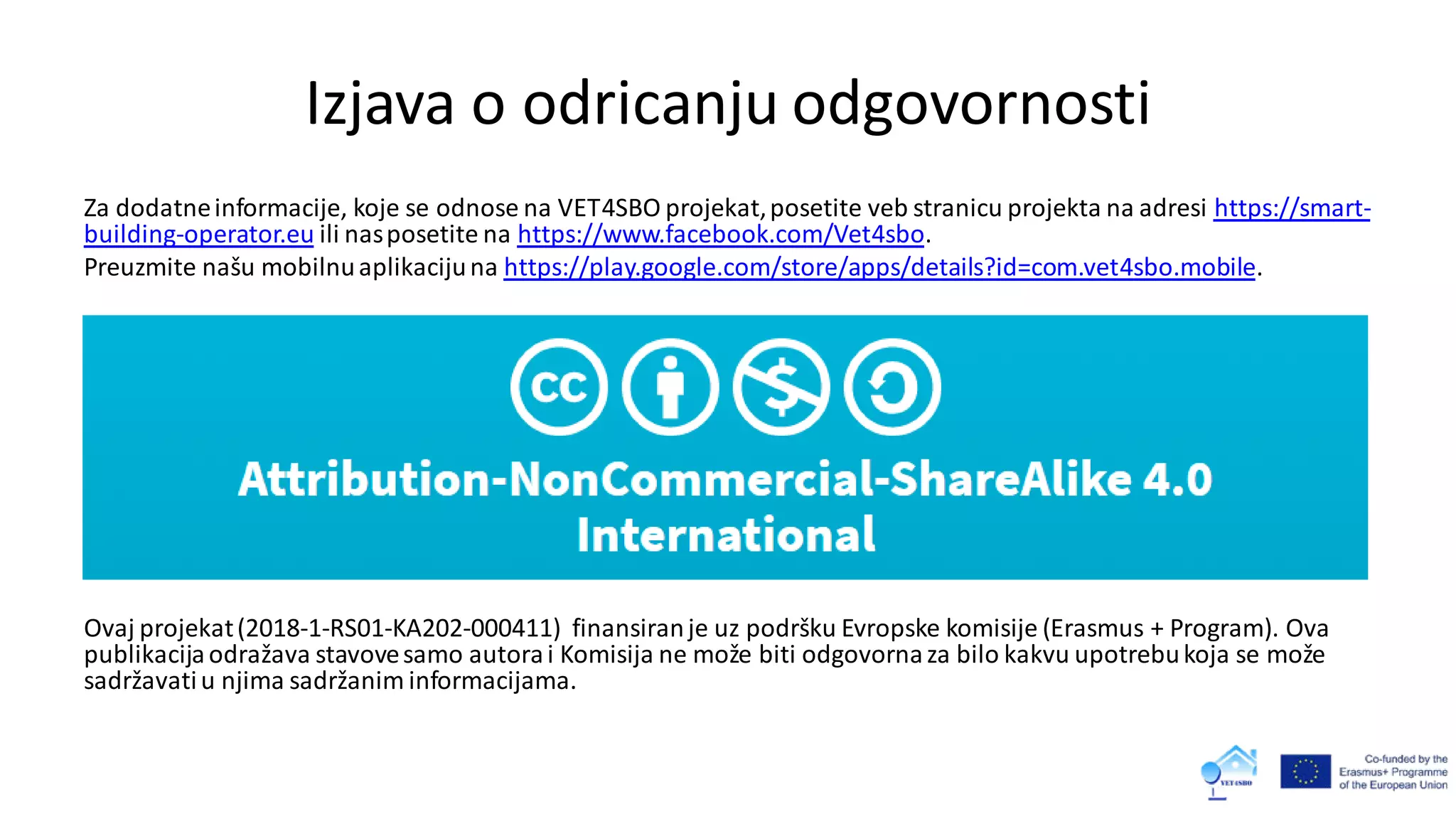

- 14. Izjava o odricanjuodgovornosti Za dodatneinformacije, koje se odnose na VET4SBO projekat,posetite veb stranicu projekta na adresi https://smart- building-operator.eu ili nasposetite na https://www.facebook.com/Vet4sbo. Preuzmite našu mobilnuaplikacijuna https://play.google.com/store/apps/details?id=com.vet4sbo.mobile. Ovaj projekat(2018-1-RS01-KA202-000411) finansiranje uz podršku Evropske komisije (Erasmus + Program). Ova publikacijaodražava stavovesamo autorai Komisija ne može biti odgovornaza bilo kakvu upotrebukoja se može sadržavatiu njima sadržanim informacijama.
