vmware vsphere 5

1. Září 2011
Michal Pázler, VCP,VSP
systems engineer
VMware vSphere 5
Co je nového od vSphere 4
Vladan Laxa, VCP,VSP,VTSP
systems engineer

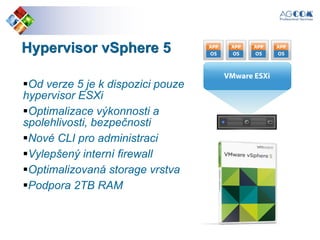

2. Hypervisor vSphere 5
Od verze 5 je k dispozici pouze
hypervisor ESXi
Optimalizace výkonnosti a
spolehlivosti, bezpečnosti
Nové CLI pro administraci
Vylepšený interní firewall
Optimalizovaná storage vrstva
Podpora 2TB RAM

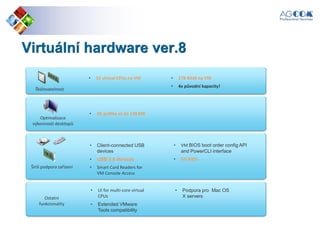

3. Virtuální hardware ver.8
Ostatní
funkcionality
• UI for multi-core virtual
CPUs
• Extended VMware
Tools compatibility
• Podpora pro Mac OS
X servers
Širší podpora zařízení
• Client-connected USB
devices
• USB 3.0 devices
• Smart Card Readers for
VM Console Access
• VM BIOS boot order config API
and PowerCLI interface
• EFI BIOS
• 3D grafika až do 128 MB
Optimalizace
výkonnosti desktopů
• 32 virtual CPUs na VM • 1TB RAM na VM
• 4x původní kapacity!
Škálovatelnost

4. ESXi 5.0 firewall
Orientovaný na služby, není nad iptables, bezstavový
Konfigurace skrze rozhraní VI klienta nebo CLI

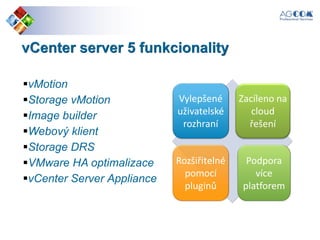

5. vCenter server 5 funkcionality
vMotion
Storage vMotion
Image builder
Webový klient
Storage DRS
VMware HA optimalizace
vCenter Server Appliance
Vylepšené
uživatelské
rozhraní
Zacíleno na
cloud
řešení
Rozšiřitelné
pomocí
pluginů
Podpora
více
platforem

6. vSphere 5 vMotion optimalizace
Multi NIC podpora
Až 4 x 10Gbit NIC
Až 16 1Gbit NIC
Jediná vMotion operace může
využít více NIC současně
Rychlejší vMotion umožňuje
více současně běžících migrací
vMotion podporovány i na lince
s horší odezvou (do 10ms)
VMware VMware
4 x 10Gbps
vMotion
vMotion
vMotion
vMotion

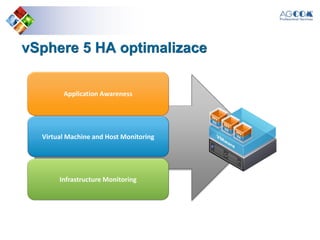

7. vSphere 5 HA optimalizace
Virtual Machine and Host Monitoring
Application Awareness
Infrastructure Monitoring

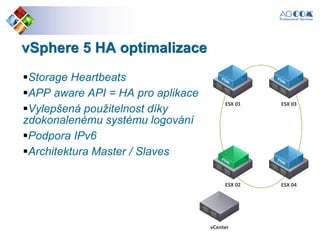

8. vSphere 5 HA optimalizace
Storage Heartbeats
APP aware API = HA pro aplikace
Vylepšená použitelnost díky
zdokonalenému systému logování
Podpora IPv6
Architektura Master / Slaves
ESX 01 ESX 03
ESX 04ESX 02
vCenter

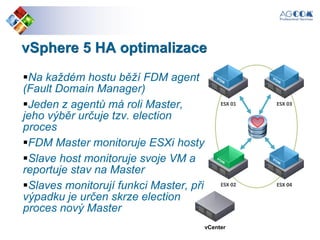

9. vSphere 5 HA optimalizace
ESX 01 ESX 03
ESX 04ESX 02
vCenter
Na každém hostu běží FDM agent
(Fault Domain Manager)
Jeden z agentů má roli Master,
jeho výběr určuje tzv. election
proces
FDM Master monitoruje ESXi hosty
Slave host monitoruje svoje VM a
reportuje stav na Master
Slaves monitorují funkci Master, při
výpadku je určen skrze election
proces nový Master

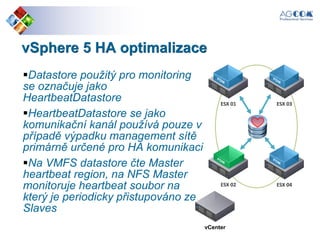

10. vSphere 5 HA optimalizace
ESX 01 ESX 03
ESX 04ESX 02
vCenter
Datastore použitý pro monitoring
se označuje jako
HeartbeatDatastore
HeartbeatDatastore se jako
komunikační kanál používá pouze v
případě výpadku management sítě
primárně určené pro HA komunikaci
Na VMFS datastore čte Master
heartbeat region, na NFS Master
monitoruje heartbeat soubor na
který je periodicky přistupováno ze
Slaves

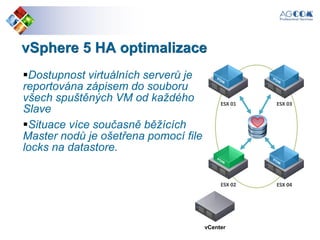

11. vSphere 5 HA optimalizace
ESX 01 ESX 03
ESX 04ESX 02
vCenter
Dostupnost virtuálních serverů je
reportována zápisem do souboru
všech spuštěných VM od každého
Slave
Situace více současně běžících
Master nodů je ošetřena pomocí file
locks na datastore.

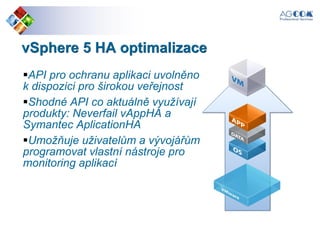

12. vSphere 5 HA optimalizace
API pro ochranu aplikaci uvolněno
k dispozici pro širokou veřejnost
Shodné API co aktuálně využívají
produkty: Neverfail vAppHA a
Symantec AplicationHA
Umožňuje uživatelům a vývojářům
programovat vlastní nástroje pro
monitoring aplikací

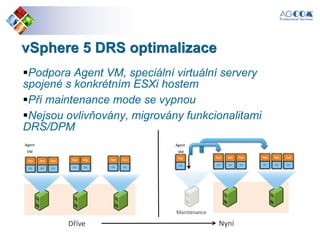

13. vSphere 5 DRS optimalizace
Podpora Agent VM, speciální virtuální servery
spojené s konkrétním ESXi hostem
Při maintenance mode se vypnou
Nejsou ovlivňovány, migrovány funkcionalitami
DRS/DPM
Maintenance
Agent
VM
Agent
VM
Dříve Nyní

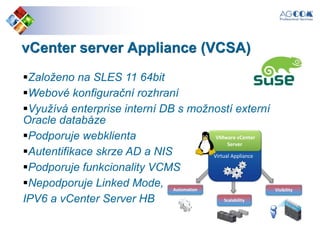

14. vCenter server Appliance (VCSA)
Založeno na SLES 11 64bit
Webové konfigurační rozhraní
Využívá enterprise interní DB s možností externí
Oracle databáze
Podporuje webklienta
Autentifikace skrze AD a NIS
Podporuje funkcionality VCMS
Nepodporuje Linked Mode,
IPV6 a vCenter Server HB
Automation
Scalability
Visibility
Virtual Appliance
VMware vCenter
Server

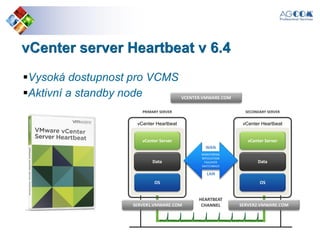

15. vCenter server Heartbeat v 6.4
Vysoká dostupnost pro VCMS
Aktivní a standby node
vCenter Heartbeat
vCenter Server
Data
OS
PRIMARY SERVER
vCenter Heartbeat
vCenter Server
Data
OS
SECONDARY SERVER
MONITORING
REPLICATION
FAILOVER
SWITCHBACK
WAN
LAN
HEARTBEAT
CHANNEL
VCENTER.VMWARE.COM
SERVER1.VMWARE.COM SERVER2.VMWARE.COM

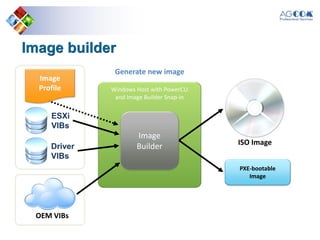

16. Image builder
ISO Image
OEM VIBs
ESXi
VIBs
Generate new image
Windows Host with PowerCLI
and Image Builder Snap-in
Driver
VIBs
PXE-bootable
Builder
Profile

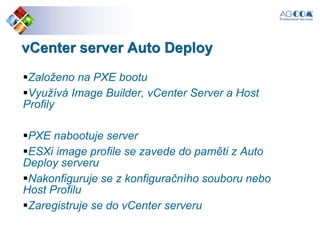

17. vCenter server Auto Deploy
Založeno na PXE bootu
Využívá Image Builder, vCenter Server a Host
Profily
PXE nabootuje server
ESXi image profile se zavede do paměti z Auto
Deploy serveru
Nakonfiguruje se z konfiguračního souboru nebo
Host Profilu
Zaregistruje se do vCenter serveru

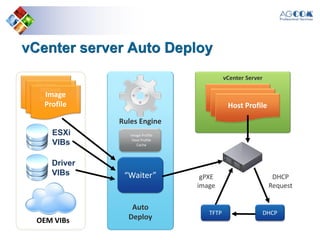

18. vCenter server Auto Deploy
Auto
Deploy
“Waiter”
OEM VIBs
ESXi
VIBs
Profile
Driver
VIBs
Profile
Profile
vCenter Server
Host Profile
Host Profile
Host Profile
Image Profile
Host Profile
Cache
Rules Engine
TFTP DHCP
gPXE
DHCP
Request

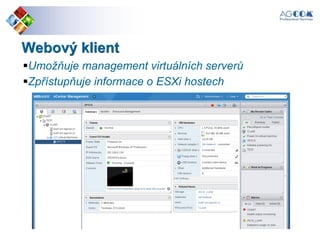

19. Webový klient
Umožňuje management virtuálních serverů
Zpřístupňuje informace o ESXi hostech

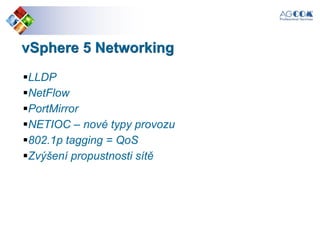

20. vSphere 5 Networking
LLDP
NetFlow
PortMirror
NETIOC – nové typy provozu
802.1p tagging = QoS
Zvýšení propustnosti sítě

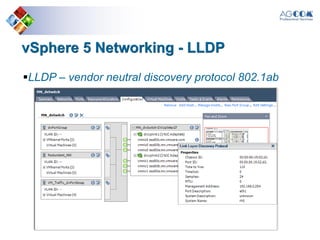

21. vSphere 5 Networking - LLDP
LLDP – vendor neutral discovery protocol 802.1ab

22. vSphere 5 Networking - NetFlow
NetFlow – síťový protokol sbírá informace o IP provozu
a zasílá je collectorům třetích stran jako je CA NetQoS,
NetScout
VDS
VM A VM B
trunk
Fyzický switchCollector
NetFlow session
Host
VM traffic
Legend :

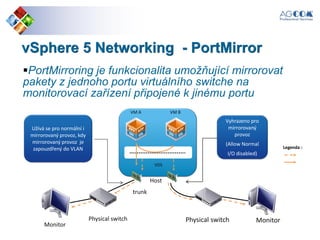

23. vSphere 5 Networking - PortMirror
PortMirroring je funkcionalita umožňující mirrorovat
pakety z jednoho portu virtuálního switche na
monitorovací zařízení připojené k jinému portu
VM A VM B
trunk
Physical switch
Monitor
Host
Legenda :
Užívá se pro normální i
mirrorovaný provoz, kdy
mirrorovaný provoz je
zapouzdřený do VLAN
Monitor
VDS
Physical switch
Vyhrazeno pro
mirrorovaný
provoz
(Allow Normal
I/O disabled)

24. vSphere 5 Network I/O Control (NETIOC)
Alokuje Shares a Limits pro různé druhy provozu
Poskytuje izolaci síťového provozu podle druhu
Zajišťuje SLA pro priorizované druhy provozu
Přináší navíc uživatelem definované druhy network
resource poolů
Nový Host Based Replication Trafic Type
QoS Tagging

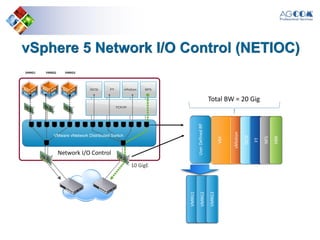

25. vSphere 5 Network I/O Control (NETIOC)
Network I/O Control
Total BW = 20 Gig
10 GigE
VMware vNetwork Distributed Switch
VMRG1
VMRG2
VMRG3
VM
vMotion
iSCSI
FT
NFS
HBR
UserDefinedRP
VMRG1 VMRG2 VMRG3

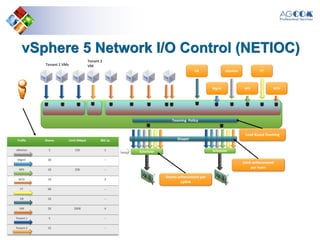

26. vSphere 5 Network I/O Control (NETIOC)
Mgmt NFS iSCSI
vMotion FT
Teaming Policy
VR
Tenant 2
VMTenant 1 VMs
Scheduler
Shaper
Scheduler
Shares enforcement per
uplink
Limit enforcement
per team
Load Based Teaming
Traffic Shares Limit (Mbps) 802.1p
vMotion 5 150 1
Mgmt 30 --
NFS 10 250 --
iSCSI 10 2
FT 60 --
VR 10 --
VM 20 2000 4
Tenant 1 5 --
Tenant 2 15 --

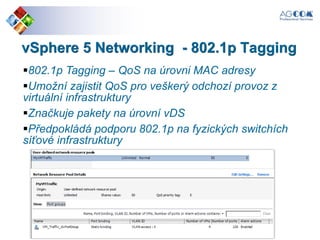

27. vSphere 5 Networking - 802.1p Tagging
802.1p Tagging – QoS na úrovni MAC adresy
Umožní zajistit QoS pro veškerý odchozí provoz z
virtuální infrastruktury
Značkuje pakety na úrovní vDS
Předpokládá podporu 802.1p na fyzických switchích
síťové infrastruktury

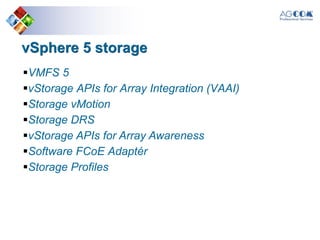

28. vSphere 5 storage
VMFS 5
vStorage APIs for Array Integration (VAAI)
Storage vMotion
Storage DRS
vStorage APIs for Array Awareness
Software FCoE Adaptér
Storage Profiles

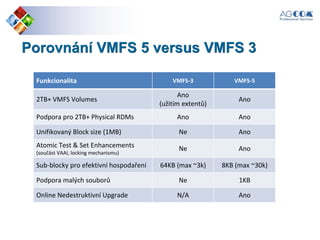

29. Porovnání VMFS 5 versus VMFS 3
Funkcionalita VMFS-3 VMFS-5
2TB+ VMFS Volumes
Ano
(užitím extentů)
Ano
Podpora pro 2TB+ Physical RDMs Ano Ano
Unifikovaný Block size (1MB) Ne Ano
Atomic Test & Set Enhancements
(součást VAAI, locking mechanismu)
Ne Ano
Sub-blocky pro efektivní hospodaření 64KB (max ~3k) 8KB (max ~30k)
Podpora malých souborů Ne 1KB
Online Nedestruktivní Upgrade N/A Ano

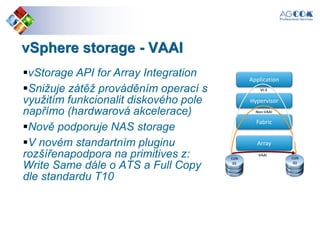

30. vSphere storage - VAAI
vStorage API for Array Integration
Snižuje zátěž prováděním operací s
využitím funkcionalit diskového pole
napřímo (hardwarová akcelerace)
Nově podporuje NAS storage
V novém standartním pluginu
rozšířenapodpora na primitives z:
Write Same dále o ATS a Full Copy
dle standardu T10
Application
Hypervisor
Fabric
Array
LUN
01
LUN
02
VI-3
Non-VAAI
VAAI

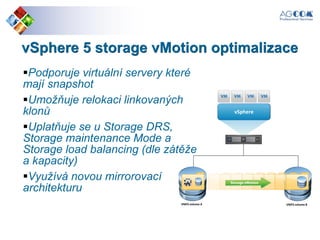

31. vSphere 5 storage vMotion optimalizace
Podporuje virtuální servery které
mají snapshot
Umožňuje relokaci linkovaných
klonů
Uplatňuje se u Storage DRS,
Storage maintenance Mode a
Storage load balancing (dle zátěže
a kapacity)
Využívá novou mirrorovací
architekturu
vSphere
VMFS volume A VMFS volume B

32. vSphere 5 storage I/O Control (SIOC)
Pro zajištění lepšího řízení storage byl ve
vSphere 4.1 implementován algoritmus SIOC pro
blokové storage zařízení, který zajišťuje alokaci
I/O zdrojů per VM
Ve vSphere 5 přicházíme s podporou pro NFS
Toto je zásadní pro I/O náročné aplikace jako
jsou databáze, Exchange

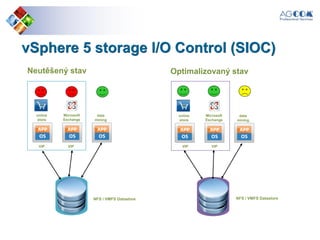

33. vSphere 5 storage I/O Control (SIOC)
Neutěšený stav
NFS / VMFS Datastore
online
store
data
mining
Microsoft
Exchange
Optimalizovaný stav
NFS / VMFS Datastore
online
store
data
mining
Microsoft
Exchange
VIP VIP VIP VIP

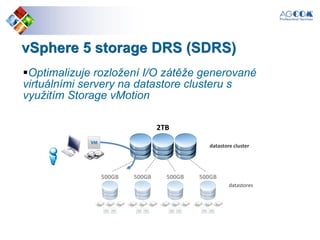

34. vSphere 5 storage DRS (SDRS)
Optimalizuje rozložení I/O zátěže generované
virtuálními servery na datastore clusteru s
využitím Storage vMotion
2TB
datastore cluster
datastores
500GB 500GB 500GB 500GB

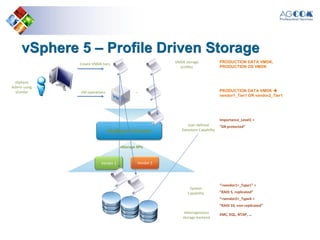

35. vSphere 5 – Profile Driven Storage
vSphere/vCenter
Vendor 2Vendor 1
vStorage APIs
vSphere
Admin using
vCenter
Heterogeneous
storage backend
EMC, EQL, NTAP, …
“<vendor1>_Type1” =
“RAID 5, replicated”
“<vendor2>_TypeA =
“RAID 10, non-replicated”
System
Capability
User-defined
Datastore Capability
Importance_Level1 =
“DR protected”
VMDK storage
profiles
Create VMDK tiers
PRODUCTION DATA VMDK,
PRODUCTION OS VMDK
+ PRODUCTION DATA VMDK 
vendor1_Tier1 OR vendor2_Tier1
VM operations

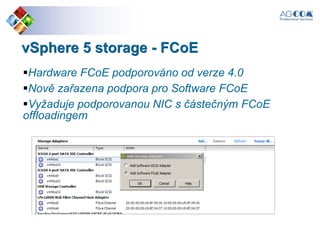

36. vSphere 5 storage - FCoE
Hardware FCoE podporováno od verze 4.0
Nově zařazena podpora pro Software FCoE
Vyžaduje podporovanou NIC s částečným FCoE
offloadingem

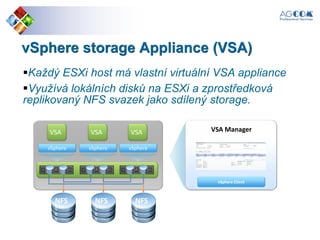

37. vSphere storage Appliance (VSA)
Každý ESXi host má vlastní virtuální VSA appliance
Využívá lokálních disků na ESXi a zprostředková
replikovaný NFS svazek jako sdílený storage.
vSphere vSphere vSphere
NFS NFS NFS
vSphere Client
VSA ManagerVSA VSA VSA

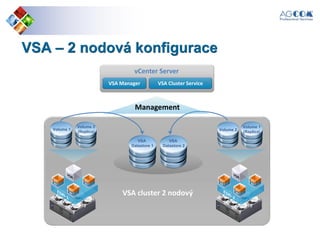

38. VSA – 2 nodová konfigurace
VSA cluster 2 nodový
Volume 1
Volume 1
(Replica)
VSA
Datastore 1
VSA
Datastore 2
VSA Manager VSA Cluster Service
vCenter Server
Management
Volume 2
(Replica) Volume 2

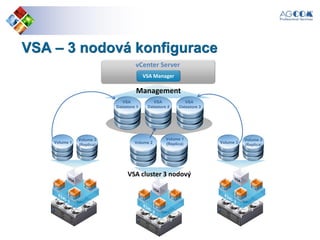

39. VSA – 3 nodová konfigurace
Volume 3
(Replica)
VSA Manager
vCenter Server
Management
VSA
Datastore 1
Volume 1
(Replica)Volume 2
VSA cluster 3 nodový
VSA
Datastore 3
Volume 1
VSA
Datastore 2
Volume 3
Volume 2
(Replica)

40. VSA cluster failover
Failover na VSA clusteru
se 2 hosty
VSA Manager VSA Cluster Service
vCenter Server
VSA
Datastore 1
VSA
Datastore 2
Management
Volume 1
(Replica)
Volume 2Volume 1
Volume 2
(Replica)

41. Co můžeme přednášet příště?
VMware Zimbra - silná konkurence pro
Exchange emailové řešení
VMware View 5 – virtuální desktopy
Aktuality z VMWORLD Europe 2011
Děkujeme za pozornost!
