Dokumen ini menjelaskan tentang pengaturan VLAN yang memungkinkan pembuatan jaringan secara virtual tanpa terikat pada lokasi fisik. Proses pengaturannya mencakup penggunaan aplikasi Packet Tracer untuk membuat PC, switch, dan mengkonfigurasi alamat IP serta VLAN untuk kelompok pengguna. Selain itu, dijelaskan juga pentingnya penggunaan VLAN dalam mengurangi biaya administrasi dan meningkatkan keamanan komunikasi.

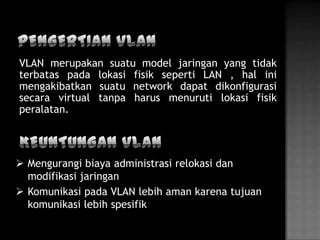

2. VLAN merupakan suatu model jaringan yang tidak
terbatas pada lokasi fisik seperti LAN , hal ini
mengakibatkan suatu network dapat dikonfigurasi
secara virtual tanpa harus menuruti lokasi fisik
peralatan.
 Mengurangi biaya administrasi relokasi dan
modifikasi jaringan
 Komunikasi pada VLAN lebih aman karena tujuan
komunikasi lebih spesifik

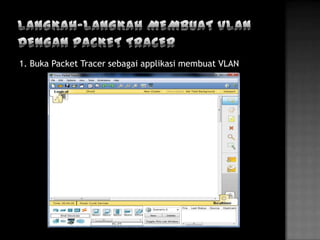

3. 1. Buka Packet Tracer sebagai applikasi membuat VLAN

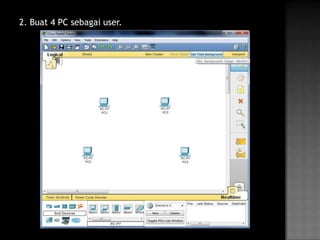

4. 2. Buat 4 PC sebagai user.

5. 3. Buat Switches sebagai sarana untuk menghubungkan ke 4 komputer.

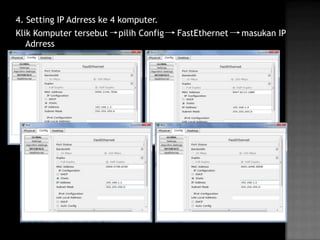

6. 4. Setting IP Adrress ke 4 komputer.
Klik Komputer tersebut pilih Config FastEthernet masukan IP
Adrress

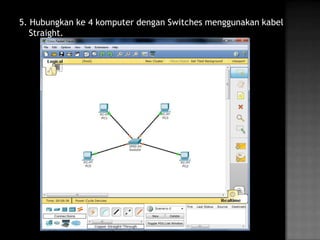

7. 5. Hubungkan ke 4 komputer dengan Switches menggunakan kabel
Straight.

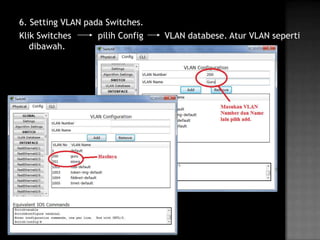

8. 6. Setting VLAN pada Switches.
Klik Switches pilih Config VLAN databese. Atur VLAN seperti
dibawah.

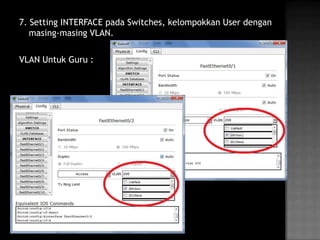

9. 7. Setting INTERFACE pada Switches, kelompokkan User dengan
masing-masing VLAN.
VLAN Untuk Guru :

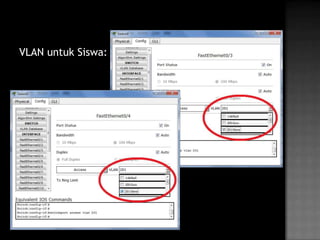

10. VLAN untuk Siswa:

11. 8. Lalukan percobaan. Klik Gambar surat pada Kiri bawah dari
Layar Packet Tracer.

12. Percobaan pada sesama VLAN.

13. Percobaan pada berbeda VLAN.
