Tugas UAS Logika Informatika membahas proses pembuatan tugas logika menggunakan software WinLogilab untuk membuat tabel kebenaran dan K-map serta menghasilkan rumus logika. Langkah-langkahnya meliputi instalasi WinLogilab, memilih Boolean Tutorial, memasukkan nilai tabel kebenaran, mengisi K-map, mengelilingi blok angka 1, dan menentukan rumus logika akhir.

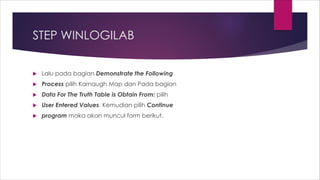

5. STEP WINLOGILAB
Lalu pada bagian Demonstrate the Following
Process pilih Karnaugh Map dan Pada bagian
Data For The Truth Table is Obtain From: pilih
User Entered Values. Kemudian pilih Continue
program maka akan muncul form berikut.

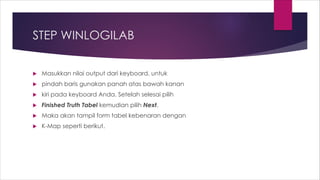

7. STEP WINLOGILAB
Masukkan nilai output dari keyboard, untuk
pindah baris gunakan panah atas bawah kanan
kiri pada keyboard Anda. Setelah selesai pilih
Finished Truth Tabel kemudian pilih Next.

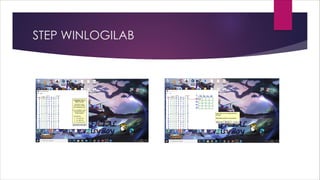

Maka akan tampil form tabel kebenaran dengan
K-Map seperti berikut.

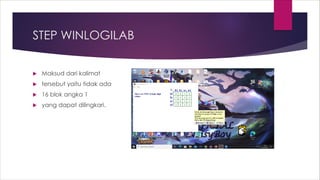

10. STEP WINLOGILAB
Maksud dari kalimat
tersebut yaitu tidak ada
16 blok angka 1
yang dapat dilingkari.

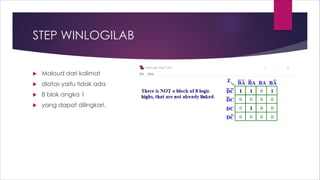

11. STEP WINLOGILAB
Maksud dari kalimat
diatas yaitu tidak ada
8 blok angka 1
yang dapat dilingkari.

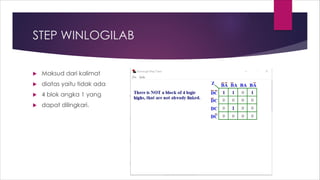

12. STEP WINLOGILAB
Maksud dari kalimat
diatas yaitu tidak ada
4 blok angka 1 yang
dapat dilingkari.

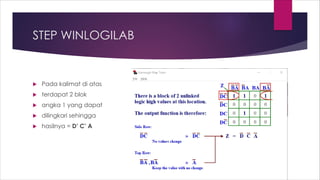

13. STEP WINLOGILAB
Pada kalimat di atas
terdapat 2 blok
angka 1 yang dapat
dilingkari sehingga
hasilnya = D’ C’ A

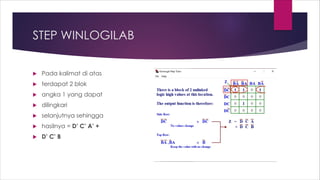

14. STEP WINLOGILAB
Pada kalimat di atas
terdapat 2 blok
angka 1 yang dapat
dilingkari
selanjutnya sehingga
hasilnya = D’ C’ A’ +
D’ C’ B

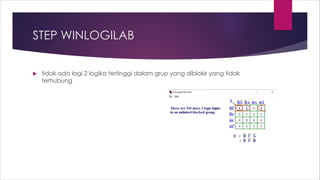

15. STEP WINLOGILAB
tidak ada lagi 2 logika tertinggi dalam grup yang diblokir yang tidak
terhubung

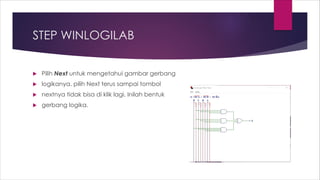

16. STEP WINLOGILAB
Pilih Next untuk mengetahui gambar gerbang
logikanya. pilih Next terus sampai tombol
nextnya tidak bisa di klik lagi. Inilah bentuk
gerbang logika.
