- 1. 20. Tehnološka konferencaSmart Com NASLOV PREZENTACIJE Ime Priimek Klaus Samardžić VIRTUALNE FUNKCIJE OMREŽJA (VNF)
- 2. 20. Tehnološka konferencaSmart Com Pot k abstrakciji • Zakaj bi potrebovali VNF v vašem omrežju? • Kako bi lahko implementirali VNF funkcionalnost? • Kdaj je pravi trenutek za spremembo pri ponujanju storitev v vašem omrežju? Der Blaue Reiter, 1903

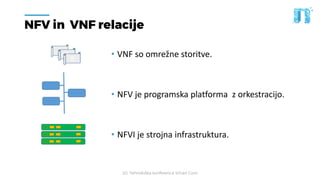

- 3. 20. Tehnološka konferencaSmart Com NFV in VNF relacije ß • VNF so omrežne storitve. • NFV je programska platforma z orkestracijo. • NFVI je strojna infrastruktura.
- 4. 20. Tehnološka konferencaSmart Com Zakaj bi potrebovali VNF v vašem omrežju? Ladja, 1918
- 5. 20. Tehnološka konferencaSmart Com NFV in VNF relacije Fotografija: Dušan Knežević 2018, kompozicija: Klaus Samardžić
- 6. 20. Tehnološka konferencaSmart Com Omrežje tretje generacije z dostopom do oblaka • „An Industry Initiative for Third Generation Network and Services“, November 2016 Industry Authors: MEF, ON.Lab, ONOS, OPEN-O, OpenDaylight (ODL), Open Neworking Foundation (ONF), Open Platform for NFV (OPNFV), TM Forum *Reproduced with permission of the MEF Forum
- 7. 20. Tehnološka konferencaSmart Com Kako implementirati VNF? Modra slika, 1925
- 8. 20. Tehnološka konferencaSmart Com NFV- MANO BSS OSS Orkestrator Omrežne Funkcijske Virtualizacije NFV Upravljalec (ci) Virtualnih Omrežnih Funkcij VNF Upravljalec(ci) Virtualizirane Infrastrukture VIM EMS VNF EMS VNF … … Katalog STORITEV VNF katalog NFV instance NFVI resursi VM VM VM Virtualizacijski sloj Os-Ma-nfvo Or-ViOr-Vnfm Vi-VnfmVn-Nf Nf-Vi Ve-Vnfm-em Ve-Vnfm-vnf

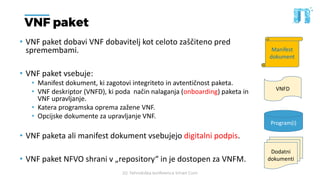

- 9. 20. Tehnološka konferencaSmart Com VNF paket • VNF paket dobavi VNF dobavitelj kot celoto zaščiteno pred spremembami. • VNF paket vsebuje: • Manifest dokument, ki zagotovi integriteto in avtentičnost paketa. • VNF deskriptor (VNFD), ki poda način nalaganja (onboarding) paketa in VNF upravljanje. • Katera programska oprema zažene VNF. • Opcijske dokumente za upravljanje VNF. • VNF paketa ali manifest dokument vsebujejo digitalni podpis. • VNF paket NFVO shrani v „repository“ in je dostopen za VNFM. Dodatni dokumenti VNFD Program(i) Manifest dokument

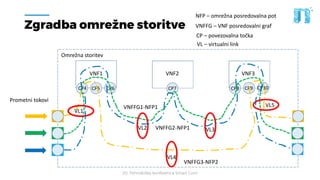

- 10. 20. Tehnološka konferencaSmart Com Zgradba omrežne storitve VNF1 VNF2 VNF3 CP4 CP5 CP6 CP7 CP8 CP9 CP10 VL1 VL2 VL3 VL4 VL5 CP – povezovalna točka VL – virtualni link VNFFG – VNF posredovalni graf NFP – omrežna posredovalna pot Omrežna storitev Prometni tokovi VNFFG3-NFP2 VNFFG1-NFP1 VNFFG2-NFP1
- 11. 20. Tehnološka konferencaSmart Com OpenFlow NETCONF/YANG SNMP CLI
- 12. 20. Tehnološka konferencaSmart Com Blue Planet NFVO orkestracija • Podpira ETSI ISGA NFV Rel.2 omrežne servisne modele z vizualizacijo in specifikacije VNF paketov. S tem poenostavi upravljanje življenjskih ciklov. • Uporaba TOSCA orodja za določitev servisnih predlog. • Odprti REST API. Blue Planet NFVO arhitektura in elementi Open REST API Storitvene Predloge (templates) Domain Control Adapterji resursov VNF povezovanje in vizualizacija Poslovne aplikacijeOSS/BSS VMware Domain Control VNFM Domain Control OpenStack Nadzor Domene Nadzor Domene Nadzor Domene

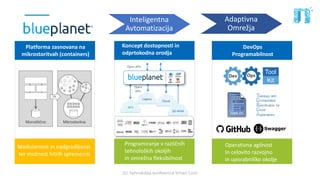

- 13. 20. Tehnološka konferencaSmart Com NFV Cloud SD-WAN Modularnost in nadgradljivost ter možnost hitrih sprememb Programiranje v različnih tehnoloških okoljih in omrežna fleksibilnost Operativna agilnost In celovito razvojno in uporabniško okolje Koncept dostopnosti in odprtokodna orodja Inteligentna Avtomatizacija Adaptivna Omrežja

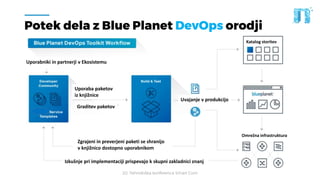

- 14. 20. Tehnološka konferencaSmart Com Potek dela z Blue Planet DevOps orodji Katalog storitev Omrežna infrastruktura Uporabniki in partnerji v Ekosistemu Uporaba paketov iz knjižnice Graditev paketov Uvajanje v produkcijo Izkušnje pri implementaciji prispevajo k skupni zakladnici znanj Zgrajeni in preverjeni paketi se shranijo v knjižnico dostopno uporabnikom
- 15. 20. Tehnološka konferencaSmart Com Kdaj je pravi trenutek? V modrem, 1925

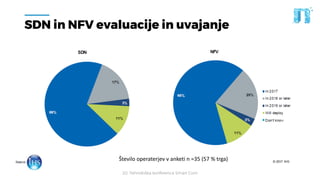

- 16. 20. Tehnološka konferencaSmart Com SDN in NFV evaluacije in uvajanje Število operaterjev v anketi n =35 (57 % trga)

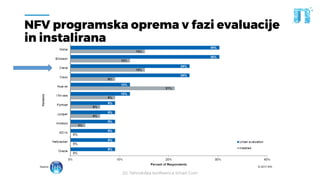

- 17. 20. Tehnološka konferencaSmart Com NFV programska oprema v fazi evaluacije in instalirana

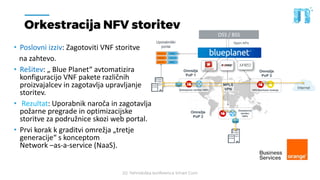

- 18. 20. Tehnološka konferencaSmart Com Orkestracija NFV storitev • Poslovni izziv: Zagotoviti VNF storitve na zahtevo. • Rešitev: „ Blue Planet“ avtomatizira konfiguracijo VNF pakete različnih proizvajalcev in zagotavlja upravljanje storitev. • Rezultat: Uporabnik naroča in zagotavlja požarne pregrade in optimizacijske storitve za podružnice skozi web portal. • Prvi korak k graditvi omrežja „tretje generacije“ s konceptom Network –as-a-service (NaaS). OSS / BSS Open APIs Omrežje PoP 1 Omrežje PoP 2 Omrežje PoP 3 InternetDostopovne storitve VNFs Dostopovna storitev VNFs VPN Storitvene funkcije Uporabniški portal MPLS VPN

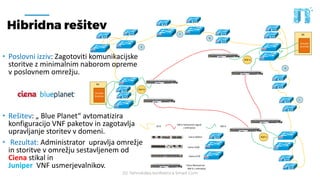

- 19. 20. Tehnološka konferencaSmart Com Hibridna rešitev • Poslovni izziv: Zagotoviti komunikacijske storitve z minimalnim naborom opreme v poslovnem omrežju. • Rešitev: „ Blue Planet“ avtomatizira konfiguracijo VNF paketov in zagotavlja upravljanje storitev v domeni. • Rezultat: Administrator upravlja omrežje in storitve v omrežju sestavljenem od Ciena stikal in Juniper VNF usmerjevalnikov. Ciena 3926m Ciena 5170 POP A POP C POP B 10 G Ciena 5160 Ciena Waveserver 400 G z enkripcijo DB Virtualni Strežniki 100 G koherentni signal z enkripcijo POP A 100 G 100 G 100 G 100 G 100 G cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSX VNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF cRSXVNF 100 G 100 G E F G H J 100 G DB Virtualni Strežniki

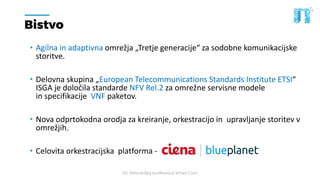

- 20. 20. Tehnološka konferencaSmart Com Bistvo • Agilna in adaptivna omrežja „Tretje generacije“ za sodobne komunikacijske storitve. • Delovna skupina „European Telecommunications Standards Institute ETSI“ ISGA je določila standarde NFV Rel.2 za omrežne servisne modele in specifikacije VNF paketov. • Nova odprtokodna orodja za kreiranje, orkestracijo in upravljanje storitev v omrežjih. • Celovita orkestracijska platforma -
- 21. 20. Tehnološka konferencaSmart Com IMATE VPRAŠANJE? www.smart-com.si/teh-konf Pišite mi na klaus.samardzic@smart-com.si
