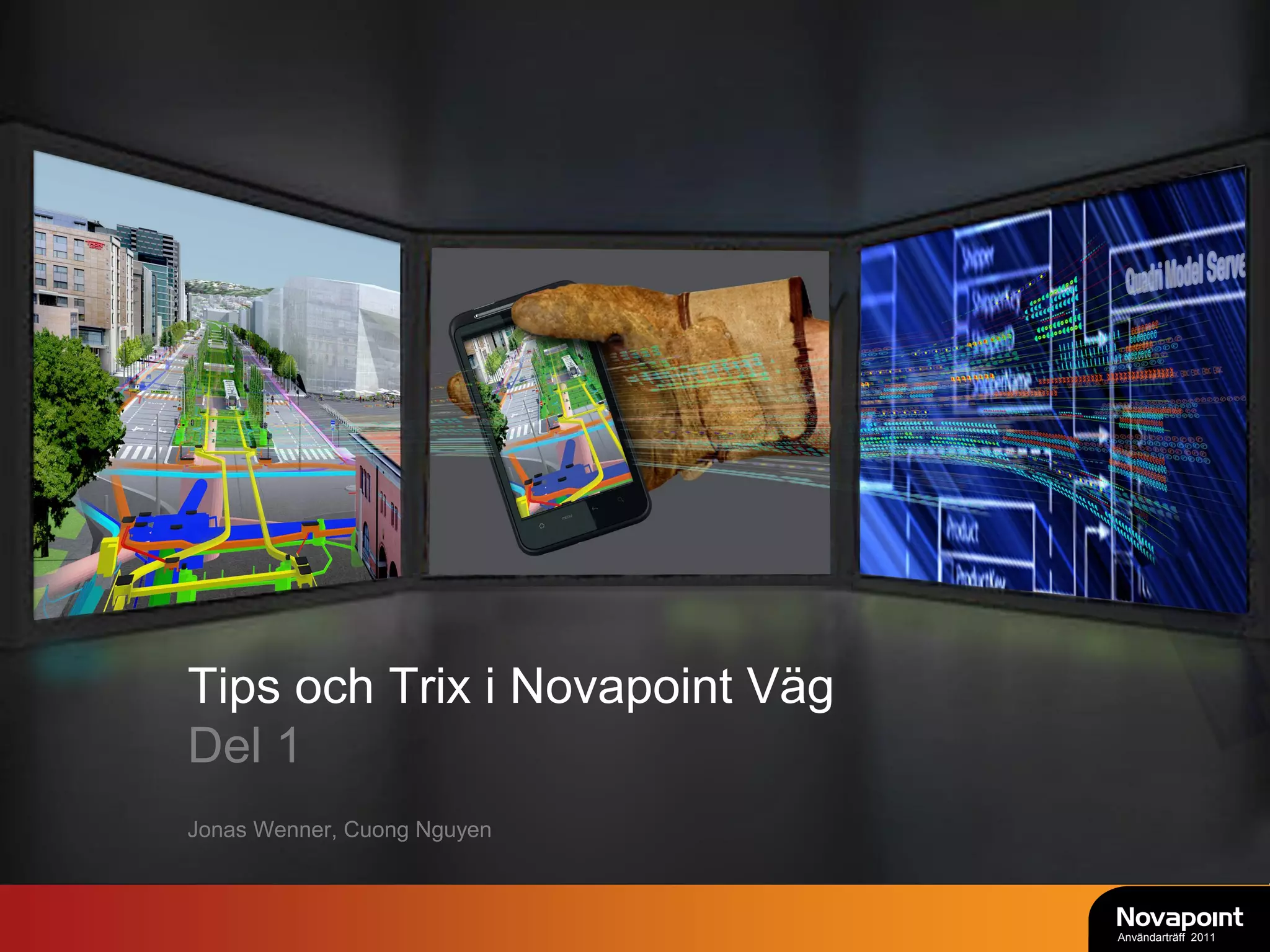

1. Tips och Trix i Novapoint Väg
Del 1
Jonas Wenner, Cuong Nguyen
Användarträff 2011
2. Agenda
Rampanslutning
Samordningsmodell med geo, bro, VA, belysning
Konfigurering av släntutritningsfunktionen
Användarträff 2011
3. Ramp
Förberedelser
En vägmodell av huvudvägen
En vägmodell av rampen
Där asfalten hänger ihop tillhör ytorna huvudvägen
Anpassa rampens profil efter huvudvägen (trådmodell)
Användarträff 2011
4. Huvudväg
- Skapa en linje som går från byggnosen vinkelrät ut till rampens beläggningskant
- Sätt ihop med beläggningskanten fram tills den punkt där rampen sticker av från
huvudvägen
- Spara i terrängmodellen och bredda huvudvägen mot denna linje (redan gjort)
Använd ”Extra sektionsbeteckning”
Ramp för att hitta mellan vilka punkter vi
skall bredda
Byggnos
Huvudväg
Användarträff 2011
5. Ramp
- Anpassa ramplinjens profil mot trådmodellen på huvudvägen (redan gjort)
- Bra att låta linjen gå lite längre än gänsen mellan modellerna
- Skapa en vägmodell och anpassa även rampens skevning efter huvudvägen
Det vi skall göra nu är att hitta en gränslinje mellan
vägmodellerna och lägga in denna.
Vi ger linjen plan och profildata och styr båda
vägmodellerna mot den i plan och profil, och avgränsar
båda modellerna mot linjen.
Användarträff 2011
6. Ramp
• Kilavfart eller parallellavfart
• Rampens linjeföring hämtas från VGU
Användarträff 2011
8. Virtual Map
- Vi avslutar med att titta på det «färdiga» resultatet i Virtual Map
* OBS modellen är försedd med viss extrautrustning i
form av bro, geoteknik och ledningar…
Användarträff 2011
9. Utritning av slänter från vägmodell
Konfiguration
*.ModelDwgCfg
Kan sparas och användas till olika vägmodeller
Egna inställningar för linjer till vägytor, släntmarkeringar &
vägområdesgräns
Lagernamn
Färg
Linjetyp
Linjevidd
Rita 3D-linjer
Användarträff 2011
