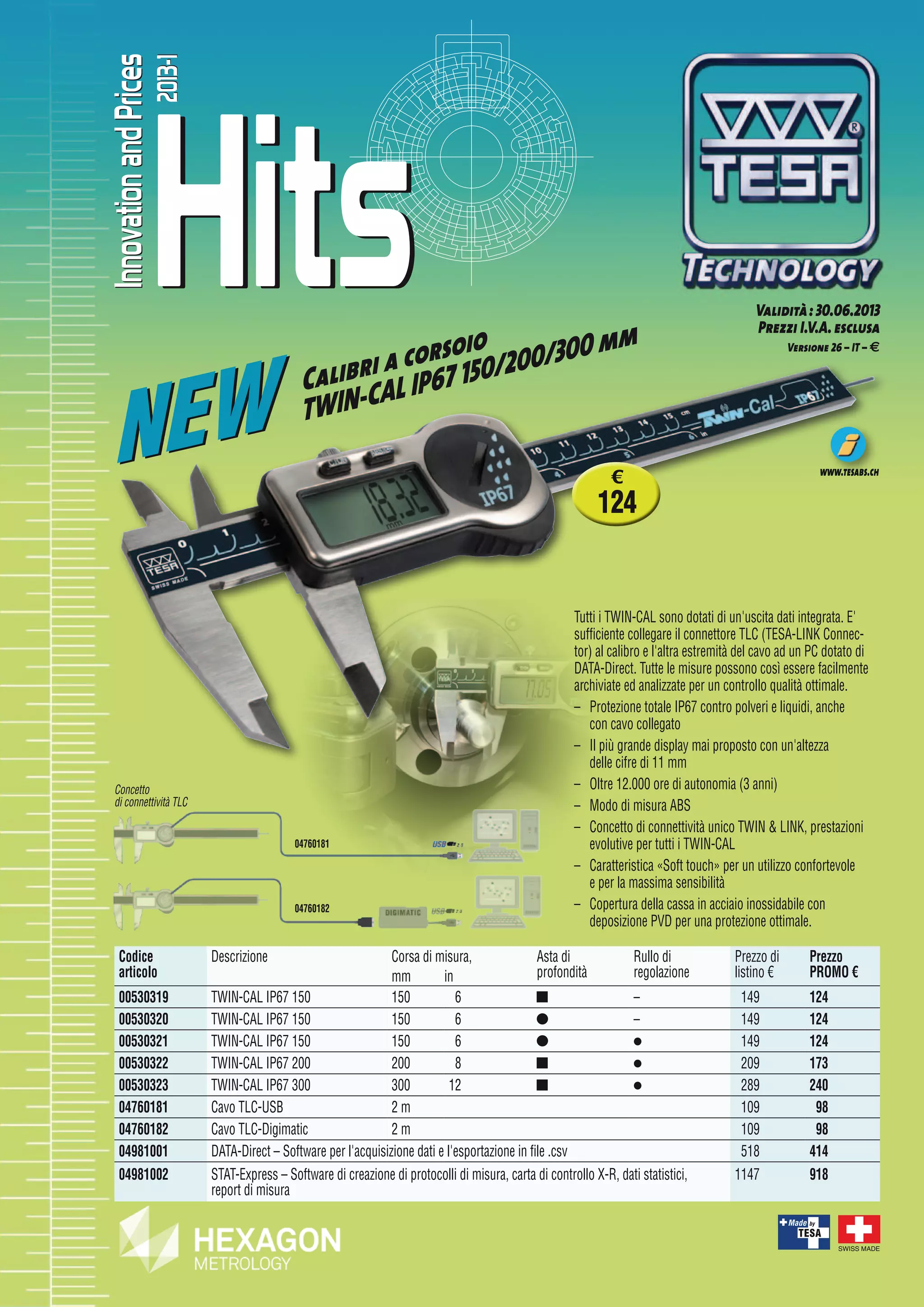

- 1. 1 SWISS MADE www.tesabs.ch NEW NEW Validità :30.06.2013 Prezzi I.V.A.esclusa Versione26 – IT – . Calibri a corsoio TWIN-CAL IP67 150/200/300 mm Tutti i TWIN-CAL sono dotati di un'uscita dati integrata. E' sufficiente collegare il connettore TLC (TESA-LINK Connec- tor) al calibro e l'altra estremità del cavo ad un PC dotato di DATA-Direct. Tutte le misure possono così essere facilmente archiviate ed analizzate per un controllo qualità ottimale. – Protezione totale IP67 contro polveri e liquidi, anche con cavo collegato – Il più grande display mai proposto con un'altezza delle cifre di 11 mm – Oltre 12.000 ore di autonomia (3 anni) – Modo di misura ABS – Concetto di connettività unico TWIN & LINK, prestazioni evolutive per tutti i TWIN-CAL – Caratteristica «Soft touch» per un utilizzo confortevole e per la massima sensibilità – Copertura della cassa in acciaio inossidabile con deposizione PVD per una protezione ottimale. Codice articolo Descrizione Corsa di misura, Asta di profondità Rullo di regolazione Prezzo di listino € Prezzo PROMO € mm in 00530319 TWIN-CAL IP67 150 150 6 – 149 124 00530320 TWIN-CAL IP67 150 150 6 – 149 124 00530321 TWIN-CAL IP67 150 150 6 l 149 124 00530322 TWIN-CAL IP67 200 200 8 l 209 173 00530323 TWIN-CAL IP67 300 300 12 l 289 240 04760181 Cavo TLC-USB 2 m 109 98 04760182 Cavo TLC-Digimatic 2 m 109 98 04981001 Data-Direct – Software per l'acquisizione dati e l'esportazione in file .csv 518 414 04981002 Stat-Express – Software di creazione di protocolli di misura, carta di controllo X-R, dati statistici, report di misura 1147 918 Concetto di connettività TLC 04760181 04760182 € 124

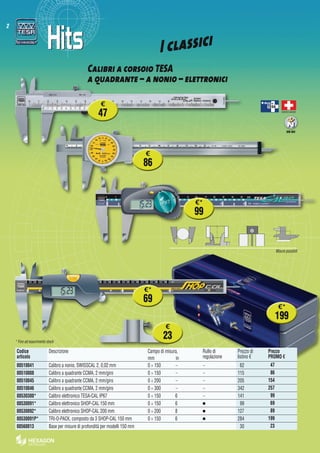

- 2. 2 Din 862 2 SWISS MADE Calibria corsoio TESA a quadrante – a nonio – elettronici I classici Codice articolo Descrizione Campo di misura, Rullo di regolazione Prezzo di listino € Prezzo PROMO € mm in 00510041 Calibro a nonio, SWISSCAL 2, 0,02 mm 0 ÷ 150 – – 62 47 00510008 Calibro a quadrante CCMA, 2 mm/giro 0 ÷ 150 – – 115 86 00510045 Calibro a quadrante CCMA, 2 mm/giro 0 ÷ 200 – – 205 154 00510046 Calibro a quadrante CCMA, 2 mm/giro 0 ÷ 300 – – 342 257 00530300* Calibro elettronico TESA-CAL IP67 0 ÷ 150 6 – 141 99 00530091* Calibro elettronico Shop-Cal 150 mm 0 ÷ 150 6 l 99 69 00530092* Calibro elettronico Shop-Cal 200 mm 0 ÷ 200 8 l 127 89 00530091P* Tri-o-Pack, composto da 3 Shop-Cal 150 mm 0 ÷ 150 6 l 284 199 00560013 Base per misure di profondità per modelli 150 mm 30 23 Misure possibili * Fino ad esaurimento stock € 47 € 86 €* 69 € 23 €* 99 €* 199

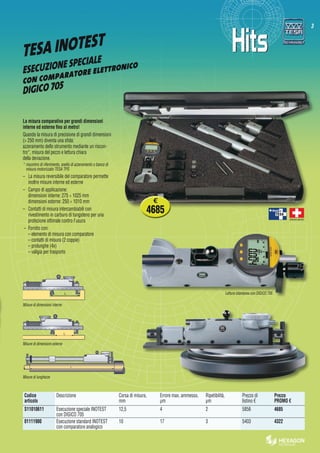

- 3. 3 3 SWISS MADE L L L La misuracomparativa per grandi dimensioni interne ed esterne fino al metro! Quando la misura di precisione di grandi dimensioni (> 250 mm) diventa una sfida: azzeramento dello strumento mediante un riscon- tro*, misura del pezzo e lettura chiara della deviazione. * riscontro di riferimento, anello di azzeramento o banco di misura motorizzato TESA TPS – La misura reversibile del comparatore permette inoltre misure interne ed esterne – Campo di applicazione: dimensioni interne: 275 ÷ 1025 mm dimensioni esterne: 250 ÷ 1010 mm – Contatti di misura intercambiabili con rivestimento in carburo di tungsteno per una protezione ottimale contro l'usura – Fornito con: – elemento di misura con comparatore – contatti di misura (2 coppie) – prolunghe (4x) – valigia per trasporto TESA INOTEST Misure di lunghezze Misure di dimensioni esterne Misure di dimensioni interne Lettura istantanea con DIGICO 705 ESECUZIONE SPECIALE con comparatore elettronico DIGICO 705 Codice articolo Descrizione Corsa di misura, mm Errore max. ammesso, µm Ripetibilità, µm Prezzo di listino € Prezzo PROMO € S11010611 Esecuzione speciale INOTEST con DIGICO 705 12,5 4 2 5856 4685 01111900 Esecuzione standard INOTEST con comparatore analogico 10 17 3 5403 4322 € 4685

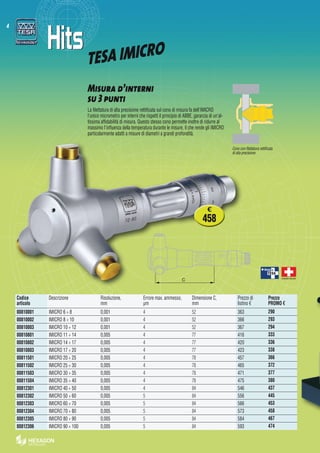

- 4. 4 SWISS MADE SWISS MADE SWISSMADE C Misura d’interni su 3 punti La filettatura di alta precisione rettificata sul cono di misura fa dell'IMICRO l'unico micrometro per interni che rispetti il principio di ABBE, garanzia di un'al- tissima affidabilità di misura. Questo stesso cono permette inoltre di ridurre al massimo l'influenza della temperatura durante le misure, il che rende gli IMICRO particolarmente adatti a misure di diametri a grandi profondità. Codice articolo Descrizione Risoluzione, mm Errore max. ammesso, µm Dimensione C, mm Prezzo di listino € Prezzo PROMO € 00810001 IMICRO 6 ÷ 8 0,001 4 52 363 290 00810002 IMICRO 8 ÷ 10 0,001 4 52 366 293 00810003 IMICRO 10 ÷ 12 0,001 4 52 367 294 00810801 IMICRO 11 ÷ 14 0,005 4 77 416 333 00810802 IMICRO 14 ÷ 17 0,005 4 77 420 336 00810803 IMICRO 17 ÷ 20 0,005 4 77 423 338 00811501 IMICRO 20 ÷ 25 0,005 4 78 457 366 00811502 IMICRO 25 ÷ 30 0,005 4 78 465 372 00811503 IMICRO 30 ÷ 35 0,005 4 78 471 377 00811504 IMICRO 35 ÷ 40 0,005 4 78 475 380 00812301 IMICRO 40 ÷ 50 0,005 4 84 546 437 00812302 IMICRO 50 ÷ 60 0,005 5 84 556 445 00812303 IMICRO 60 ÷ 70 0,005 5 84 566 453 00812304 IMICRO 70 ÷ 80 0,005 5 84 573 458 00812305 IMICRO 80 ÷ 90 0,005 5 84 584 467 00812306 IMICRO 90 ÷ 100 0,005 5 84 593 474 TESA IMICRO Cono con filettatura rettificata di alta precisione € 458

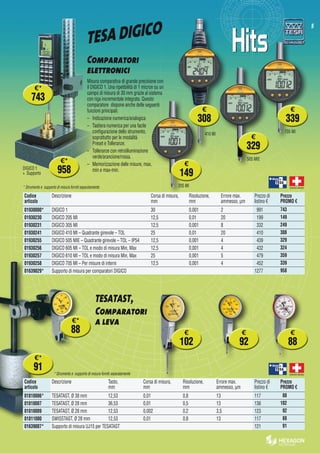

- 5. 5 SWISS MADE SWISS MADE 205MI 505 MIE 705 MI 410 MI Comparatori elettronici Misura comparativa di grande precisione con il DIGICO 1. Una ripetibilità di 1 micron su un campo di misura di 30 mm grazie al sistema con riga incrementale integrata. Questo comparatore dispone anche delle seguenti funzioni principali: – Indicazione numerica/analogica – Tastiera numerica per una facile configurazione dello strumento, soprattutto per le modalità Preset e Tolleranze. – Tolleranze con retroilluminazione verde/arancione/rossa. – Memorizzazione delle misure, max, min e max-min. TESA DIGICO Codice articolo Descrizione Corsa di misura, mm Risoluzione, mm Errore max. ammesso, µm Prezzo di listino € Prezzo PROMO € 01930000* DIGICO 1 30 0,001 2 991 743 01930230 DIGICO 205 MI 12,5 0,01 20 199 149 01930231 DIGICO 305 MI 12,5 0,001 8 332 249 01930241 DIGICO 410 MI – Quadrante girevole – TOL 25 0,01 20 410 308 01930255 DIGICO 505 MIE – Quadrante girevole – TOL – IP54 12,5 0,001 4 439 329 01930256 DIGICO 605 MI – TOL e modo di misura Min, Max 12,5 0,001 4 432 324 01930257 DIGICO 610 MI – TOL e modo di misura Min, Max 25 0,001 5 479 359 01930258 DIGICO 705 MI – Per misure di interni 12,5 0,001 4 452 339 01639029* Supporto di misura per comparatori DIGICO 1277 958 Codice articolo Descrizione Tasto, mm Corsa di misura, mm Risoluzione, mm Errore max. ammesso, µm Prezzo di listino € Prezzo PROMO € 01810006* TESATAST, Ø 38 mm 12,53 0,01 0,8 13 117 88 01810007 TESATAST, Ø 28 mm 36,53 0,01 0,5 13 136 102 01810009 TESATAST, Ø 28 mm 12,53 0,002 0,2 3,5 123 92 01811000 SWISSTAST, Ø 28 mm 12,53 0,01 0,8 13 117 88 01639007* Supporto di misura UJ15 per TESATAST 121 91 TESATAST, Comparatori a leva * Strumento e supporto di misura forniti separatamente * Strumento e supporto di misura forniti separatamente DIGICO 1 + Supporto €* 958 €* 88 € 339 € 308 € 88 €* 91 € 92 €* 743 € 329 € 149 € 102

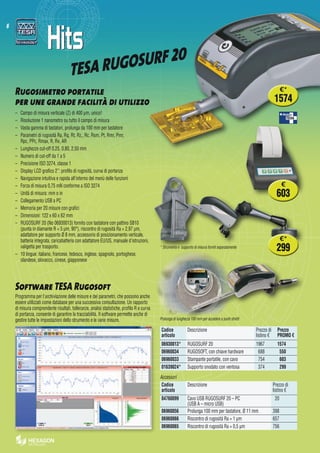

- 6. 6 TESA RUGOSURF 20 Rugosimetroportatile per une grande facilità di utilizzo – Campo di misura verticale (Z) di 400 μm, unico! – Risoluzione 1 nanometro su tutto il campo di misura – Vasta gamma di tastatori, prolunga da 100 mm per tastatore – Parametri di rugosità Ra, Rq, Rt, Rz,, Rc, Rsm, Pt, Rmr, Pmr, Rpc, PPc, Rmax, R, Rx, AR – Lunghezze cut-off 0,25, 0,80, 2,50 mm – Numero di cut-off da 1 a 5 – Precisione ISO 3274, classe 1 – Display LCD grafico 2’’: profilo di rugosità, curva di portanza – Navigazione intuitiva e rapida all'interno del menù delle funzioni – Forza di misura 0,75 mN conforme a ISO 3274 – Unità di misura: mm o in – Collegamento USB a PC – Memoria per 20 misure con grafici – Dimensioni: 122 x 60 x 62 mm – RUGOSURF 20 (No 06930013) fornito con tastatore con pattino SB10 (punta in diamante R = 5 µm, 90°), riscontro di rugosità Ra = 2,97 µm, adattatore per supporto Ø 8 mm, accessorio di posizionamento verticale, batteria integrata, caricabatteria con adattatore EU/US, manuale d'istruzioni, valigetta per trasporto. – 10 lingue: italiano, francese, tedesco, inglese, spagnolo, portoghese, olandese, slovacco, cinese, giapponese Software TESA Rugosoft Programma per l'archiviazione delle misure e dei parametri, che possono anche essere utilizzati come database per una successiva consultazione. Un rapporto di misura comprendente risultati, tolleranze, analisi statistiche, profilo R e curva di portanza, consente di garantire la tracciabilità. Il software permette anche di gestire tutte le impostazioni dello strumento e le varie misure. Accessori Codice articolo Descrizione Prezzo di listino € 04760099 Cavo USB RUGOSURF 20 – PC (USB A – micro USB) 20 06960056 Prolunga 100 mm per tastatore, Ø 11 mm 398 06960066 Riscontro di rugosità Ra = 1 µm 657 06960065 Riscontro di rugosità Ra = 0,5 µm 756 Codice articolo Descrizione Prezzo di listino € Prezzo PROMO € 06930013* RUGOSURF 20 1967 1574 06960034 RUGOSOFT, con chiave hardware 688 550 06960033 Stampante portatile, con cavo 754 603 01639024* Supporto snodato con ventosa 374 299 * Strumento e supporto di misura forniti separatamente Prolunga di lunghezza 100 mm per accedere a punti stretti €* 299 € 603 €* 1574
- 7. 7 SWISS MADE Certificat d’étalonnage Kalibrierschein Certificateof Calibration 7 0 0 0 Y X 0 0 YW XW 0 YG XG A 6x ø ... A Strumenti autonomi e polivalenti che diventeranno il riferimento della vostra officina ! Le colonne di misura TESA permettono di misurare in modo semplice, rapido ed estremamente preciso, una grandissima quantità di caratteristiche tra cui altezze, scanalature, tenoni, fori o alberi. Esempio di misura : 1 direzione, 2 sensi di misura TESA-HITE > TESA-HITE magna > TESA-HITE plus M > MICRO-HITE > MICRO-HITE plus M > Esempio di misura : 2 direzioni, 2 sensi di misura Le colonne di misura TESA Codice articolo Descrizione Corsa di misura, mm Errore max. ammesso, µm Prezzo di listino € Prezzo PROMO € 00730034 Micro-Hite 600 615 (2 + 3 • L) µm, L in m 5940 4990 00730043 Tesa-Hite 400 415 (2,5 + 4 • L) µm, L in m 3988 3190 00730047 Tesa-Hite Magna 400 415 8 2800 2240 00730057 Tesa-Hite plus M 400 con stampante 405 (2 + 3 • L) µm, L in m 5612 4490 00730058 Tesa-Hite plus M 700 con stampante 705 (2 + 3 • L) µm, L in m 6237 4990 00730064 Micro-Hite plus M 600 615 (1,9 + 1,5 • L ) µm, L in m 5702 4790 00760148 Set completo di accessori per colonne di misura TESA (17 elementi) 2488 1990 00760163 Tastiera per MICRO-HITE con stampante 952 800 00760220 Tastiera per MICRO-HITE plus M con stampante 1060 890 * Prezzo con tastiera € 890 € 1990 €* 5680 €* 4990 €* 4490 €* 3190 €* 5790 €* 2240 € 800
