1. 1

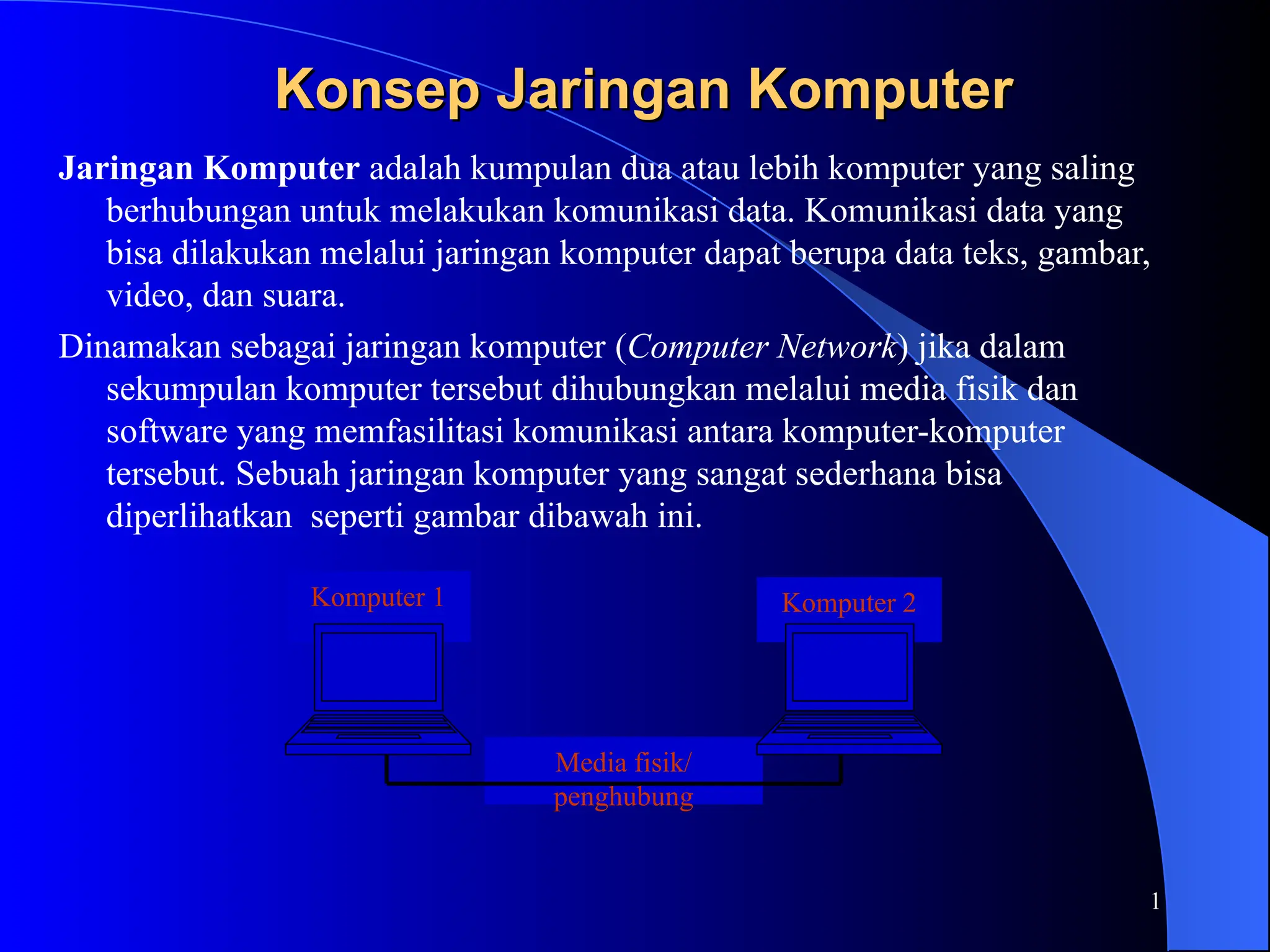

Konsep Jaringan Komputer
Konsep Jaringan Komputer
Jaringan Komputer adalah kumpulan dua atau lebih komputer yang saling
berhubungan untuk melakukan komunikasi data. Komunikasi data yang
bisa dilakukan melalui jaringan komputer dapat berupa data teks, gambar,
video, dan suara.
Dinamakan sebagai jaringan komputer (Computer Network) jika dalam
sekumpulan komputer tersebut dihubungkan melalui media fisik dan
software yang memfasilitasi komunikasi antara komputer-komputer
tersebut. Sebuah jaringan komputer yang sangat sederhana bisa
diperlihatkan seperti gambar dibawah ini.
Media fisik/
penghubung
Komputer 2
Komputer 1

2. 2
Keuntungan Penggunaan Jaringan Komputer
Keuntungan Penggunaan Jaringan Komputer
Dengan dibangunnya sistem jaringan komputer akan
memberikan keuntungan - keuntungan yaitu :
 Dapat saling berbagi (Sharing) sumber daya peralatan (devices)
secara bersama seperti harddisk, printer, modem, dan lain
sebagainya tanpa harus memindahkan peralatan-peralatan
tersebut kepada yang membutuhkan. Dengan demikian
terjadi peningkatan efesiensi waktu dalam operasi dan biaya
pembelian hardware.
 Dapat saling berbagi (Sharing) penggunaan file atau data yang
ada pada server atau pada masing - masing workstation.
 Aplikasi dapat dipakai bersama sama (multiuser)
 Akses ke jaringan memakai nama, password dan pengaturan
hak untuk data-data rahasia, sehingga masing-masing
pengguna memiliki otorisasi.

3. 3

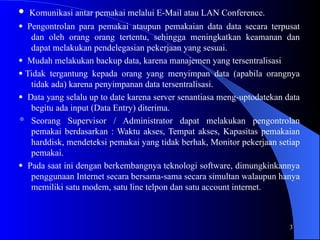

 Komunikasi antar pemakai melalui E-Mail atau LAN Conference.
 Pengontrolan para pemakai ataupun pemakaian data data secara terpusat
dan oleh orang orang tertentu, sehingga meningkatkan keamanan dan
dapat melakukan pendelegasian pekerjaan yang sesuai.
Mudah melakukan backup data, karena manajemen yang tersentralisasi
 Tidak tergantung kepada orang yang menyimpan data (apabila orangnya
tidak ada) karena penyimpanan data tersentralisasi.
 Data yang selalu up to date karena server senantiasa meng-uptodatekan data
begitu ada input (Data Entry) diterima.
 Seorang Supervisor / Administrator dapat melakukan pengontrolan
pemakai berdasarkan : Waktu akses, Tempat akses, Kapasitas pemakaian
harddisk, mendeteksi pemakai yang tidak berhak, Monitor pekerjaan setiap
pemakai.
 Pada saat ini dengan berkembangnya teknologi software, dimungkinkannya
penggunaan Internet secara bersama-sama secara simultan walaupun hanya
memiliki satu modem, satu line telpon dan satu account internet.

4. 4

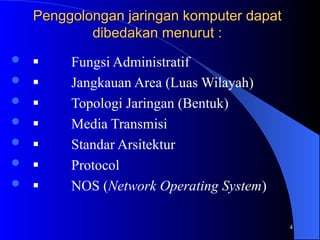

Penggolongan jaringan komputer dapat
Penggolongan jaringan komputer dapat
dibedakan menurut :
dibedakan menurut :
  Fungsi Administratif
  Jangkauan Area (Luas Wilayah)
  Topologi Jaringan (Bentuk)
  Media Transmisi
  Standar Arsitektur
  Protocol
  NOS (Network Operating System)

5. "Pengantar Teknologi Informasi",
Aji Supriyanto,salemba-jkt-2005
5

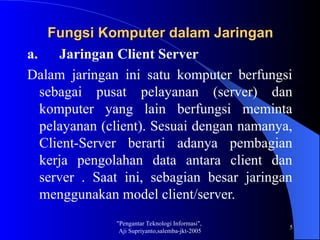

Fungsi Komputer dalam Jaringan
Fungsi Komputer dalam Jaringan
a. Jaringan Client Server
Dalam jaringan ini satu komputer berfungsi
sebagai pusat pelayanan (server) dan
komputer yang lain berfungsi meminta
pelayanan (client). Sesuai dengan namanya,
Client-Server berarti adanya pembagian
kerja pengolahan data antara client dan
server . Saat ini, sebagian besar jaringan
menggunakan model client/server.

6. 6

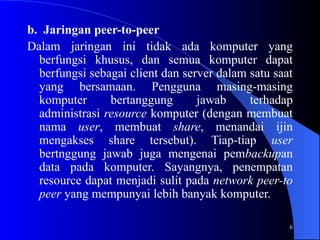

b. Jaringan peer-to-peer
Dalam jaringan ini tidak ada komputer yang
berfungsi khusus, dan semua komputer dapat
berfungsi sebagai client dan server dalam satu saat
yang bersamaan. Pengguna masing-masing
komputer bertanggung jawab terhadap
administrasi resource komputer (dengan membuat
nama user, membuat share, menandai ijin
mengakses share tersebut). Tiap-tiap user
bertnggung jawab juga mengenai pembackupan
data pada komputer. Sayangnya, penempatan
resource dapat menjadi sulit pada network peer-to
peer yang mempunyai lebih banyak komputer.

7. 7

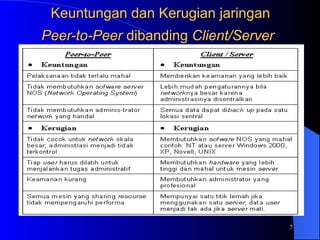

Keuntungan dan Kerugian jaringan
Keuntungan dan Kerugian jaringan
Peer-to-Peer
Peer-to-Peer dibanding
dibanding Client/Server
Client/Server

8. 8

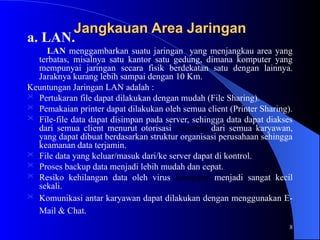

Jangkauan Area Jaringan
Jangkauan Area Jaringan
a. LAN.
LAN menggambarkan suatu jaringan yang menjangkau area yang
terbatas, misalnya satu kantor satu gedung, dimana komputer yang
mempunyai jaringan secara fisik berdekatan satu dengan lainnya.
Jaraknya kurang lebih sampai dengan 10 Km.
Keuntungan Jaringan LAN adalah :
 Pertukaran file dapat dilakukan dengan mudah (File Sharing).
 Pemakaian printer dapat dilakukan oleh semua client (Printer Sharing).
 File-file data dapat disimpan pada server, sehingga data dapat diakses
dari semua client menurut otorisasi sekuritas dari semua karyawan,
yang dapat dibuat berdasarkan struktur organisasi perusahaan sehingga
keamanan data terjamin.
 File data yang keluar/masuk dari/ke server dapat di kontrol.
 Proses backup data menjadi lebih mudah dan cepat.
 Resiko kehilangan data oleh virus komputer menjadi sangat kecil
sekali.
 Komunikasi antar karyawan dapat dilakukan dengan menggunakan E-
Mail & Chat.

9. 9

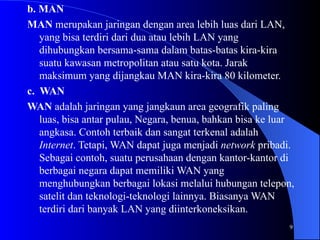

b. MAN
MAN merupakan jaringan dengan area lebih luas dari LAN,
yang bisa terdiri dari dua atau lebih LAN yang
dihubungkan bersama-sama dalam batas-batas kira-kira
suatu kawasan metropolitan atau satu kota. Jarak
maksimum yang dijangkau MAN kira-kira 80 kilometer.
c. WAN
WAN adalah jaringan yang jangkaun area geografik paling
luas, bisa antar pulau, Negara, benua, bahkan bisa ke luar
angkasa. Contoh terbaik dan sangat terkenal adalah
Internet. Tetapi, WAN dapat juga menjadi network pribadi.
Sebagai contoh, suatu perusahaan dengan kantor-kantor di
berbagai negara dapat memiliki WAN yang
menghubungkan berbagai lokasi melalui hubungan telepon,
satelit dan teknologi-teknologi lainnya. Biasanya WAN
terdiri dari banyak LAN yang diinterkoneksikan.

10. 10

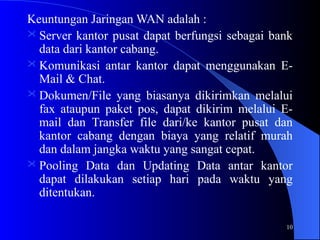

Keuntungan Jaringan WAN adalah :
 Server kantor pusat dapat berfungsi sebagai bank
data dari kantor cabang.
 Komunikasi antar kantor dapat menggunakan E-
Mail & Chat.
 Dokumen/File yang biasanya dikirimkan melalui
fax ataupun paket pos, dapat dikirim melalui E-
mail dan Transfer file dari/ke kantor pusat dan
kantor cabang dengan biaya yang relatif murah
dan dalam jangka waktu yang sangat cepat.
 Pooling Data dan Updating Data antar kantor
dapat dilakukan setiap hari pada waktu yang
ditentukan.

11. 11

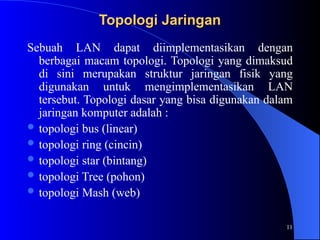

Topologi Jaringan
Topologi Jaringan
Sebuah LAN dapat diimplementasikan dengan
berbagai macam topologi. Topologi yang dimaksud
di sini merupakan struktur jaringan fisik yang
digunakan untuk mengimplementasikan LAN
tersebut. Topologi dasar yang bisa digunakan dalam
jaringan komputer adalah :
 topologi bus (linear)
 topologi ring (cincin)
 topologi star (bintang)
 topologi Tree (pohon)
 topologi Mash (web)

12. 12

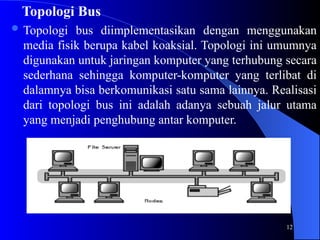

Topologi Bus
 Topologi bus diimplementasikan dengan menggunakan
media fisik berupa kabel koaksial. Topologi ini umumnya
digunakan untuk jaringan komputer yang terhubung secara
sederhana sehingga komputer-komputer yang terlibat di
dalamnya bisa berkomunikasi satu sama lainnya. Realisasi
dari topologi bus ini adalah adanya sebuah jalur utama
yang menjadi penghubung antar komputer.

13. 13

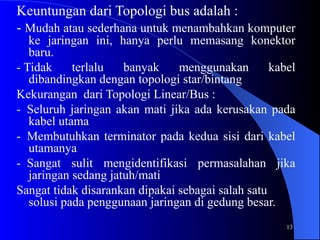

Keuntungan dari Topologi bus adalah :
- Mudah atau sederhana untuk menambahkan komputer
ke jaringan ini, hanya perlu memasang konektor
baru.
- Tidak terlalu banyak menggunakan kabel
dibandingkan dengan topologi star/bintang
Kekurangan dari Topologi Linear/Bus :
- Seluruh jaringan akan mati jika ada kerusakan pada
kabel utama
- Membutuhkan terminator pada kedua sisi dari kabel
utamanya
- Sangat sulit mengidentifikasi permasalahan jika
jaringan sedang jatuh/mati
Sangat tidak disarankan dipakai sebagai salah satu
solusi pada penggunaan jaringan di gedung besar.

14. 14

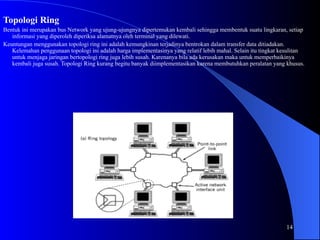

Topologi Ring
Bentuk ini merupakan bus Network yang ujung-ujungnya dipertemukan kembali sehingga membentuk suatu lingkaran, setiap
informasi yang diperoleh diperiksa alamatnya oleh terminal yang dilewati.
Keuntungan menggunakan topologi ring ini adalah kemungkinan terjadinya bentrokan dalam transfer data ditiadakan.
Kelemahan penggunaan topologi ini adalah harga implementasinya yang relatif lebih mahal. Selain itu tingkat kesulitan
untuk menjaga jaringan bertopologi ring juga lebih susah. Karenanya bila ada kerusakan maka untuk memperbaikinya
kembali juga susah. Topologi Ring kurang begitu banyak diimplementasikan karena membutuhkan peralatan yang khusus.

15. 15

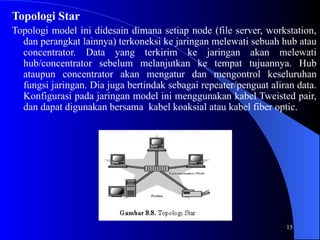

Topologi Star
Topologi model ini didesain dimana setiap node (file server, workstation,
dan perangkat lainnya) terkoneksi ke jaringan melewati sebuah hub atau
concentrator. Data yang terkirim ke jaringan akan melewati
hub/concentrator sebelum melanjutkan ke tempat tujuannya. Hub
ataupun concentrator akan mengatur dan mengontrol keseluruhan
fungsi jaringan. Dia juga bertindak sebagai repeater/penguat aliran data.
Konfigurasi pada jaringan model ini menggunakan kabel Tweisted pair,
dan dapat digunakan bersama kabel koaksial atau kabel fiber optic.

16. 16

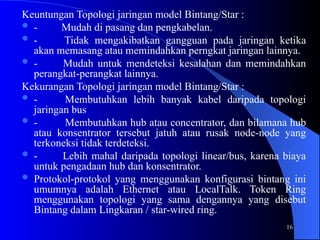

Keuntungan Topologi jaringan model Bintang/Star :
 - Mudah di pasang dan pengkabelan.
 - Tidak mengakibatkan gangguan pada jaringan ketika
akan memasang atau memindahkan perngkat jaringan lainnya.
 - Mudah untuk mendeteksi kesalahan dan memindahkan
perangkat-perangkat lainnya.
Kekurangan Topologi jaringan model Bintang/Star :
 - Membutuhkan lebih banyak kabel daripada topologi
jaringan bus
 - Membutuhkan hub atau concentrator, dan bilamana hub
atau konsentrator tersebut jatuh atau rusak node-node yang
terkoneksi tidak terdeteksi.
 - Lebih mahal daripada topologi linear/bus, karena biaya
untuk pengadaan hub dan konsentrator.
 Protokol-protokol yang menggunakan konfigurasi bintang ini
umumnya adalah Ethernet atau LocalTalk. Token Ring
menggunakan topologi yang sama dengannya yang disebut
Bintang dalam Lingkaran / star-wired ring.

17. 17
Topologi Tree
Topologi tree merupakan perpaduan antara topologi bus
dan star, yang terdiri dari kelompok-kelompok dari
workstation konfigurasi Bintang yang terkoneksi ke
kabel utama yang menggunakan topologi Bus.
Topologi ini memungkinkan untuk pengembangan
jaringan ynag telah ada, dan memungkinkan sebuah
perusahaan mengkonfigurasi jaringan sesuai dengan
kebutuhannya.

18. 18

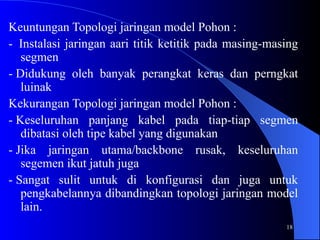

Keuntungan Topologi jaringan model Pohon :
- Instalasi jaringan aari titik ketitik pada masing-masing
segmen
- Didukung oleh banyak perangkat keras dan perngkat
luinak
Kekurangan Topologi jaringan model Pohon :
- Keseluruhan panjang kabel pada tiap-tiap segmen
dibatasi oleh tipe kabel yang digunakan
- Jika jaringan utama/backbone rusak, keseluruhan
segemen ikut jatuh juga
- Sangat sulit untuk di konfigurasi dan juga untuk
pengkabelannya dibandingkan topologi jaringan model
lain.

19. 19

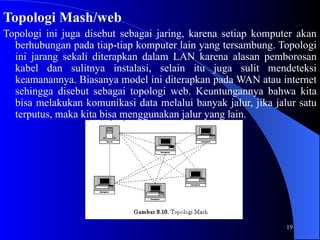

Topologi Mash/web
Topologi ini juga disebut sebagai jaring, karena setiap komputer akan
berhubungan pada tiap-tiap komputer lain yang tersambung. Topologi
ini jarang sekali diterapkan dalam LAN karena alasan pemborosan
kabel dan sulitnya instalasi, selain itu juga sulit mendeteksi
keamanannya. Biasanya model ini diterapkan pada WAN atau internet
sehingga disebut sebagai topologi web. Keuntungannya bahwa kita
bisa melakukan komunikasi data melalui banyak jalur, jika jalur satu
terputus, maka kita bisa menggunakan jalur yang lain.

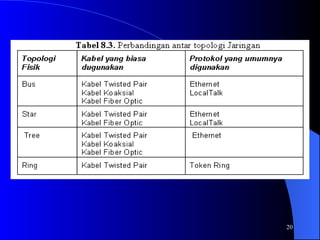

20. 20

21. "Pengantar Teknologi Informasi",
Aji Supriyanto,salemba-jkt-2005
21

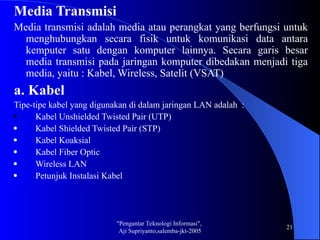

Media Transmisi
Media transmisi adalah media atau perangkat yang berfungsi untuk
menghubungkan secara fisik untuk komunikasi data antara
kemputer satu dengan komputer lainnya. Secara garis besar
media transmisi pada jaringan komputer dibedakan menjadi tiga
media, yaitu : Kabel, Wireless, Satelit (VSAT)
a. Kabel
Tipe-tipe kabel yang digunakan di dalam jaringan LAN adalah :
 Kabel Unshielded Twisted Pair (UTP)
 Kabel Shielded Twisted Pair (STP)
 Kabel Koaksial
 Kabel Fiber Optic
 Wireless LAN
 Petunjuk Instalasi Kabel

22. 22

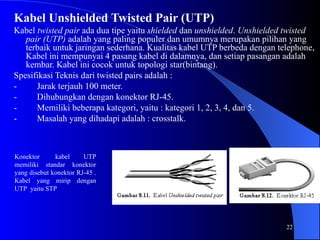

Kabel Unshielded Twisted Pair (UTP)
Kabel twisted pair ada dua tipe yaitu shielded dan unshielded. Unshielded twisted
pair (UTP) adalah yang paling populer dan umumnya merupakan pilihan yang
terbaik untuk jaringan sederhana. Kualitas kabel UTP berbeda dengan telephone,
Kabel ini mempunyai 4 pasang kabel di dalamnya, dan setiap pasangan adalah
kembar. Kabel ini cocok untuk topologi star(bintang).
Spesifikasi Teknis dari twisted pairs adalah :
- Jarak terjauh 100 meter.
- Dihubungkan dengan konektor RJ-45.
- Memiliki beberapa kategori, yaitu : kategori 1, 2, 3, 4, dan 5.
- Masalah yang dihadapi adalah : crosstalk.
Konektor kabel UTP
memiliki standar konektor
yang disebut konektor RJ-45 .
Kabel yang mirip dengan
UTP yaitu STP

23. 23

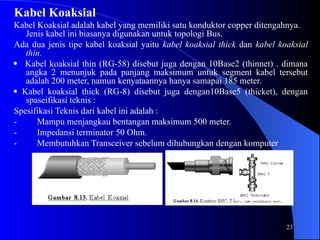

Kabel Koaksial
Kabel Koaksial adalah kabel yang memiliki satu konduktor copper ditengahnya.
Jenis kabel ini biasanya digunakan untuk topologi Bus.
Ada dua jenis tipe kabel koaksial yaitu kabel koaksial thick dan kabel koaksial
thin.
 Kabel koaksial thin (RG-58) disebut juga dengan 10Base2 (thinnet) . dimana
angka 2 menunjuk pada panjang maksimum untuk segment kabel tersebut
adalah 200 meter, namun kenyataannya hanya samapai 185 meter.
 Kabel koaksial thick (RG-8) disebut juga dengan10Base5 (thicket), dengan
spaseifikasi teknis :
Spesifikasi Teknis dari kabel ini adalah :
- Mampu menjangkau bentangan maksimum 500 meter.
- Impedansi terminator 50 Ohm.
- Membutuhkan Transceiver sebelum dihubungkan dengan komputer

24. 24

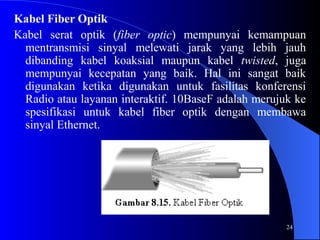

Kabel Fiber Optik
Kabel serat optik (fiber optic) mempunyai kemampuan
mentransmisi sinyal melewati jarak yang lebih jauh
dibanding kabel koaksial maupun kabel twisted, juga
mempunyai kecepatan yang baik. Hal ini sangat baik
digunakan ketika digunakan untuk fasilitas konferensi
Radio atau layanan interaktif. 10BaseF adalah merujuk ke
spesifikasi untuk kabel fiber optik dengan membawa
sinyal Ethernet.

25. 25

26. 26

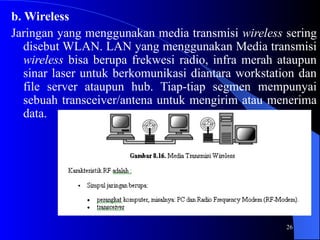

b. Wireless
Jaringan yang menggunakan media transmisi wireless sering
disebut WLAN. LAN yang menggunakan Media transmisi
wireless bisa berupa frekwesi radio, infra merah ataupun
sinar laser untuk berkomunikasi diantara workstation dan
file server ataupun hub. Tiap-tiap segmen mempunyai
sebuah transceiver/antena untuk mengirim atau menerima
data.

27. 27

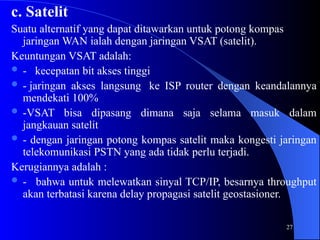

c. Satelit
Suatu alternatif yang dapat ditawarkan untuk potong kompas
jaringan WAN ialah dengan jaringan VSAT (satelit).
Keuntungan VSAT adalah:
 - kecepatan bit akses tinggi
 - jaringan akses langsung ke ISP router dengan keandalannya
mendekati 100%
 -VSAT bisa dipasang dimana saja selama masuk dalam
jangkauan satelit
 - dengan jaringan potong kompas satelit maka kongesti jaringan
telekomunikasi PSTN yang ada tidak perlu terjadi.
Kerugiannya adalah :
 - bahwa untuk melewatkan sinyal TCP/IP, besarnya throughput
akan terbatasi karena delay propagasi satelit geostasioner.

28. 28

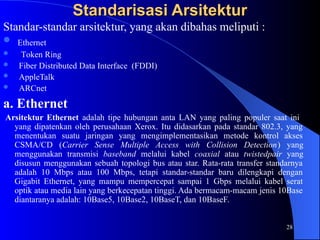

Standarisasi Arsitektur
Standarisasi Arsitektur
Standar-standar arsitektur, yang akan dibahas meliputi :
 Ethernet
 Token Ring
 Fiber Distributed Data Interface (FDDI)
 AppleTalk
 ARCnet
a. Ethernet
Arsitektur Ethernet adalah tipe hubungan anta LAN yang paling populer saat ini
yang dipatenkan oleh perusahaan Xerox. Itu didasarkan pada standar 802.3, yang
menentukan suatu jaringan yang mengimplementasikan metode kontrol akses
CSMA/CD (Carrier Sense Multiple Access with Collision Detection) yang
menggunakan transmisi baseband melalui kabel coaxial atau twistedpair yang
disusun menggunakan sebuah topologi bus atau star. Rata-rata transfer standarnya
adalah 10 Mbps atau 100 Mbps, tetapi standar-standar baru dilengkapi dengan
Gigabit Ethernet, yang mampu mempercepat sampai 1 Gbps melalui kabel serat
optik atau media lain yang berkecepatan tinggi. Ada bermacam-macam jenis 10Base
diantaranya adalah: 10Base5, 10Base2, 10BaseT, dan 10BaseF.

29. 29

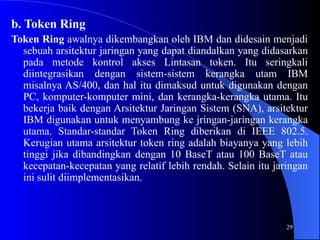

b. Token Ring
Token Ring awalnya dikembangkan oleh IBM dan didesain menjadi
sebuah arsitektur jaringan yang dapat diandalkan yang didasarkan
pada metode kontrol akses Lintasan token. Itu seringkali
diintegrasikan dengan sistem-sistem kerangka utam IBM
misalnya AS/400, dan hal itu dimaksud untuk digunakan dengan
PC, komputer-komputer mini, dan kerangka-kerangka utama. Itu
bekerja baik dengan Arsitektur Jaringan Sistem (SNA), arsitektur
IBM digunakan untuk menyambung ke jringan-jaringan kerangka
utama. Standar-standar Token Ring diberikan di IEEE 802.5.
Kerugian utama arsitektur token ring adalah biayanya yang lebih
tinggi jika dibandingkan dengan 10 BaseT atau 100 BaseT atau
kecepatan-kecepatan yang relatif lebih rendah. Selain itu jaringan
ini sulit diimplementasikan.

30. 30

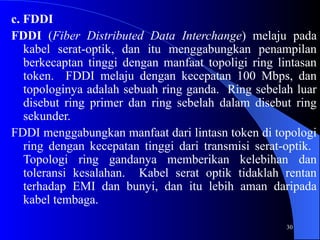

c. FDDI
FDDI (Fiber Distributed Data Interchange) melaju pada
kabel serat-optik, dan itu menggabungkan penampilan
berkecaptan tinggi dengan manfaat topoligi ring lintasan
token. FDDI melaju dengan kecepatan 100 Mbps, dan
topologinya adalah sebuah ring ganda. Ring sebelah luar
disebut ring primer dan ring sebelah dalam disebut ring
sekunder.
FDDI menggabungkan manfaat dari lintasn token di topologi
ring dengan kecepatan tinggi dari transmisi serat-optik.
Topologi ring gandanya memberikan kelebihan dan
toleransi kesalahan. Kabel serat optik tidaklah rentan
terhadap EMI dan bunyi, dan itu lebih aman daripada
kabel tembaga.

31. 31

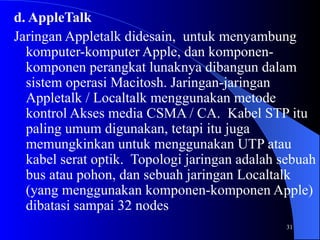

d. AppleTalk
Jaringan Appletalk didesain, untuk menyambung
komputer-komputer Apple, dan komponen-
komponen perangkat lunaknya dibangun dalam
sistem operasi Macitosh. Jaringan-jaringan
Appletalk / Localtalk menggunakan metode
kontrol Akses media CSMA / CA. Kabel STP itu
paling umum digunakan, tetapi itu juga
memungkinkan untuk menggunakan UTP atau
kabel serat optik. Topologi jaringan adalah sebuah
bus atau pohon, dan sebuah jaringan Localtalk
(yang menggunakan komponen-komponen Apple)
dibatasi sampai 32 nodes

32. 32

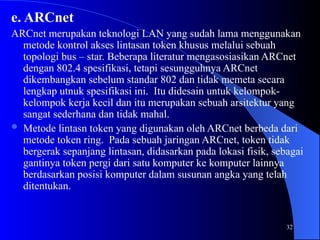

e. ARCnet
ARCnet merupakan teknologi LAN yang sudah lama menggunakan
metode kontrol akses lintasan token khusus melalui sebuah
topologi bus – star. Beberapa literatur mengasosiasikan ARCnet
dengan 802.4 spesifikasi, tetapi sesungguhnya ARCnet
dikembangkan sebelum standar 802 dan tidak memeta secara
lengkap utnuk spesifikasi ini. Itu didesain untuk kelompok-
kelompok kerja kecil dan itu merupakan sebuah arsitektur yang
sangat sederhana dan tidak mahal.
 Metode lintasn token yang digunakan oleh ARCnet berbeda dari
metode token ring. Pada sebuah jaringan ARCnet, token tidak
bergerak sepanjang lintasan, didasarkan pada lokasi fisik, sebagai
gantinya token pergi dari satu komputer ke komputer lainnya
berdasarkan posisi komputer dalam susunan angka yang telah
ditentukan.

33. 33

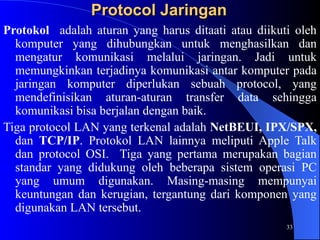

Protocol Jaringan
Protocol Jaringan
Protokol adalah aturan yang harus ditaati atau diikuti oleh
komputer yang dihubungkan untuk menghasilkan dan
mengatur komunikasi melalui jaringan. Jadi untuk
memungkinkan terjadinya komunikasi antar komputer pada
jaringan komputer diperlukan sebuah protocol, yang
mendefinisikan aturan-aturan transfer data sehingga
komunikasi bisa berjalan dengan baik.
Tiga protocol LAN yang terkenal adalah NetBEUI, IPX/SPX,
dan TCP/IP. Protokol LAN lainnya meliputi Apple Talk
dan protocol OSI. Tiga yang pertama merupakan bagian
standar yang didukung oleh beberapa sistem operasi PC
yang umum digunakan. Masing-masing mempunyai
keuntungan dan kerugian, tergantung dari komponen yang
digunakan LAN tersebut.

34. 34

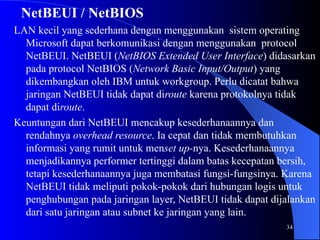

NetBEUI / NetBIOS
LAN kecil yang sederhana dengan menggunakan sistem operating
Microsoft dapat berkomunikasi dengan menggunakan protocol
NetBEUI. NetBEUI (NetBIOS Extended User Interface) didasarkan
pada protocol NetBIOS (Network Basic Input/Output) yang
dikembangkan oleh IBM untuk workgroup. Perlu dicatat bahwa
jaringan NetBEUI tidak dapat diroute karena protokolnya tidak
dapat diroute.
Keuntungan dari NetBEUI mencakup kesederhanaannya dan
rendahnya overhead resource. Ia cepat dan tidak membutuhkan
informasi yang rumit untuk menset up-nya. Kesederhanaannya
menjadikannya performer tertinggi dalam batas kecepatan bersih,
tetapi kesederhanaannya juga membatasi fungsi-fungsinya. Karena
NetBEUI tidak meliputi pokok-pokok dari hubungan logis untuk
penghubungan pada jaringan layer, NetBEUI tidak dapat dijalankan
dari satu jaringan atau subnet ke jaringan yang lain.

35. 35

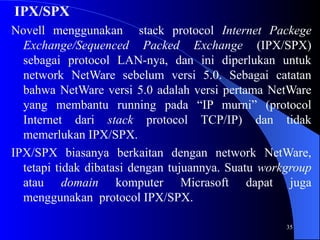

IPX/SPX
Novell menggunakan stack protocol Internet Packege
Exchange/Sequenced Packed Exchange (IPX/SPX)
sebagai protocol LAN-nya, dan ini diperlukan untuk
network NetWare sebelum versi 5.0. Sebagai catatan
bahwa NetWare versi 5.0 adalah versi pertama NetWare
yang membantu running pada “IP murni” (protocol
Internet dari stack protocol TCP/IP) dan tidak
memerlukan IPX/SPX.
IPX/SPX biasanya berkaitan dengan network NetWare,
tetapi tidak dibatasi dengan tujuannya. Suatu workgroup
atau domain komputer Micrasoft dapat juga
menggunakan protocol IPX/SPX.

36. 36

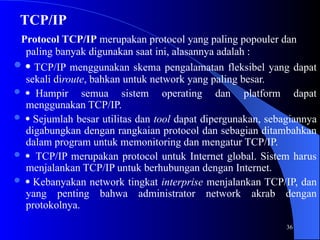

TCP/IP
Protocol TCP/IP merupakan protocol yang paling popouler dan
paling banyak digunakan saat ini, alasannya adalah :
  TCP/IP menggunakan skema pengalamatan fleksibel yang dapat
sekali diroute, bahkan untuk network yang paling besar.
 Hampir semua sistem operating dan platform dapat
menggunakan TCP/IP.
  Sejumlah besar utilitas dan tool dapat dipergunakan, sebagiannya
digabungkan dengan rangkaian protocol dan sebagian ditambahkan
dalam program untuk memonitoring dan mengatur TCP/IP.
  TCP/IP merupakan protocol untuk Internet global. Sistem harus
menjalankan TCP/IP untuk berhubungan dengan Internet.
  Kebanyakan network tingkat interprise menjalankan TCP/IP, dan
yang penting bahwa administrator network akrab dengan
protokolnya.

37. 37

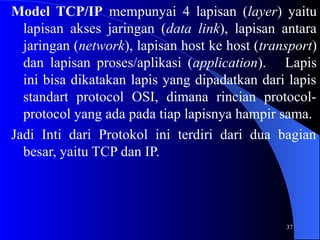

Model TCP/IP mempunyai 4 lapisan (layer) yaitu
lapisan akses jaringan (data link), lapisan antara
jaringan (network), lapisan host ke host (transport)
dan lapisan proses/aplikasi (application). Lapis
ini bisa dikatakan lapis yang dipadatkan dari lapis
standart protocol OSI, dimana rincian protocol-
protocol yang ada pada tiap lapisnya hampir sama.
Jadi Inti dari Protokol ini terdiri dari dua bagian
besar, yaitu TCP dan IP.

38. 38

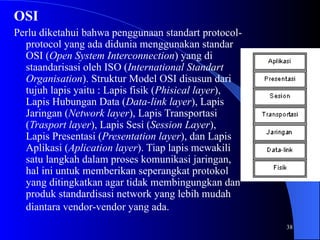

OSI
Perlu diketahui bahwa penggunaan standart protocol-
protocol yang ada didunia menggunakan standar
OSI (Open System Interconnection) yang di
staandarisasi oleh ISO (International Standart
Organisation). Struktur Model OSI disusun dari
tujuh lapis yaitu : Lapis fisik (Phisical layer),
Lapis Hubungan Data (Data-link layer), Lapis
Jaringan (Network layer), Lapis Transportasi
(Trasport layer), Lapis Sesi (Session Layer),
Lapis Presentasi (Presentation layer), dan Lapis
Aplikasi (Aplication layer). Tiap lapis mewakili
satu langkah dalam proses komunikasi jaringan,
hal ini untuk memberikan seperangkat protokol
yang ditingkatkan agar tidak membingungkan dan
produk standardisasi network yang lebih mudah
diantara vendor-vendor yang ada.

39. 39
Apple Talk
Apple talk adalah rangkaiaan protokol yang dikembangkan
oleh Apple untuk menghubungkan mesin Macintoshnya.
Rangkaian AppleTalk memasukkan protokol berikut:
 Local Talk – Digunakan untuk menghubungkan
komputer Macintosh dalam kelompok kerja kecil. Ini
relatif pelan (230.4 kbps) dan menyangga 32 alat saja.
  Ether Talk – Digunakan untuk menghubungkan
kelompok kerja kepada network Ethernet.
  Token Talk – Digunakan untuk menghubungkan
kelompok kerja kepada network Token Ring
 Jaringan Apple Talk menggunakan Protokol Resolusi
Alamat Apple Talk (AARP) untuk memetakan alamat
Apple Talk pada alamat Media Access Control (MAC)
Ethernet dan Token Ring.

40. 40
NOS (Network Operating System)
Jaringan komputer juga bisa digolongkan pada sistem operasi yang
digunakan. Sistem operasi jaringan (NOS) akan memiliki
karakteristik sendiri-sendiri sesuai dengan jenis sistem operasi utnuk
melakukan manajemen jaringan, pengamanan jaringan dan
sebagainya. Pada prinsipnya bahwa sistem operasi digunakan dalam
suatu komputer terdiri dari dua jenis yaitu sistem operasi yang
digunakan untuk komputer tunggal (Personal Computer /PC), dan
sistem operasi yang digunakan untuk jaringan yang bias anya sistem
operasi tersebut berlabel server. Beberapa contoh NOS yang banyak
digunakan saat adalah :
  Windows ( NT, 2000, 2003, XP)
  Novell NetWare
  UNIX / LINUX
Beberapa network menggabungkan dua atau lebih tipe server pada
network; ini sering disebut sebagai network hybrid.
---===ooo000ooo===---
