Straling
- 1.
- 2.

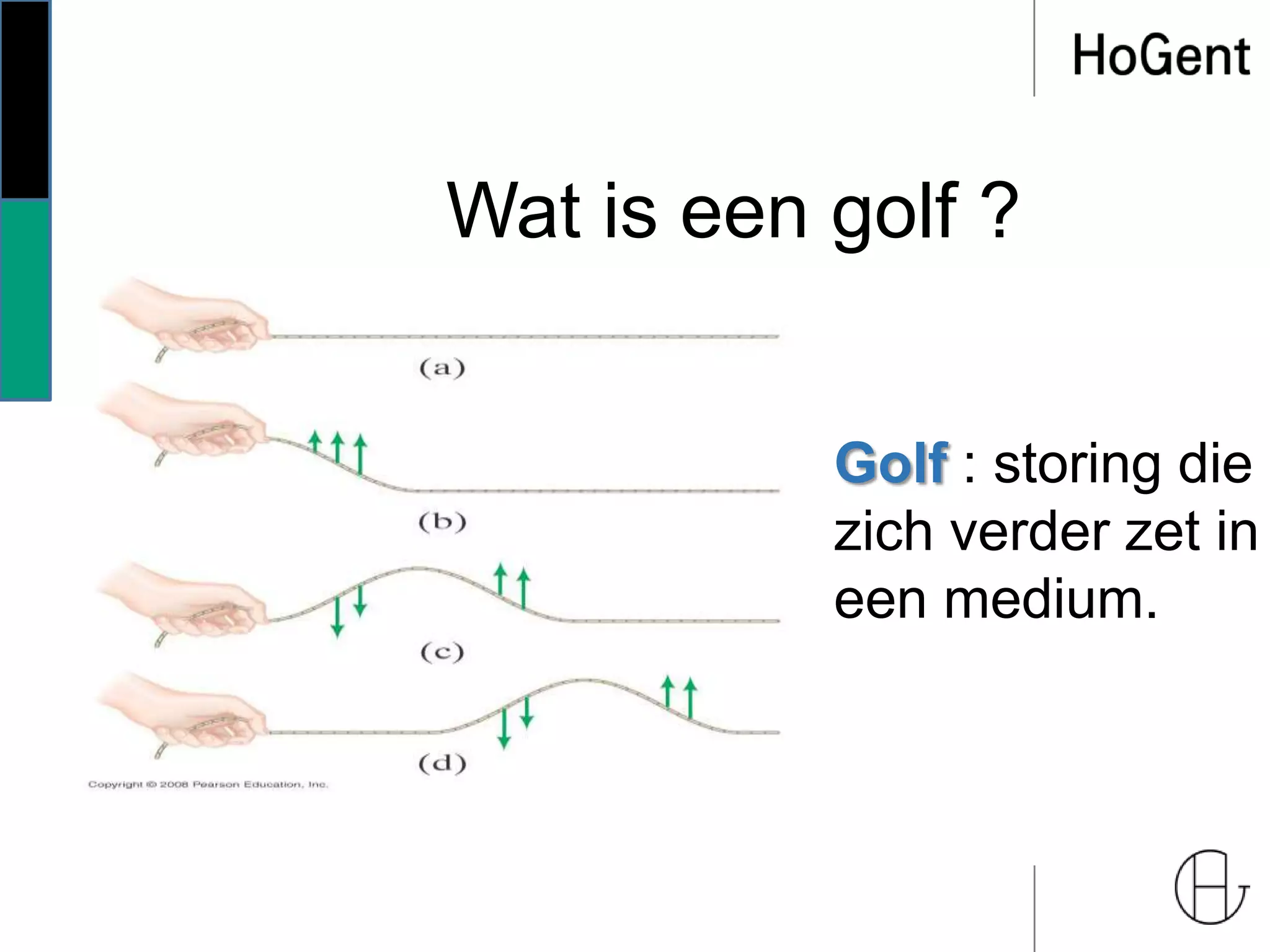

- 3. Wat is eengolf ? Golf : storing die zich verder zet in een medium.
- 4.
- 5.

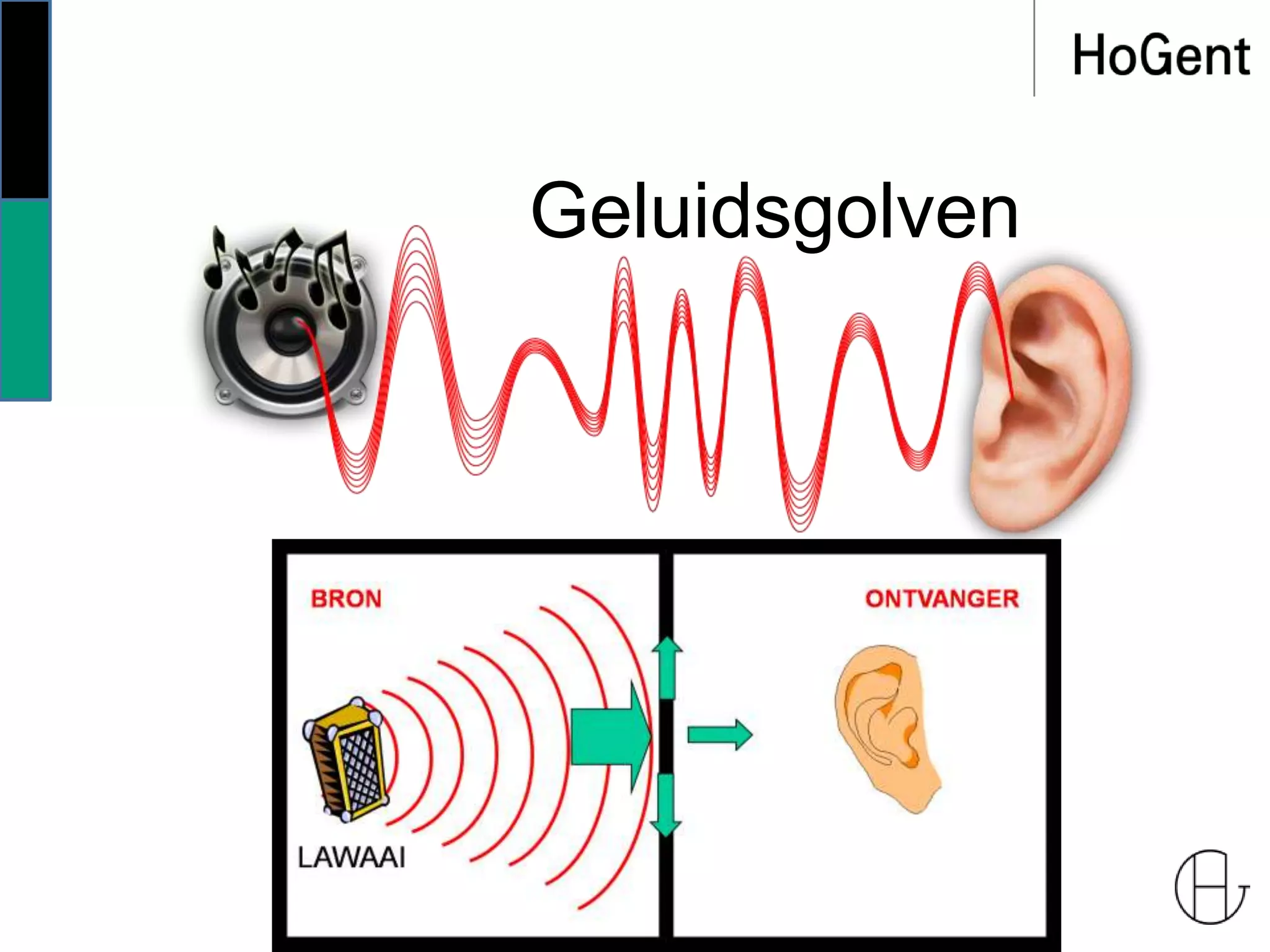

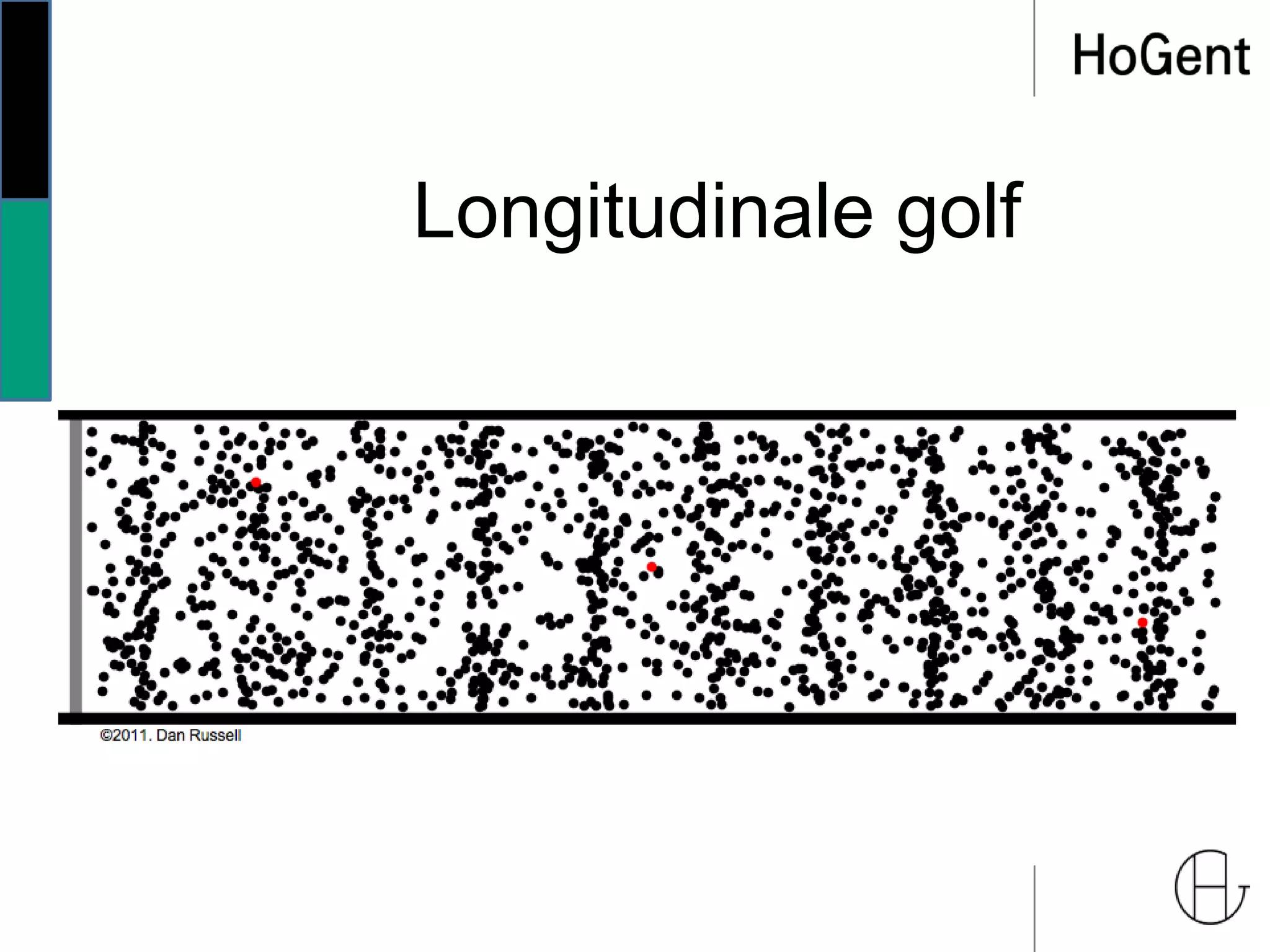

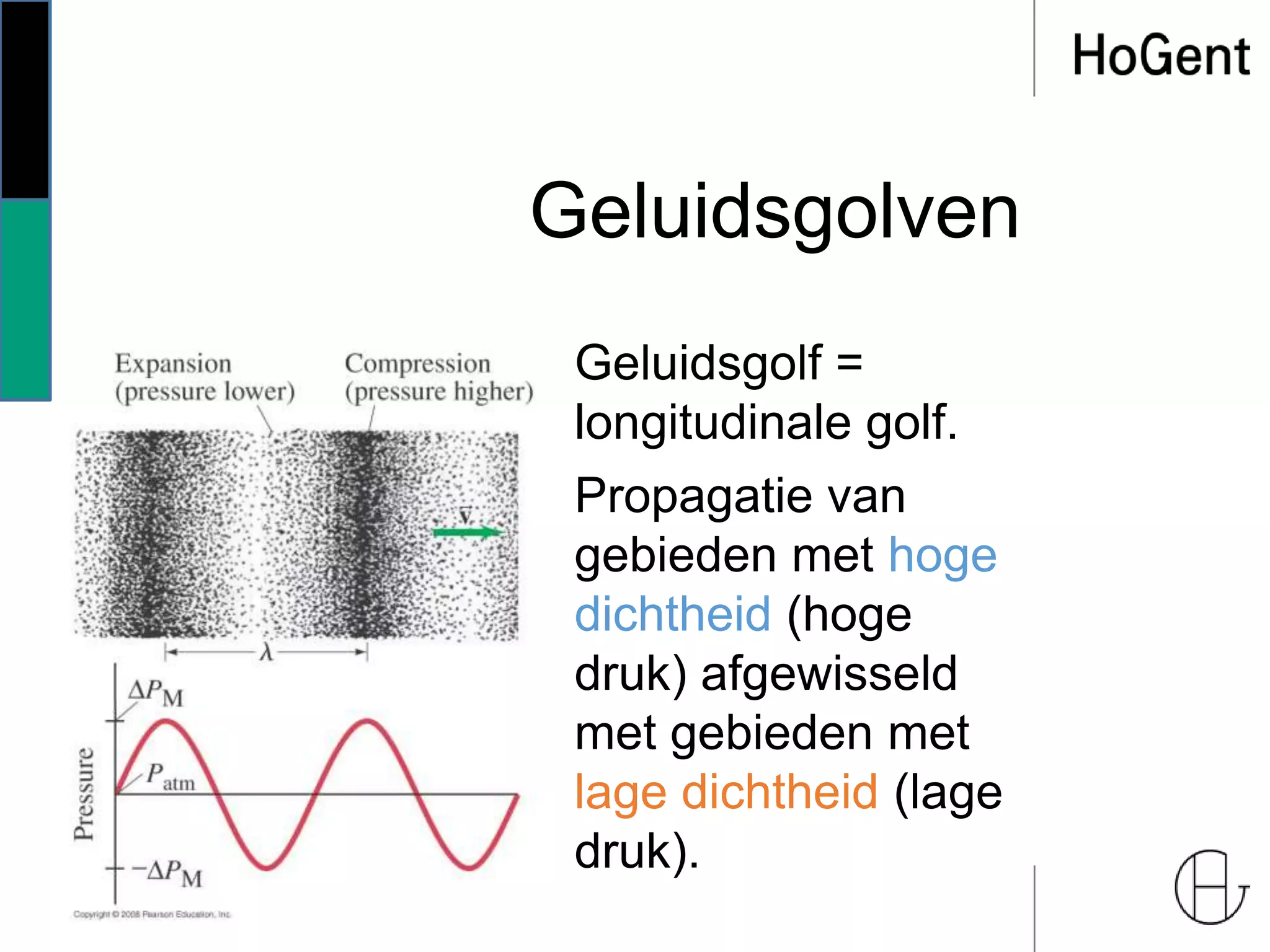

- 6. Geluidsgolven Geluidsgolf = longitudinale golf. Propagatievan gebieden met hoge dichtheid (hoge druk) afgewisseld met gebieden met lage dichtheid (lage druk).
- 7.
- 8.
- 9. Aanbeveling “Hou het zo eenvoudig mogelijk…” “…maar niet eenvoudiger dan dat !”

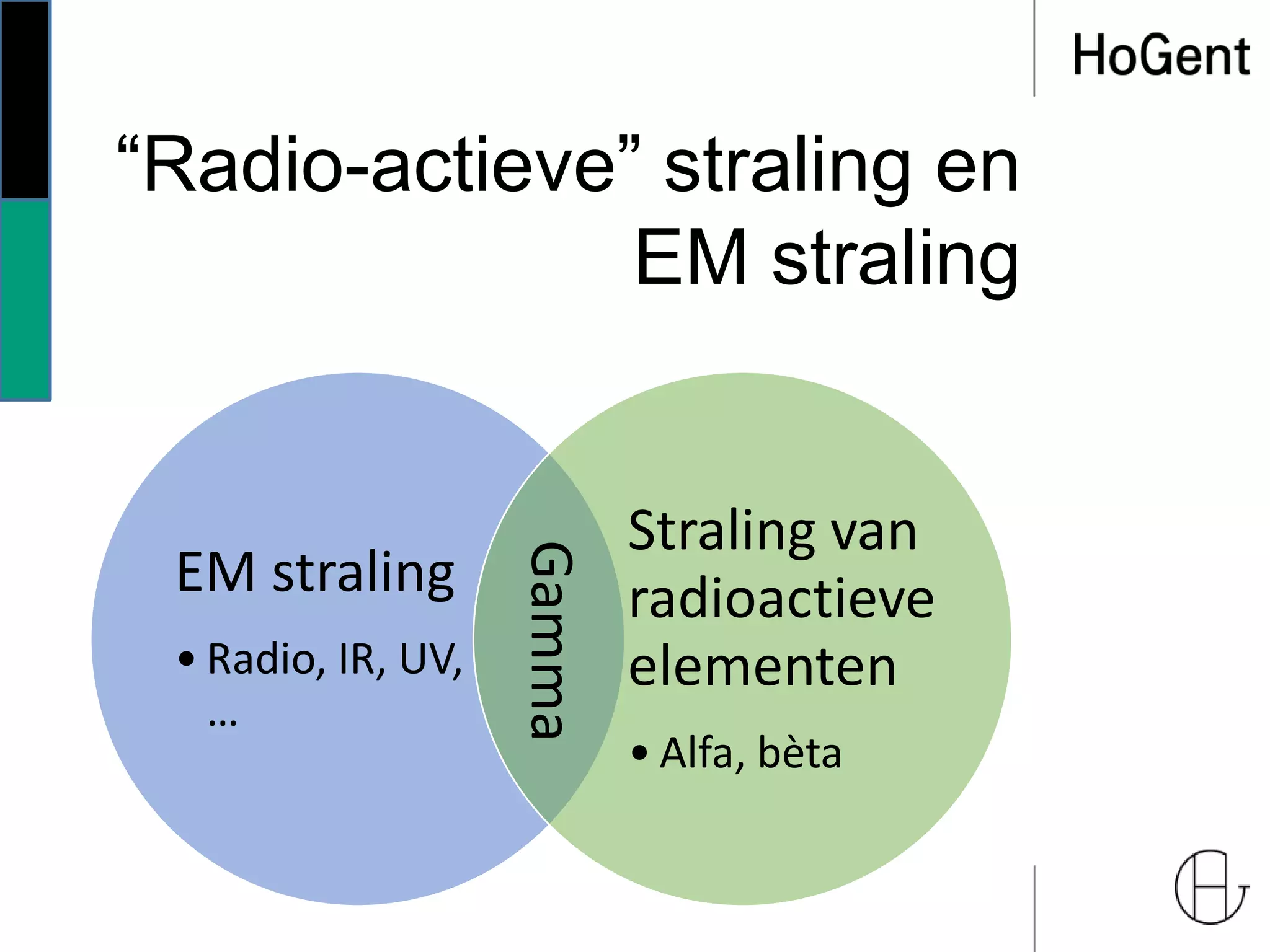

- 10. “Radio-actieve” straling en EMstraling EM straling • Radio, IR, UV, … Straling van radioactieve elementen • Alfa, bèta Gamma

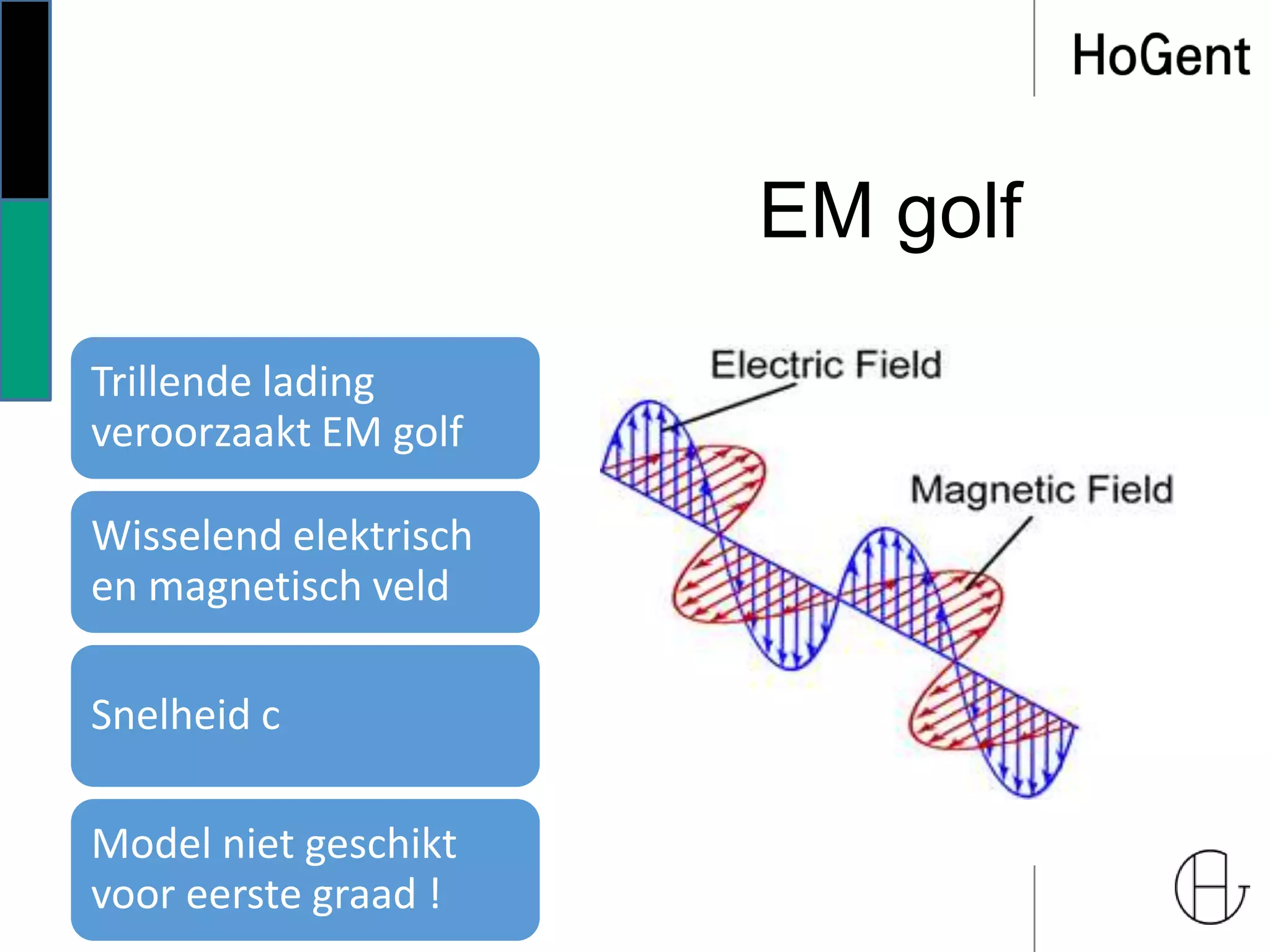

- 11. EM golf Trillende lading veroorzaaktEM golf Wisselend elektrisch en magnetisch veld Snelheid c Model niet geschikt voor eerste graad !
- 12.
- 13.

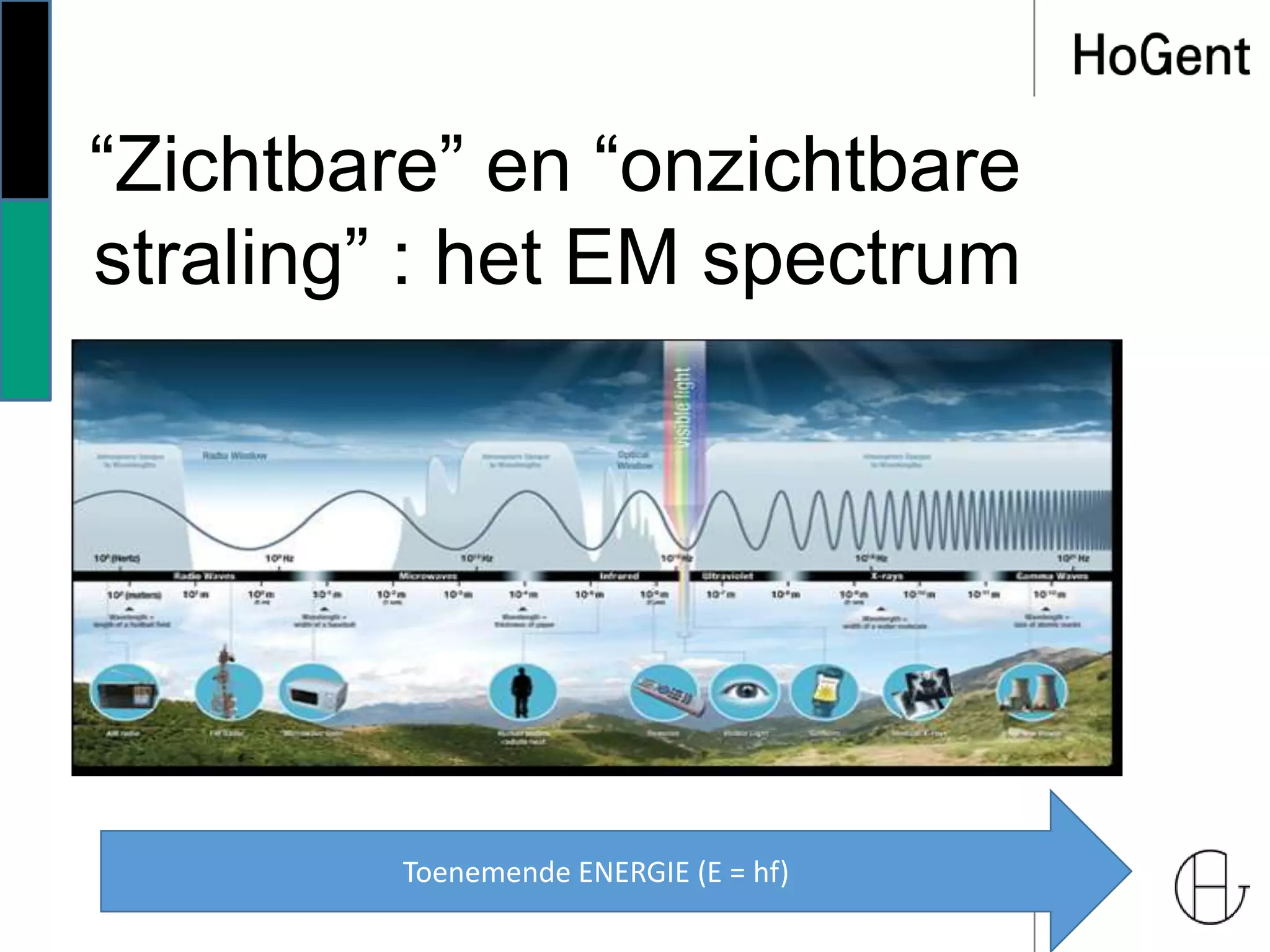

- 14. “Zichtbare” en “onzichtbare straling”: het EM spectrum Toenemende ENERGIE (E = hf)

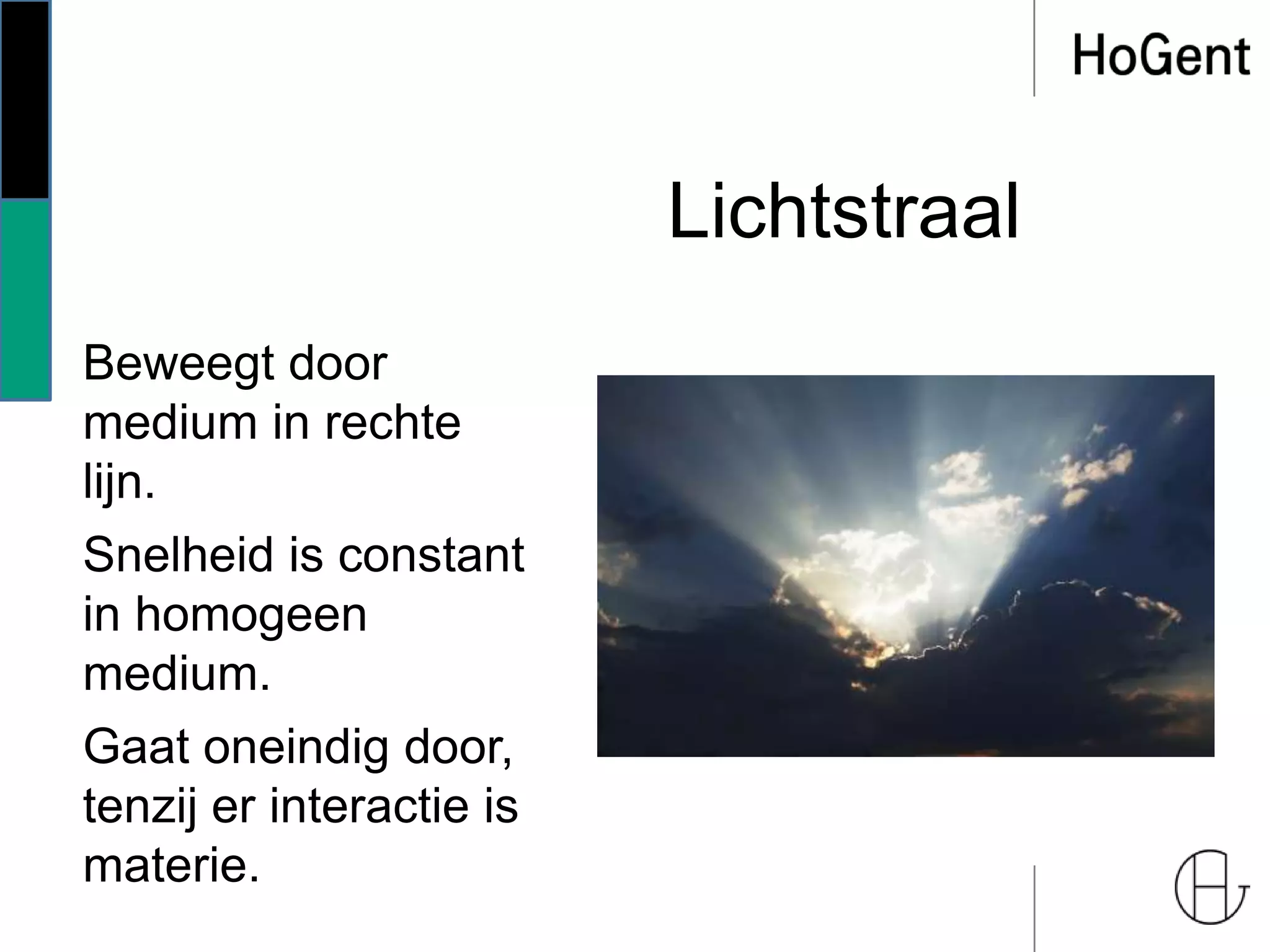

- 15. Lichtstraal Beweegt door medium inrechte lijn. Snelheid is constant in homogeen medium. Gaat oneindig door, tenzij er interactie is materie.
- 16.
- 17.

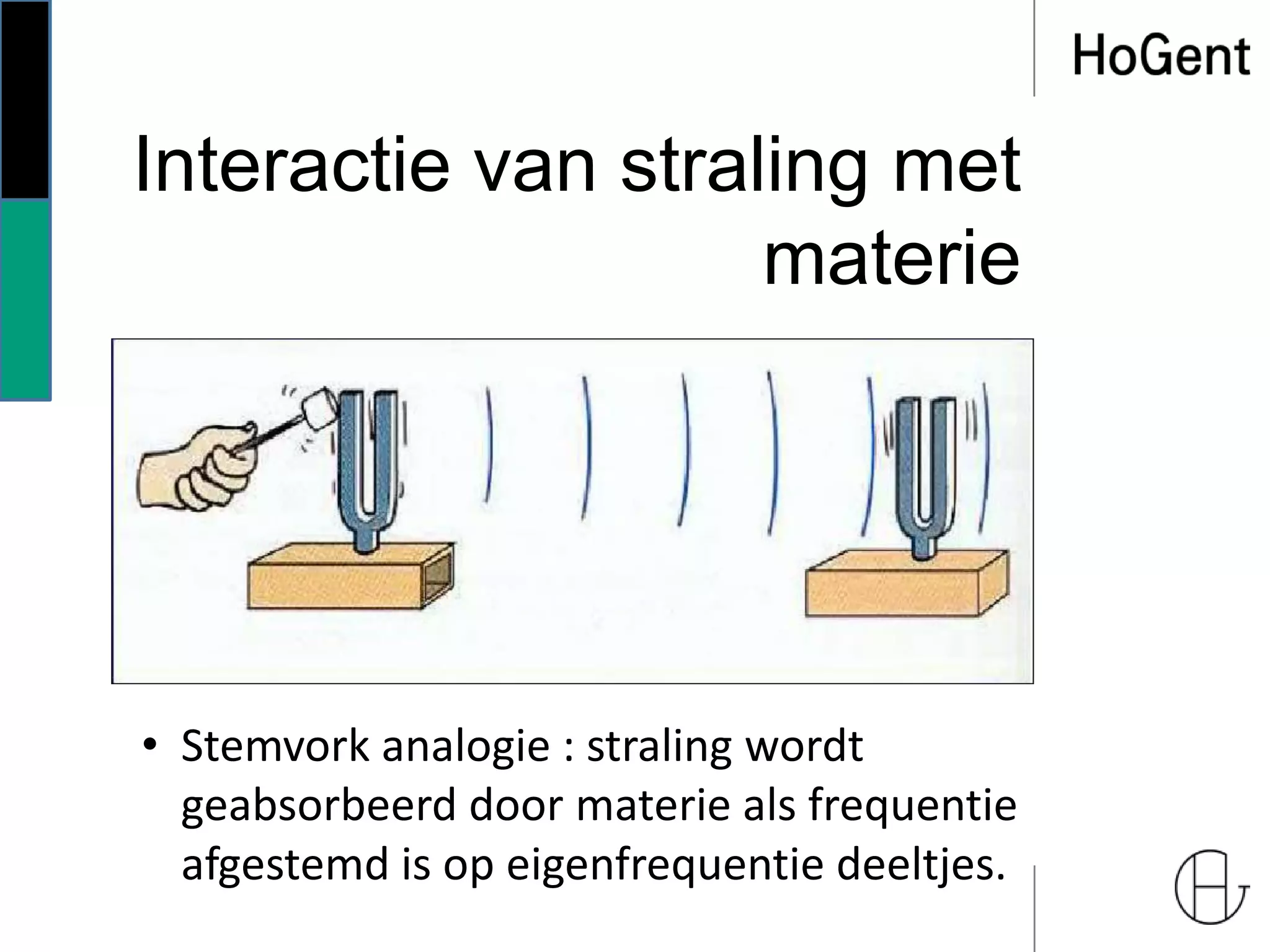

- 18. Interactie van stralingmet materie • Stemvork analogie : straling wordt geabsorbeerd door materie als frequentie afgestemd is op eigenfrequentie deeltjes.
- 19. Interactie straling met materie(2) Atomen absorberen fotonen. Juiste energie : absorptie Niet de juiste energie : re-emissie Lichtsnelheid in materie is kleiner dan in vacuum.

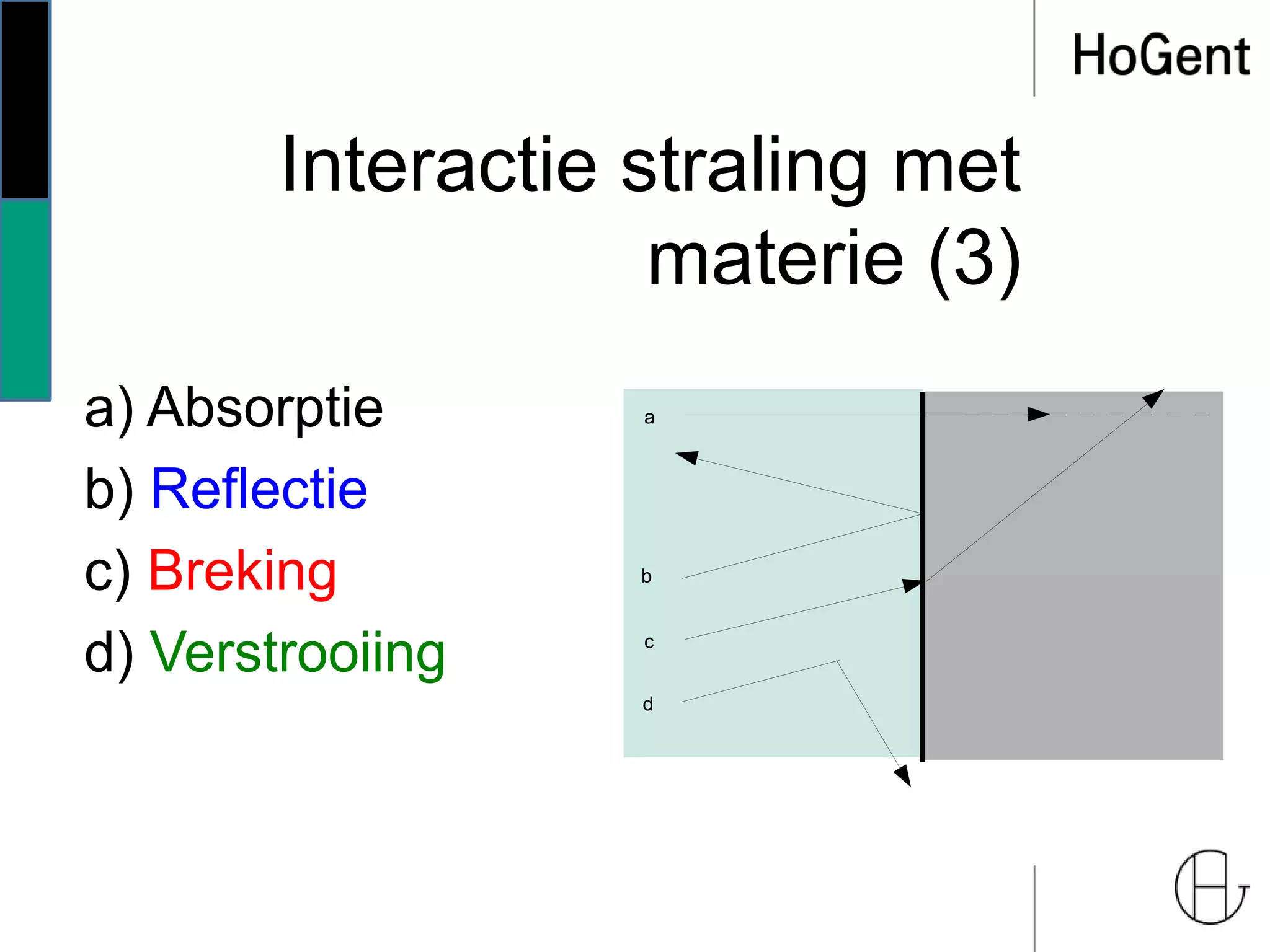

- 20. Interactie straling met materie(3) a) Absorptie b) Reflectie c) Breking d) Verstrooiing a b c d

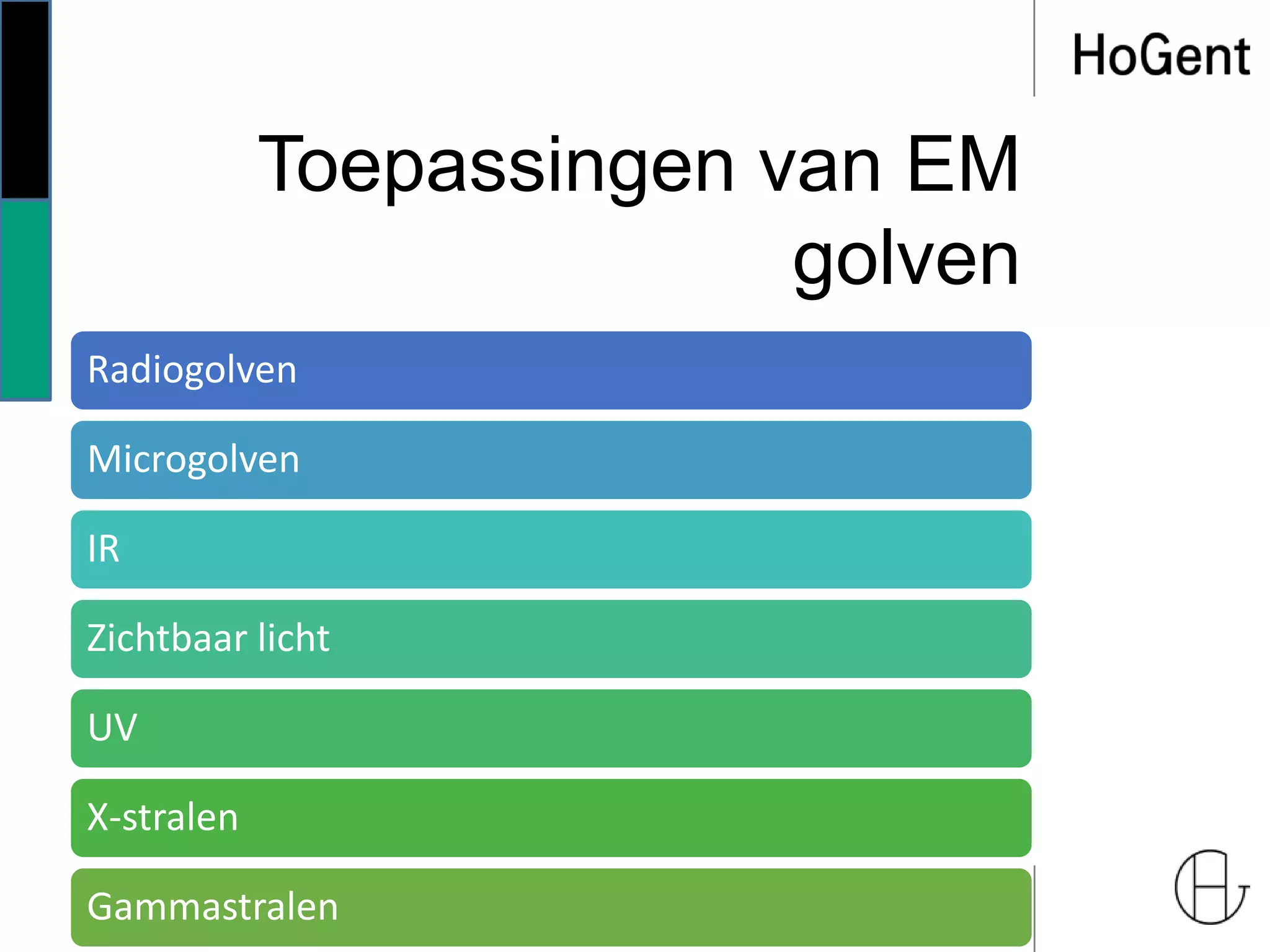

- 21. Toepassingen van EM golven Radiogolven Microgolven IR Zichtbaarlicht UV X-stralen Gammastralen
- 22. Signaaltransfer via radiogolven Draaggolf: standaard frequentie voor zender. Deze golf wordt “gemoduleerd” met uit te sturen signaal. AM, FM en PM
- 23.
- 24. Microgolven - RADAR RAdio Detection And Ranging. E.M. golven worden weerkaatst door geleiders. Met behulp van transit-metingen, fasemodulatie en doppler-effect kan men positie en snelheid bepalen.
- 25.

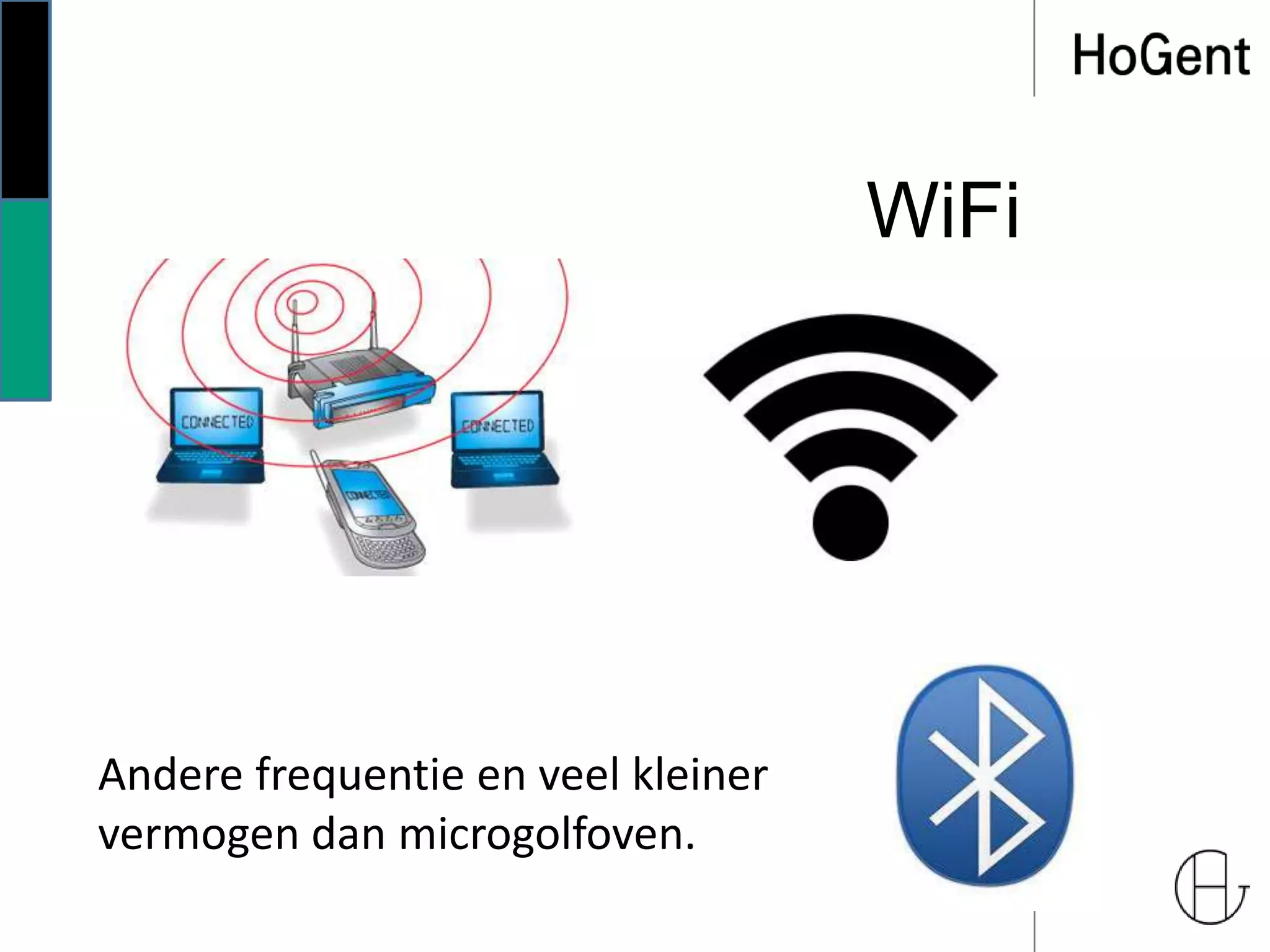

- 26. WiFi Andere frequentie enveel kleiner vermogen dan microgolfoven.
- 27.
- 28.
- 29. Ultra violet “de-oxiderende straling” Grootste bron : zon. Veelvuldige toepassing : Spectroscopie Sterilisatie Fluor- en fosforescentie ...
- 30. X-stralen Hoog-energetische elektronen botsenmet metaalplaat en slaan elektronen los uit binnenste schillen (K en L schillen). Deze openingen worden opgevuld door hoger gelegen elektronen. Bij overgang komen hoog- energetische EMG’s vrij : X- stralen. Andere bron : synchrotronstraling.

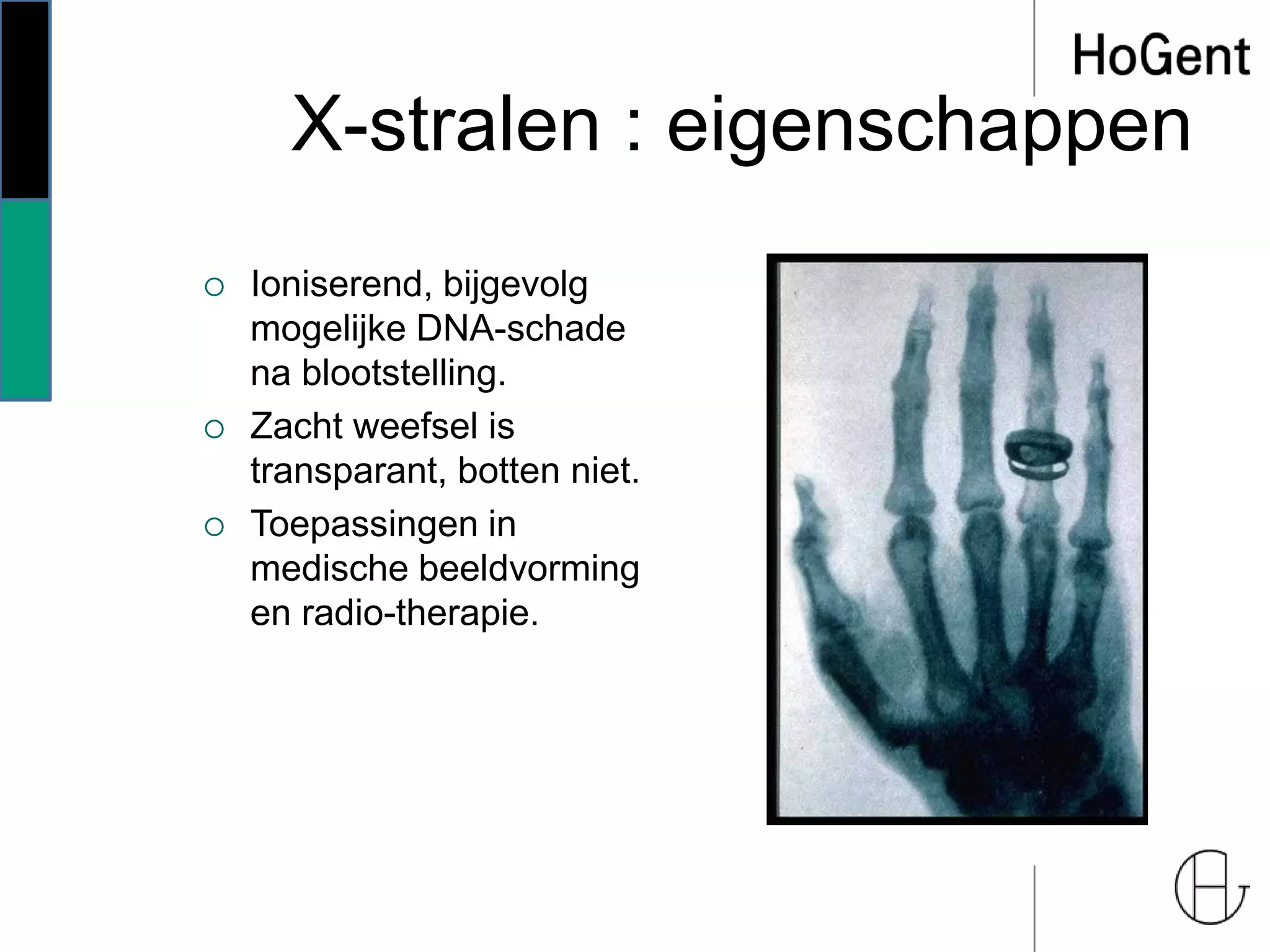

- 31. X-stralen : eigenschappen Ioniserend, bijgevolg mogelijke DNA-schade na blootstelling. Zacht weefsel is transparant, botten niet. Toepassingen in medische beeldvorming en radio-therapie.

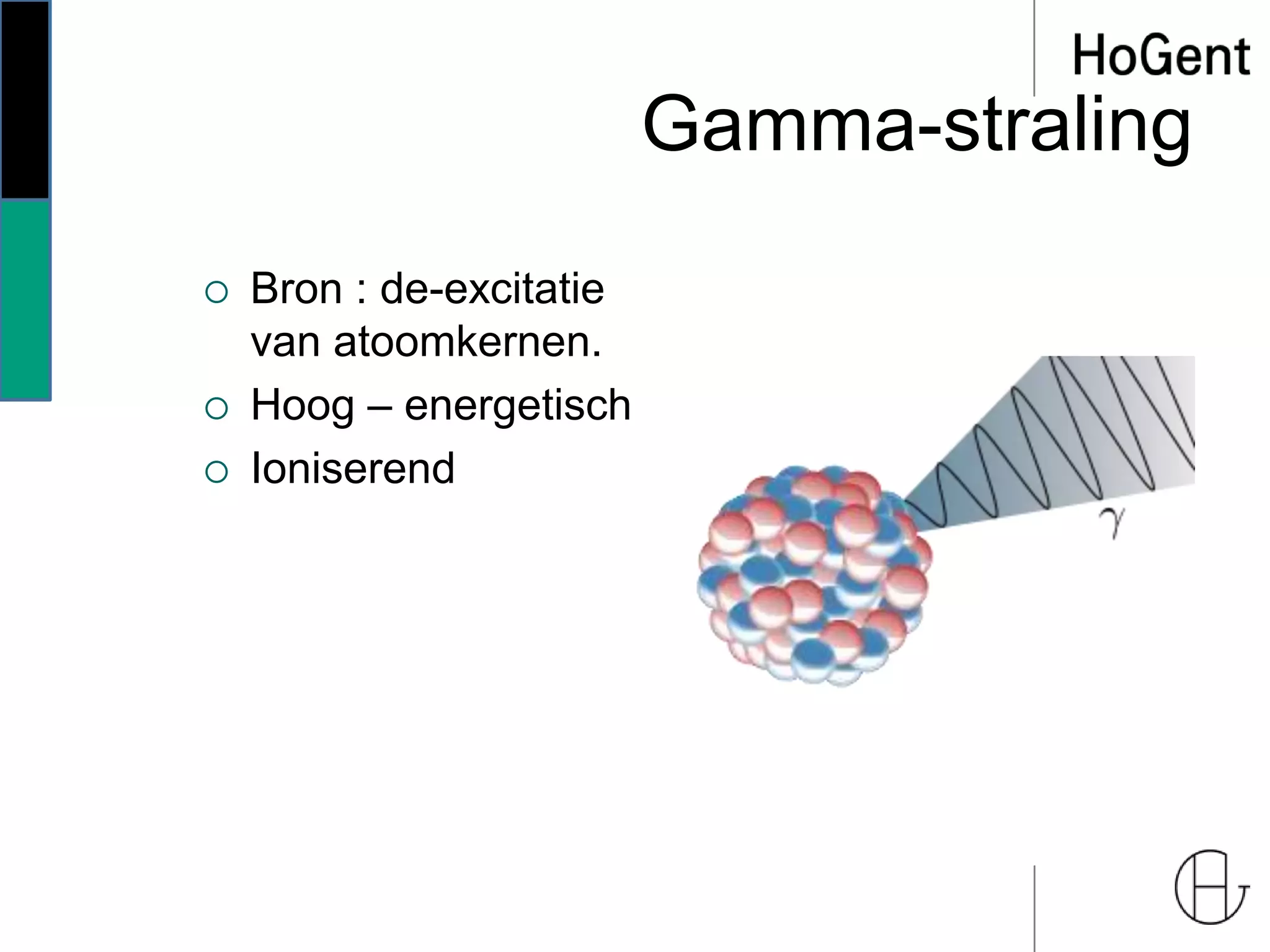

- 32. Gamma-straling Bron :de-excitatie van atoomkernen. Hoog – energetisch Ioniserend

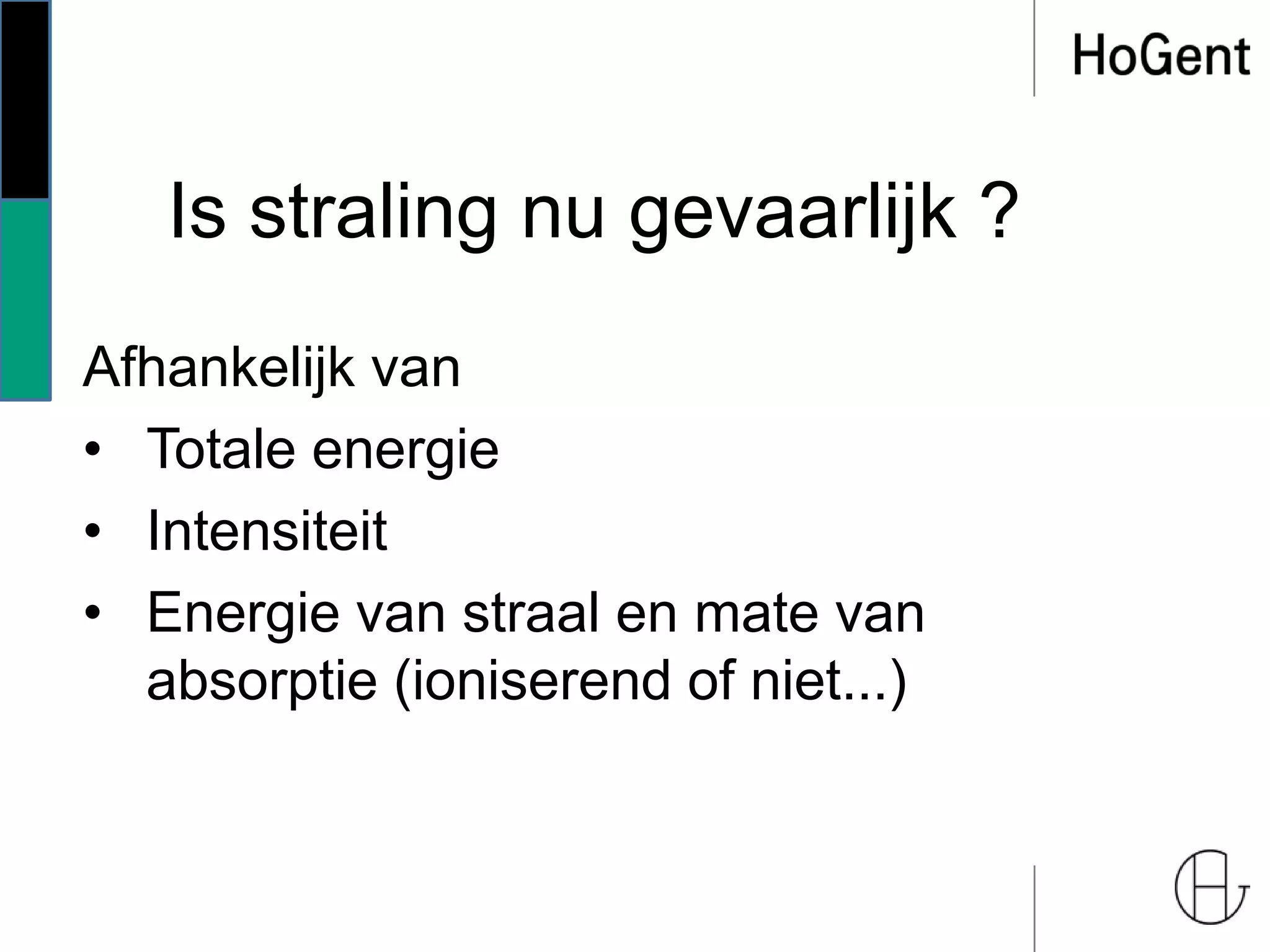

- 33. Is straling nugevaarlijk ? Afhankelijk van • Totale energie • Intensiteit • Energie van straal en mate van absorptie (ioniserend of niet...)
- 34.
- 35.

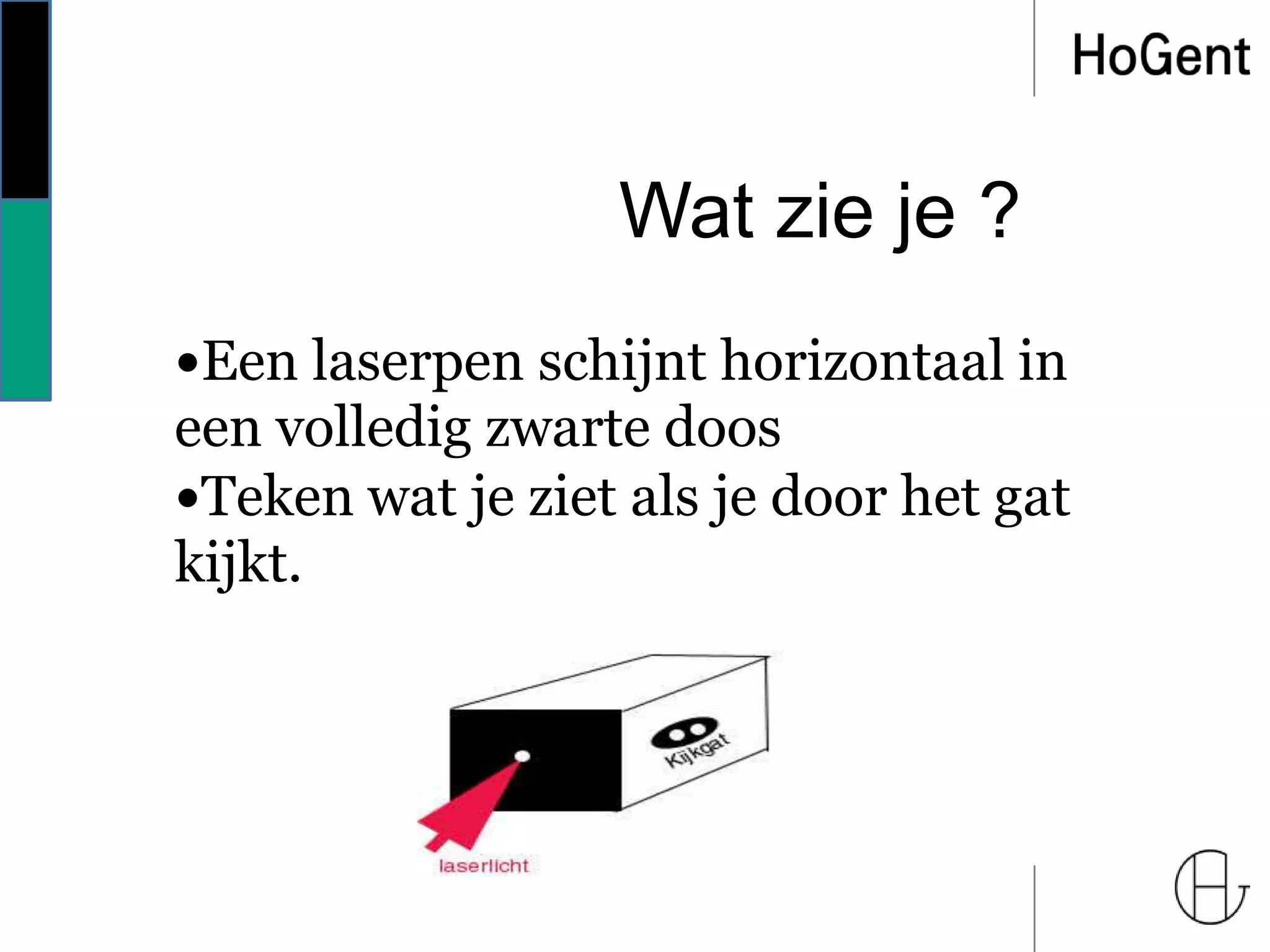

- 36. Wat zie je? Een laserpen schijnt horizontaal in een volledig zwarte doos Teken wat je ziet als je door het gat kijkt.
- 37.

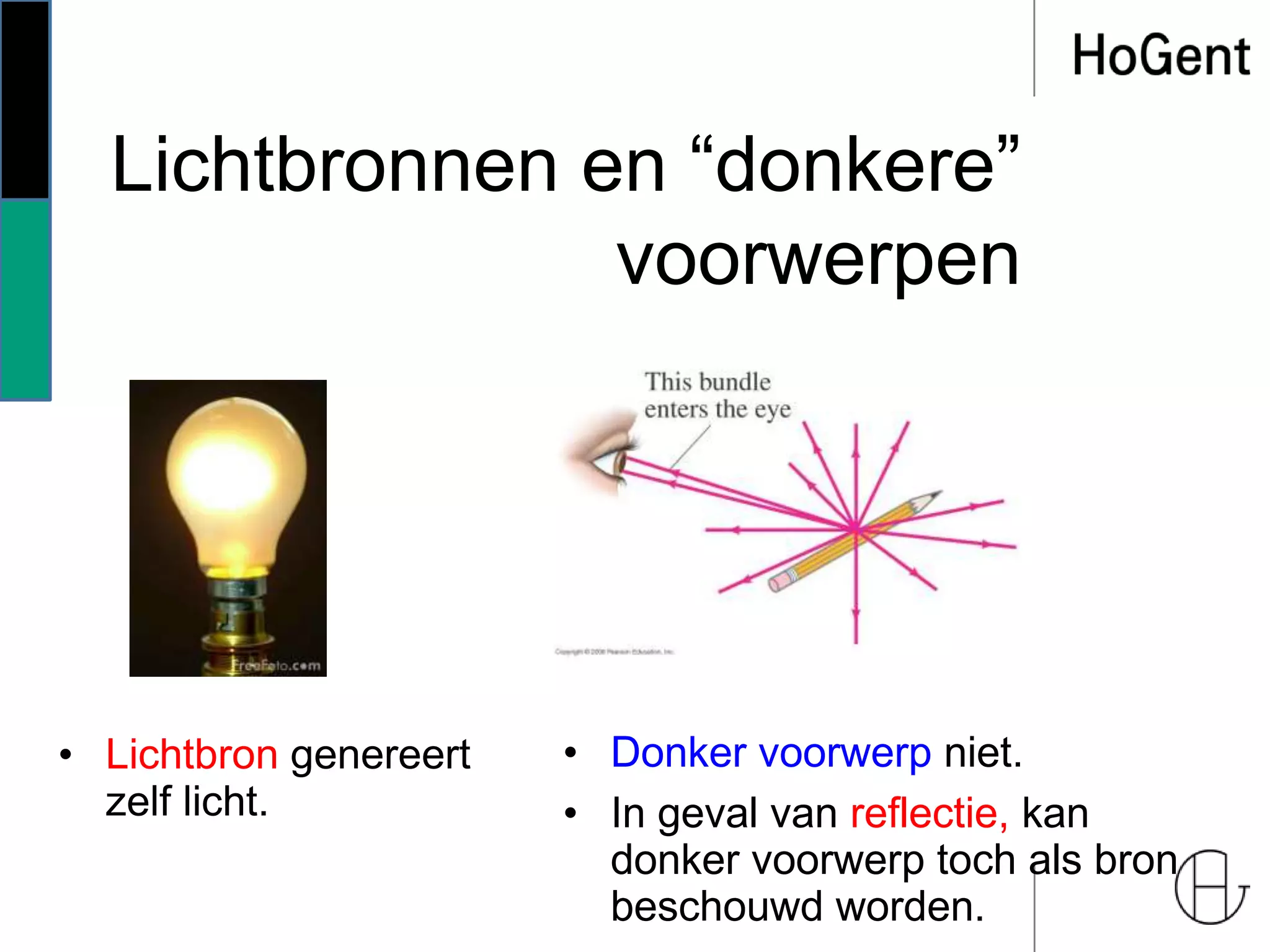

- 38. Lichtbronnen en “donkere” voorwerpen •Lichtbron genereert zelf licht. • Donker voorwerp niet. • In geval van reflectie, kan donker voorwerp toch als bron beschouwd worden.
- 39.
- 40.
- 41.
- 42. Kegeltjes en hoofdkleuren •Drie typen kegeltjes. • Elk type is sensitief voor ander deel van zichtbaar deel spectrum. • Mate waarin zij geactiveerd worden bepaalt welke kleur wij zien.
- 43.
- 44.
- 45. Kleuren zitten inons hoofd…
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.

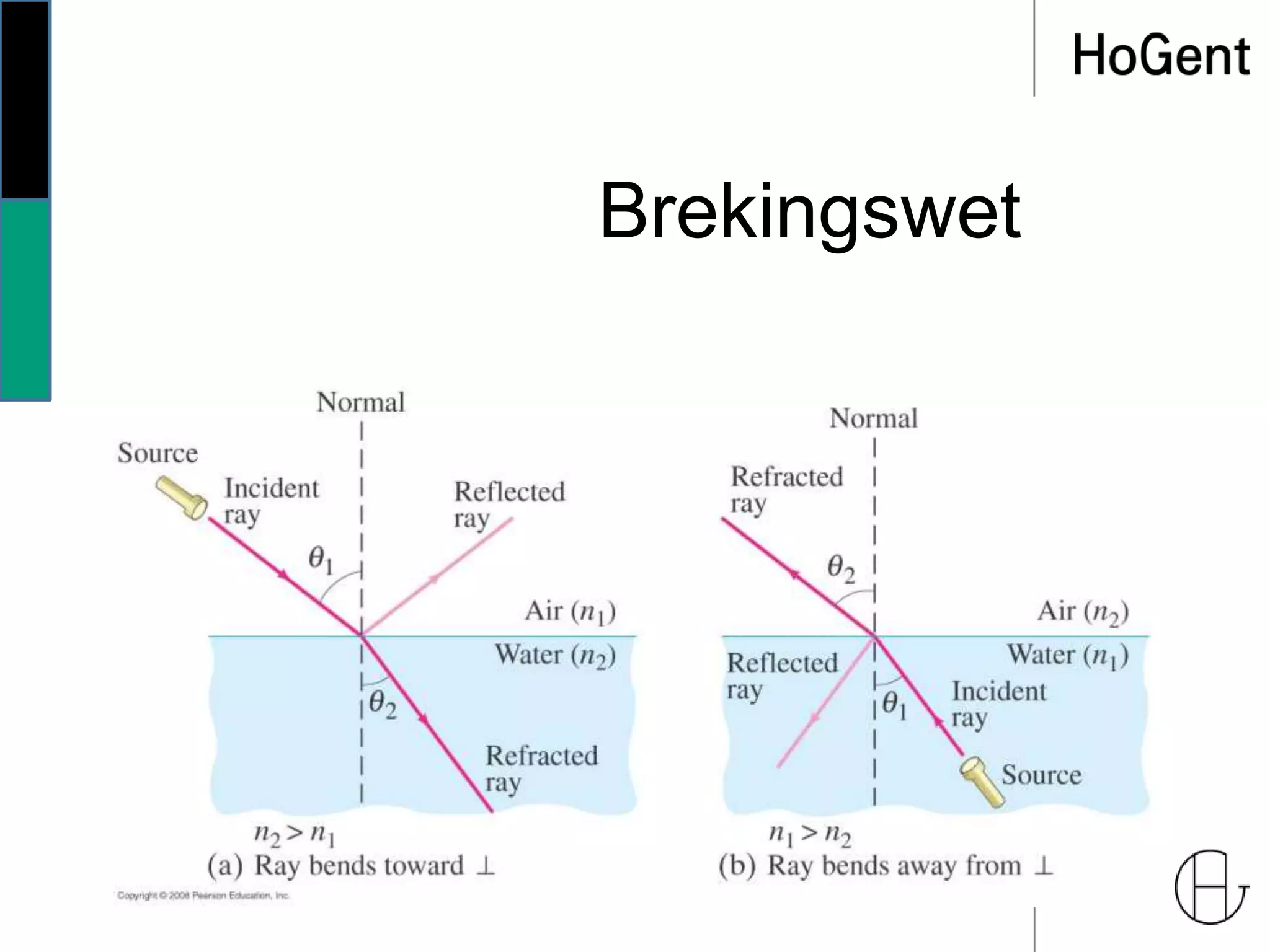

- 54. Optisch ijl –optisch dicht Optisch ijl : Lichtsnelheid wijkt weinig af van lichtsnelheid in vacuüm. Optisch dicht : Lichtsnelheid wijkt veel af van lichtsnelheid in vacuüm. Breking NAAR normaal TOE Breking VAN normaal WEG
- 55. Principe van Fermat Lichtneemt het pad dat de minste tijd vraagt.
- 56.
- 57.
- 58.
- 59.
- 60. Ovale zon Dichtheidsvariatie atmosfeer zorgtvoor beeldvervorming
- 61.

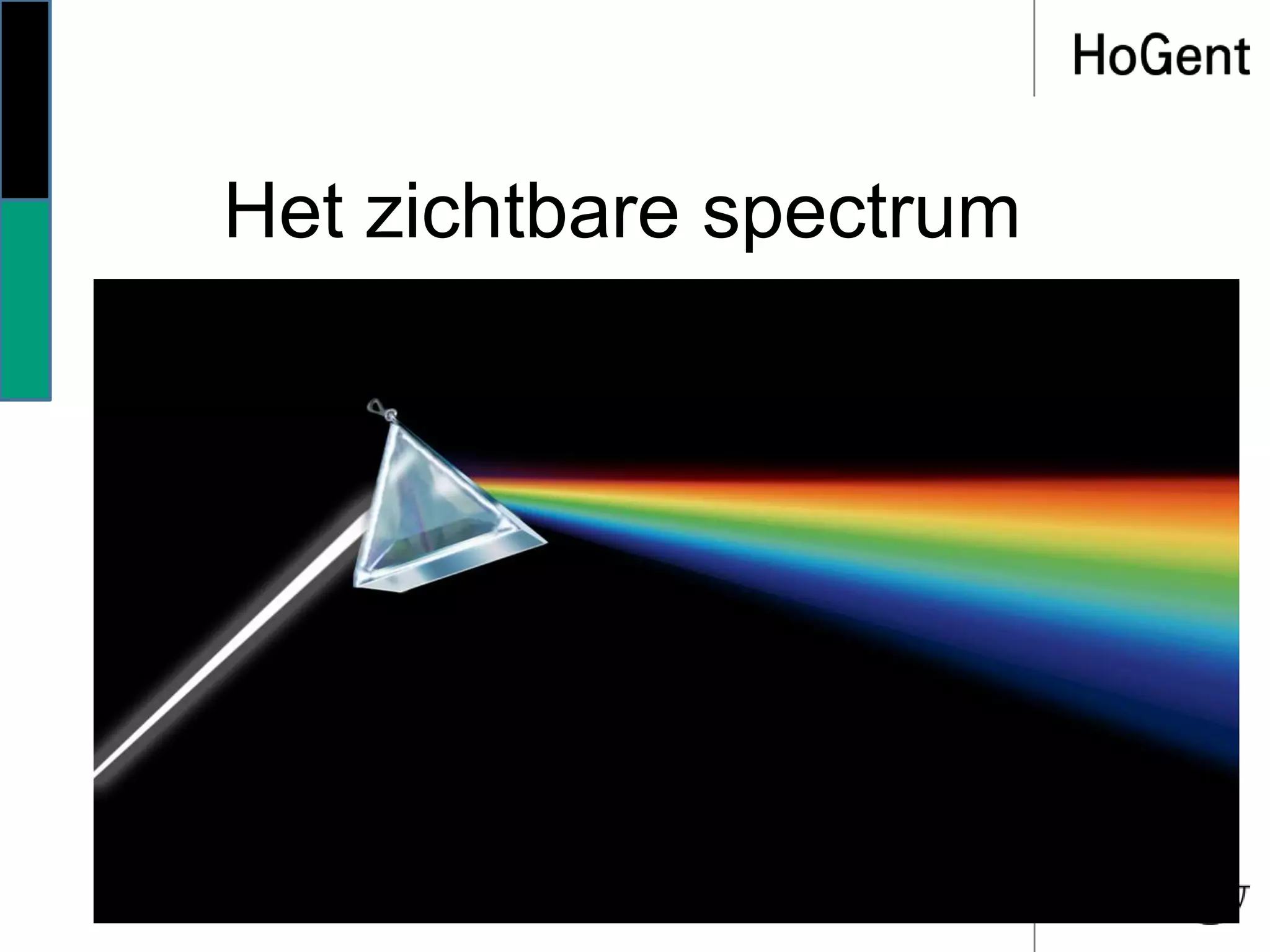

- 62. Dispersie Breking is afhankelijkvan energie (golflengte) straal
- 63.
- 64.
- 65.

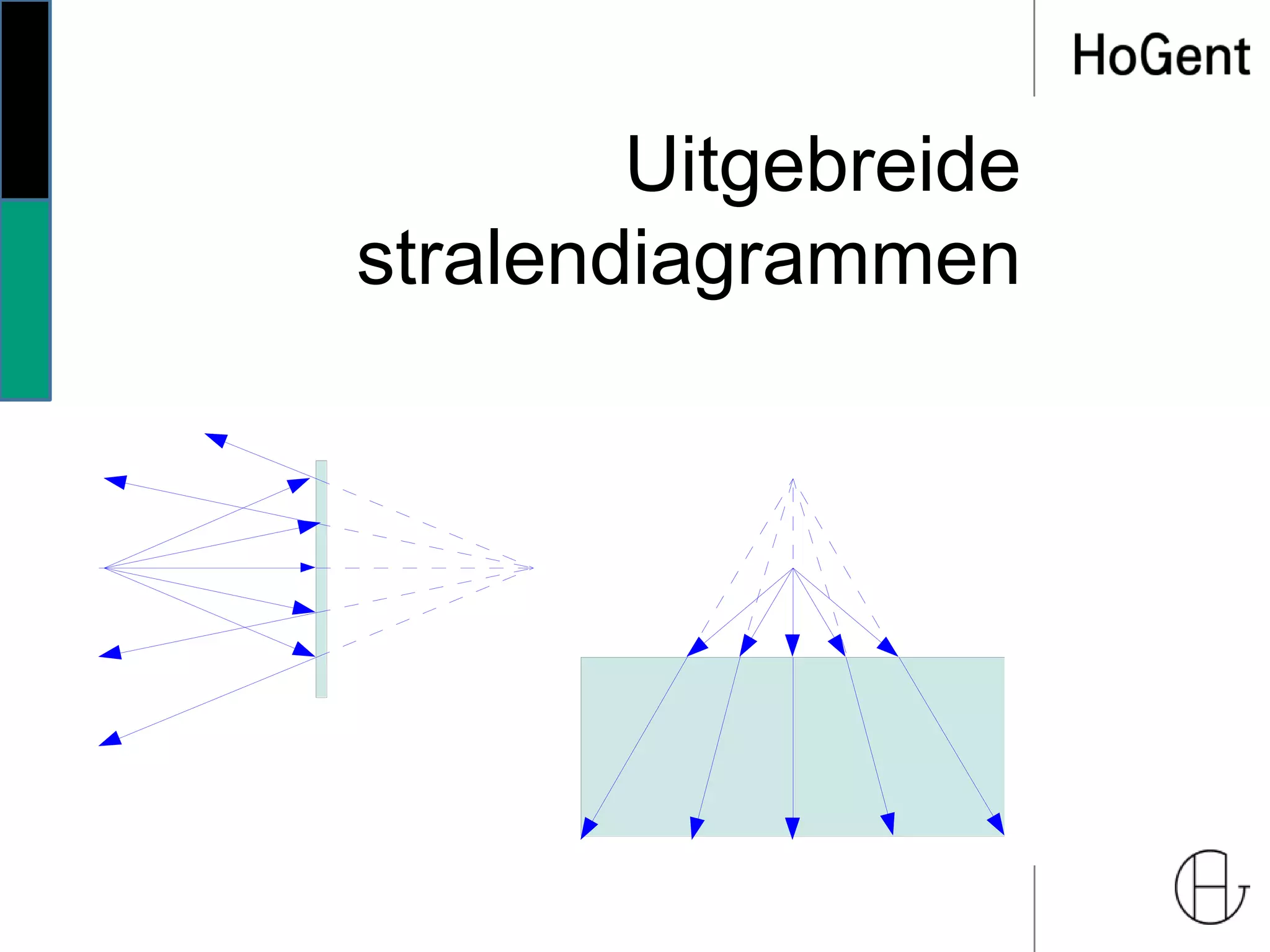

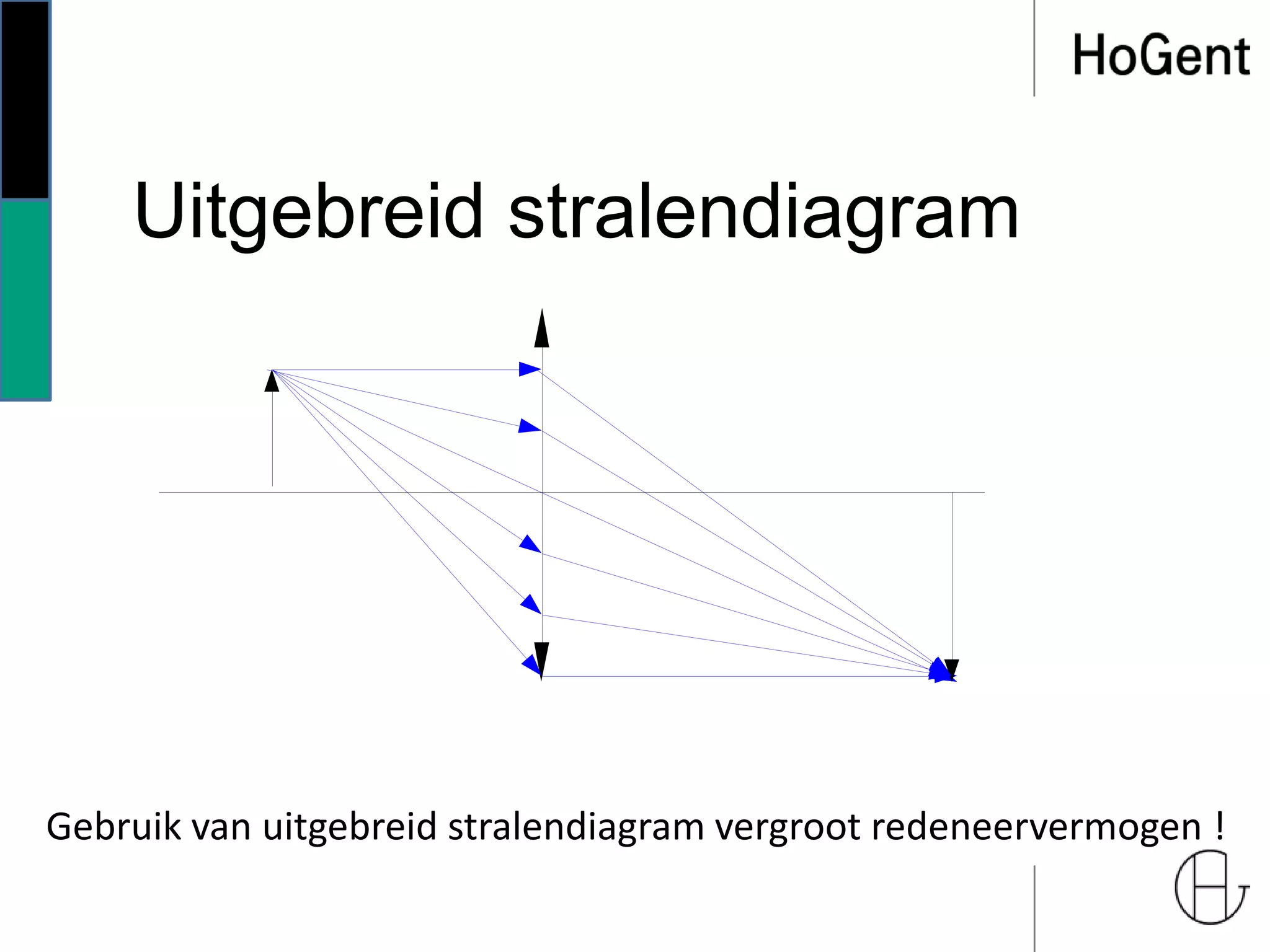

- 66. Uitgebreid stralendiagram Gebruik vanuitgebreid stralendiagram vergroot redeneervermogen !

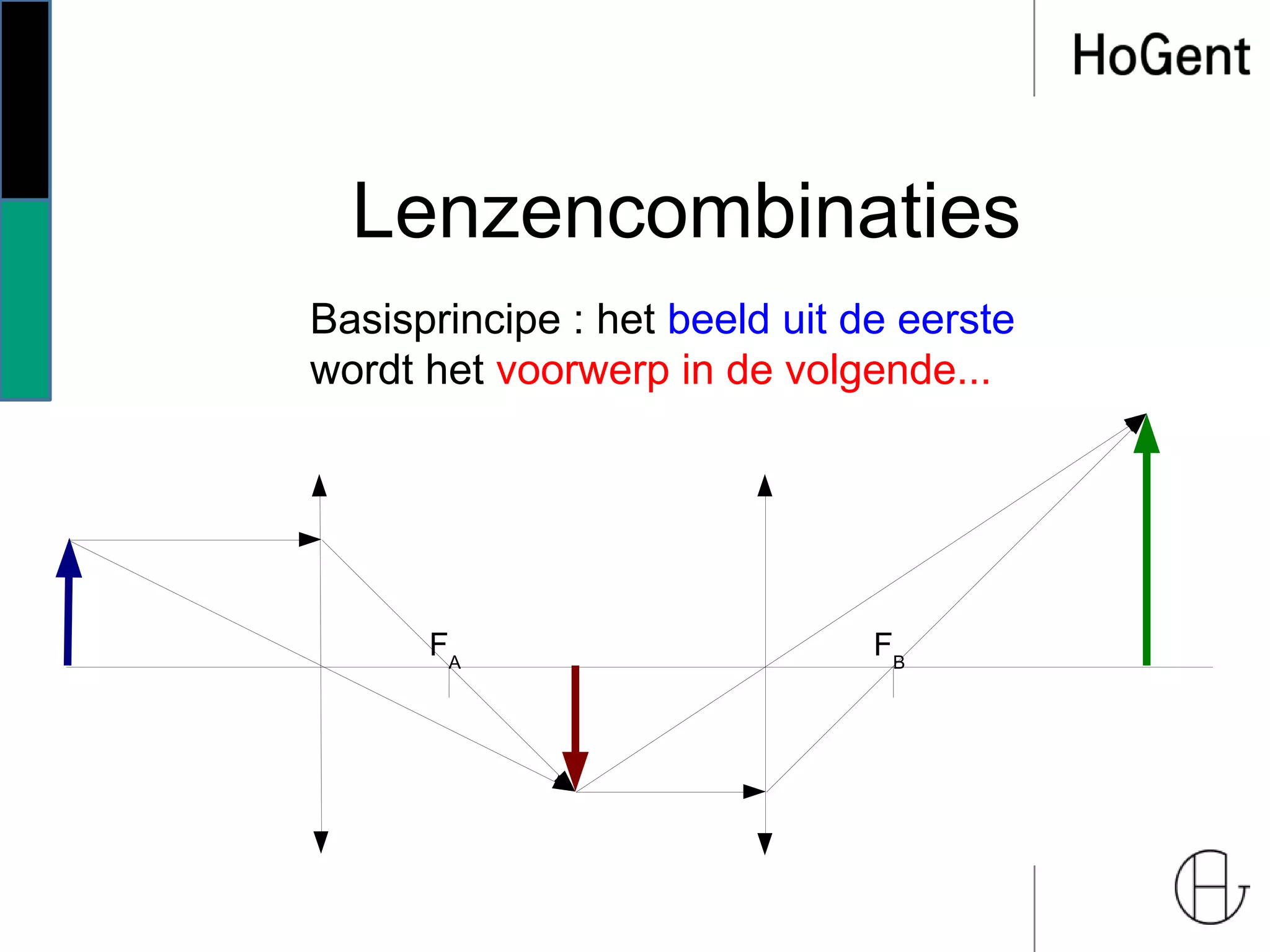

- 67. Lenzencombinaties Basisprincipe : hetbeeld uit de eerste wordt het voorwerp in de volgende... FA FB
- 68.
- 69.
- 70.
- 71.
- 72.
