1. Straight - Cross
By : Heri Bertus Mulyawan
4.31.18.0.08 / 07
POLITEKNIK NEGERI SEMARANG

2. Straight - Cross
Sebelum membahas apa itu Kabel Straight dan Cross..
Kita harus mengetahui dulu apa itu Kabel UTP
UTP ? ? ? ?
Ya.. UTP memiliki kepanjangan Unshielded Twisted Pair
Tapi apasih itu ? ?

3. Straight - Cross
Ya ini lah penjelasan tentang UTP :
 Kabel UTP terdiri dari empat pasang inti kabel yang saling berbelit,
masing-masing pasang memiliki warna berbeda
 Merupakan salah satu media transmisi yang paling banyak digunakan
untuk membuat jaringan local(LAN), karena harganya relatif murah.
 Jenis kabel yang terbuat dari bahan penghantar tembaga, memiliki isolasi
dari plastik dan terbungkus oleh bahan isolasi yang mampu melindungi dari
api dan kerusakan fisik.

4. Straight - Cross
Ada beberapa tipe pengkabelan pada UTP, salah satunya yaitu
Straight dan Cross . . nah itu yang akan kita bahas
Untuk tipe kabel Straight antara ujung dan ujung bertemu dengan
satu warna yang sama tidak seperti tipe Cross yang terjadi
persilangan di antara beberapa kabel
Untuk lebih jelasnya bisa dicek dihalaman sebelah

5. Straight - Cross

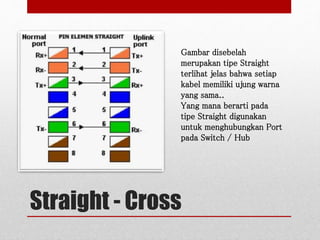

Gambar disebelah
merupakan tipe Straight
terlihat jelas bahwa setiap
kabel memiliki ujung warna
yang sama..
Yang mana berarti pada
tipe Straight digunakan
untuk menghubungkan Port
pada Switch / Hub

6. Straight - Cross

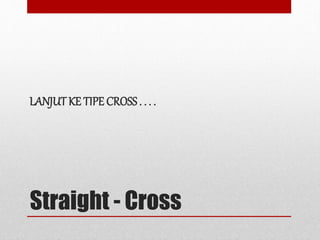

LANJUT KE TIPE CROSS. . . .

7. Straight - Cross
Terlihat kan beda antara
kabel Cross dengan
Straight
Pada tipe Cross ada
beberapa kabel yang
bersilangan di ujung..
Bukan berarti bahwa
kabel ini salah melainkan
digunakan untuk koneksi
point-to-point antar 2
komputer melalui
Ethernet Card

8. Straight - Cross

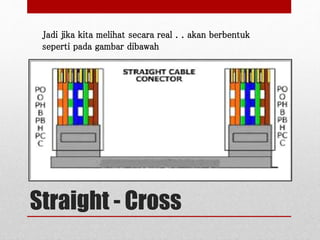

Jadi jika kita melihat secara real . . akan berbentuk
seperti pada gambar dibawah

9. Straight - Cross

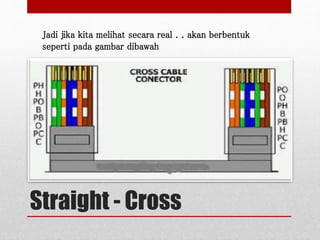

Jadi jika kita melihat secara real . . akan berbentuk
seperti pada gambar dibawah

10. Straight - Cross

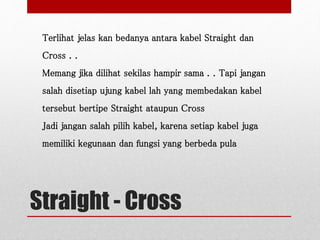

Terlihat jelas kan bedanya antara kabel Straight dan
Cross . .
Memang jika dilihat sekilas hampir sama . . Tapi jangan
salah disetiap ujung kabel lah yang membedakan kabel
tersebut bertipe Straight ataupun Cross
Jadi jangan salah pilih kabel, karena setiap kabel juga
memiliki kegunaan dan fungsi yang berbeda pula

11. Straight - Cross
Terima Kasih 
