文档详细介绍了建筑给排水系统的设计，包括给水与排水的计算方法、水量和水压标准、设备选择及管道设计。强调了生活用水量、工业用水量及排水体制的计算要点，以及雨水系统的设计参数和标准。此外，提供了排水管道的坡度、自清流速及通气管道的计算要求等技术细节。

1. 给排水系统设计实例介绍 建筑的给水排水设计实例介绍

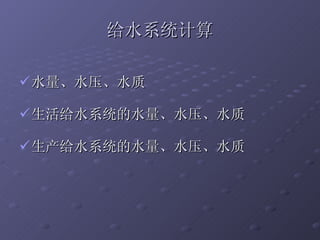

2. 给水系统计算 水量、水压、水质 生活给水系统的水量、水压、水质 生产给水系统的水量、水压、水质

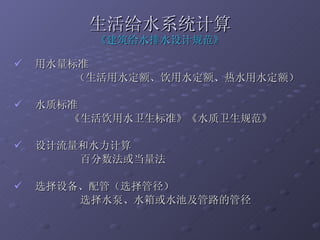

3. 生活给水系统计算 《建筑给水排水设计规范》 用水量标准 （生活用水定额、饮用水定额、热水用水定额） 水质标准 《生活饮用水卫生标准》《水质卫生规范》 设计流量和水力计算 百分数法或当量法 选择设备、配管（选择管径） 选择水泵、水箱或水池及管路的管径

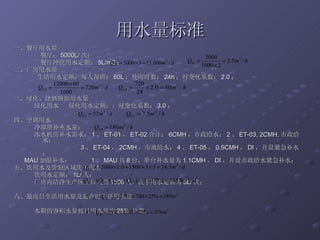

4. 用水量标准 一、餐厅用水量 餐厅： 5000L/ 次； 餐厅冲洗用水定额： 5L/m2 ； 二、厂房用水量 生活用水定额：每人每班： 60L ；使用时数： 24h ；时变化系数： 2.0 ； 三、绿化、浇洒路面用水量 绿化用水 绿化用水定额：；时变化系数： 3.0 ； 四、空调用水 冷却塔补充水量： 冰水机房补水需求： 1 、 ET-01 ， ET-02 合计： 6CMH ，市政给水； 2 、 ET-03, 2CMH, 市政给水； 3 、 ET-04 ， 2CMH ，市政给水； 4 、 ET-05 ， 0.5CMH ， DI ，并设紧急补水； MAU 加湿补水： 1 、 MAU 共 8 台，单台补水量为 1.1CMH ， DI ，并设市政给水紧急补水； 五、饮用水及管制区域洗手用水 饮用水定额： 1L/ 人； 厂房内洁净生产区工作人员 1500 人，洗手用水定额为 5L/ 次； 六、最高日生活用水量及最高时生活用水量 水箱的容积水量按日用水量的 25% 计算，

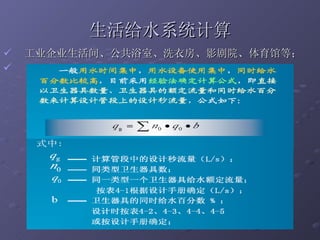

5. 生活给水系统计算 工业企业生活间、公共浴室、洗衣房、影剧院、体育馆等；

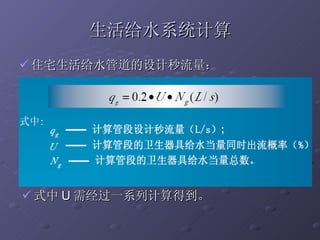

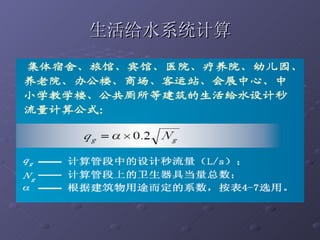

6. 生活给水系统计算 住宅生活给水管道的设计秒流量： 式中 U 需经过一系列计算得到。

7. 生活给水系统计算

8. 设计流量和水力计算

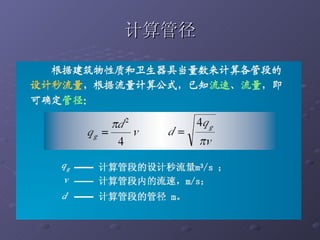

9. 计算管径

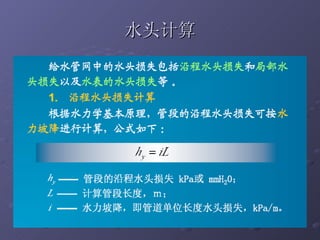

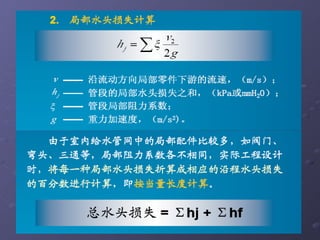

10. 水头计算

12. 水泵的扬程

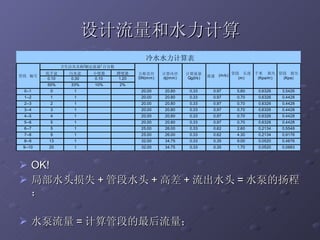

13. 设计流量和水力计算 OK! 局部水头损失 + 管段水头 + 高差 + 流出水头 = 水泵的扬程； 水泵流量 = 计算管段的最后流量；

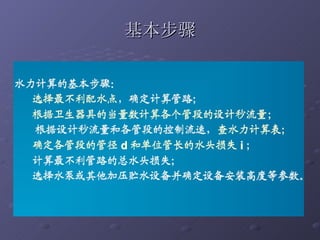

14. 基本步骤

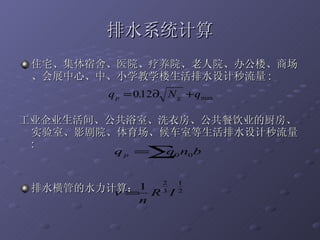

15. 排水系统计算 住宅、集体宿舍、医院、疗养院、老人院、办公楼、商场、会展中心、中、小学教学楼生活排水设计秒流量 : 工业企业生活间、公共浴室、洗衣房、公共餐饮业的厨房、实验室、影剧院、体育场、候车室等生活排水设计秒流量 : 排水横管的水力计算：

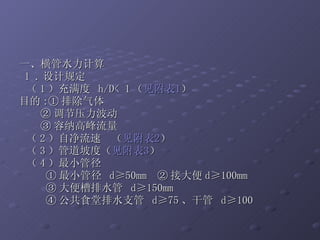

16. 一、横管水力计算 1 . 设计规定 （ 1 ）充满度 h/D< 1 （ 见附表 1 ） 目的 :① 排除气体 ② 调节压力波动 ③ 容纳高峰流量 （ 2 ）自净流速 （ 见附表 2 ） （ 3 ）管道坡度（ 见附表 3 ） （ 4 ）最小管径 ① 最小管径 d≥50mm ② 接大便 d≥100mm ③ 大便槽排水管 d≥150mm ④ 公共食堂排水支管 d≥75 、干管 d≥100

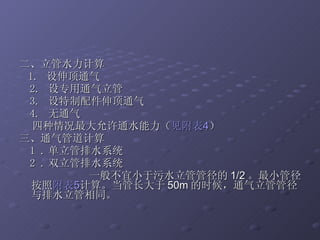

17. 二、立管水力计算 1. 设伸顶通气 2. 设专用通气立管 3. 设特制配件伸顶通气 4. 无通气 四种情况最大允许通水能力（ 见附表 4 ） 三、通气管道计算 1 . 单立管排水系统 2 . 双立管排水系统 一般不宜小于污水立管管径的 1/2 。最小管径按照 附表 5 计算。当管长大于 50m 的时候，通气立管管径与排水立管相同。

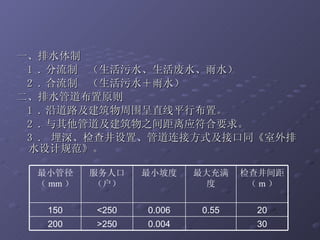

18. 一、 排水体制 1 . 分流制 （生活污水、生活废水、雨水） 2 . 合流制 （生活污水＋雨水） 二、排水管道布置原则 1 . 沿道路及建筑物周围呈直线平行布置。 2 . 与其他管道及建筑物之间距离应符合要求。 3 . 埋深、检查井设置、管道连接方式及接口同《室外排水设计规范》。 30 0.004 >250 200 20 0.55 0.006 <250 150 检查井间距（ m ） 最大充满度 最小坡度 服务人口（户） 最小管径（ mm ）

19. 30 0.004 >250 200 20 0.55 0.006 <250 150 检查井间距（ m ） 最大充满度 最小坡度 服务人口（户） 最小管径（ mm ）

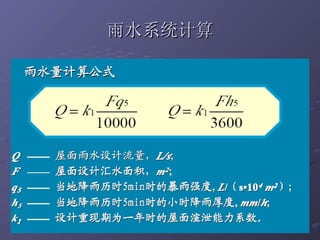

20. 雨水系统计算

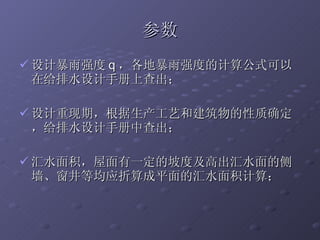

21. 参数 设计暴雨强度 q ，各地暴雨强度的计算公式可以在给排水设计手册上查出； 设计重现期，根据生产工艺和建筑物的性质确定，给排水设计手册中查出； 汇水面积，屋面有一定的坡度及高出汇水面的侧墙、窗井等均应折算成平面的汇水面积计算；

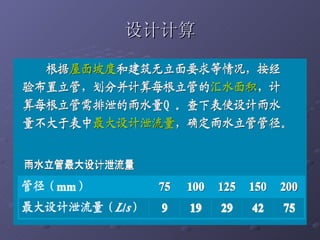

22. 设计计算

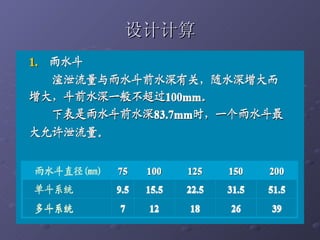

23. 设计计算

24. 设计计算

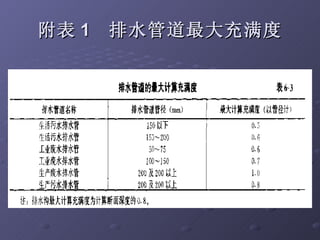

25. 附表 1 排水管道最大充满度

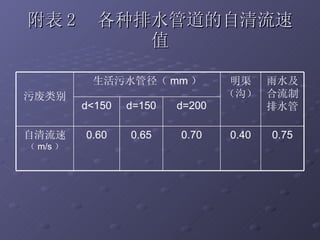

26. 附表 2 各种排水管道的自清流速值 0.75 0.40 0.70 0.65 0.60 自清流速 （ m/s ） d=200 d=150 d<150 雨水及合流制排水管 明渠（沟） 生活污水管径（ mm ） 污废类别

27. 附表 3 生活污水管道的坡度 0.025 0.015 0.012 0.010 0.007 0.006 0.035 0.025 0.020 0.015 0.010 0.006 50 75 100 125 150 200 最小坡度 通用坡度 管径（ mm ）

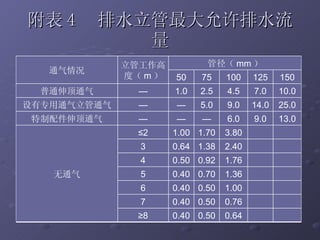

28. 附表 4 排水立管最大允许排水流量 0.64 0.50 0.40 ≥ 8 0.76 0.50 0.40 7 1.00 0.50 0.40 6 1.36 0.70 0.40 5 1.76 0.92 0.50 4 2.40 1.38 0.64 3 3.80 1.70 1.00 ≤ 2 无通气 13.0 9.0 6.0 — — — 特制配件伸顶通气 25.0 14.0 9.0 5.0 — — 设有专用通气立管通气 10.0 7.0 4.5 2.5 1.0 — 普通伸顶通气 150 125 100 75 50 管径（ mm ） 立管工作高度（ m ） 通气情况

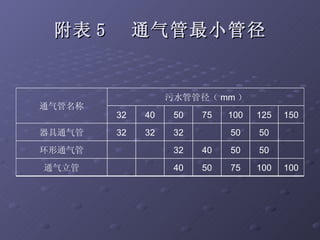

29. 附表 5 通气管最小管径 100 100 75 50 40 通气立管 50 50 40 32 环形通气管 50 50 32 32 32 器具通气管 150 125 100 75 50 40 32 污水管管径（ mm ） 通气管名称
