Документ описывает различные типы диаграмм и их оптимальное использование: круговые диаграммы для покомпонентного сравнения, линейчатые для позиционного и корреляционного, а гистограммы для временного и частотного сравнения. Для каждой диаграммы приводятся рекомендации по количеству компонентов, цветовой кодировке и избеганию перегруза информации. Основная цель - помочь пользователям эффективно визуализировать данные в зависимости от типа сравнения.

1. Типы диаграмм

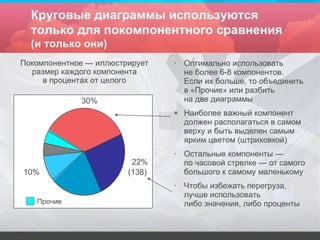

2. Круговые диаграммы используются только для покомпонентного сравнения (и только они) Оптимально использовать не более 6-8 компонентов. Если их больше, то объединить в «Прочие» или разбить на две диаграммы Наиболее важный компонент должен располагаться в самом верху и быть выделен самым ярким цветом (штриховкой) Остальные компоненты — по часовой стрелке — от самого большого к самому маленькому Чтобы избежать перегруза, лучше использовать либо значения, либо проценты 30% 22% 10% Покомпонентное — иллюстрирует размер каждого компонента в процентах от целого (138) Прочие

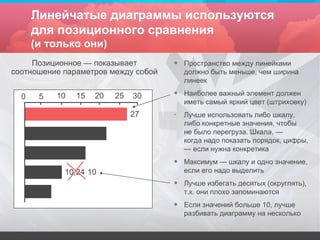

3. Линейчатые диаграммы используются для позиционного сравнения (и только они) Позиционное — показывает соотношение параметров между собой Пространство между линейками должно быть меньше, чем ширина линеек Наиболее важный элемент должен иметь самый яркий цвет (штриховку) Лучше использовать либо шкалу, либо конкретные значения, чтобы не было перегруза. Шкала, — когда надо показать порядок, цифры, — если нужна конкретика Максимум — шкалу и одно значение, если его надо выделить Лучше избегать десятых (округлять), т.к. они плохо запоминаются Если значений больше 10, лучше разбивать диаграмму на несколько 27 10,24 10 0 5 10 15 20 25 30

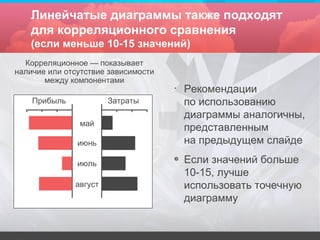

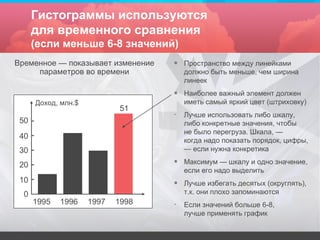

4. Линейчатые диаграммы также подходят для корреляционного сравнения (если меньше 10-15 значений) Корреляционное — показывает наличие или отсутствие зависимости между компонентами Рекомендации по использованию диаграммы аналогичны, представленным на предыдущем слайде Если значений больше 10-15, лучше использовать точечную диаграмму май июнь июль август Прибыль Затраты

5. Гистограммы используются для временного сравнения ( если меньше 6-8 значений) Временное — показывает изменение параметров во времени Пространство между линейками должно быть меньше, чем ширина линеек Наиболее важный элемент должен иметь самый яркий цвет (штриховку) Лучше использовать либо шкалу, либо конкретные значения, чтобы не было перегруза. Шкала, — когда надо показать порядок, цифры, — если нужна конкретика Максимум — шкалу и одно значение, если его надо выделить Лучше избегать десятых (округлять), т.к. они плохо запоминаются Если значений больше 6-8, лучше применять график 1995 1 996 199 7 199 8 Доход, млн. $ 51 10 0 3 0 2 0 5 0 4 0

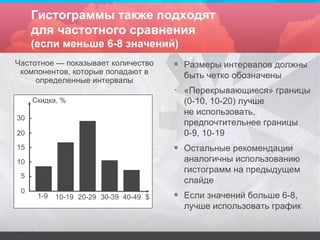

6. Гистограммы также подходят для частотного сравнения (если меньше 6-8 значений) Частотное — показывает количество компонентов, которые попадают в определенные интервалы Размеры интервалов должны быть четко обозначены «Перекрывающиеся» границы (0-10, 10-20) лучше не использовать, предпочтительнее границы 0-9, 10-19 Остальные рекомендации аналогичны использованию гистограмм на предыдущем слайде Если значений больше 6-8, лучше использовать график 1-9 1 0 - 19 20 - 2 9 30-39 40-49 $ Скидка, % 0 5 1 0 15 20 30
