Micro Service Architecture (MSA)의 특징과 구현하는 방법을 간략히 소개합니다. Nginx 에서 소개한 MSA 구조를 담고 있으며 API Gateway, Service Discovery Pattern 등의 설명이 있습니다.

1. Cloud Studying
Micro Service Architecture
김도형 류영수 유효균 이영수 장경주
발표 이영수
SWMaestro 7기 미래기술스터딩

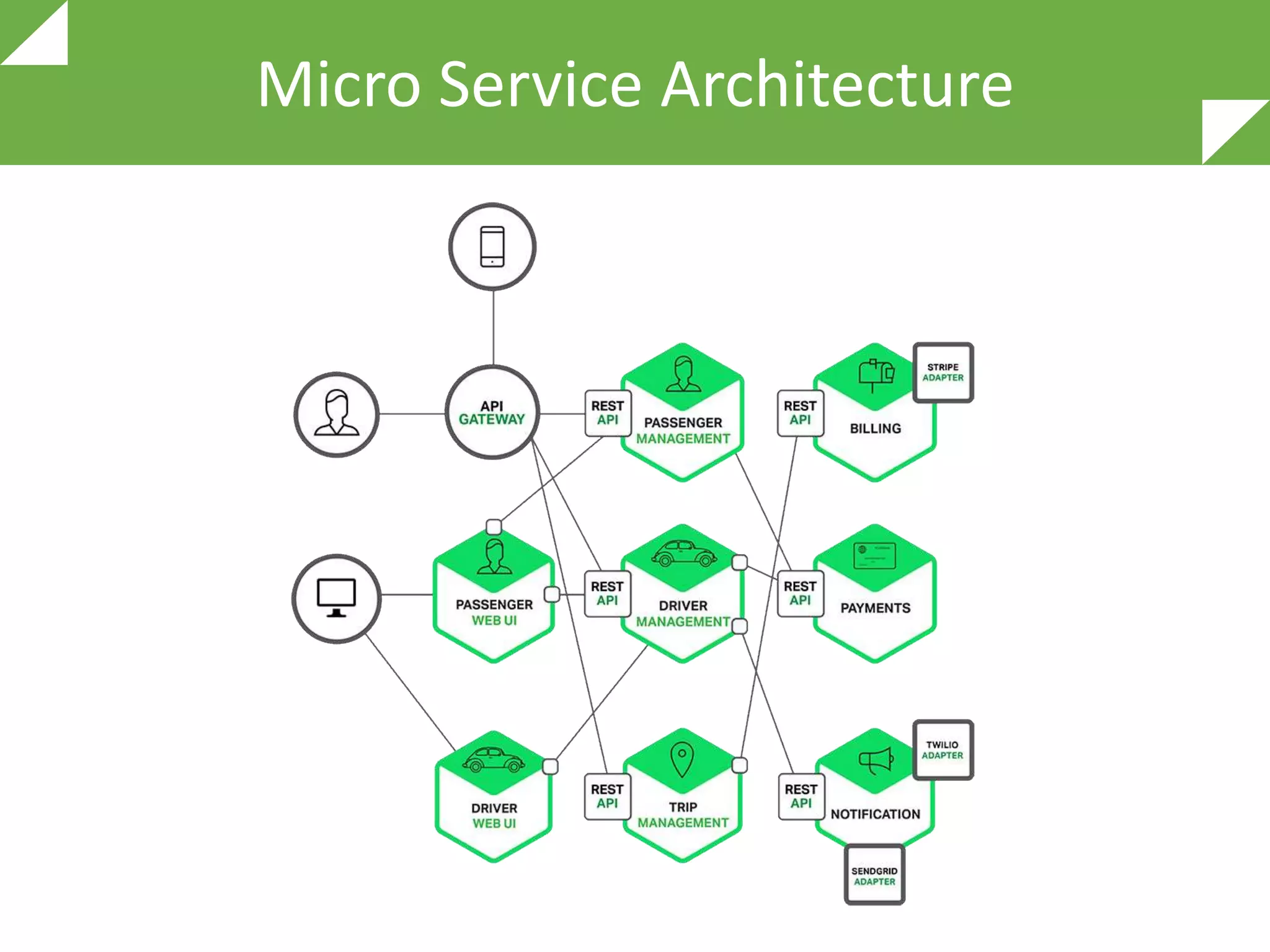

2. Micro Service Architecture

3. MSA란
• 서비스를 기능별로 작게 쪼개는 서버 아키텍쳐의 디자인 패턴
• 하나의 서비스는 한가지 일에 초점을 맞춤
• API로 다른 서비스와 연계

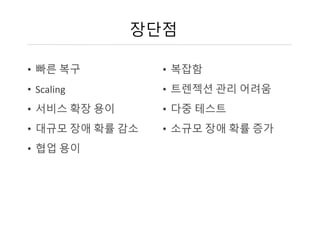

4. 장단점
• 빠른 복구
• Scaling
• 서비스 확장 용이
• 대규모 장애 확률 감소
• 협업 용이
• 복잡함
• 트렌젝션 관리 어려움
• 다중 테스트
• 소규모 장애 확률 증가

5. MSA의 구현 방법을 알아보자
목표

6. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리

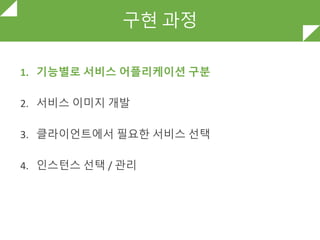

구현 과정

7. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리
구현 과정

9. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리
구현 과정

10. • 서비스 애플리케이션은 수십, 수백여개의 서비스들로 구성
• 각 서비스는 적절한 CPU, memory, I/O 리소스를 제공받아야
하고 배포는 빠르고 효율적이어야 함
배포 방법
1. 서버마다 전체 서비스를 띄움
2. 서비스를 VM위에 띄움
3. 서비스를 Container위에 띄움
서비스 이미지 개발

11. Deploy service per Server
장점
• 배포속도, 서비스 시작속도 빠름
단점
• CPU, 메모리를 한 서비스 인스턴스가 모두 사용하는 문제
User
Service
Trip
Service
Payment
Service
Server 1
192.168.0.1
User
Service
Trip
Service
Payment
Service
Server 2
192.168.0.2

12. Deploy service in VM
장점
• 서비스별로 고정된 자원을 사용
• 클라우드 인프라 기능 활용 가능
단점
• 자원 사용 비 효율적 (VM자체의 자원 낭비)
• VM 관리의 어려움
Service 1
VM
Service 1
VM
Service 1
VM
Service 1
VM image

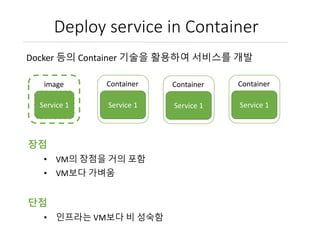

13. Deploy service in Container
Docker 등의 Container 기술을 활용하여 서비스를 개발
Service 1
Container
Service 1
장점
• VM의 장점을 거의 포함
• VM보다 가벼움
단점
• 인프라는 VM보다 비 성숙함
Service 1
Container
Service 1
Container

14. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리
구현 과정

15. 클라이언트에서 각 서비스에 요청을 따로 보내야 하는가?
많은 요청은 비 효율적이며 클라이언트 코드가 복잡해짐

16. API Gateway
Inter-process
Communication

17. API Gateway
• 내부 시스템 아키텍쳐를 캡슐화해서
클라이언트에 적합한 API를 제공
• 비동기, 논블로킹 I/O를 지원하는 플랫폼으로 개발
• Netty, Vertx, Node.js, Nginx, etc..
• 통신 규격 다양화 (내/외부용 효율적인 방법 선택)
• Auto-scaling, ip-address 변경에 대응
• 서비스 오류 핸들링 ex) Netflix Hystrix

18. Inter-process Communication
• 서비스-클라이언트, 서비스-서비스간 통신 구현
• 비동기적(message-based) / 동기적(request) 구현방법 선택
• HTTP REST / Thrift 프로토콜
• 서비스 오류 핸들링

19. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리
구현 과정

20. 인스턴스들은 Auto-Scaling, 장애 등으로 인해 IP주소 등이 변화
Service Discovery
하나의 서비스는 가상화되어 여러 인스턴스로 실행됨
어떤 인스턴스에 접속해야 하는가?

21. Discovery Pattern
Service 1
Instance A
Service 1
Instance B
Service 1
Instance C
10.4.3.1:6001
10.4.3.7:6002
10.4.3.9:6003
Service Registry
각 서비스는 Service Registry에 자신의 상태를 전달
Service Registry는 가용한 인스턴스의 목록을 갖고있음

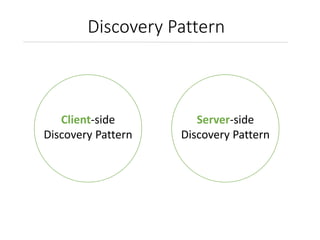

22. Discovery Pattern
Client-side
Discovery Pattern
Server-side
Discovery Pattern

23. Client-side Discovery Pattern
Client
1
2

24. Client-side Discovery Pattern
• 클라이언트에서 Service Registry를 통해
가용한 인스턴스 목록을 받아옴
• 클라이언트에서 가용한 인스턴스에 직접 연결
장점
• 지능적인 클라이언트 개발 가능
단점
• 클라이언트 코드 복잡, 로직 복잡

25. Server-side Discovery Pattern
Client

26. Server-side Discovery Pattern
• Load Balancer가 존재
• 클라이언트에서 요청을 보내면 Load Balancer가 Service Registry
와 연동하여 요청을 적절한 서비스 인스턴스로 전달
장점
• Discovery의 세부적인 부분이 클라이언트로부터 분리됨
단점
• 서버측 시스템(Load Balancer)이 안정적이어야 함
ex) AWS Elastic Load Balancer

27. 추가: Third-party Registration Pattern
Instance A
Instance B
Instance C
Service
Registry
Service
Registry
Instance A Registrar
Health check

28. 1. 기능별로 서비스 어플리케이션 구분
2. 서비스 이미지 개발
3. 클라이언트에서 필요한 서비스 선택
4. 인스턴스 선택 / 관리
구현 과정

29. • Nginx consul, Netflix Eureka 등의 오픈소스 활용
• AWS Lambda API등 이용
활용할 수 있는 것

30. • https://www.nginx.com/blog/introduction-to-microservices
• http://readme.skplanet.com/?p=10700
• http://www.slideshare.net/andrewdohyunjung/msa-43702981
참고 자료
