마이크로서비스를 위한 AWS 아키텍처 패턴 및 모범 사례 - AWS Summit Seoul 2017

  1. 1. © 2016, Amazon Web Services, Inc. or its Affiliates. All rights reserved. 윤석찬, AWS 테크에반젤리스트 · 이상현, Vingle 개발팀 마이크로서비스를 위한 AWS 아키텍처 패턴 및 모범 사례 의 서버리스 마이크로서비스 전환 사례

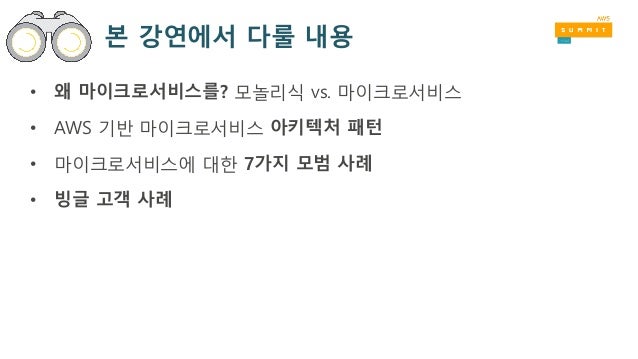

  2. 2. 본 강연에서 다룰 내용 • 왜 마이크로서비스를? 모놀리식 vs. 마이크로서비스 • AWS 기반 마이크로서비스 아키텍처 패턴 • 마이크로서비스에 대한 7가지 모범 사례 • 빙글 고객 사례
  3. 3. 왜 마이크로서비스를?

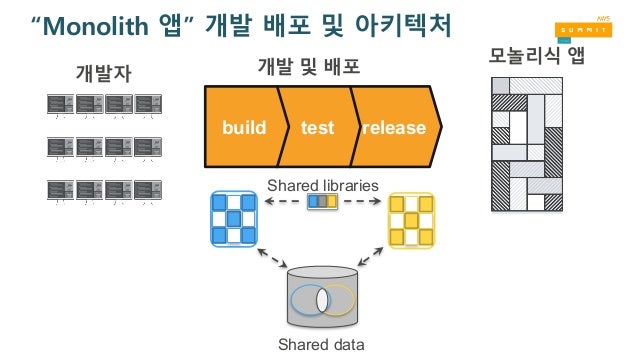

  4. 4. releasetestbuild 개발 및 배포 모놀리식 앱 개발자 Shared libraries Shared data “Monolith 앱” 개발 배포 및 아키텍처

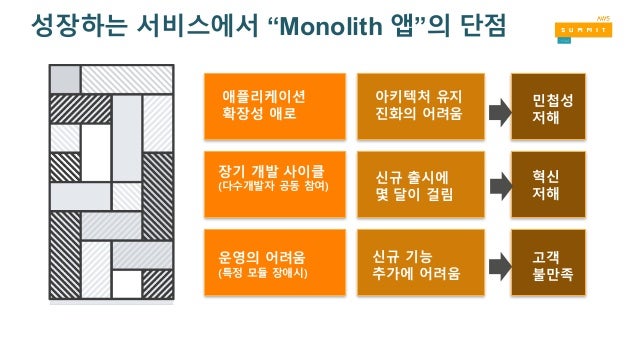

  5. 5. 성장하는 서비스에서 “Monolith 앱”의 단점 장기 개발 사이클 (다수개발자 공동 참여) 운영의 어려움 (특정 모듈 장애시) 애플리케이션 확장성 애로 신규 출시에 몇 달이 걸림 신규 기능 추가에 어려움 아키텍처 유지 진화의 어려움 혁신 저해 고객 불만족 민첩성 저해
  6. 6. 마이크로서비스로의 전이
  7. 7. Netflix embraces a fine-grained Service Oriented Architecture as the underpinning of its Cloud based deployment model. Currently, we run hundreds of such fine grained services that are collectively responsible in handling the customer facing requests via a few "Edge Services" such as the Netflix API Service. A lightweight REST based protocol is the choice for inter process communication amongst these services. http://techblog.netflix.com/2013/01/announcing-ribbon-tying-netflix-mid.html
  8. 8. “service-oriented architecture composed of loosely coupled elements that have bounded contexts” Adrian Cockcroft (VP of Cloud Architecture @ AWS, former Cloud Architect at Netflix) 마이크로 서비스란?

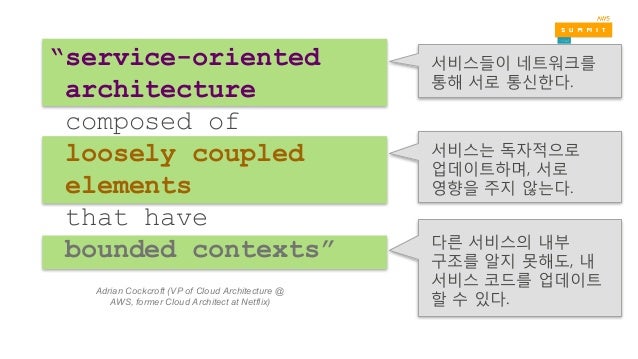

  9. 9. 다른 서비스의 내부 구조를 알지 못해도, 내 서비스 코드를 업데이트 할 수 있다. 서비스들이 네트워크를 통해 서로 통신한다. 서비스는 독자적으로 업데이트하며, 서로 영향을 주지 않는다. “service-oriented architecture composed of loosely coupled elements that have bounded contexts” Adrian Cockcroft (VP of Cloud Architecture @ AWS, former Cloud Architect at Netflix)

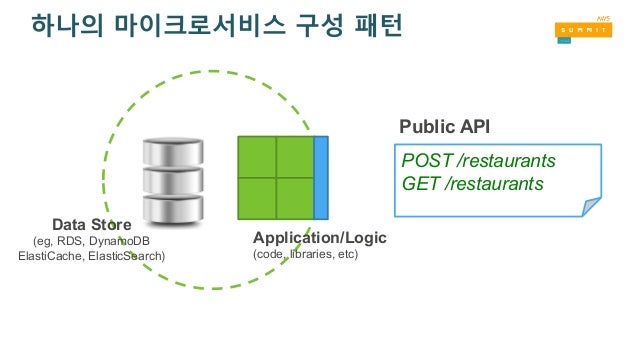

  10. 10. Public API POST /restaurants GET /restaurants Application/Logic (code, libraries, etc) Data Store (eg, RDS, DynamoDB ElastiCache, ElasticSearch) 하나의 마이크로서비스 구성 패턴
  11. 11. Drivers micro-services Payments micro-service Location micro-services Ordering micro-services Restaurant micro-service 다양한 마이크로서비스 단위 구성

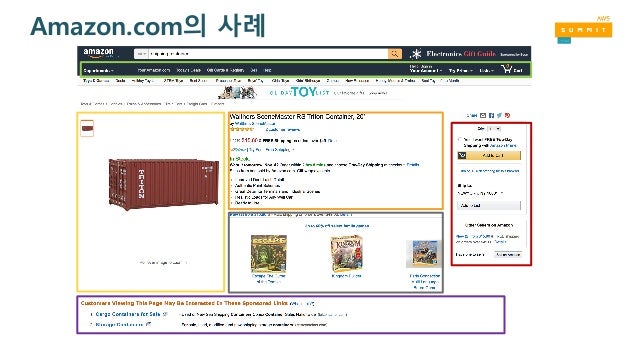

  12. 12. Amazon.com의 사례

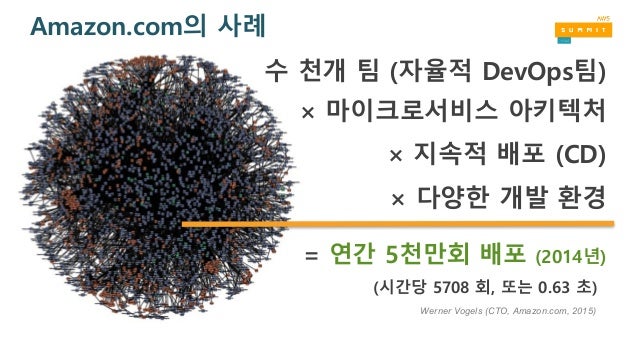

  13. 13. = 연간 5천만회 배포 (2014년) 수 천개 팀 (자율적 DevOps팀) × 마이크로서비스 아키텍처 × 지속적 배포 (CD) × 다양한 개발 환경 (시간당 5708 회, 또는 0.63 초) Amazon.com의 사례 Werner Vogels (CTO, Amazon.com, 2015)
  14. 14. AWS 기반 마이크로 서비스 활용 사례 Building a Microservices Gaming Platform for Turbine Mobile Games (2016) From Monolithic to Microservices Evolving Architecture Patterns in the Cloud (2016) Developing Mobile Apps and Serverless Microservices for Enterprises using AWS (2016) Pure Play Video OTT- A Microservices Architecture (2015) Nike's Journey into Microservices (2014) A Journey to Microservices (2015)

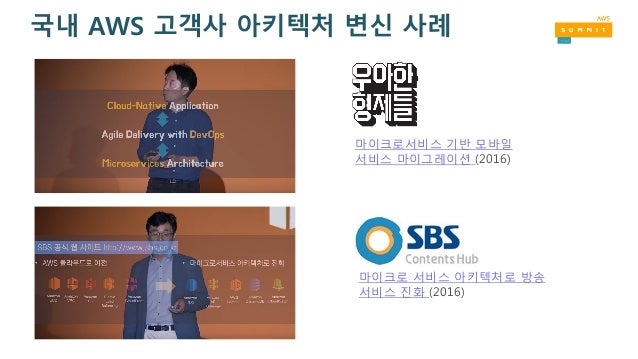

  15. 15. 국내 AWS 고객사 아키텍처 변신 사례 마이크로서비스 기반 모바일 서비스 마이그레이션 (2016) 마이크로 서비스 아키텍처로 방송 서비스 진화 (2016)
  16. 16. AWS 기반 마이크로서비스 아키텍처 패턴

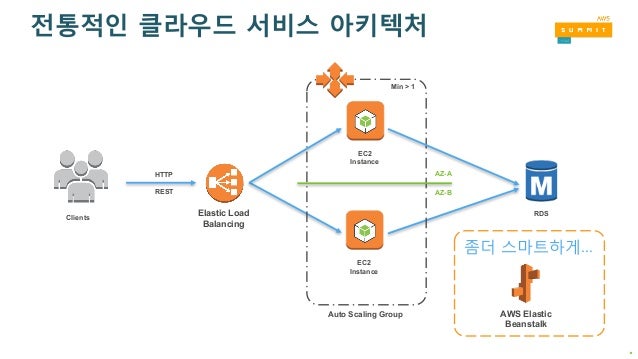

  17. 17. 전통적인 클라우드 서비스 아키텍처 Clients RDS HTTP REST EC2 Instance Auto Scaling Group AZ-A AZ-B Min > 1 Elastic Load Balancing EC2 Instance AWS Elastic Beanstalk 좀더 스마트하게… .

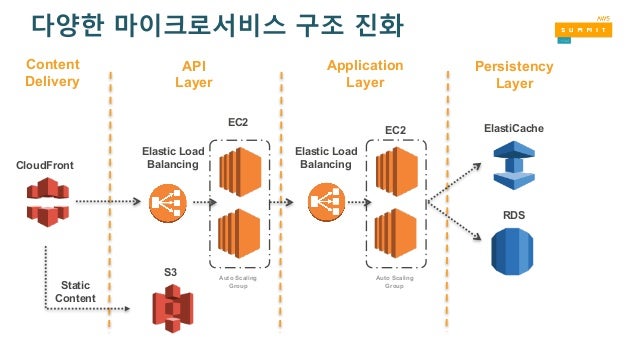

  18. 18. 다양한 마이크로서비스 구조 진화 S3 CloudFront RDS ElastiCache EC2 Elastic Load Balancing EC2 Elastic Load Balancing Static Content Content Delivery API Layer Application Layer Persistency Layer Auto Scaling Group Auto Scaling Group
  19. 19. 다양한 마이크로서비스 구조 진화 CloudFront RDS ElastiCacheEC2 Elastic Load Balancing Static Content Content Delivery Application Layer Persistency Layer Auto Scaling Group API Gateway S3 API Layer

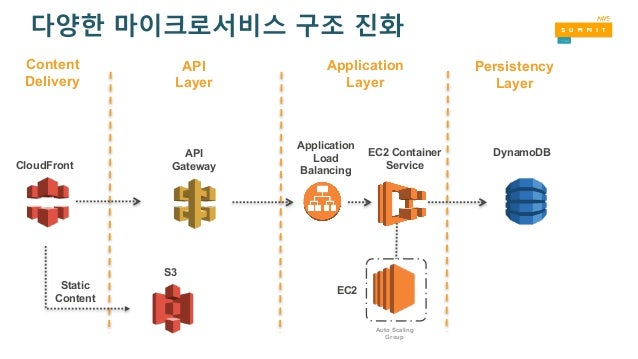

  20. 20. 다양한 마이크로서비스 구조 진화 S3 CloudFront RDS ElastiCache EC2 Application Load Balancing Static Content Content Delivery API Layer Application Layer Persistency Layer API Gateway EC2 Container Service Auto Scaling Group
  21. 21. 다양한 마이크로서비스 구조 진화 S3 CloudFront EC2 Application Load Balancing Static Content Content Delivery API Layer Application Layer Persistency Layer API Gateway EC2 Container Service Auto Scaling Group DynamoDB

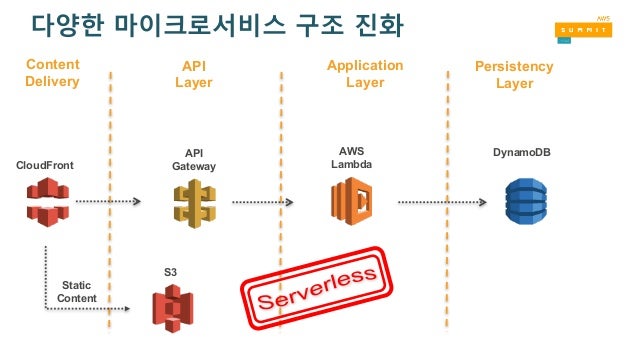

  22. 22. 다양한 마이크로서비스 구조 진화 S3 CloudFront Static Content Content Delivery API Layer Application Layer Persistency Layer API Gateway DynamoDBAWS Lambda
  23. 23. Amazon API GatewayClients HTTP REST Amazon EC2 AWS Lambda Lambda Blueprints 다양한 마이크로서비스 구조 진화 Elastic Load Balancing Amazon ECS
  24. 24. 마이크로서비스 전환 사례
  25. 25. iOS / Frontend / Backend Technical Leader kurt@vingle.net https://github.com/breath103 이상현 Kurt Lee

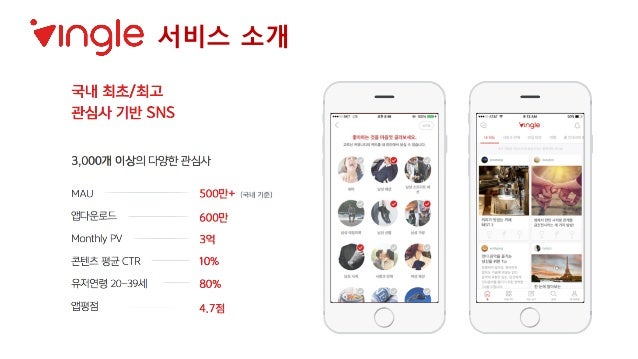

  26. 26. 서비스 소개

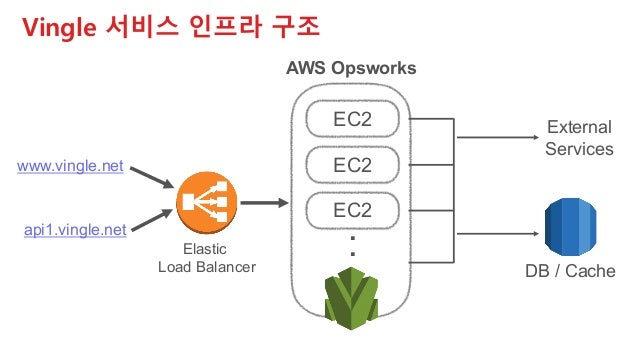

  27. 27. Elastic Load Balancer AWS Opsworks www.vingle.net api1.vingle.net EC2 . . . DB / Cache EC2 EC2 External Services Vingle 서비스 인프라 구조

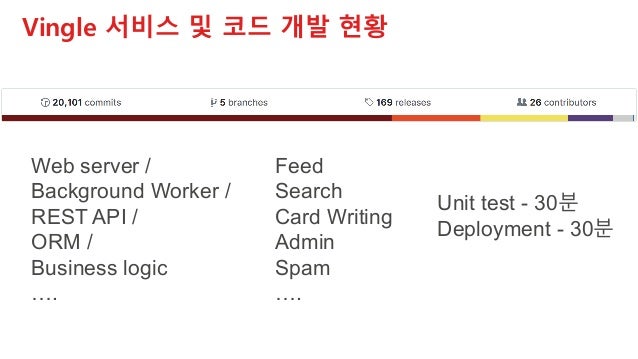

  28. 28. Web server / Background Worker / REST API / ORM / Business logic …. Feed Search Card Writing Admin Spam …. Unit test - 30분 Deployment - 30분 Vingle 서비스 및 코드 개발 현황

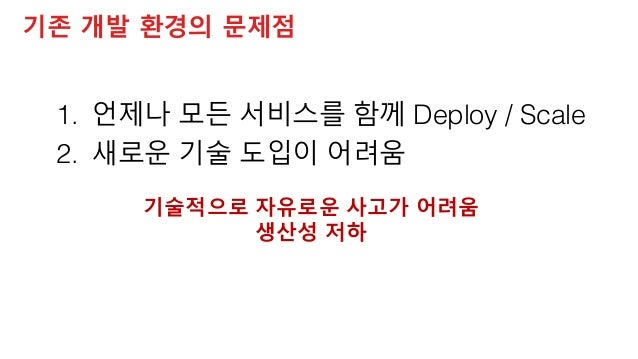

  29. 29. 기술적으로 자유로운 사고가 어려움 생산성 저하 1. 언제나 모든 서비스를 함께 Deploy / Scale 2. 새로운 기술 도입이 어려움 기존 개발 환경의 문제점
  30. 30. Small Autonomous Services that Work Together, modeled around a business domain MicroserviceIdeal Goals 1. Independent Scaling 2. Independent Deployment 3. Independent Stack 4. Independent Development 5. Independent Testing & Monitoring

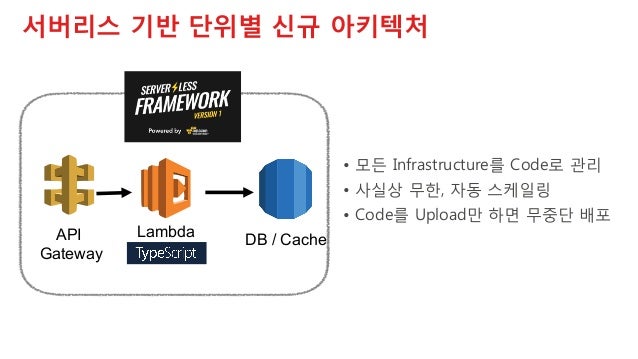

  31. 31. API Gateway Lambda DB / Cache • 모든 Infrastructure를 Code로 관리 • 사실상 무한, 자동 스케일링 • Code를 Upload만 하면 무중단 배포 서버리스 기반 단위별 신규 아키텍처

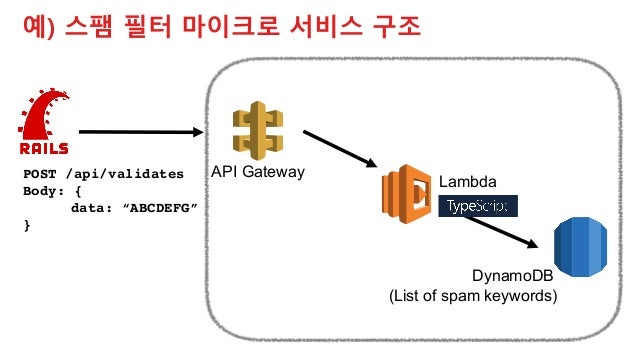

  32. 32. API Gateway Lambda DynamoDB (List of spam keywords) POST /api/validates Body: { data: “ABCDEFG” } 예) 스팸 필터 마이크로 서비스 구조
  33. 33. 1. 주어진 Short URL https://goo.gl/12345 -> https://some.spam.url 으로 가는지 확인 2. URL을 추출해서 Redirect를 따라가며 Spam URL 체크하는 코드와 테스트 코드 작성 3. Git Push • Unit Test • Staging Deploy (1~2분) 4. Rails를 거치지 않고, Spam Service만 독립적으로 테스트 curl -H "Content-Type: application/json" -X POST -d ‘{“data”: “Some Text https://goo.gl/12345“}' http://spam-filter.vingle.net/stage/validate 5. Production Deploy (1~2분) 총 소요시간: 20~30분 코드 작성 / 테스트 이외 모든것이 자동화 (입사한지 3일 된 사람 기준) 예) 스팸 필터 마이크로 서비스 구조

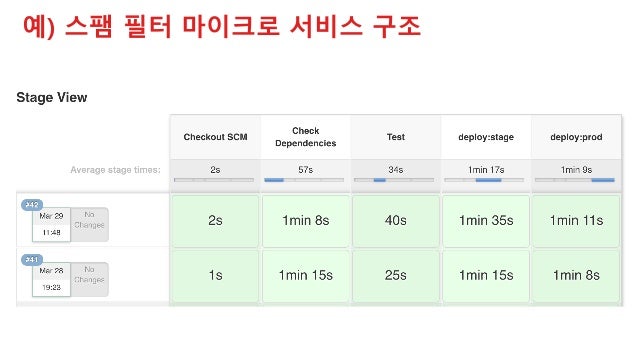

  34. 34. 예) 스팸 필터 마이크로 서비스 구조

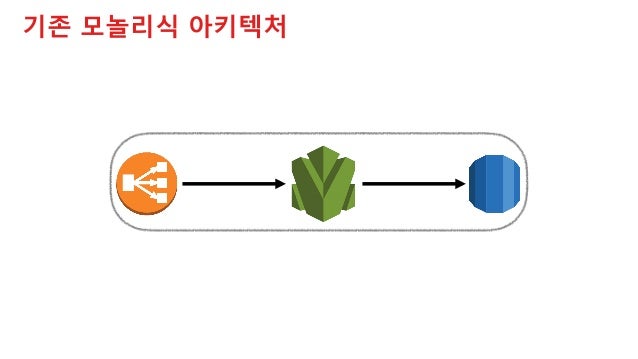

  35. 35. 기존 모놀리식 아키텍처

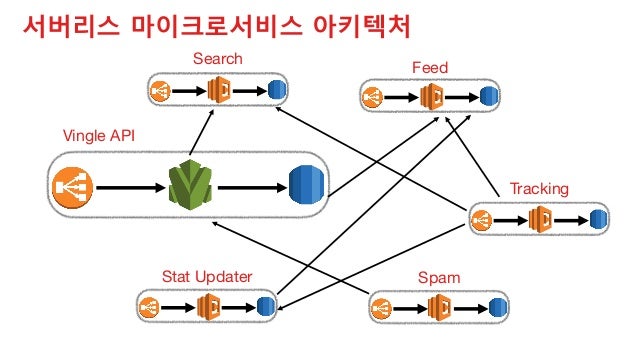

  36. 36. Search Feed Tracking SpamStat Updater 서버리스 마이크로서비스 아키텍처 Vingle API

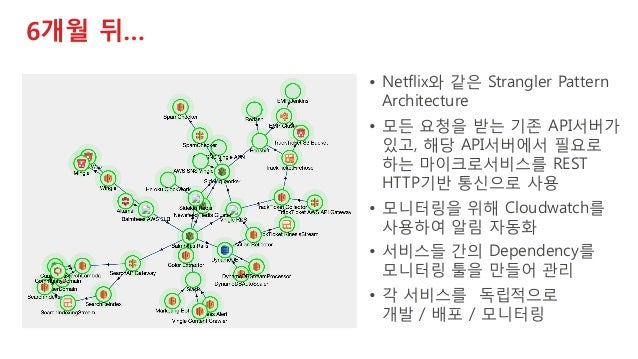

  37. 37. 6개월 뒤… • Netflix와 같은 Strangler Pattern Architecture • 모든 요청을 받는 기존 API서버가 있고, 해당 API서버에서 필요로 하는 마이크로서비스를 REST HTTP기반 통신으로 사용 • 모니터링을 위해 Cloudwatch를 사용하여 알림 자동화 • 서비스들 간의 Dependency를 모니터링 툴을 만들어 관리 • 각 서비스를 독립적으로 개발 / 배포 / 모니터링

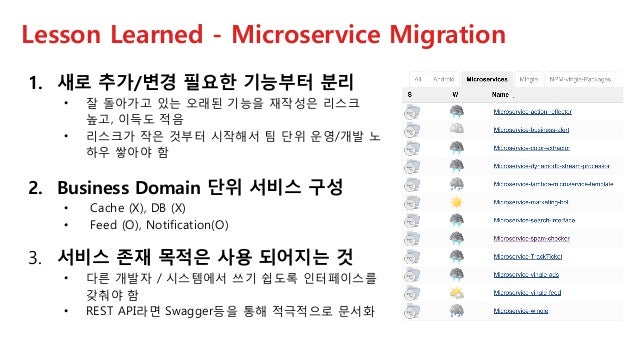

  38. 38. Lesson Learned - Microservice Migration 1. 새로 추가/변경 필요한 기능부터 분리 • 잘 돌아가고 있는 오래된 기능을 재작성은 리스크 높고, 이득도 적음 • 리스크가 작은 것부터 시작해서 팀 단위 운영/개발 노 하우 쌓아야 함 2. Business Domain 단위 서비스 구성 • Cache (X), DB (X) • Feed (O), Notification(O) 3. 서비스 존재 목적은 사용 되어지는 것 • 다른 개발자 / 시스템에서 쓰기 쉽도록 인터페이스를 갖춰야 함 • REST API라면 Swagger등을 통해 적극적으로 문서화
  39. 39. 1. AWS에서 제공하는 Fully-managed service 적극 활용 • Search Microservice -> Lambda + Cloudsearch • Feed Microservice -> Lambda + DynamoDB + Kinesis Stream 2. Infrastructure-as-a-Code (AWS CloudFormation) • 시간이 조금만 지나면, AWS내 많은 리소스 관리하기 어려워짐 • AWS CloudFormation을 통해 리소스들을 코드화 / 데이터화 Lesson Learned - Cloud Infrastructure

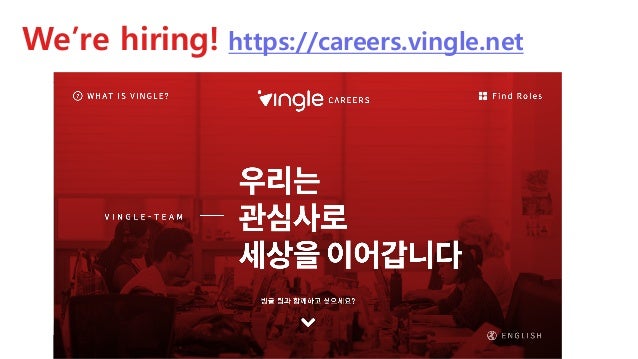

  40. 40. We’re hiring! https://careers.vingle.net
  41. 41. 마이크로서비스 7가지 모범 사례

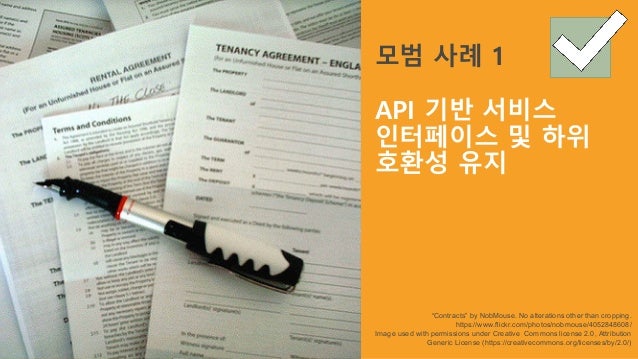

  42. 42. 모범 사례 1 API 기반 서비스 인터페이스 및 하위 호환성 유지 “Contracts” by NobMouse. No alterations other than cropping. https://www.flickr.com/photos/nobmouse/4052848608/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/)

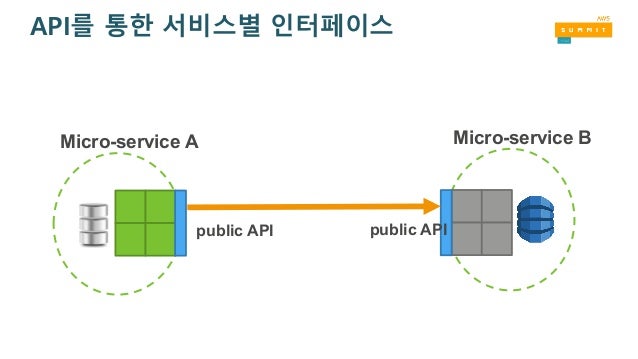

  43. 43. Micro-service A Micro-service B public API public API API를 통한 서비스별 인터페이스

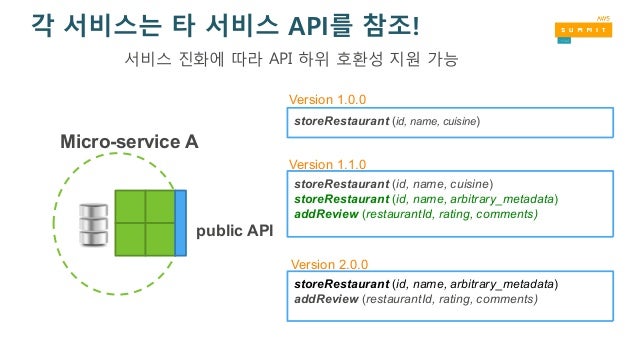

  44. 44. storeRestaurant (id, name, cuisine) storeRestaurant (id, name, cuisine) storeRestaurant (id, name, arbitrary_metadata) addReview (restaurantId, rating, comments) storeRestaurant (id, name, arbitrary_metadata) addReview (restaurantId, rating, comments) Version 1.0.0 Version 1.1.0 Version 2.0.0 public API Micro-service A 각 서비스는 타 서비스 API를 참조! 서비스 진화에 따라 API 하위 호환성 지원 가능

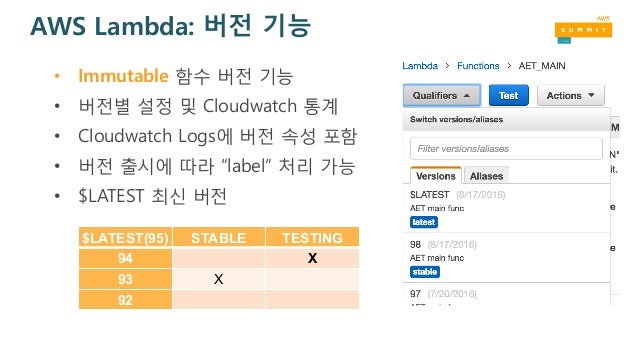

  45. 45. AWS Lambda: 버전 기능 • Immutable 함수 버전 기능 • 버전별 설정 및 Cloudwatch 통계 • Cloudwatch Logs에 버전 속성 포함 • 버전 출시에 따라 “label” 처리 가능 • $LATEST 최신 버전 $LATEST(95) STABLE TESTING 94 X 93 X 92

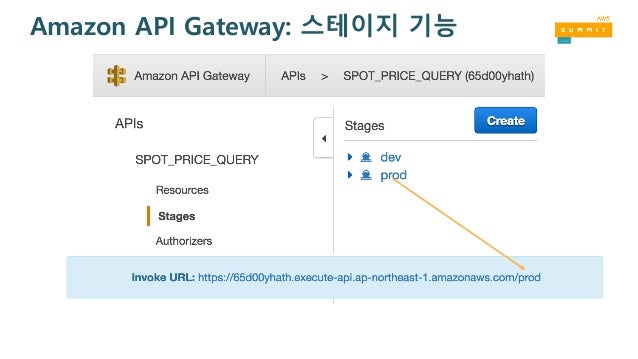

  46. 46. Amazon API Gateway: 스테이지 기능

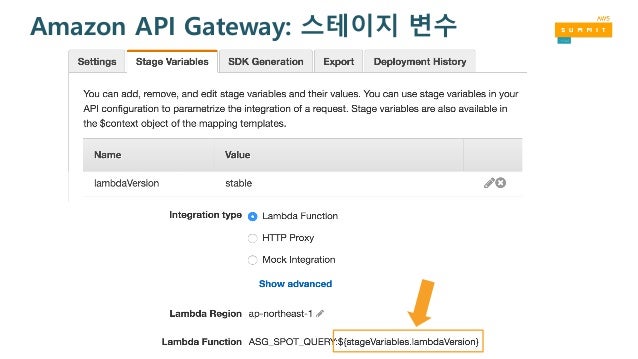

  47. 47. Amazon API Gateway: 스테이지 변수

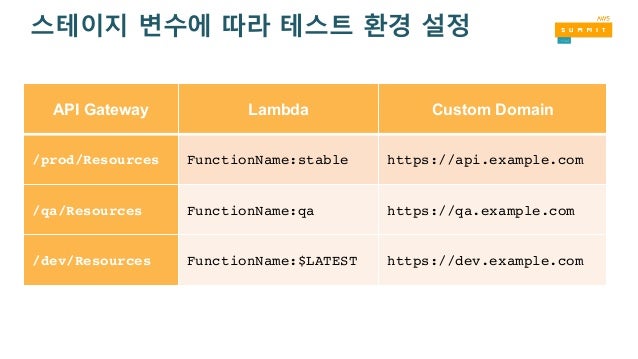

  48. 48. API Gateway Lambda Custom Domain /prod/Resources FunctionName:stable https://api.example.com /qa/Resources FunctionName:qa https://qa.example.com /dev/Resources FunctionName:$LATEST https://dev.example.com 스테이지 변수에 따라 테스트 환경 설정
  49. 49. “Tools #2” by Juan Pablo Olmo. No alterations other than cropping. https://www.flickr.com/photos/juanpol/1562101472/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/) 모범 사례 2 각기 다른 폴리그랏 개발 및 운영 환경

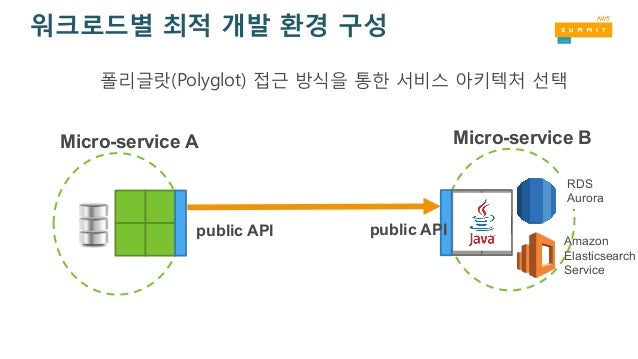

  50. 50. public API public API DynamoDB Micro-service A Micro-service B 워크로드별 최적 개발 환경 구성 폴리글랏(Polyglot) 접근 방식을 통한 서비스 아키텍처 선택 Amazon Elasticsearch Service RDS Aurora
  51. 51. 폴리글랏 마이크로서비스의 특징 • 개별적인 데이터 스토어 구성 • 각 데이터 스토어 스키마 변경에 따른 영향이 적음 • 빠르고 독자적인 확장성 제공 account-svccart-svc DynamoDB RDS user-svc ElastiCache RDS ERROR 만약 트랜잭션 중 문제가 발생한다면?

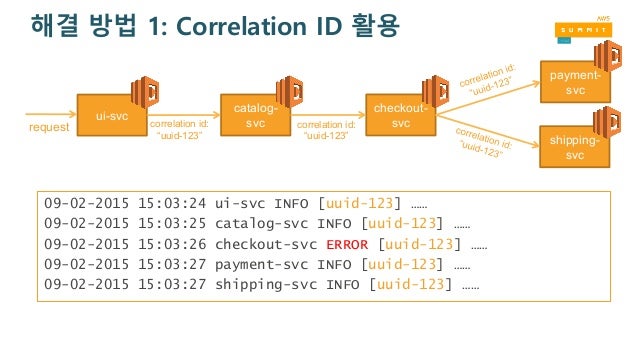

  52. 52. 해결 방법 1: Correlation ID 활용 09-02-2015 15:03:24 ui-svc INFO [uuid-123] …… 09-02-2015 15:03:25 catalog-svc INFO [uuid-123] …… 09-02-2015 15:03:26 checkout-svc ERROR [uuid-123] …… 09-02-2015 15:03:27 payment-svc INFO [uuid-123] …… 09-02-2015 15:03:27 shipping-svc INFO [uuid-123] …… ui-svc catalog- svc checkout- svc shipping- svc payment- svc request correlation id: “uuid-123” correlation id: “uuid-123”

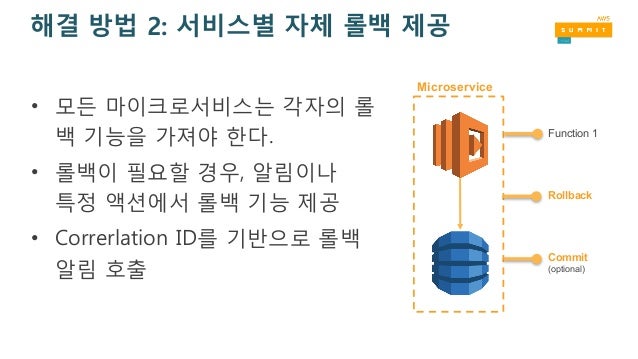

  53. 53. 해결 방법 2: 서비스별 자체 롤백 제공 • 모든 마이크로서비스는 각자의 롤 백 기능을 가져야 한다. • 롤백이 필요할 경우, 알림이나 특정 액션에서 롤백 기능 제공 • Correrlation ID를 기반으로 롤백 알림 호출 Microservice Function 1 Rollback Commit (optional)
  54. 54. AWS Step Functions 시각적 워크플로를 사용해 분산 앱 및 마이크로서비스 구성 요소 조정 및 실행 • 자동으로 각 단계를 트리거 및 추적하고 오류가 발생할 경우 재시도하므로 애플리케이션이 의도대로 정상적으로 실행 • 앱을 단계별로 배열 및 시각화할 수 있는 그래픽 콘솔 제공 • 각 단계의 상태를 기록하여, 잘못된 경우 빠르게 문제를 진단하고 디버깅 가능 상태 변경이 일어나는 경우만 과금

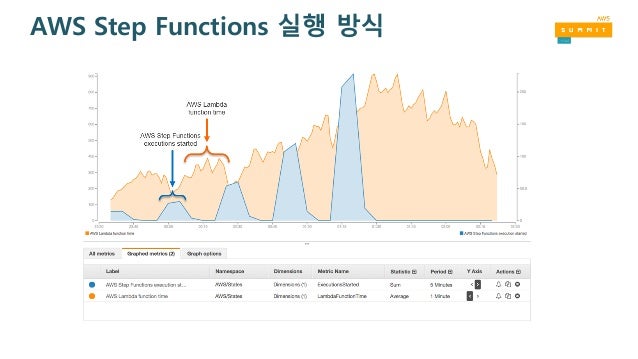

  55. 55. AWS Step Functions 실행 방식

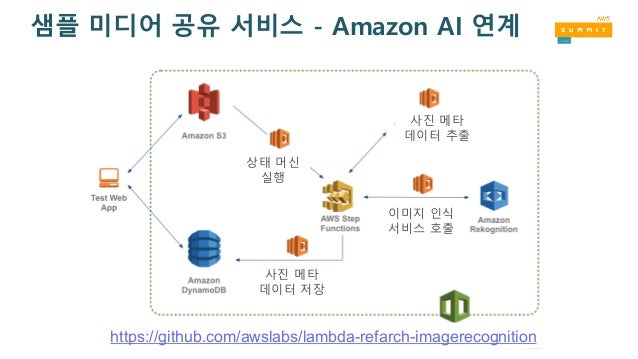

  56. 56. 샘플 미디어 공유 서비스 - Amazon AI 연계 https://github.com/awslabs/lambda-refarch-imagerecognition 상태 머신 실행 사진 메타 데이터 추출 사진 메타 데이터 저장 이미지 인식 서비스 호출

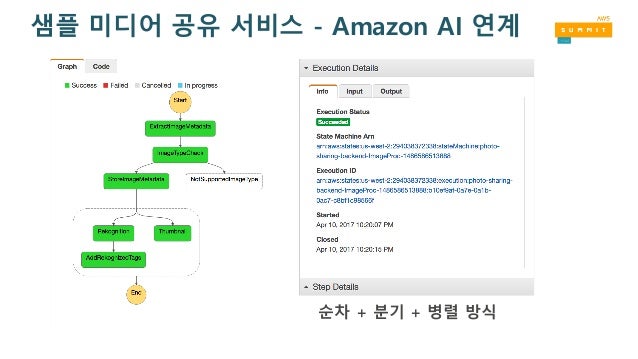

  57. 57. 샘플 미디어 공유 서비스 - Amazon AI 연계 순차 + 분기 + 병렬 방식

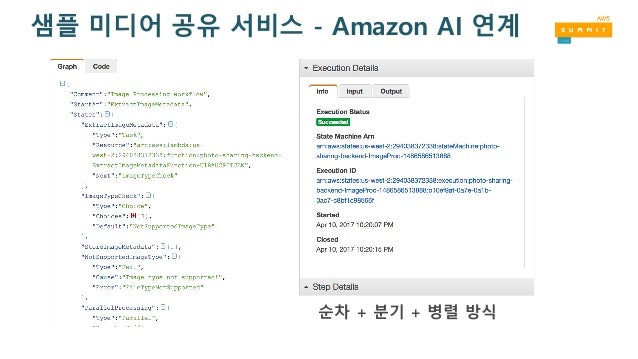

  58. 58. 샘플 미디어 공유 서비스 - Amazon AI 연계 순차 + 분기 + 병렬 방식
  59. 59. 데모: 샘플 미디어 공유 서비스 - Amazon AI 연계
  60. 60. File:Cgs01053 - Flickr - NOAA Photo Library.jpg https://commons.wikimedia.org/wiki/File:Cgs01053_-_Flickr_-_NOAA_Photo_Library.jpg 모범 사례 3 지속적인 마이크로 서비스 모니터링

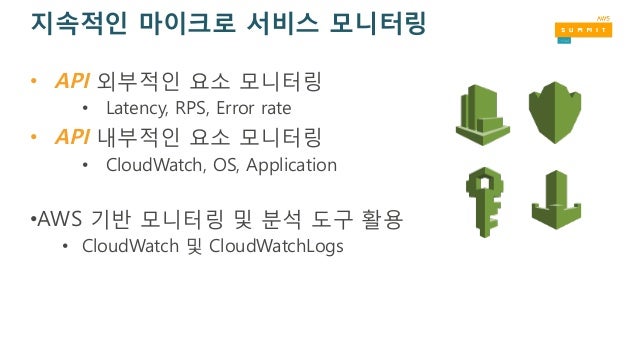

  61. 61. 지속적인 마이크로 서비스 모니터링 • API 외부적인 요소 모니터링 • Latency, RPS, Error rate • API 내부적인 요소 모니터링 • CloudWatch, OS, Application •AWS 기반 모니터링 및 분석 도구 활용 • CloudWatch 및 CloudWatchLogs

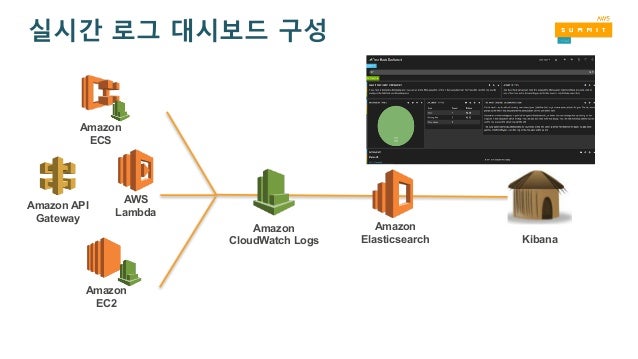

  62. 62. Amazon CloudWatch Logs AWS Lambda Amazon Elasticsearch Kibana 실시간 로그 대시보드 구성 Amazon API Gateway Amazon ECS Amazon EC2
  63. 63. 데이터 리포팅 및 시각화 Amazon ECS Amazon EC2 AWS Lambda Amazon API Gateway Amazon Redshift Amazon QuickSight Amazon EMR Amazon S3 Amazon Athena

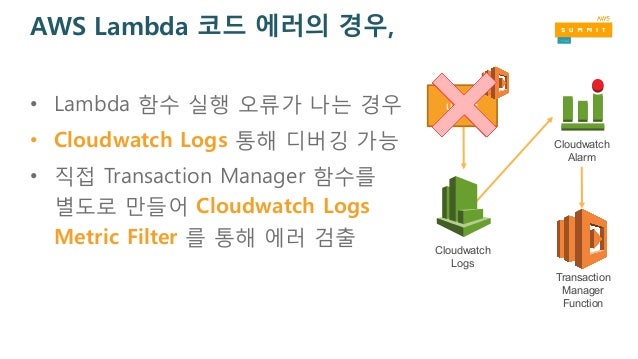

  64. 64. AWS Lambda 코드 에러의 경우, • Lambda 함수 실행 오류가 나는 경우 • Cloudwatch Logs 통해 디버깅 가능 • 직접 Transaction Manager 함수를 별도로 만들어 Cloudwatch Logs Metric Filter 를 통해 에러 검출 ui-svc Cloudwatch Logs Cloudwatch Alarm Transaction Manager Function

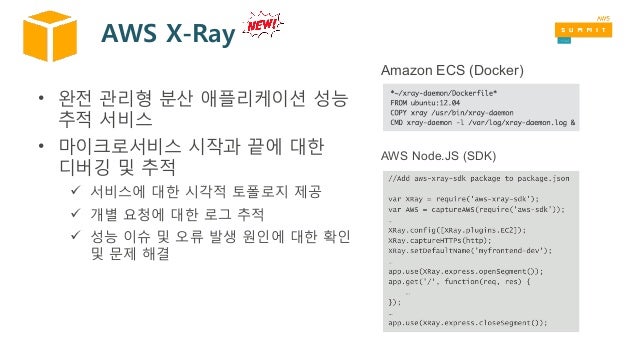

  65. 65. AWS X-Ray • 완전 관리형 분산 애플리케이션 성능 추적 서비스 • 마이크로서비스 시작과 끝에 대한 디버깅 및 추적 ü 서비스에 대한 시각적 토폴로지 제공 ü 개별 요청에 대한 로그 추적 ü 성능 이슈 및 오류 발생 원인에 대한 확인 및 문제 해결 AWS Node.JS (SDK) Amazon ECS (Docker)
  66. 66. “security” by Dave Bleasdale. No alterations other than cropping. https://www.flickr.com/photos/sidelong/3878741556/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/) 모범 사례 4 마이크로서비스별 보안 강화

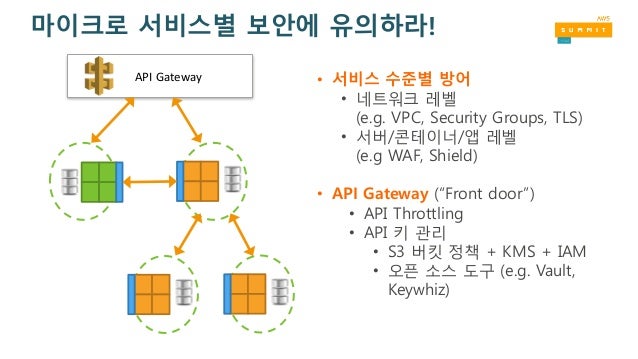

  67. 67. • 서비스 수준별 방어 • 네트워크 레벨 (e.g. VPC, Security Groups, TLS) • 서버/콘테이너/앱 레벨 (e.g WAF, Shield) • API Gateway (“Front door”) • API Throttling • API 키 관리 • S3 버킷 정책 + KMS + IAM • 오픈 소스 도구 (e.g. Vault, Keywhiz) API Gateway 마이크로 서비스별 보안에 유의하라!
  68. 68. “Lamington National Park, rainforest” by Jussarian. No alterations other than cropping. https://www.flickr.com/photos/kerr_at_large/87771074/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/) 모범 사례 5 API 생태계 확산을 통한 비지니스 창출
  69. 69. 혹시 회사에 레스토랑 정보를 공개 API로 제공해 주실 수 있나요? 피드백 감사드립니다. 필요하신 경우를 알려 주시면, 공개로 API를 열어 드리고 향후 비지니스 협력도 같이 할 수 있을 것 같네요! Micro-service A Micro-service B public API public API API 서비스를 통한 생태계 확산

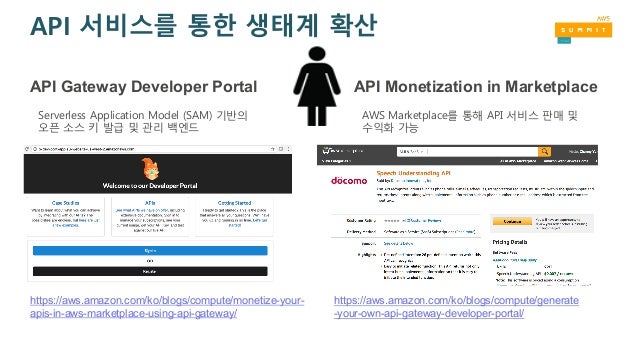

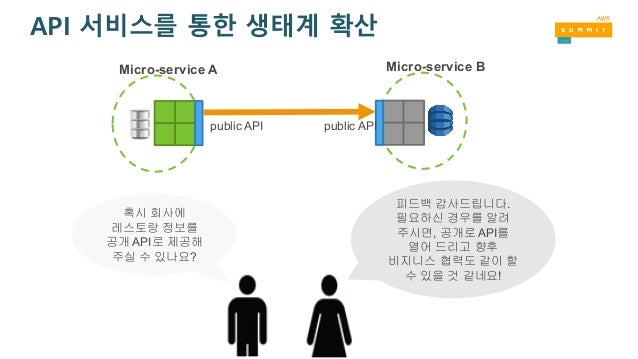

  70. 70. API 서비스를 통한 생태계 확산 https://aws.amazon.com/ko/blogs/compute/generate -your-own-api-gateway-developer-portal/ https://aws.amazon.com/ko/blogs/compute/monetize-your- apis-in-aws-marketplace-using-api-gateway/ API Gateway Developer Portal Serverless Application Model (SAM) 기반의 오픈 소스 키 발급 및 관리 백엔드 API Monetization in Marketplace AWS Marketplace를 통해 API 서비스 판매 및 수익화 가능
  71. 71. “rowing on the river in Bedford” by Matthew Hunt. No alterations other than cropping. https://www.flickr.com/photos/mattphotos/19189529/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/) 모범 사례 6 기술 너머 조직 변화

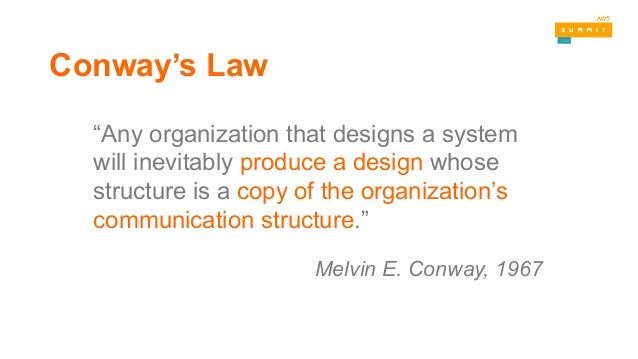

  72. 72. “Any organization that designs a system will inevitably produce a design whose structure is a copy of the organization’s communication structure.” Melvin E. Conway, 1967 Conway’s Law

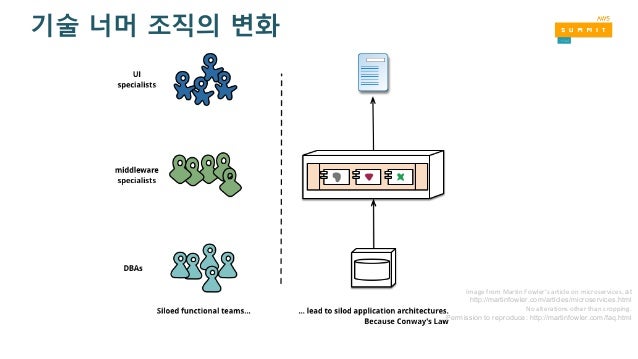

  73. 73. Image from Martin Fowler’s article on microservices, at http://martinfowler.com/articles/microservices.html No alterations other than cropping. Permission to reproduce: http://martinfowler.com/faq.html 기술 너머 조직의 변화
  74. 74. Non-pizza image from Martin Fowler’s article on microservices, at http://martinfowler.com/articles/microservices.html No alterations other than cropping. Permission to reproduce: http://martinfowler.com/faq.html 기술 너머 조직의 변화 기능별 조직에서 자율성 높은 책임 조직으로 Two-Pizza Team(Amazon)
  75. 75. “Robot” by Robin Zebrowski. No alterations other than cropping. https://www.flickr.com/photos/firepile/438134733/ Image used with permissions under Creative Commons license 2.0, Attribution Generic License (https://creativecommons.org/licenses/by/2.0/) 모범 사례 7 자동화! 자동화! (Automation)

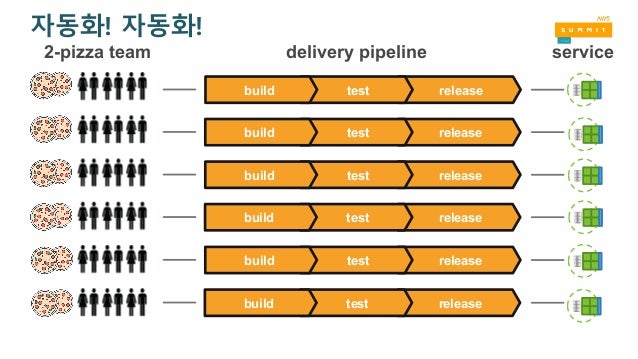

  76. 76. releasetestbuild releasetestbuild releasetestbuild releasetestbuild releasetestbuild releasetestbuild 2-pizza team delivery pipeline service 자동화! 자동화!

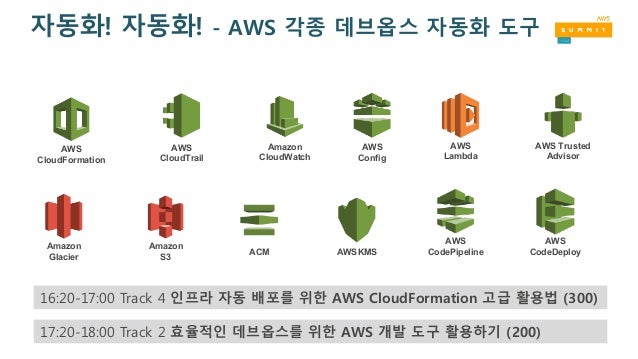

  77. 77. 자동화! 자동화! - AWS 각종 데브옵스 자동화 도구 AWS CloudFormation AWS CloudTrail AWS Config AWS Trusted Advisor Amazon Glacier Amazon S3 AWS CodePipelineAWS KMSACM Amazon CloudWatch AWS Lambda AWS CodeDeploy 17:20-18:00 Track 2 효율적인 데브옵스를 위한 AWS 개발 도구 활용하기 (200) 16:20-17:00 Track 4 인프라 자동 배포를 위한 AWS CloudFormation 고급 활용법 (300)

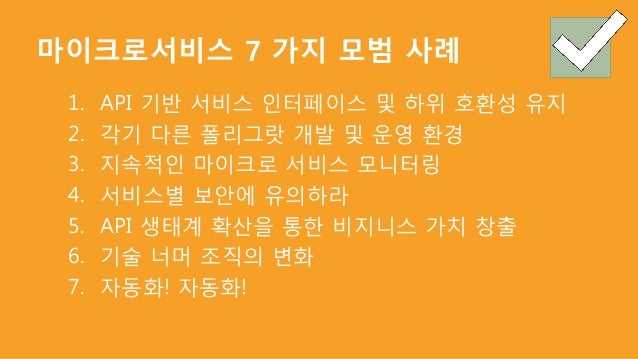

  78. 78. 마이크로서비스 7 가지 모범 사례 1. API 기반 서비스 인터페이스 및 하위 호환성 유지 2. 각기 다른 폴리그랏 개발 및 운영 환경 3. 지속적인 마이크로 서비스 모니터링 4. 서비스별 보안에 유의하라 5. API 생태계 확산을 통한 비지니스 가치 창출 6. 기술 너머 조직의 변화 7. 자동화! 자동화!

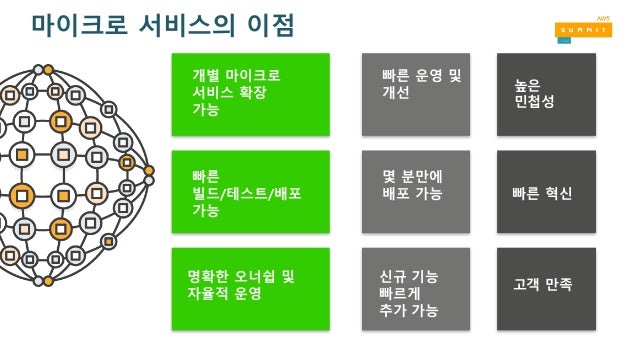

  79. 79. 빠른 빌드/테스트/배포 가능 명확한 오너쉽 및 자율적 운영 개별 마이크로 서비스 확장 가능 몇 분만에 배포 가능 신규 기능 빠르게 추가 가능 빠른 운영 및 개선 빠른 혁신 고객 만족 높은 민첩성 마이크로 서비스의 이점
  80. 80. 본 강연이 끝난 후… • AWS 마이크로서비스 기술 백서 및 아키텍처 • Microservices on AWS • Microservices without the Servers • Microservices with ECS • AWS 마이크로서비스 고객 사례 • Building a Microservices Gaming Platform for Turbine Mobile Games (2016) • From Monolithic to Microservices Evolving Architecture Patterns in the Cloud (2016) • Developing Mobile Apps and Serverless Microservices for Enterprises using AWS (2016) • Pure Play Video OTT- A Microservices Architecture (2015) • Developing Mobile Apps and Serverless Microservices for Enterprises using AWS (2016) • A Journey to Microservices (2015) • Nike's Journey into Microservices (2014)

×
