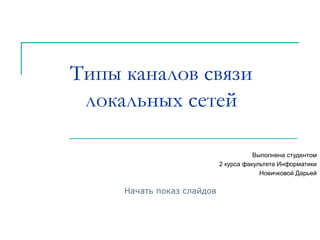

1. Типы каналов связи
локальных сетей
Выполнена студентом
2 курса факультета Информатики
Новичковой Дарьей
Начать показ слайдов

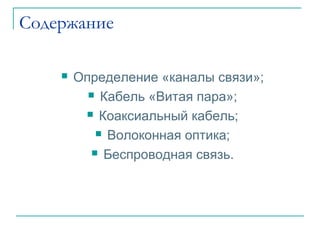

2. Содержание
 Определение «каналы связи»;
 Кабель «Витая пара»;
 Коаксиальный кабель;
 Волоконная оптика;
 Беспроводная связь.

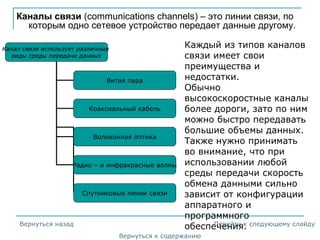

3. Каналы связи (communications channels) – это линии связи, по
которым одно сетевое устройство передает данные другому.
Каждый из типов каналов
связи имеет свои
преимущества и
недостатки.
Обычно
высокоскоростные каналы
более дороги, зато по ним
можно быстро передавать
большие объемы данных.
Также нужно принимать
во внимание, что при
использовании любой
среды передачи скорость
обмена данными сильно
зависит от конфигурации
аппаратного и
программного
обеспечения.
Канал связи использует различные
виды среды передачи данных
Витая пара
Коаксиальный кабель
Волоконная оптика
Радио – и инфракрасные волны
Спутниковые линии связи
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

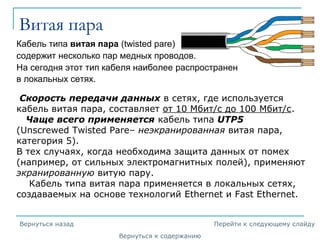

4. Витая пара
Кабель типа витая пара (twisted pare)
содержит несколько пар медных проводов.
На сегодня этот тип кабеля наиболее распространен
в локальных сетях.
Скорость передачи данных в сетях, где используется
кабель витая пара, составляет от 10 Мбит/с до 100 Мбит/с.
Чаще всего применяется кабель типа UTP5
(Unscrewed Twisted Pare– неэкранированная витая пара,
категория 5).
В тех случаях, когда необходима защита данных от помех
(например, от сильных электромагнитных полей), применяют
экранированную витую пару.
Кабель типа витая пара применяется в локальных сетях,
создаваемых на основе технологий Ethernet и Fast Ethernet.
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

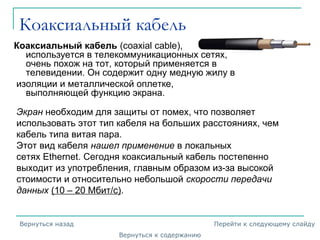

5. Коаксиальный кабель
Коаксиальный кабель (coaxial cable),
используется в телекоммуникационных сетях,
очень похож на тот, который применяется в
телевидении. Он содержит одну медную жилу в
изоляции и металлической оплетке,
выполняющей функцию экрана.
Экран необходим для защиты от помех, что позволяет
использовать этот тип кабеля на больших расстояниях, чем
кабель типа витая пара.
Этот вид кабеля нашел применение в локальных
сетях Ethernet. Сегодня коаксиальный кабель постепенно
выходит из употребления, главным образом из-за высокой
стоимости и относительно небольшой скорости передачи
данных (10 – 20 Мбит/с).
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

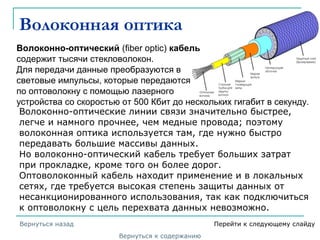

6. Волоконная оптика
Волоконно-оптический (fiber optic) кабель
содержит тысячи стекловолокон.
Для передачи данные преобразуются в
световые импульсы, которые передаются
по оптоволокну с помощью лазерного
устройства со скоростью от 500 Кбит до нескольких гигабит в секунду.
Волоконно-оптические линии связи значительно быстрее,
легче и намного прочнее, чем медные провода; поэтому
волоконная оптика используется там, где нужно быстро
передавать большие массивы данных.
Но волоконно-оптический кабель требует больших затрат
при прокладке, кроме того он более дорог.
Оптоволоконный кабель находит применение и в локальных
сетях, где требуется высокая степень защиты данных от
несанкционированного использования, так как подключиться
к оптоволокну с цель перехвата данных невозможно.
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

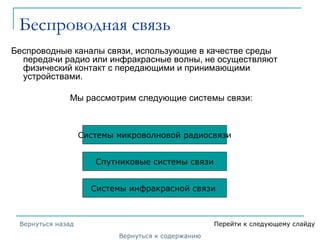

7. Беспроводная связь
Беспроводные каналы связи, использующие в качестве среды
передачи радио или инфракрасные волны, не осуществляют
физический контакт с передающими и принимающими
устройствами.
Мы рассмотрим следующие системы связи:
Спутниковые системы связи
Системы инфракрасной связи
Системы микроволновой радиосвязи
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

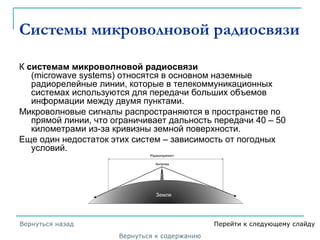

8. Системы микроволновой радиосвязи
К системам микроволновой радиосвязи
(microwave systems) относятся в основном наземные
радиорелейные линии, которые в телекоммуникационных
системах используются для передачи больших объемов
информации между двумя пунктами.
Микроволновые сигналы распространяются в пространстве по
прямой линии, что ограничивает дальность передачи 40 – 50
километрами из-за кривизны земной поверхности.
Еще один недостаток этих систем – зависимость от погодных
условий.
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

9. Спутниковые системы связи
Спутниковые системы связи
(satellite communication syste
ms) лишены недостатков,
присущих радиорелейным
линиям.
В спутниковой системе сигналы передаются с наземной
станции на спутник, который служит ретранслятором. В
качестве принимающего устройства применяется обычная
параболическая антенна.
Спутники связи весьма эффективны по стоимости при
передаче больших массивов данных на большие расстояния,
поэтому системы связи этого типа используются в больших,
географически распределенных организациях, а также там,
где нельзя применить кабельные или радиорелейные линии
связи.
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

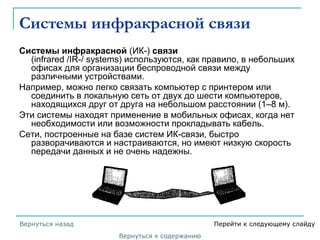

10. Системы инфракрасной связи
Системы инфракрасной (ИК-) связи
(infrared /IR-/ systems) используются, как правило, в небольших
офисах для организации беспроводной связи между
различными устройствами.
Например, можно легко связать компьютер с принтером или
соединить в локальную сеть от двух до шести компьютеров,
находящихся друг от друга на небольшом расстоянии (1–8 м).
Эти системы находят применение в мобильных офисах, когда нет
необходимости или возможности прокладывать кабель.
Сети, построенные на базе систем ИК-связи, быстро
разворачиваются и настраиваются, но имеют низкую скорость
передачи данных и не очень надежны.
Вернуться к содержанию
Вернуться назад Перейти к следующему слайду

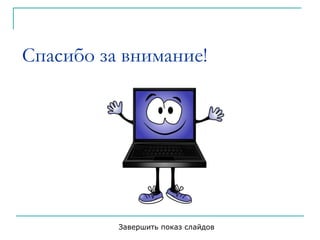

11. Спасибо за внимание!
Завершить показ слайдов
