该文档描述了一系列实验内容，主要包括静态工作点检查、振荡频率与幅度测试、频率稳定度分析及幅度调制与解调实验模块。实验目的在于观察不同电路参数对振荡频率、幅度和信号特性的影响，并进行实际信号的调制与解调。通过示波器及其他设备，记录实验过程中的数据以进行分析与比较。

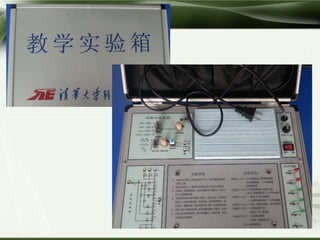

1. 实验台
在实验室不能
吃东西和喝水。

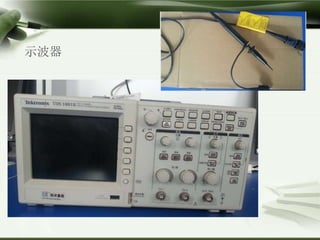

2. 示波器

3. Utility：language，可以选
择语言。
菜单CH1：探头：
1Х，读的是实际值；
10Х，读的是放大10倍的值。
线的探头：
1Х，读的是实际值；
10Х，读的是缩小10倍的值。
自动设置：直接读出波形的峰峰值，平均值，周期
和频率。
运行/停止：连续采集波形或停止采集 。

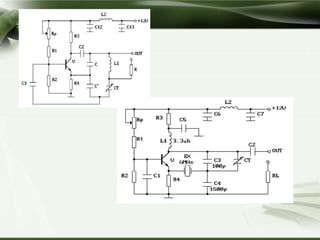

7. 实验内容的设计
1. 检查静态工作点
（1）在实验板+12V插孔上接入+12V直流电源。
（2）电容C不接，C’接入(C’=680pf)，用示波器观察振
荡器在停振时的情况。
（3）在谐振回路接入时，改变电位器RP，测晶体管V射
极电压的直流值UE，记下UE的
最大值和最小值，计算IEQ值
（R4=1KΩ）。

8. Company Logo

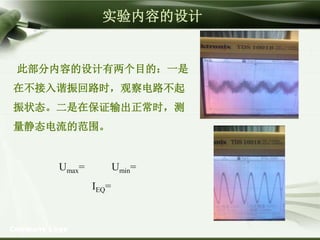

此部分内容的设计有两个目的：一是
在不接入谐振回路时，观察电路不起
振状态。二是在保证输出正常时，测
量静态电流的范围。
Umax= Umin=
IEQ=
实验内容的设计

9. 实验内容的设计

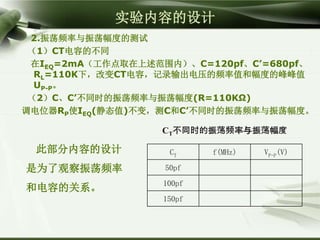

2.振荡频率与振荡幅度的测试
（1）CT电容的不同
在IEQ=2mA（工作点取在上述范围内）、C=120pf、C’=680pf、
RL=110K下，改变CT电容，记录输出电压的频率值和幅度的峰峰值
UP-P。
（2）C、C’不同时的振荡频率与振荡幅度(R=110KΩ)
调电位器RP使IEQ(静态值)不变，测C和C’不同时的振荡频率与振荡幅度。
此部分内容的设计
是为了观察振荡频率
和电容的关系。
CT f(MHz) VP-P(V)
50pf
100pf
150pf
CT不同时的振荡频率与振荡幅度

10. 实验内容的设计

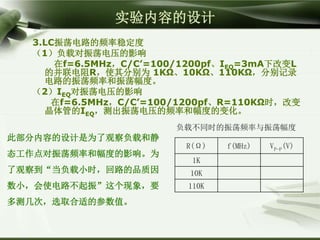

3.LC振荡电路的频率稳定度
（1）负载对振荡电压的影响
在f=6.5MHz，C/C’=100/1200pf、IEQ=3mA下改变L
的并联电阻R，使其分别为 1KΩ、10KΩ、110KΩ，分别记录
电路的振荡频率和振荡幅度。
（2）IEQ对振荡电压的影响
在f=6.5MHz，C/C’=100/1200pf、R=110KΩ时，改变
晶体管的IEQ，测出振荡电压的频率和幅度的变化。
此部分内容的设计是为了观察负载和静
态工作点对振荡频率和幅度的影响。为
了观察到“当负载小时，回路的品质因
数小，会使电路不起振”这个现象，要
多测几次，选取合适的参数值。
负载不同时的振荡频率与振荡幅度
R(Ω) f(MHz) VP-P(V)
1K
10K
110K

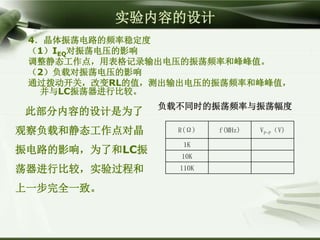

11. 实验内容的设计
4．晶体振荡电路的频率稳定度
（1）IEQ对振荡电压的影响
调整静态工作点，用表格记录输出电压的振荡频率和峰峰值。
（2）负载对振荡电压的影响
通过拨动开关，改变RL的值，测出输出电压的振荡频率和峰峰值，
并与LC振荡器进行比较。
此部分内容的设计是为了
观察负载和静态工作点对晶
振电路的影响，为了和LC振
荡器进行比较，实验过程和
上一步完全一致。
负载不同时的振荡频率与振荡幅度
R(Ω) f(MHz) VP-P（V)
1K
10K
110K

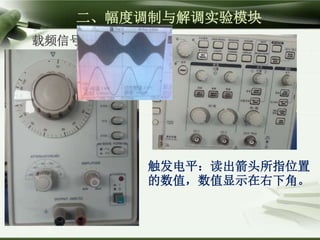

12. 二、幅度调制与解调实验模块
载频信号源
触发电平：读出箭头所指位置
的数值，数值显示在右下角。

13.  
 
  ttmU
tUUKtUKK
uuKuKK
cao
ccmABm
inABin


coscos1
coscos

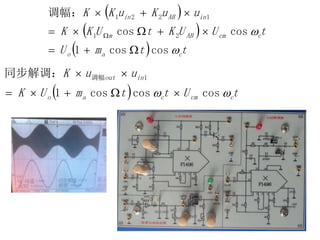

调幅：
21
1221




  tUttmUK
uuK
ccmcao
inout
 coscoscos1
同步解调： 1调幅



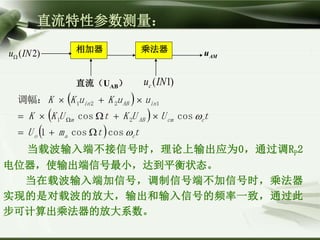

14. 直流特性参数测量：
相加器 乘法器
AMu
直流（UAB） )1(INuc
)2(INu
当载波输入端不接信号时，理论上输出应为0，通过调RP2
电位器，使输出端信号最小，达到平衡状态。
当在载波输入端加信号，调制信号端不加信号时，乘法器
实现的是对载波的放大，输出和输入信号的频率一致，通过此
步可计算出乘法器的放大系数。
 
 
  ttmU
tUUKtUKK
uuKuKK
cao
ccmABm
inABin


coscos1
coscos
调幅：
21
1221





15. Company Logo

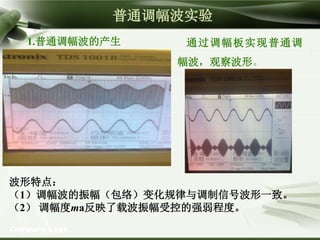

普通调幅波实验
1.普通调幅波的产生 通过调幅板实现普通调
幅波，观察波形。
波形特点：
（1）调幅波的振幅（包络）变化规律与调制信号波形一致。
（2） 调幅度ma反映了载波振幅受控的强弱程度。

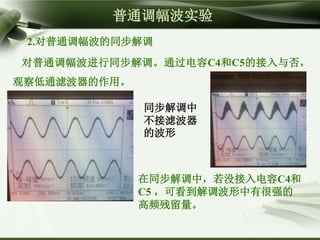

16. 在同步解调中，若没接入电容C4和
C5 ，可看到解调波形中有很强的
高频残留量。
普通调幅波实验
2.对普通调幅波的同步解调
对普通调幅波进行同步解调。通过电容C4和C5的接入与否，
观察低通滤波器的作用。
同步解调中
不接滤波器
的波形

17. Company Logo
普通调幅波实验

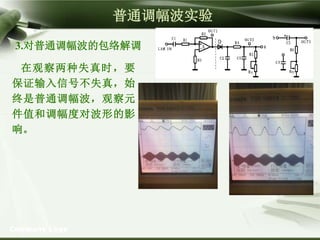

3.对普通调幅波的包络解调
在观察两种失真时，要
保证输入信号不失真，始
终是普通调幅波，观察元
件值和调幅度对波形的影
响。

18. Company Logo
 
ttU
ttUm
co
coa


coscos双边带调幅：
coscos1的普通调幅：1


双边带波
100%的普
通调幅波
双边带调幅波实验

19. 双边带调幅波实验
在普通调幅波的实验完成后，所有
的电路连接线都可保留，只用改变调幅
板的RP1，使调制端平衡（理论上
VAB=0V，实际上有一定的电压），就
可观察双边带波形。通过同步解调和包
络解调，可观察这两种电路能否解调双
边带波形。
双边带信号跟普通调幅波的明显不同在于：
其包络线不能反映调制信号的变化规律，包
络线的变化频率是调制信号的两倍。 包络
解调出来的信号频率为2K。

20. Company Logo

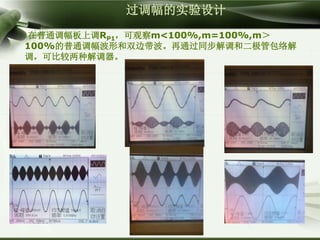

21. 过调幅的实验设计
在普通调幅板上调RP1，可观察m<100%,m=100%,m＞
100%的普通调幅波形和双边带波。再通过同步解调和二极管包络解
调，可比较两种解调器。

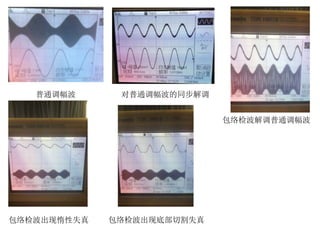

22. 对普通调幅波的同步解调普通调幅波
包络检波解调普通调幅波
包络检波出现惰性失真 包络检波出现底部切割失真

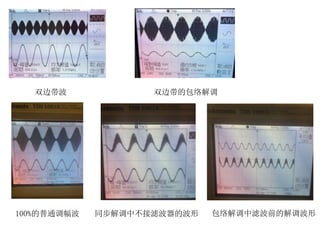

23. 双边带波 双边带的包络解调
100%的普通调幅波 同步解调中不接滤波器的波形 包络解调中滤波前的解调波形

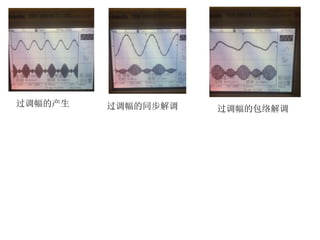

24. 过调幅的产生 过调幅的同步解调 过调幅的包络解调
