Разработка методики расчёта параметров элементов сети по данным УСВИ
- 1.

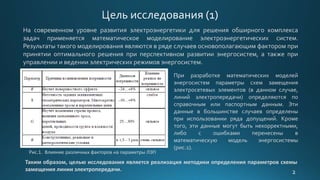

- 2. На современном уровнеразвития электроэнергетики для решения обширного комплекса задач применяется математическое моделирование электроэнергетических систем. Результаты такого моделирования являются в ряде случаев основополагающим фактором при принятии оптимального решения при перспективном развитии энергосистем, а также при управлении и ведении электрических режимов энергосистем. При разработке математических моделей энергосистем параметры схем замещения электросетевых элементов (в данном случае, линий электропередачи) определяются по справочным или паспортным данным. Эти данные в большинстве случаев определены при использовании ряда допущений. Кроме того, эти данные могут быть некорректными, либо с ошибками перенесены в математическую модель энергосистемы (рис.1). Таким образом, целью исследования является реализация методики определения параметров схемы замещения линии электропередачи. Рис.1. Влияние различных факторов на параметры ЛЭП
- 3. Определение (уточнение) параметровсхем замещения электросетевых элементов возможно за счет применения устройств синхронизированных векторных измерений (УСВИ). УСВИ (рис. 1 и 2) по сравнению с традиционными измерителями обеспечивают возможность получения векторных измерений параметров электрического режима, синхронизированных по времени. Погрешность УСВИ при определении векторных значений в отличие от традиционных устройств существенно ниже. Внешний вид УСВИ марки ЭНИП-2 Структурная схема УСВИ
- 4. Комплект УСВИ Симулятор реальноговремени OPAL-RT
- 5. Matlab OPC-сервер Считывание с помощью OPC client Обработкав M-function Определение параметров линии Пользовательский ПК Генератор OPС wtite π УСВИ УСВИ Приёмная система OPC wtite
- 6. Тестовая модель сетиразработана в программном комплексе Matlab/Simulink с использованием библиотеки SimPowerSystems. Верификация схемы произведена с использованием RastrWin. Модель RastrWin Модель Matlab-Simulink
- 7. 𝑌 = (𝐼1−𝐼2) 𝑈ф1+𝑈ф2 = 𝐼∆12 𝑈 ф12 ; 2𝑌= 𝐺 + jB = 2∙(I1−I2) Uф1+Uф2 = 2∙I∆12 U ф12 ; 𝑍 = 𝑅 + 𝑗𝑋 = 𝑈ф2−𝑈ф1 𝐼12 = 𝑈ф2−𝑈ф1 𝐼1−𝑈ф1⋅𝑌
- 8. Re( )1 Im(A) arthjarctg Re(A) Re( ) BC l BC 0 0 0 0 0 0 0 0 ; . В В Z r jx Z y g jb Z A D 1 2 2 1 2 2 2 1 1 2 1 1 ; ; ; . Ф Ф Ф Ф Ф Ф U AU BI I CU DI U DU BI I CU AI

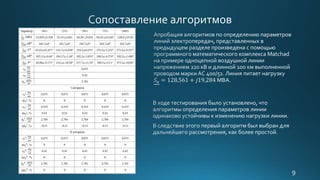

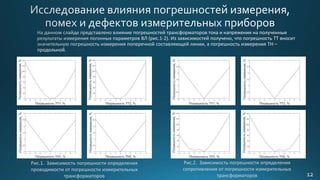

- 12. Рис.1. Зависимость погрешностиопределения проводимости от погрешности измерительных трансформаторов Рис.2. Зависимость погрешности определения сопротивления от погрешности измерительных трансформаторов
