簡易ループと集音マイクの活用法 ことラボ 小松高廣
- 1. 簡易ループと 集音マイクの活用法 ことラボ 代表 小松高廣 2015.8.30 @NPO法人愛知県難聴者・中途失聴者協会
- 2.
- 3.
- 4.
- 5. 補聴器のしくみ アンプマイク スピーカー 音 （口） 音 （耳） 音を拾う 音を大きく音を出す （本当はもっといろんな処理をしている） 補聴器
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13. 電波 FM 補聴援助用ラジオマイク用特定小電力無線 75MHz帯 3ch 約10m（1997年∼） 169MHz帯15ch 約30m（2007年∼） 遅延は限りなく少ない Bluetooth 2.4GHz帯 約数m 約30ミリ秒以上の遅延がある PHONAKのRogerなど2.4GHz帯の独自規格も 約17ミリ秒と遅延をかなり少なくできる その他 アナログ変調 デジタル変調 音をアナログな データで送る
- 14.
- 15. 比較 赤外線 電波 磁気ループ 対象1対1 1対1 1対多 1対多 多対多 再生 モノラル ステレオ モノラル ステレオ モノラル 到達範囲 △ ◎ ○ 受信機 必要 必要 必要 複数の方法を組み合わせると お互いの弱点をカバーできるときもある
- 16.
- 17.
- 18.
- 19.
- 20.
- 21. 磁気ループの磁界は弱い 磁気ループ 0.5 送電線 0.2∼9 自動車4.2 リニアモーターカー 190∼920 鉄道 1,000 MRI 200,000∼10,000,000 単位 μT 地磁気 46 磁石入絆創膏 80,000∼190,000 静電磁界 環境省「身のまわりの電磁界について（平成27年4月 更新版）
- 22.
- 23. 海外では 写真提供 東京工業大学 中村健太郎教授 Edinburgh空港タクシーの車内 その他コンビニのカウンターや地下鉄などでも
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44.

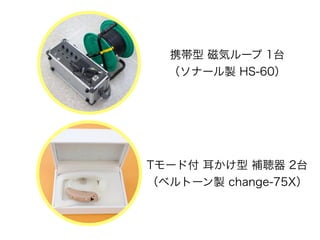

- 45. 携帯型 磁気ループ 1台 （ソナール製HS-60） Tモード付 耳かけ型 補聴器 2台 （ベルトーン製 change-75X）
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62.
- 63.
- 64.
