오픈 소스를 활용한 게임 배치 플랫폼 개선 사례
- 1. 오오픈픈 소소스스를를 활활용용한한게게임임 배배치치 플플랫랫폼폼 개개선선 사사례례 NCSOFT 김형석
- 2. OVERVIEW • 구배치 환경 소개 • 개선 방향 • 솔류션 평가 및 선정 • 계획 및 일정 • 개선 결과

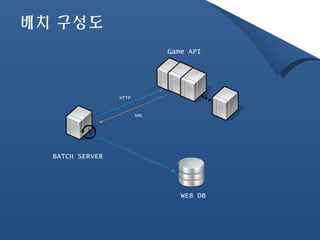

- 3. 배치 구성도 HTTP XML Game API BATCH SERVER WEB DB

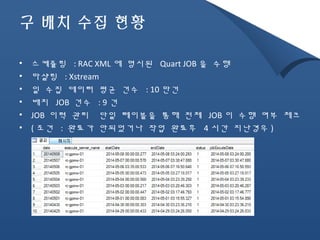

- 4. 구 배치 수집현황 • 스케쥴링 : RAC XML에 명시된 Quart JOB 을 수행 • 마샬링 : Xstream • 일 수집 데이터 평균 건수 : 10만건 • 배치 JOB 건수 : 9 건 • JOB 이력 관리 단일 테이블을 통해 전체 JOB 이 수행 여부 체크 • (조건 : 완료가 안되었거나 작업 완료후 4시간 지난경우)

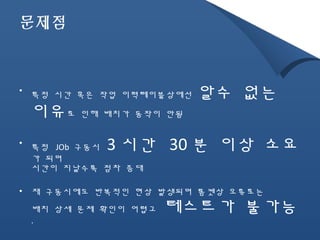

- 5. 문제점 • 특정시간 혹은 작업 이력테이블상에선 알수 없는 이유로 인해 배치가 동작이 안됨 • 특정 JOb 구동시 3시간 30 분 이상 소요 가 되며 시간이 지날수록 점차 증대 • 재 구동시에도 반복적인 현상 발생되며 톰켓상 오류로는 배치 상세 문제 확인이 어렵고 테스트가 불가능 .

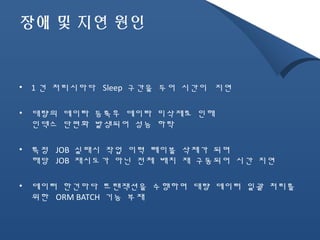

- 6. 장애 및 지연원인 • 1건 처리시마다 Sleep 구간을 두어 시간이 지연 • 대량의 데이타 등록후 데이타 미삭제로 인해 인덱스 단편화 발생되어 성능 하락 • 특정 JOB 실패시 작업 이력 테이블 삭제가 되며 해당 JOB 재시도가 아닌 전체 배치 재 구동되어 시간 지연 • 데이터 한건마다 트랜잭션을 수행하며 대량 데이터 일괄 처리를 위한 ORM BATCH 기능 부재
- 7. 조치 사항 •시간 체크주기를 3 시간에서 4 시간 으로 임시 증가 • 배치를 재 구동후 전체가 완료될때까지 수동 모니터링 • JOB 별로 하나씩 처리후 Tomcat Restart 후 반복 확인

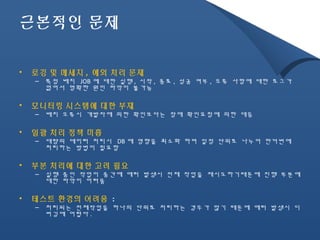

- 8. 근본적인 문제 •로깅 및 메세지 , 예외 처리 문제 – 특정 배치 JOB 에 대한 실행, 시작, 종료, 성공 여부, 오류 사항에 대한 로그가 없어서 명확한 원인 파악이 불가능 • 모니터링 시스템에 대한 부재 – 배치 오류시 개발자에 의한 확인보다는 장애 확인요청에 의한 대응 • 일괄 처리 정책 미흡 – 대량의 데이터 처리시 DB 에 영향을 최소화 하며 일정 단위로 나누어 한꺼번에 처리하는 방법이 필요함 • 부분 처리에 대한 고려 필요 – 실행 중인 작업이 중간에 에러 발생시 전체 작업을 재시도하기때문에 진행 부분에 대한 파악이 어려움 • 테스트 환경의 어려움 : – 처리되는 전체작업을 하나의 단위로 처리하는 경우가 많기 때문에 에러 발생시 디 버깅에 어렵다.
- 9. OVERVIEW • 배치소개 • 개선 방향 • 솔류션 평가 및 선정 • 추진 계획 • 개선 결과

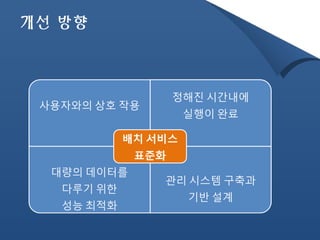

- 10.

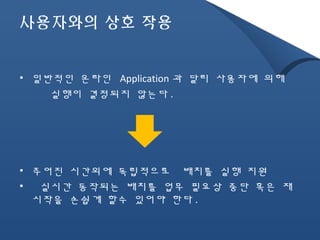

- 11. 사용자와의 상호 작용 • 일반적인 온라인 Application 과 달리 사용자에 의해 실행이 결정되지 않는다 . • 주어진 시간외에 독립적으로 배치를 실행 지원 • 실시간 동작되는 배치를 업무 필요상 중단 혹은 재 시작을 손쉽게 할수 있어야 한다.

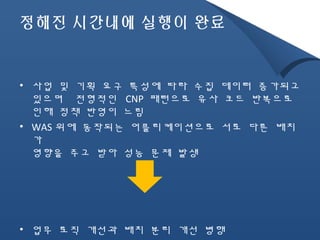

- 12. 정해진 시간내에 실행이완료 • 사업 및 기획 요구 특성에 따라 수집 데이터 증가되고 있으며 전형적인 CNP 패턴으로 유사 코드 반복으로 인해 정책 반영이 느림 • WAS 위에 동작되는 어플리케이션으로 서로 다른 배치 가 영향을 주고 받아 성능 문제 발생 • 업무 로직 개선과 배치 분리 개선 병행

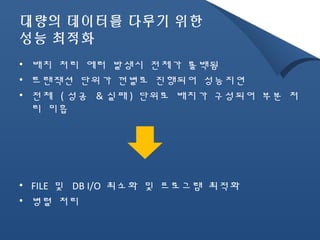

- 13. 대량의 데이터를 다루기위한 성능 최적화 • 배치 처리 에러 발생시 전체가 롤백됨 • 트랜잭션 단위가 껀별로 진행되어 성능지연 • 전체 ( 성공 &실패) 단위로 배치가 구성되어 부분 처 리 미흡 • FILE 및 DB I/O 최소화 및 프로그램 최적화 • 병렬 처리

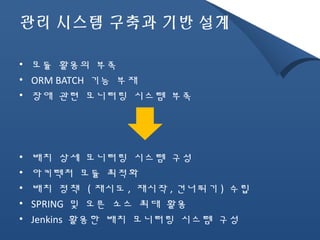

- 14. 관리 시스템 구축과기반 설계 • 모듈 활용의 부족 • ORM BATCH 기능 부재 • 장애 관련 모니터링 시스템 부족 • 배치 상세 모니터링 시스템 구성 • 아키텍처 모듈 최적화 • 배치 정책 (재시도, 재시작,건너뛰기) 수립 • SPRING 및 오픈 소스 최대 활용 • Jenkins 활용한 배치 모니터링 시스템 구성
- 15. 배치 서비스 표준화 • 배치에서의 정보 항목등이 명확하지 않음 – 작업주기, 작업 유형 , 작업 현황 정의 • 배치 기술 유형이 불분명하고 , 기술 유형별로 구현 방 법이 상이 – 입출력 리소스 추상화 , 사용 도구 , 처리 흐름 , 적 용 기술

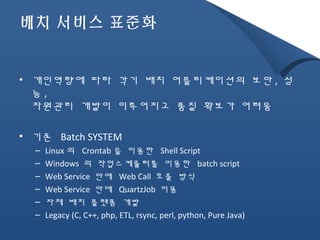

- 16. 배치 서비스 표준화 • 개인역량에 따라 각기 배치 어플리케이션의 보안 , 성 능, 자원관리 개발이 이루어지고 품질 확보가 어려움 • 기존 Batch SYSTEM – Linux 의 Crontab을 이용한 Shell Script – Windows 의 작업스케쥴러를 이용한 batch script – Web Service 안에 Web Call 호출 방식 – Web Service 안에 QuartzJob 이용 – 자체 배치 플랫폼 개발 – Legacy (C, C++, php, ETL, rsync, perl, python, Pure Java)

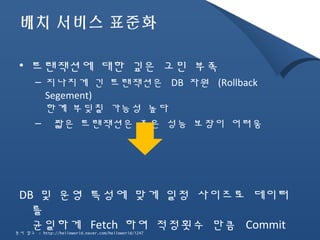

- 17. 배치 서비스 표준화 • 트랜잭션에 대한 깊은 고민 부족 – 지나치게 긴 트랜잭션은 DB 자원 (Rollback Segement) 한계 부딪칠 가능성 높다 – 짧은 트랜잭션은 좋은 성능 보장이 어려움 DB 및 운영 특성에 맞게 일정 사이즈로 데이터 를 균일하게 Fetch 하여 적정횟수 만큼 Commit 문서 참고 : http://helloworld.naver.com/helloworld/1247

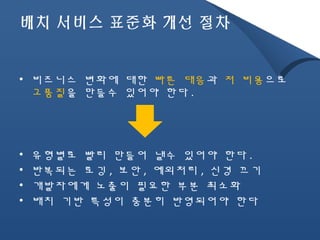

- 18. 배치 서비스 표준화개선 절차 • 비즈니스 변화에 대한 빠른 대응과 저 비용으로 고품질을 만들수 있어야 한다. • 유형별로 빨리 만들어 낼수 있어야 한다. • 반복되는 로깅, 보안, 예외처리, 신경 끄기 • 개발자에게 노출이 필요한 부분 최소화 • 배치 기반 특성이 충분히 반영되어야 한다

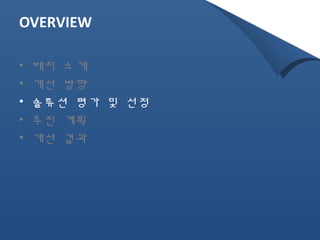

- 19. OVERVIEW • 배치소개 • 개선 방향 • 솔류션 평가 및 선정 • 추진 계획 • 개선 결과
- 20. 솔류션 평가 및선정 • SPRING BATCH • SPRING DATA JPA • SPRING BOOT • JdbcTemplate • Java Configuration

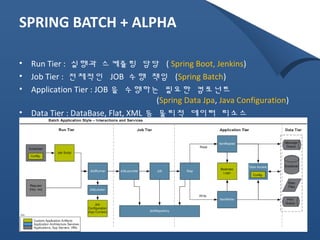

- 21. SPRING BATCH +ALPHA • Run Tier : 실행과 스케쥴링 담당 ( Spring Boot, Jenkins) • Job Tier : 전체적인 JOB 수행 책임 (Spring Batch) • Application Tier : JOB 을 수행하는 필요한 컴포넌트 (Spring Data Jpa, Java Configuration) • Data Tier : DataBase, Flat, XML 등 물리적 데이터 리소스

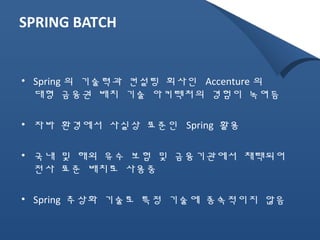

- 22. SPRING BATCH •Spring 의 기술력과 컨설팅 회사인 Accenture 의 대형 금융권 배치 기술 아키텍처의 경험이 녹여듬 • 자바 환경에서 사실상 표준인 Spring 활용 • 국내 및 해외 유수 보험 및 금융기관에서 채택되어 전사 표준 배치로 사용중 • Spring 추상화 기술로 특정 기술에 종속적이지 않음
- 23. SPRING BATCH AmqpItemReader JpaPagingItemReader IbatisPaingItemReader JdbcCursorItemReader MultiResourceItemReader FlatFileItemReader HibernatecursorItemReader JmsItemReader ListItemReader MongoItemReader Neo4jItemReader RepositoryItemReader ResourceItemReader StaxEventItemReader StoredProcedureItemReader

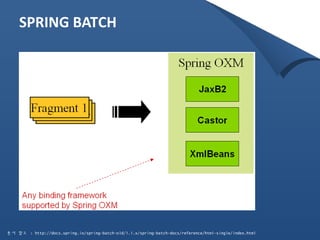

- 24. SPRING BATCH 문서참고 : http://docs.spring.io/spring-batch-old/1.1.x/spring-batch-docs/reference/html-single/index.html
- 25. SPRING BATCH •혼자 이해하던 복잡한 Legacy 배치를 배치 프 레임워크 변환후 동료들과 공유 가능 • JOB 문제시 추적 범위가 좁혀져 오류 발생시 원인파악이 쉬움 • 코딩량이 이전에 비해 ½로 줄어듬 • 배치 로직 구현이 단일건 대상으로 이해가 쉬 움

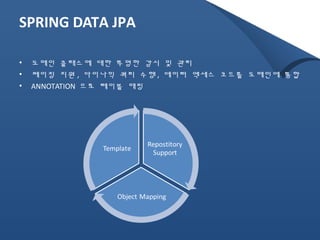

- 26. SPRING DATA JPA • 도메인 클래스에 대한 투명한 감시 및 관리 • 페이징 지원, 다이나믹 쿼리 수행, 데이터 엑세스 코드를 도메인에 통합 • ANNOTATION 으로 테이블 매핑

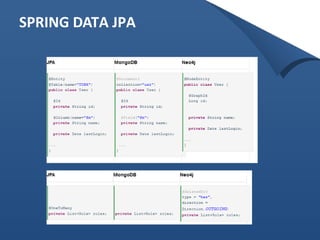

- 27.
- 28. SPRING DATA JPA • 반복적인 쿼리 노가다 삽질 작업 제거 • 엔티티 기반 도메인 설계에 집중 • 비즈니스 로직 구현 최소화 • 인터페이스 정의만 하면 알아서 구현체 생성 • 변경 사항에 대한 개발 기간 단축 • 코딩량이 이전의 ½ 로 줄어듬 • 손쉬운 테스트 코드 작성
- 29. SPRING BOOT •Spring 프로젝트 개발을 빠르고 다양한 방법으로 시작할수 있도록 한다. • 설정을 위해 별도의 코드 구현이 없으며 XML 이 필요치 않다. • Tomcat 과 Jetty가 내장됨 • 임베디드서버, 시큐리티, 헬스체크, 외부 설정 연 계등 개발의 모든 사이클을 제공한다.

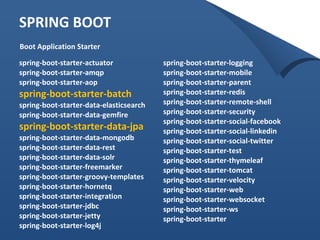

- 30. SPRING BOOT spring-boot-starter-actuator spring-boot-starter-amqp spring-boot-starter-aop spring-boot-starter-batch spring-boot-starter-data-elasticsearch spring-boot-starter-data-gemfire spring-boot-starter-data-jpa spring-boot-starter-data-mongodb spring-boot-starter-data-rest spring-boot-starter-data-solr spring-boot-starter-freemarker spring-boot-starter-groovy-templates spring-boot-starter-hornetq spring-boot-starter-integration spring-boot-starter-jdbc spring-boot-starter-jetty spring-boot-starter-log4j spring-boot-starter-logging spring-boot-starter-mobile spring-boot-starter-parent spring-boot-starter-redis spring-boot-starter-remote-shell spring-boot-starter-security spring-boot-starter-social-facebook spring-boot-starter-social-linkedin spring-boot-starter-social-twitter spring-boot-starter-test spring-boot-starter-thymeleaf spring-boot-starter-tomcat spring-boot-starter-velocity spring-boot-starter-web spring-boot-starter-websocket spring-boot-starter-ws spring-boot-starter Boot Application Starter
- 31. SPRING BOOT Endpoints ID 설명 Autoconfig 자동 설정되거나 설정되지 않는 목록들과 그 이유 Bean 어플리케이션에서 선언한 Bean 목록들 Configprops Properties 로 선언된 목록들 Dump Thread Dump Env 시스템 환경 및 어플리케이션 환경 목록 Health 어플리케이션 상태 체크 Info 어플리케이션 정보 metrics 어플리케이션의 메트릭스 정보 mappings @RequestMapping 에 매핑된 경로 정보 shutdown 어플리케이션 종료 trace Http 요청 정보

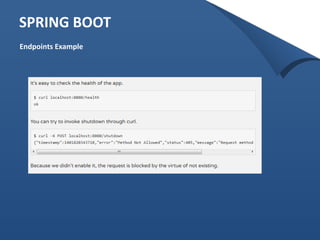

- 32. SPRING BOOT EndpointsExample

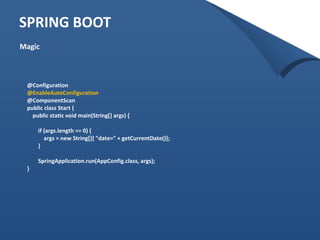

- 33. SPRING BOOT Magic @Configuration @EnableAutoConfiguration @ComponentScan public class Start { public static void main(String[] args) { if (args.length == 0) { args = new String[]{ "date=" + getCurrentDate()}; } SpringApplication.run(AppConfig.class, args); }
- 34.
- 35.

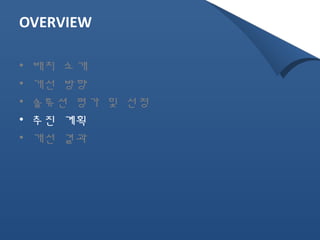

- 36. OVERVIEW • 배치소개 • 개선 방향 • 솔류션 평가 및 선정 • 추진 계획 • 개선 결과

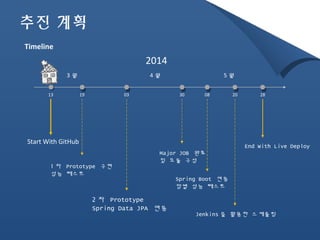

- 37. 추진 계획 2014 3월 4월 5월 13 19 03 30 08 20 28 Start With GitHub 1차 Prototype 구현 성능 테스트 Major JOB 완료 및 모듈 구성 2차 Prototype Spring Data JPA 연동 Spring Boot 연동 망별 성능 테스트 End With Live Deploy Jenkins 을 활용한 스케쥴링 Timeline
- 38. OVERVIEW • 배치소개 • 개선 방향 • 솔류션 평가 및 선정 • 추진 계획 • 개선 결과

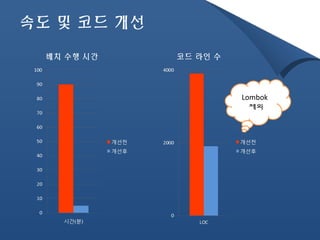

- 39. 속도 및 코드개선 배치 수행 시간 코드 라인 수 Lombok 제외

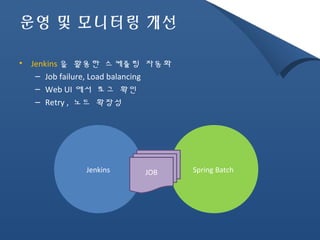

- 40. 운영 및 모니터링개선 • Jenkins 을 활용한 스케쥴링 자동화 – Job failure, Load balancing – Web UI에서 로그 확인 – Retry , 노드 확장성 Jenkins JOB Spring Batch

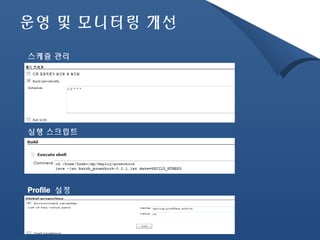

- 41. 운영 및 모니터링개선 스케쥴 관리 실행 스크립트 Profile 설정

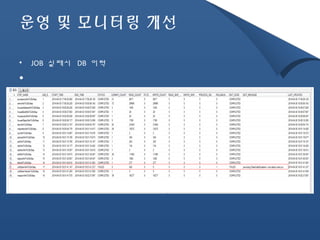

- 42. 운영 및 모니터링개선 • JOB 실패시 DB 이력 •

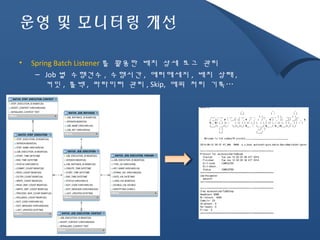

- 43. 운영 및 모니터링개선 • Spring Batch Listener 를 활용한 배치 상세 로그 관리 – Job 별 수행건수, 수행시간, 에러메세지, 배치 상태, 커밋, 롤백, 파라미터 관리, Skip, 에외 처리 기록…

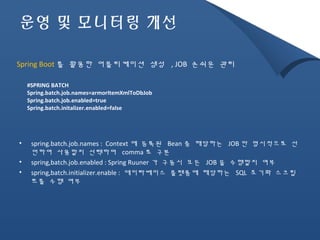

- 44. 운영 및 모니터링개선 Spring Boot 를 활용한 어플리케이션 생성 , JOB 손쉬운 관리 #SPRING BATCH Spring.batch.job.names=armorItemXmlToDbJob Spring.batch.job.enabled=true Spring.batch.initalizer.enabled=false • spring.batch.job.names : Context 에 등록된 Bean 중 해당하는 JOB 만 명시적으로 선 언하여 사용할지 선택하며 comma 로 구분 • spring,batch.job.enabled : Spring Ruuner 가 구동시 모든 JOB 을 수행할지 여부 • spring,batch.initializer.enable : 데이타베이스 플랫폼에 해당하는 SQL 초기화 스크립 트를 수행 여부
- 45. 테스트 및 유지보수개선 • 망별 환경설정을 통해 XML , URL Resource 자동 분기 – Spring.profiles.active, spring.core.io.resource
- 46. 테스트 및 유지보수개선 • 단계별 JOB 수행 및 테스트 코드를 통해 빠른 테스트 진행 및 선택적 확인 가능 – Full Test Code Support

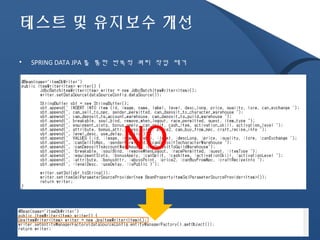

- 47. 테스트 및 유지보수개선 • SPRING DATA JPA를 통한 반복적 쿼리 작업 제거 NO

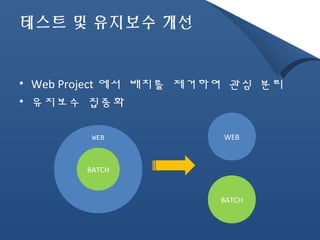

- 48. 테스트 및 유지보수개선 • Web Project에서 배치를 제거하여 관심 분리 • 유지보수 집중화 WEB WEB BATCH BATCH

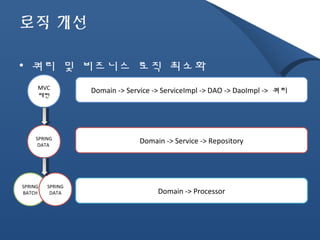

- 49. 로직 개선 •쿼리 및 비즈니스 로직 최소화 MVC 패턴 SPRING DATA SPRING BATCH SPRING DATA Domain -> Service -> ServiceImpl -> DAO -> DaoImpl -> 쿼리 Domain -> Service -> Repository Domain -> Processor

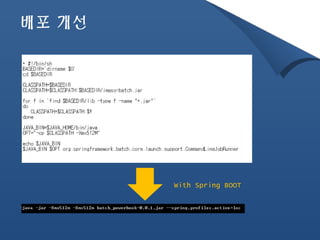

- 50. 배포 개선 WithSpring BOOT

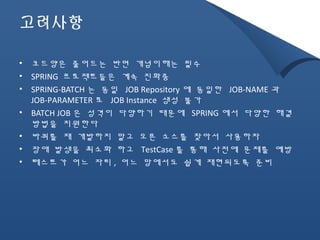

- 51. 고려사항 • 코드양은줄어드는 반면 개념이해는 필수 • SPRING 프로젝트들은 계속 진화중 • SPRING-BATCH 는 동일 JOB Repository 에 동일한 JOB-NAME 과 JOB-PARAMETER 로 JOB Instance 생성 불가 • BATCH JOB 은 성격이 다양하기 때문에 SPRING에서 다양한 해결 방법을 지원한다 • 바퀴를 재 개발하지 말고 오픈 소스를 찾아서 사용하자 • 장애 발생을 최소화 하고 TestCase를 통해 사전에 문제를 예방 • 테스트가 어느 자리, 어느 망에서도 쉽게 재현되도록 준비

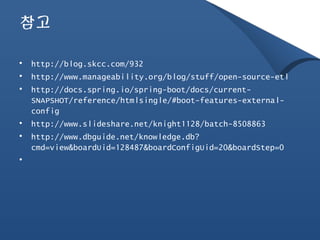

- 52. 참고 • http://blog.skcc.com/932 • http://www.manageability.org/blog/stuff/open-source-etl • http://docs.spring.io/spring-boot/docs/current- SNAPSHOT/reference/htmlsingle/#boot-features-external-config • http://www.slideshare.net/knight1128/batch-8508863 • http://www.dbguide.net/knowledge.db? cmd=view&boardUid=128487&boardConfigUid=20&boardStep=0 •
- 53. DEMO • https://github.com/ghostflare76/spring-batch-extension/ tree/master/spring_batch
- 54. 배치는 오픈소스+ 스프링조합으로 간단하게 끝
