1. อุปกรณ์พื้นฐานคอมพิวเตอร์
เสนอ
มิส เขมจิรา ปลงไสว
โดน
นางสาว ปัณรสา เอี่ยมละออง
เลขที่ 28 ชั้น ม.6/3

2. พาวเวอร์ซัพพลาย(Power Supply)
เป็นอุปกรณ์หลักที่คอยจ่ายไฟให้กับชิ้นส่วนและอุปณ์ต่างๆทั้งหมดภายในเครื ่อง มีรูปร่างเป็น
กล่องสี่เหลี่ยมติดตั้งอยู่ภายในตัวเคส (สามารถถอดเปลี่ยนได้) ทาหน้าที่แปลงแรงดันไฟฟ้า
กระแสสลับ (AC) ตามบ้านจาก 220 โวลต์ให้เหลื อเพียงแรงดันไฟฟ้ากระแสตรง (DC) 3 ชุด
คื อ 3.3 และ 5 โวลต์ เพื ่อจ่ายไฟให้กับวงจรชิ้นส่วนอุปกรณ์ต่างๆ และ12 โวลต์ เพื ่อจ่ายไฟให้กับ
มอเตอร์ของอุปกรณ์ดิสก์ไดรว์ต่างๆรวมถึงพัดลมระบายอากาศด้วย

3. 12 โวลต์ เพื ่อจ่ายไฟให้กับมอเตอร์ของอุปกรณ์ดิสก์ไดรว์ต่างๆรวมถึงพัดลมระบายอากาศด้วย
ปัจจุบันเพาเวอร์ซัพพลายที่จะนามาใช้ควรมีกาลังไฟตั้งแต่ 400 วัตต์ขึ้นไป ทั้งนี้ก็เพื ่อให้
เพียงพอกับความต้องการของชิ้นส่วนอุปกรณ์ต่างๆทั้งหมดที่อยู่ภายในเครื ่องคอมพิวเตอร์นั่นเอง
สาหรับแรงดันไฟฟ้ากระแสสลับ (AC) ตามบ้าน (ประเทศไทย) โดยทั่วไปจะอยู่ที่ 200-250
VAC พร้อมกระแสไฟประมาณ 3.0-6.0 A และความถี่ที่ 50Hz ดังนั้นเพื ่อให้ชิ้นส่วนอุปกรณ์
คอมพิวเตอร์สามารถทางานได้ เพาเวอซัพพลายจะต้องแปลงแรงดันไฟ AC ให้เป็น DC แรงดันต่าใน
ระดับต่างๆ รวมถึงปริมาณความต้องการของกระแสไฟฟ้าที่จะต้องจ่ายให้กับชิ้นส่วนอุปกรณ์ต่างๆ
ด้วย
โดยระดับของแรงดันไฟ (DC Output) ที่ถูกจ่ายออกมาจากเพาเวอร์ซัพพลายแต่ละรุ่น/ยี่ห้อจะ
ใกล้เคียงกัน แต่ปริมารสูงสุดของกระแสไฟ (Max Current Output) ที่ถูกจ่ายออกมานั้นอาจไม่
เท่ากัน (แล้วแต่รุ่น/ยี่ห้อ) ซึ้งมีผลต่อการนาไปคานวลค่าไฟโดยรวม (Total Power) ที่เพาเวอร์ซัพ
พลายตัวนั้น จะสามารถจ่ายไฟให้กับอุปกรณ์ต่างๆได้ด้วย โดยในที่นี้จะยกตัวอย่างรายละเอียดจาก
เพาเวอร์ซัพพลายยี่ห้อ Enermax ตะกูล Coolergiant รุ่น EG701AX-VH(W) ที่ให้กาลังไฟโดยรวม
ประมาณ 600 วัตต์ (Watt)

4. เมนบอร์ด (Mainboard)
เมนบอร์ด (Mainboard) เมนบอร์ดเป็นอุปกรณ์ที่สาคัญรองมาจากซีพียู เมนบอร์ดทาหน้าที่
ควบคุม ดูแลและจัดการๆ ทางานของ อุปกรณ์ชนิดต่างๆ แทบทั้งหมดในเครื ่องคอมพิวเตอร์ ตั้งแต่ซีพียู
ไปจนถึงหน่วยความจาแคช หน่วยความจาหลัก ฮาร์ดดิกส์ ระบบบัส บนเมนบอร์ดประกอบด้วยชิ้นส่วน
ต่างๆ มากมาย เมนบอร์ดที่ใช้งานในปัจจุบันนั้นส่วนใหญ่เป็นแบบ ATX เกื อบทั้งหมดแล้ว เทคโนโลยี
ของเมนบอร์ดเองก็ได้มีการพัฒนาไปมากเช่นกัน ซึ่งมีเทคโนโลยีเข้ามาในการเพิมประสิทธิภาพให้ดี
ยิ่งขึ้น มีสีสันที่สวยงามโดยเฉพาะคนที่ชอบแต่งเครื ่องของตัวเองจะเลื อกสีสันที่มีความสวยงาม

5. มารู้จักส่วนประกอบของเมนบอร์ด

6. 1.ซ็อกเก็ตซีพียู
ซ็อกเก็ตซีพียู เป็นที่ติดตั้งของตัวซีพียูเองจะมีลักษณะตามรุ่นตามยี่ห้อ หรื อตามซีพียูที่เราจะ
ใส่ ดังนั้นเราควรทีจะเลื อกให้ตรงกันด้วย
2. พอร์ตที่ใช้ในการเชื ่อมต่อ
ทางด้านหลังของเครื ่องคอมพิวเตอร์นั้นจะมีพอร์ตที่ใช้ในการเชื ่อมต่ออุปกรณ์ต่างๆ ที่อยู่ภายนอก ซึ่งแต่
ล่ะพอร์ตจะมีรูเสียบเฉพาะของอุปกรณ์ที่ต่อนั้นจะไม่ค่อยต่อผิดกัน มาดูตัวอย่างกันว่าแต่ล่ะพอร์ตนั้นใช้ต่อกับ
อะไรบ้าง
1 .PS/2 เป็นพอร์ตไว้สาหรับการเชื ่อมต่อ เมาส์และคีย์บอร์ด โดยทั่วไปแล้วเมาส์จะเป็นสีเขียว และคีย์บอร์ด
จะเป็นสีม่วง ซึ่งในปัจจุบันนี้จะมีการเปลี่ยนมาใช้ USB แต่ก็ยังมี PS/2 มีใช้อยู่เป็นจานวนมาก

7. 2. Firewire เป็นพอร์ตการเชื ่อมต่อที่มีลักษณะคล้ายกับ USB ซึ่งมีอัตราความเร็วกว่า ด้วย
มาตรฐาน IEEE 1394a มีอัตราการเชื ่อมต่อรับ/ส่งข้อมูล 400MB/s อุปกรณ์ที่มีการเชื ่อมต่อเช่น ฮาร์ดดิสก์
แบบภายนอก
3.eSATA เป็นการเชื ่อมสาหรับ ฮาร์ดดิสก์แบบภายนอก เช่นกัน
4. USB เป็นการเชื ่อมต่อภายนอกแบบต่างๆ แล้วจะมีพอร์ตนี้มากเป็นพิเศษเพราะว่ามีอุปกรณ์ที่เชื ่อมต่อ
ได้หลากหลาย อย่างเช่นเครื ่องพิมพ์ เมาส์ และอื ่นๆอีก รวมถึงเฟรตไดร์ด้วย สาหรับความเร็วแล้วอยู่
ที่ 480MB/s
5.LAN ช่องการเชื ่อมต่อแลน ใช้สาหรับการเชื ่อมต่อเครื อข่ายที่อยู่ในระบบ
6. ช่องต่อเสียง ไว้สาหรับการเชื ่อมต่อเสียง ทั้งเสียง Input และ Output ทั้งลาโพง ทั้งไมค์

8. 3.สล็อต์ AGP
ใช้สาหรับการเชื ่อมต่อของการ์ดแสดงผล มีทั้ง AGP และ PCI Express เพื ่อเชื ่อมต่อให้กับมอนิเตอร์ใช้
ในการแสดงผล
4.สล็อต PCI
ใช้สาหรับการเชื ่อมต่อการ์ดต่างๆที่ไม่ต้องการความเร็วสูงมากนัก เช่นการ์ดเสียง การ์ดแลน และ
โมเด็มใช้สาหรับการเชื ่อมต่อ
5.ตัวอ่านแผ่นดิสก์
ซึ่งปัจจุบันไม่ได้ใช้แล้วแต่ให้สาหรับการเชื ่อมต่อ Memory Card ต่างๆ แต่ต้องชื ้อตัวมาเพิ่ม
6.ซิปเซต
ถื อได้ว่าเป็นมีความสาคัญ เพราะทาหน้าที่ควบคุมการทางานต่างๆบนเมนบอร์ด โดยจะมีซิปเซต
อยู่ 2 ส่วนด้วยกันคื อ
- North Bridge จะทาหน้าที่คอบควบคุม ซีพียู แรม และการ์ดแสดงผล
- South Bridge จะทาหน้าที่ควบคุมสล็อตต่างๆ
7.หัวต่อ SATA
ซึ่งใช้ในการเชื ่อมต่อฮาร์ดดิสก์ แบบ SATA ซึ่งเป็นการเชื ่อมต่อแบบอนุกรม ซึ่งมีข้อดีทั้งประหยัด
พลังงานและประหยัดพื ้นที่ อีกทั้งยังทาให้ระบายความร้อนภายในเคสได้ดีอีกด้วย
8.หัวต่อแบบ IDE
ใช้ในการเชื ่อมต่อแบบ IDE ทั้งแบบที่เป็นฮาร์ดดิสก์ และ CD/DVD ROM

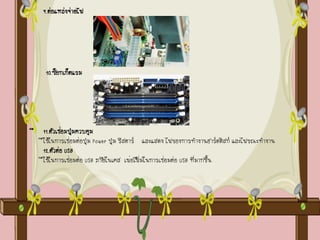

9. 9.ต่อแหล่งจ่ายไฟ
10.ซ็อกเก็ตแรม
11.ตัวเชื ่อมปุ่มควบคุม
ใช้ในการเชื ่อมต่อปุ่ม Power ปุ่ม รีสตาร์ และแสดง ไฟของการทางานฮาร์ดดิสก์ และไฟขณะทางาน
12.ตัวต่อ USB
ใช้ในการเชื ่อมต่อ USB ภายในเคส เพื ่อเพิ่มในการเชื ่อมต่อ USB ที่มากขึ้น
