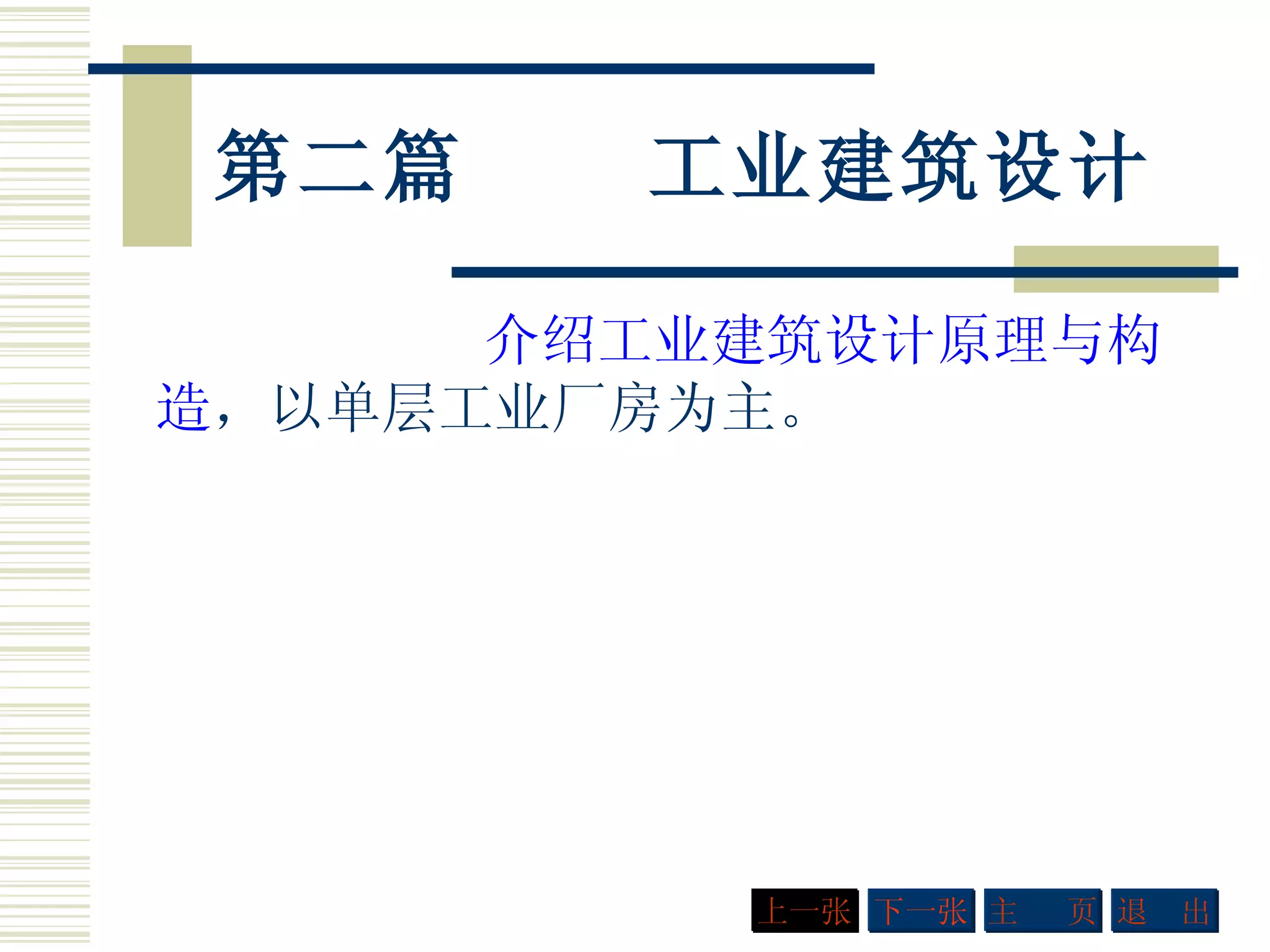

1. 第二篇 工业建筑设计 介绍工业建筑设计原理与构造 ，以单层工业厂房为主。 上一张 下一张 主 页 退 出

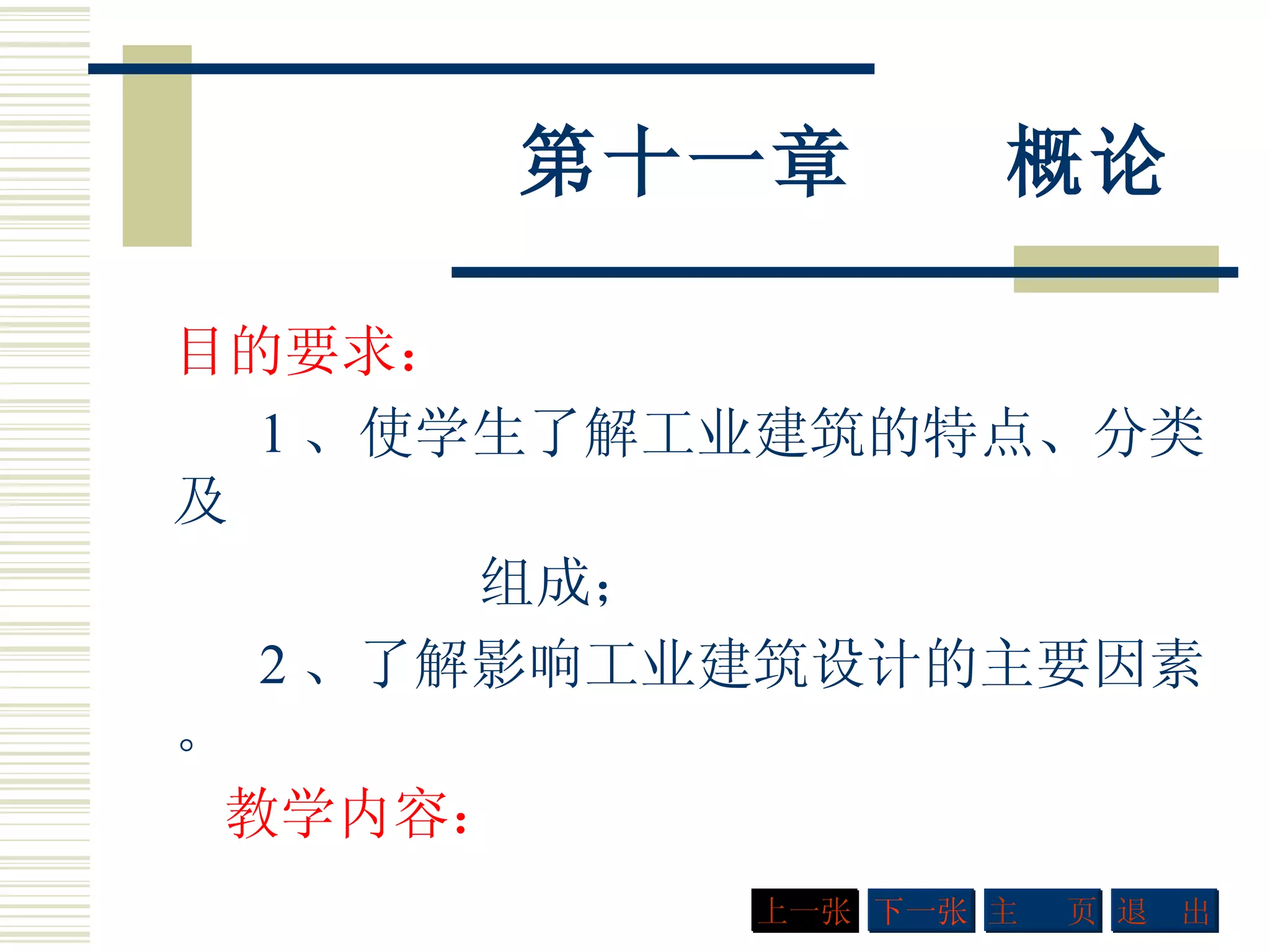

2. 第十一章 概论 目的要求： 1 、使学生了解工业建筑的特点、分类及 组成； 2 、了解影响工业建筑设计的主要因素。 教学内容： 下一张 主 页 退 出 上一张

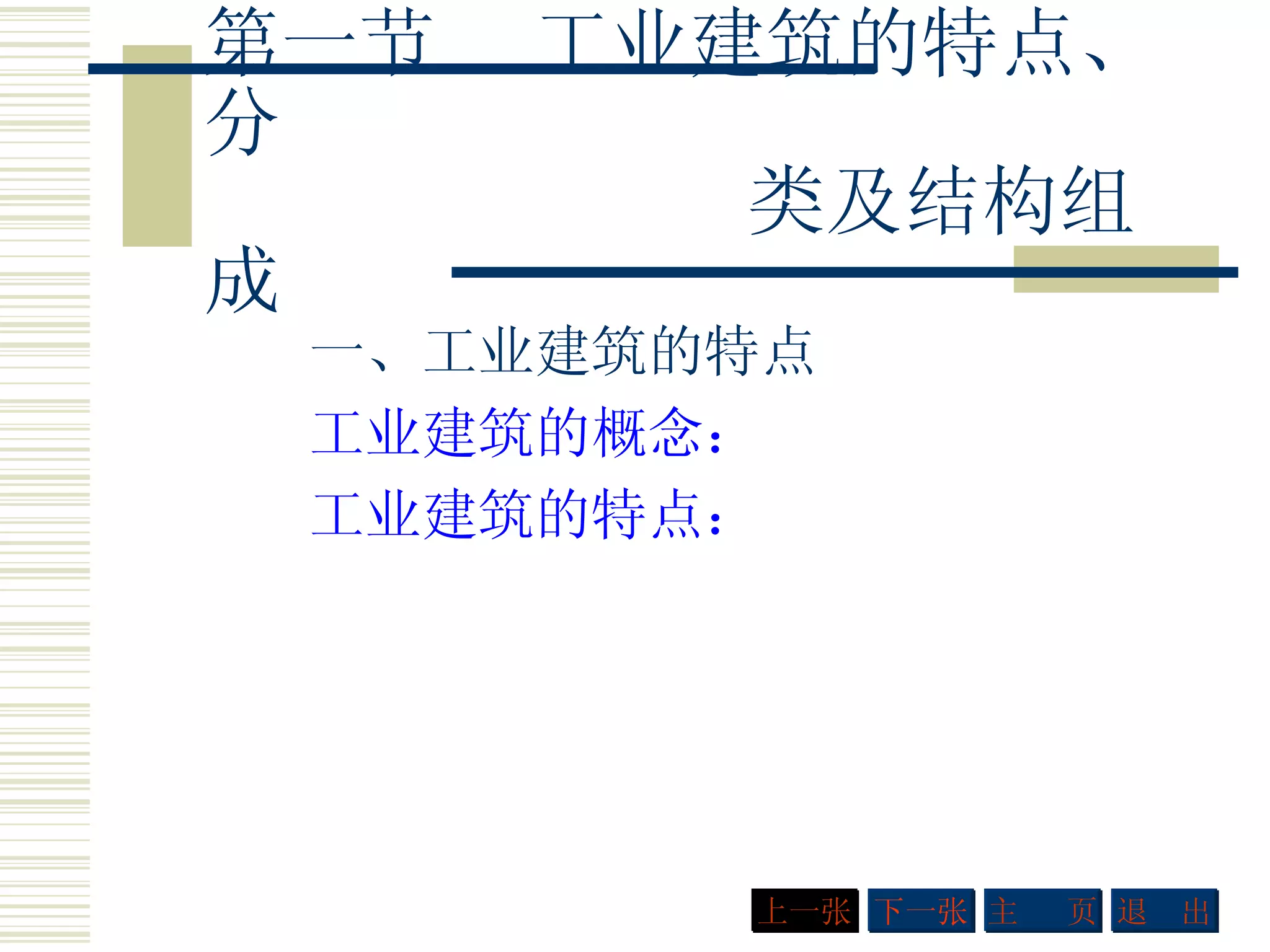

3. 第一节 工业建筑的特点、分 类及结构组成 一、工业建筑的特点 工业建筑的概念： 工业建筑的特点： 下一张 主 页 退 出 上一张

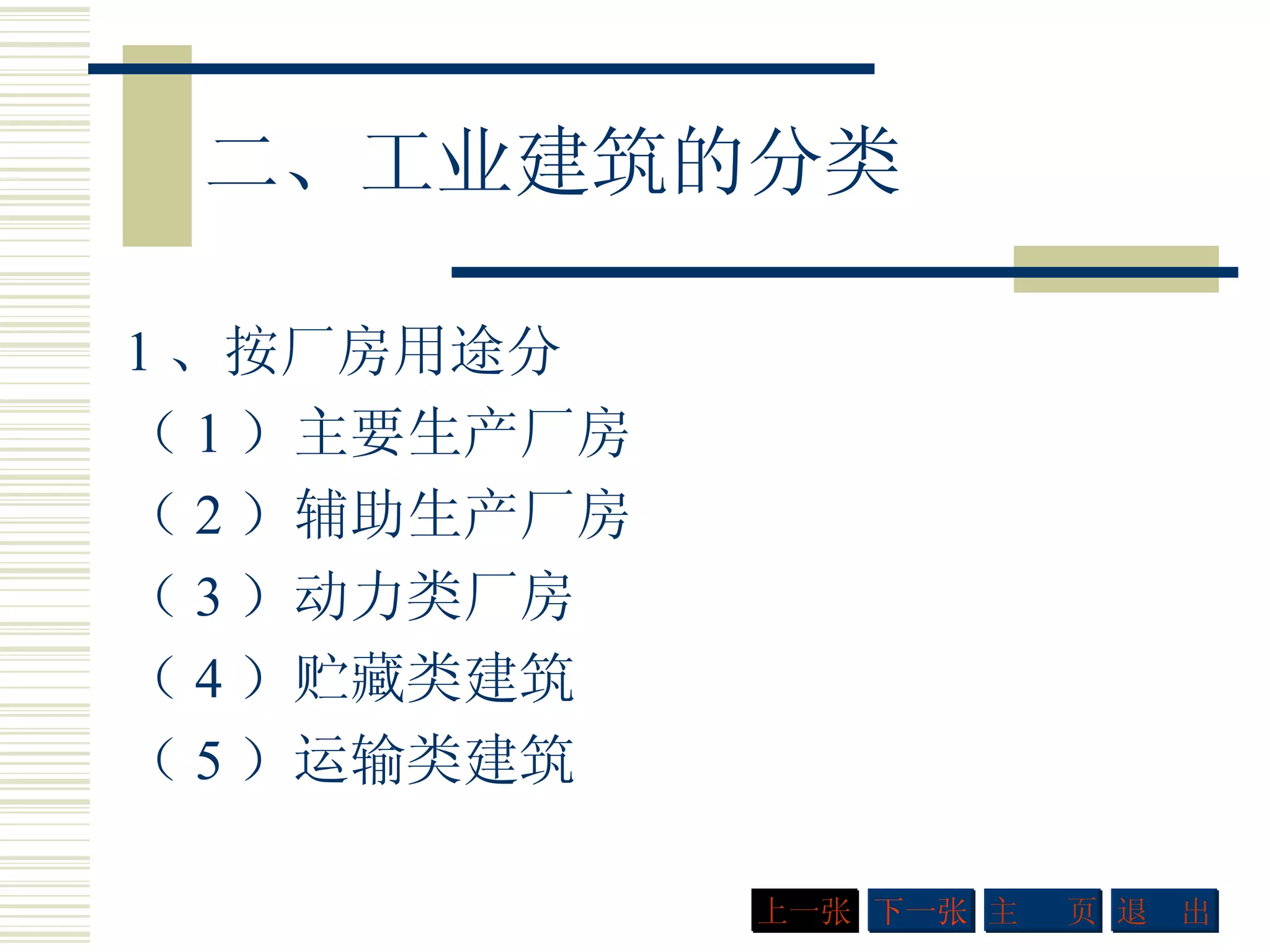

4. 二、工业建筑的分类 1 、按厂房用途分 （ 1 ）主要生产厂房 （ 2 ）辅助生产厂房 （ 3 ）动力类厂房 （ 4 ）贮藏类建筑 （ 5 ）运输类建筑 下一张 主 页 退 出 上一张

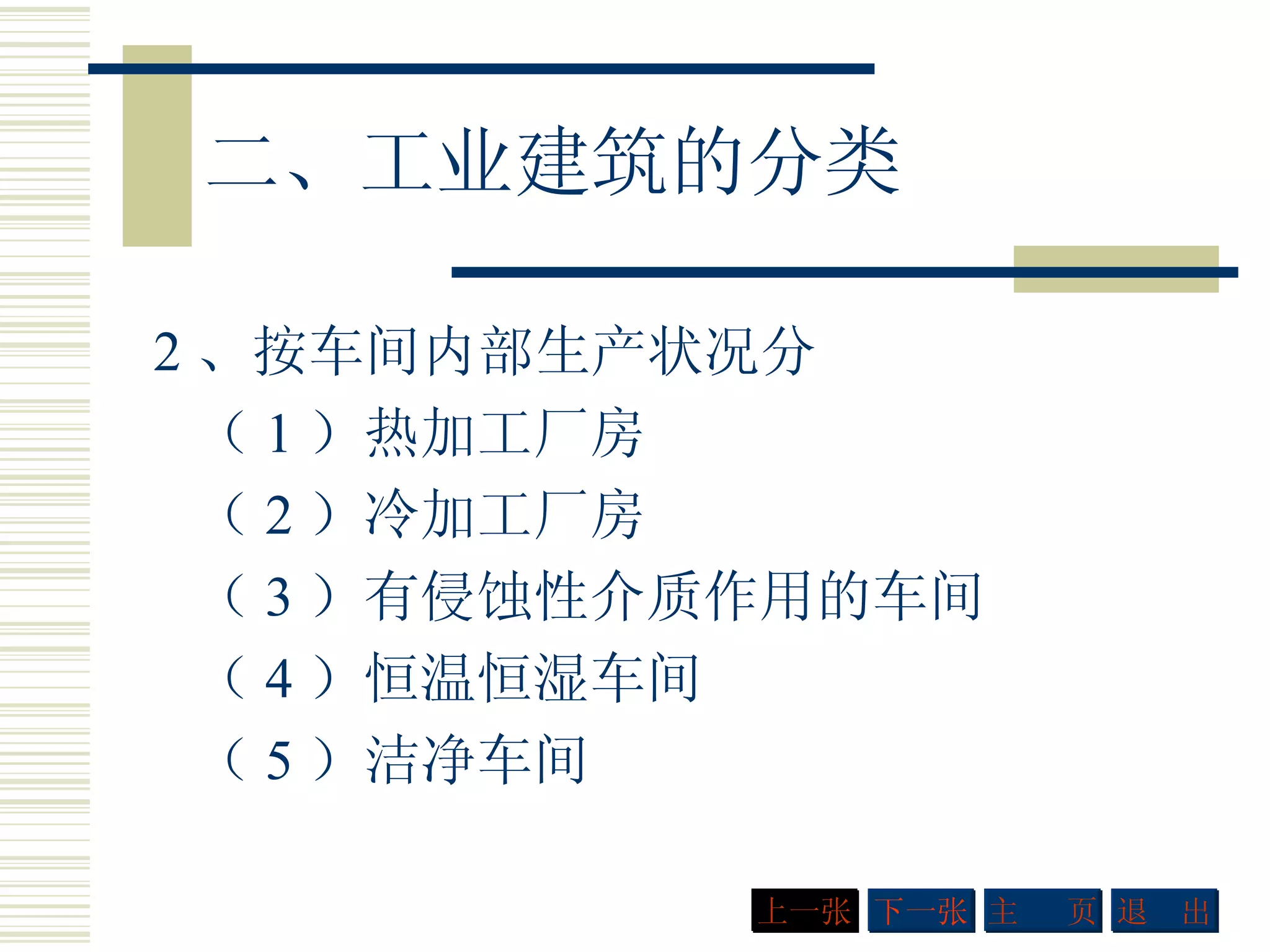

5. 二、工业建筑的分类 2 、按车间内部生产状况分 （ 1 ）热加工厂房 （ 2 ）冷加工厂房 （ 3 ）有侵蚀性介质作用的车间 （ 4 ）恒温恒湿车间 （ 5 ）洁净车间 下一张 主 页 退 出 上一张

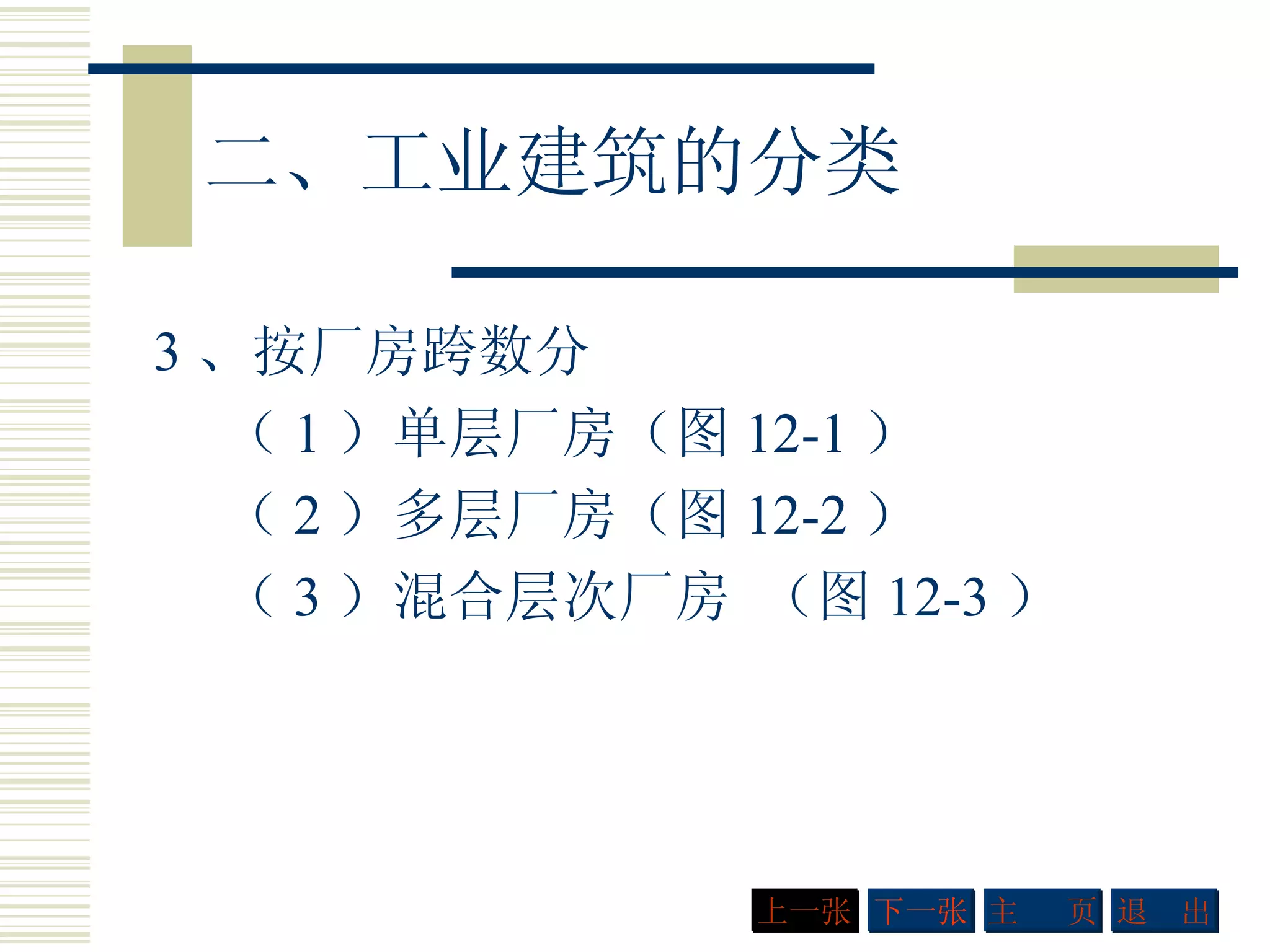

6. 二、工业建筑的分类 3 、按厂房跨数分 （ 1 ）单层厂房（图 12-1 ） （ 2 ）多层厂房（图 12-2 ） （ 3 ）混合层次厂房 （图 12-3 ） 下一张 主 页 退 出 上一张

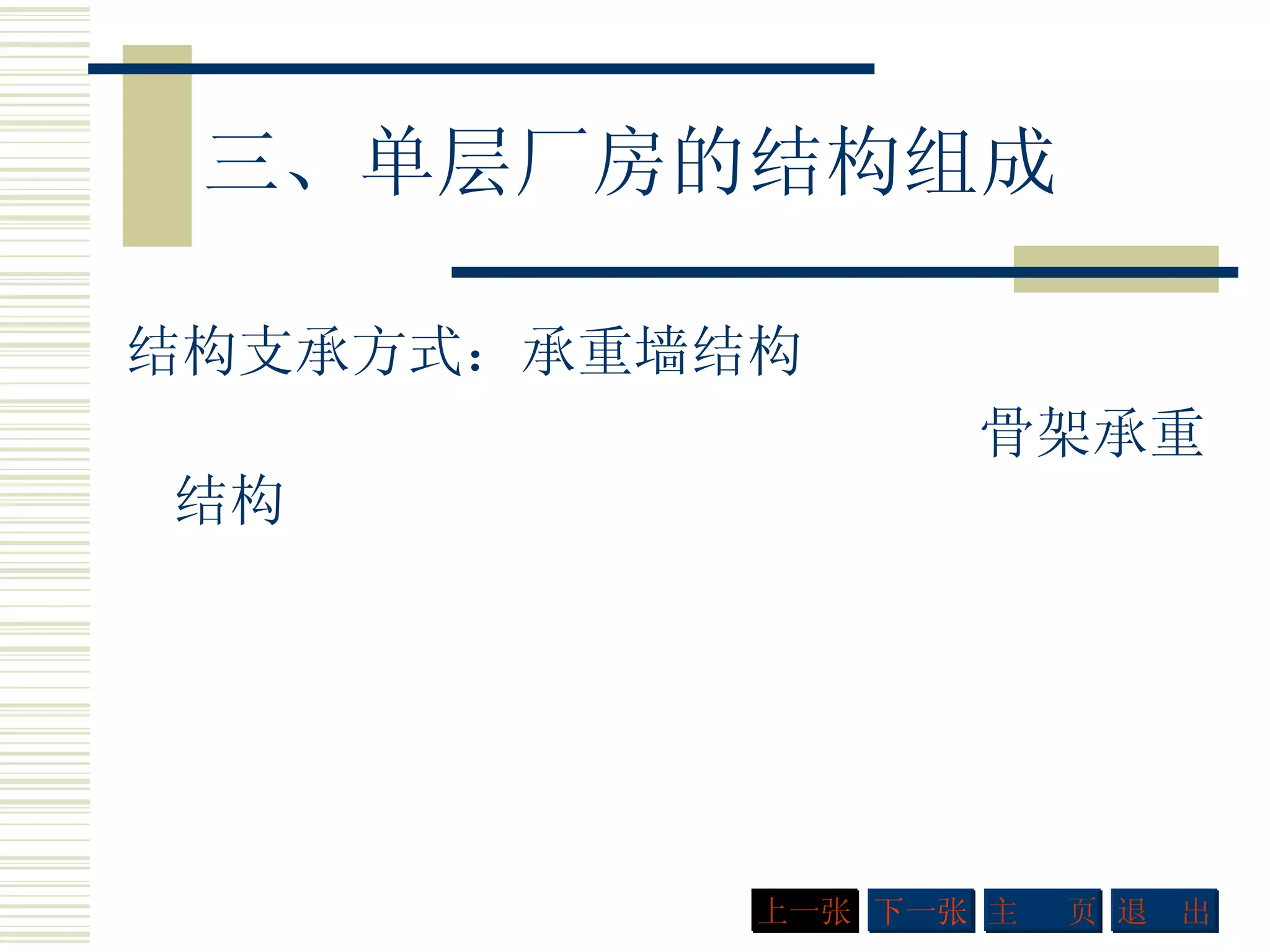

7. 三、单层厂房的结构组成 结构支承方式：承重墙结构 骨架承重结构 下一张 主 页 退 出 上一张

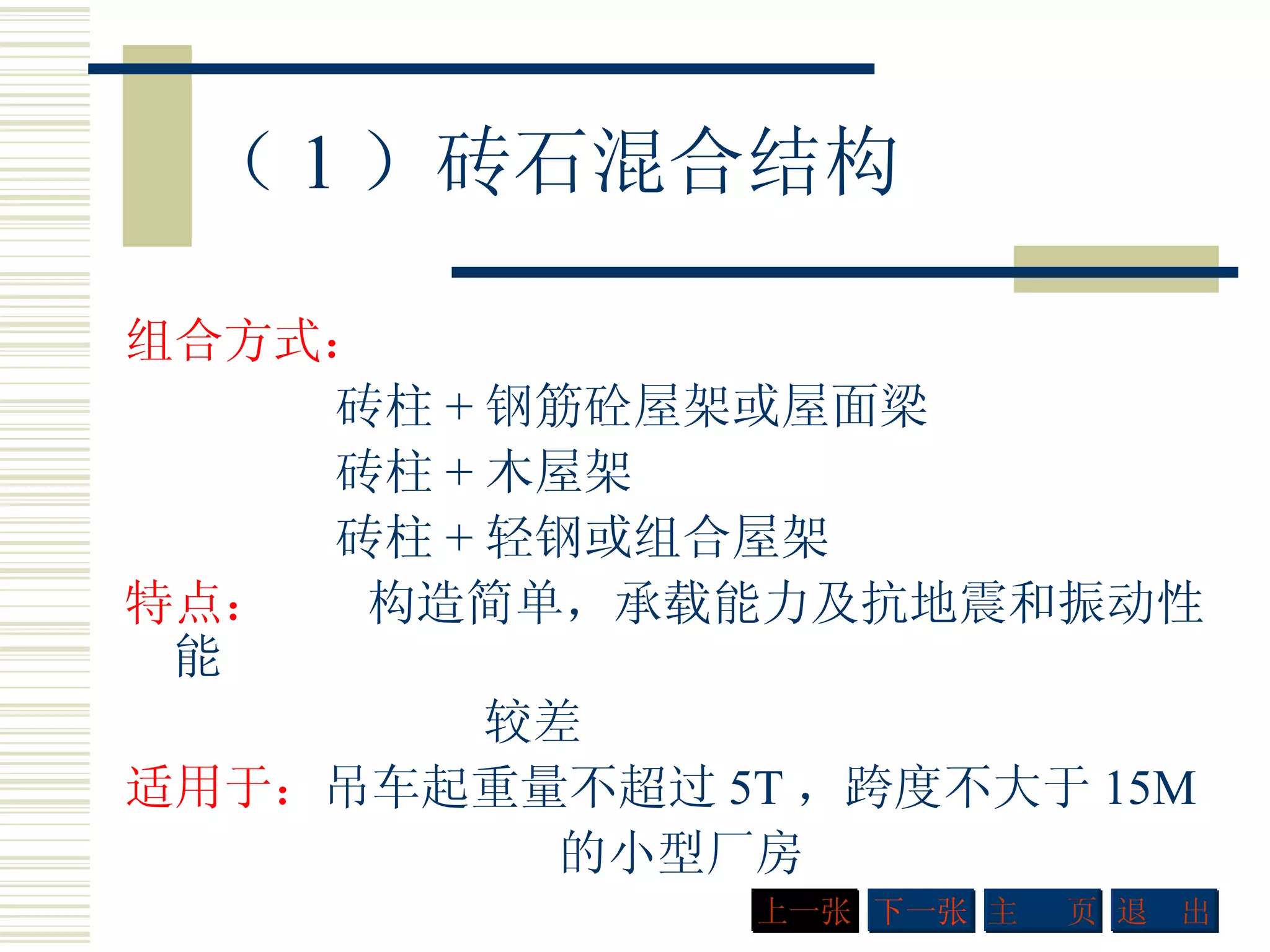

8. （ 1 ）砖石混合结构 组合方式： 砖柱 + 钢筋砼屋架或屋面梁 砖柱 + 木屋架 砖柱 + 轻钢或组合屋架 特点： 构造简单，承载能力及抗地震和振动性能 较差 适用于： 吊车起重量不超过 5T ，跨度不大于 15M 的小型厂房 下一张 主 页 退 出 上一张

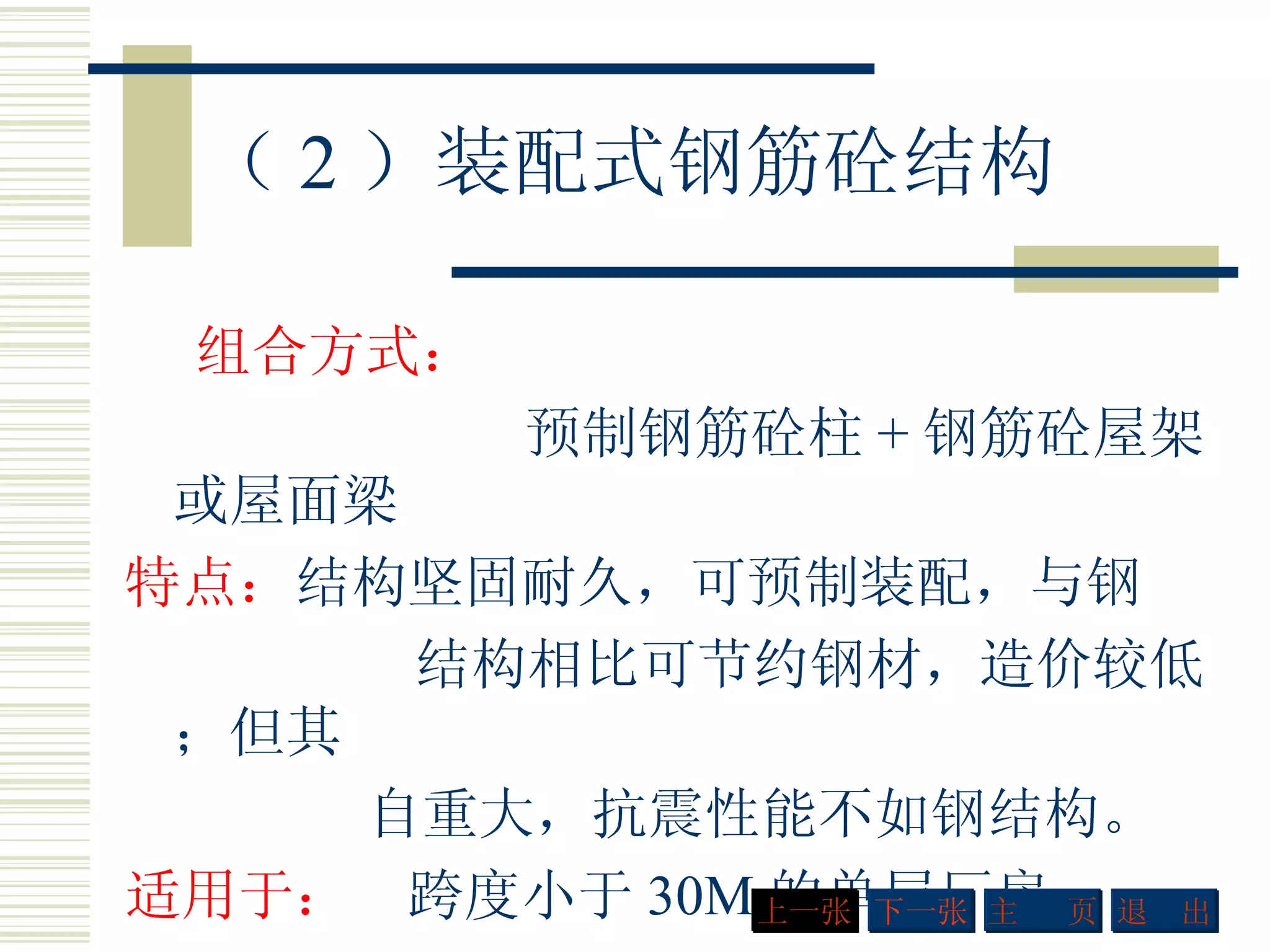

9. （ 2 ）装配式钢筋砼结构 组合方式： 预制钢筋砼柱 + 钢筋砼屋架或屋面梁 特点： 结构坚固耐久，可预制装配，与钢 结构相比可节约钢材，造价较低；但其 自重大，抗震性能不如钢结构。 适用于： 跨度小于 30M 的单层厂房 下一张 主 页 退 出 上一张

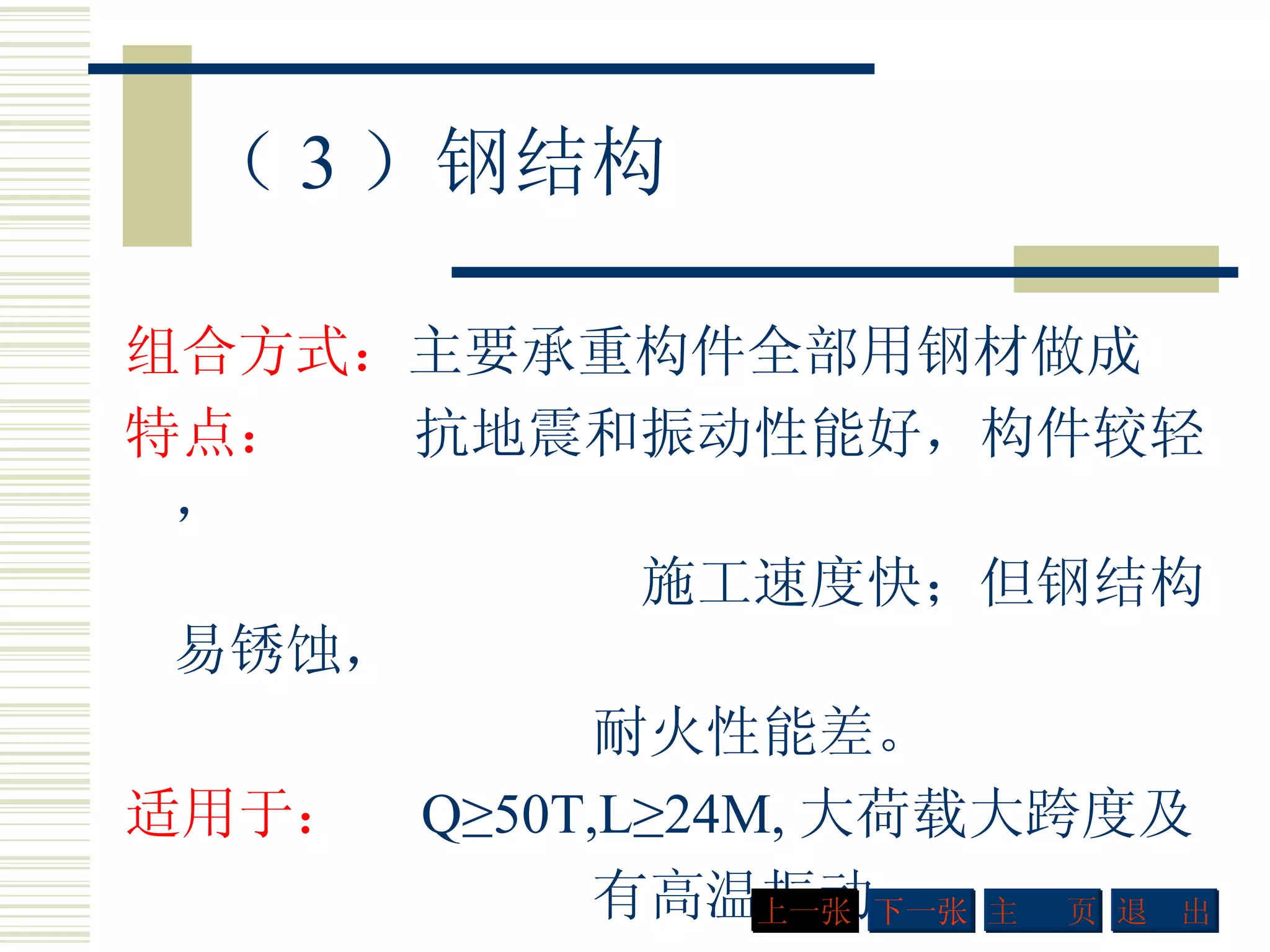

10. （ 3 ）钢结构 组合方式： 主要承重构件全部用钢材做成 特点： 抗地震和振动性能好，构件较轻， 施工速度快；但钢结构易锈蚀， 耐火性能差。 适用于： Q≥50T,L≥24M, 大荷载大跨度及 有高温振动 下一张 主 页 退 出 上一张

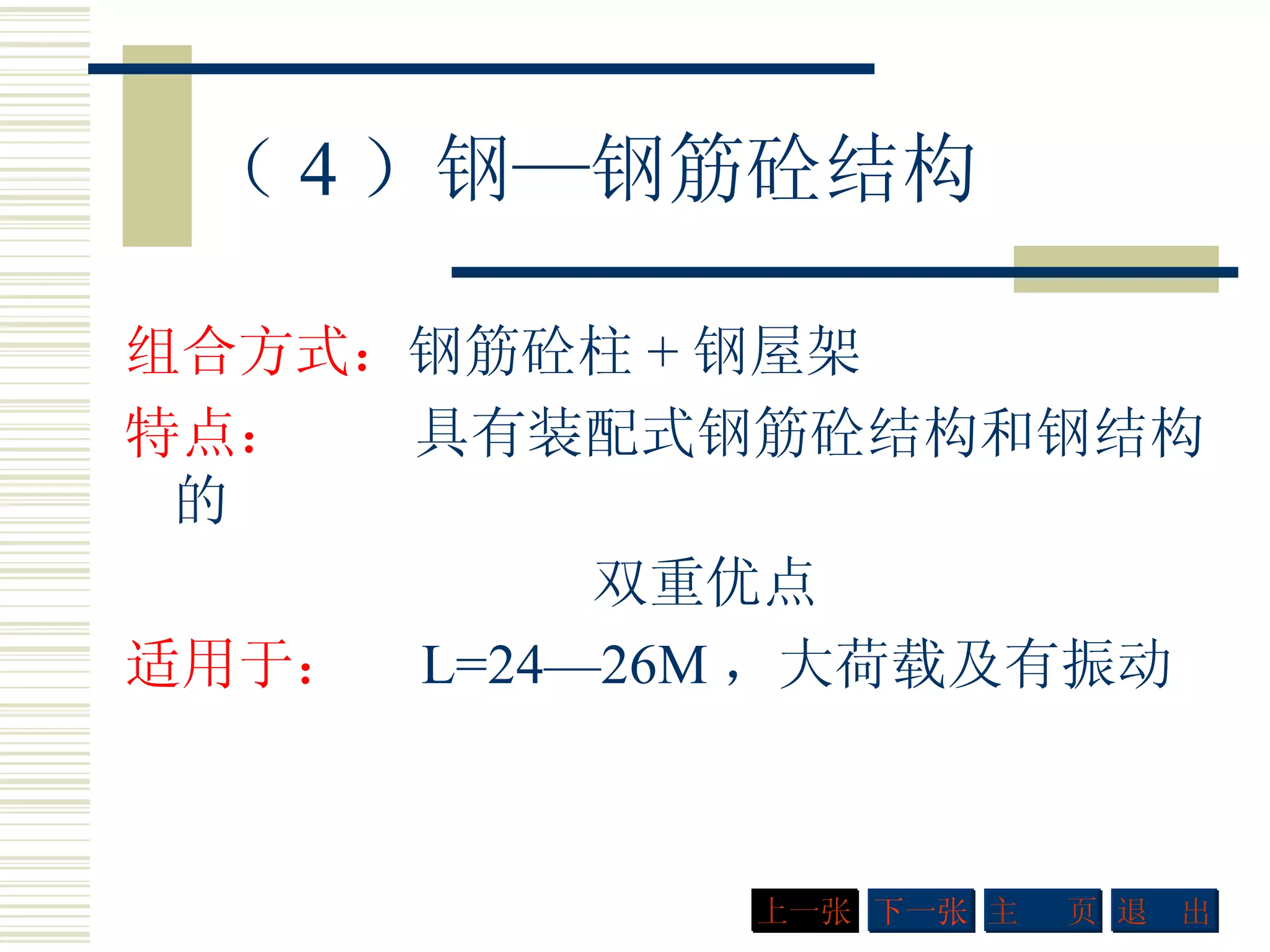

11. 组合方式： 钢筋砼柱 + 钢屋架 特点： 具有装配式钢筋砼结构和钢结构的 双重优点 适用于： L=24—26M ，大荷载及有振动 （ 4 ）钢—钢筋砼结构 下一张 主 页 退 出 上一张

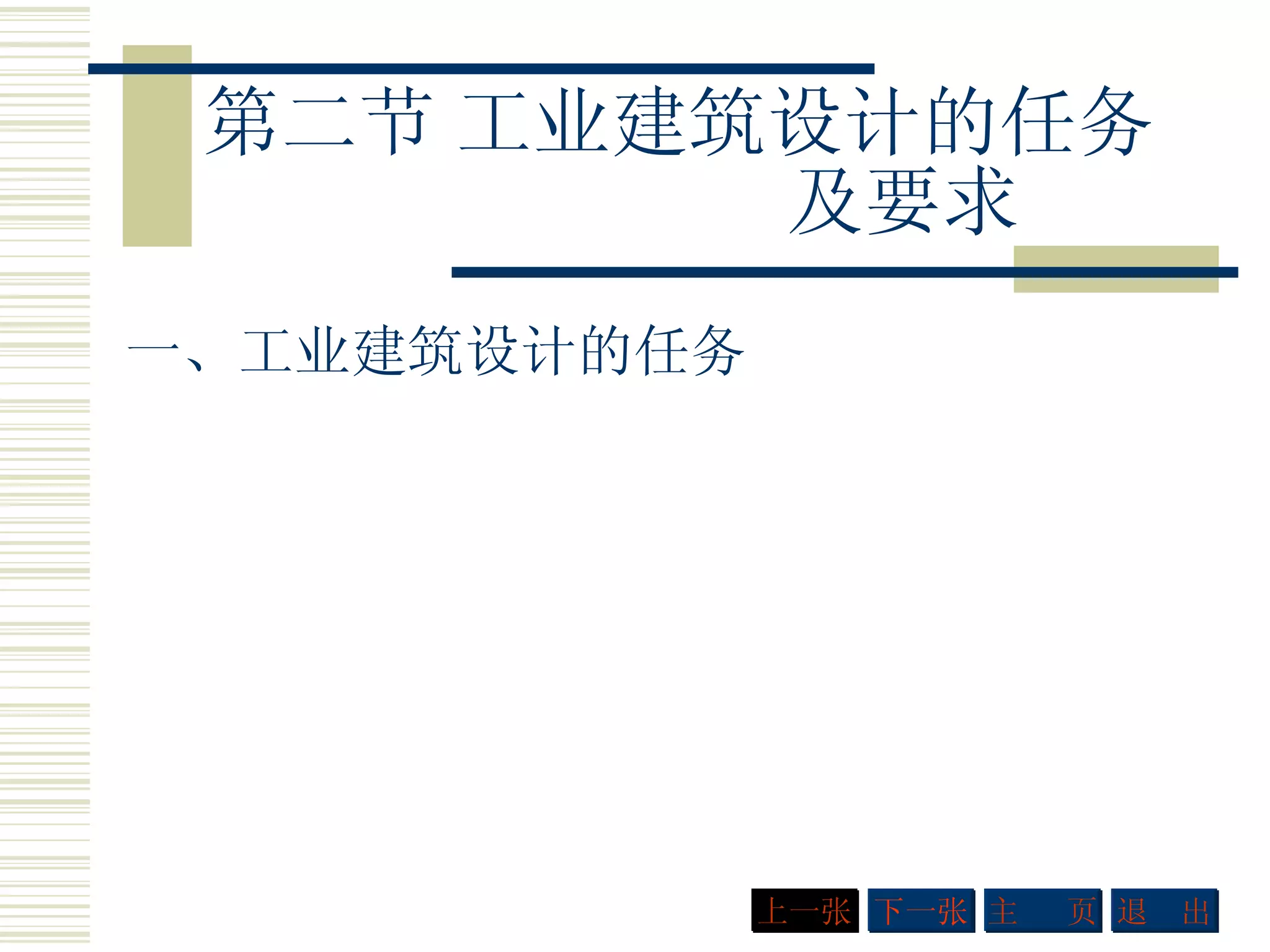

12. 第二节 工业建筑设计的任务 及要求 一、工业建筑设计的任务 下一张 主 页 退 出 上一张

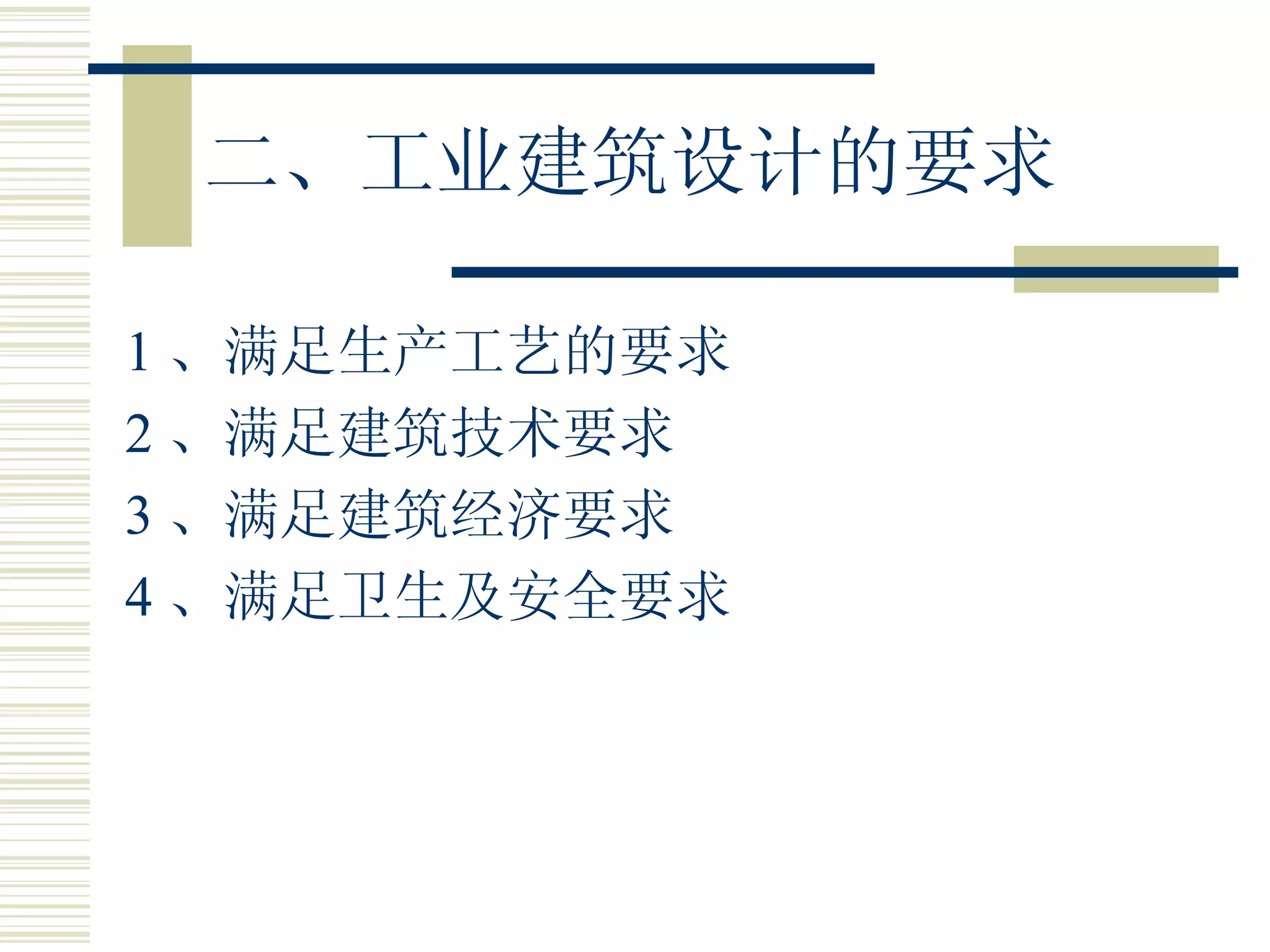

13. 二、工业建筑设计的要求 1 、满足生产工艺的要求 2 、满足建筑技术要求 3 、满足建筑经济要求 4 、满足卫生及安全要求

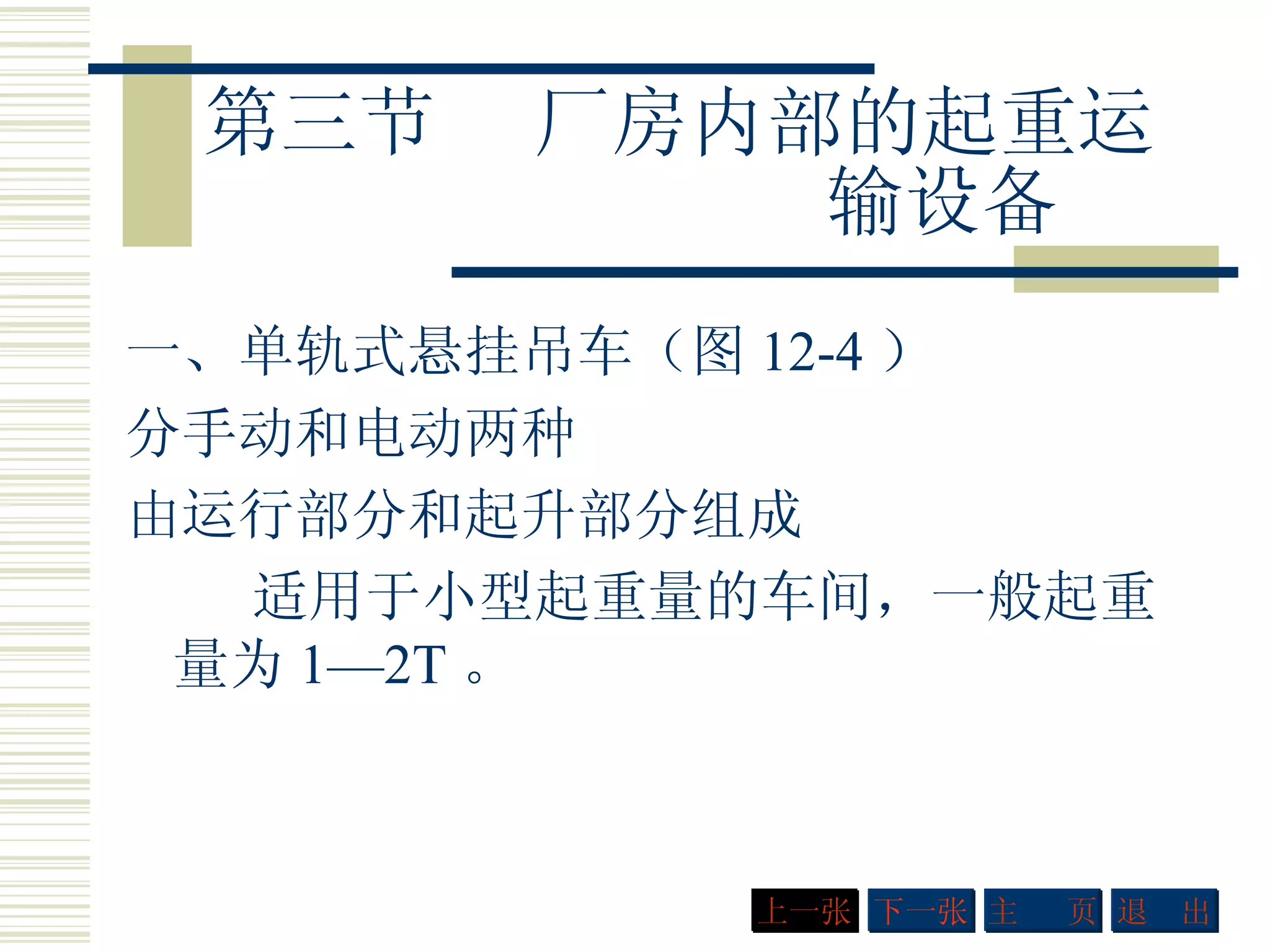

14. 第三节 厂房内部的起重运 输设备 一、单轨式悬挂吊车（图 12-4 ） 分手动和电动两种 由运行部分和起升部分组成 适用于小型起重量的车间，一般起重量为 1—2T 。 下一张 主 页 退 出 上一张

15. 二、梁式吊车 分手动和电动两种 悬挂梁式吊车（图 12-5 ） 梁承梁式吊车（图 12-6 ） 适用于小型起重量的车间，一般起重量不超过 5T 。 下一张 主 页 退 出 上一张

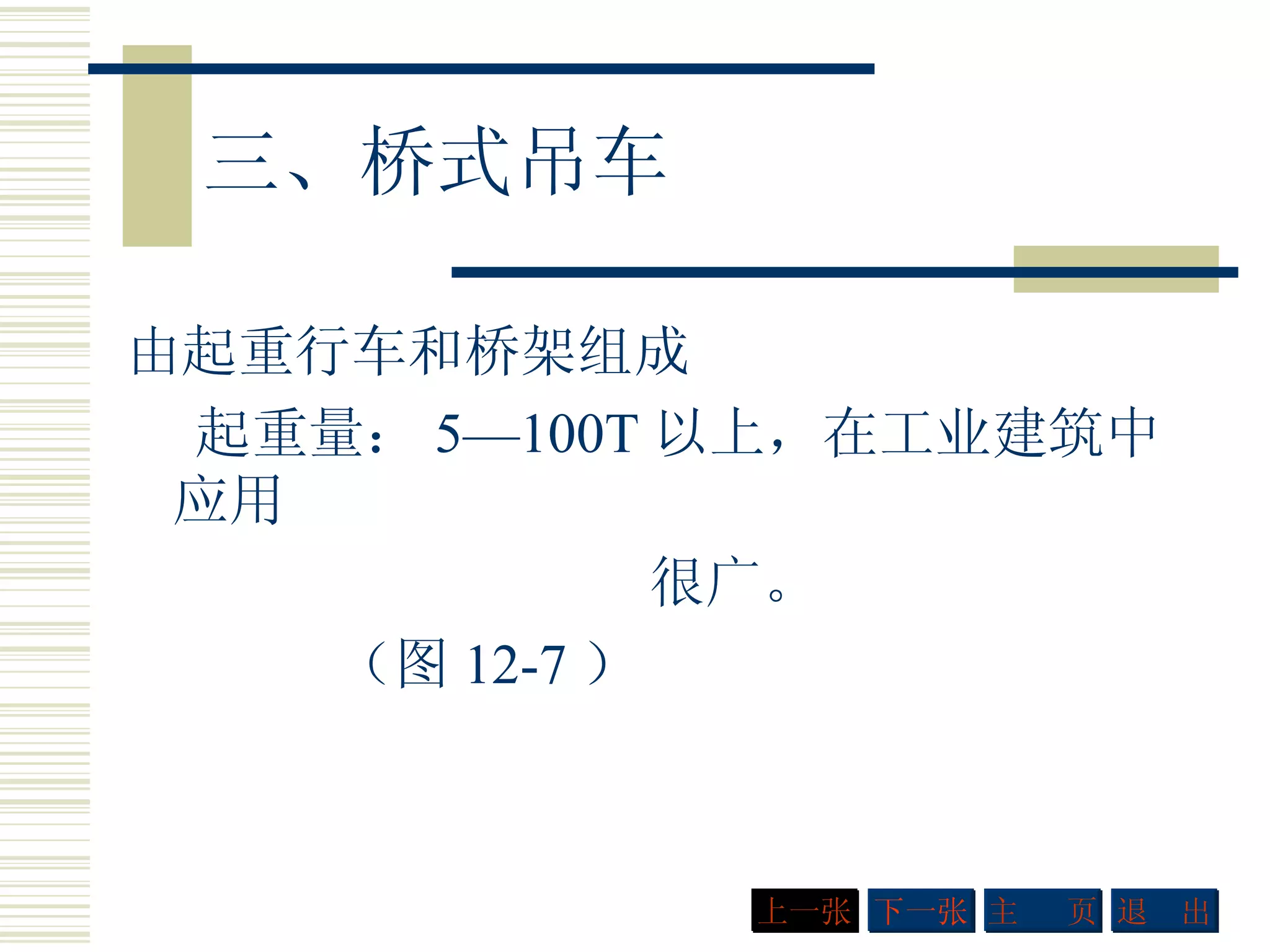

16. 三、桥式吊车 由起重行车和桥架组成 起重量： 5—100T 以上，在工业建筑中应用 很广。 （图 12-7 ） 下一张 主 页 退 出 上一张
