2. کاربرد دیود در مدار تهیه کننده : لیلا مدرسی دبیر حرفه و فن - منطقه باغبهادران

3. پیش زمینه

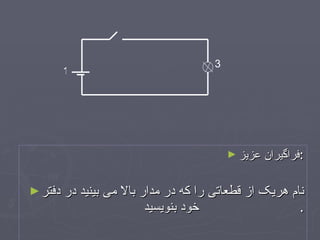

4. فراگیران عزیز : نام هریک از قطعاتی را که در مدار بالا می بینید در دفتر خود بنویسید . 1 2 3

5. نوشته های خود رابا مدار بالا مقایسه کنید . با وسایلی که در اختیار دارید مدار بالا را نصب نمایید 2 لامپ منبع تغذ یه ( باتری ) کلید

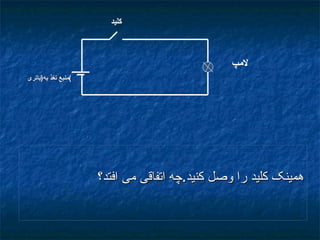

6. همینک کلید را وصل کنید . چه اتفاقی می افتد؟ 2 لامپ منبع تغذ یه ( باتری ) کلید

7. مشاهده کردید که لامپ روشن گردید 2 لامپ منبع تغذ یه ( باتری ) کلید

8. اینک قطعه ی شماره 3 را به مدار خود اضافه کنید . کلید را وصل کنید . اگر لامپ روشن نشدجای پایه های قطعه ی شماره 3 را عوض نمایید . کلید را وصل نمایید . 2 لامپ منبع تغذ یه ( باتری ) کلید 3 3

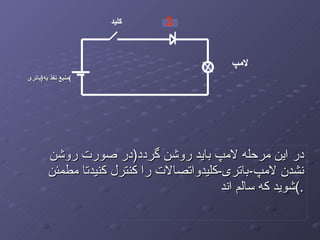

9. در این مرحله لامپ باید روشن گردد ( در صورت روشن نشدن لامپ - باتری - کلیدواتصالات را کنترل کنیدتا مطمئن شوید که سالم اند .) 2 لامپ منبع تغذ یه ( باتری ) کلید 3 3

10. جای پایه های دیود را در مدار عوض کنید . کلید را وصل کنید . چه اتفاقی می افتد؟ آیا می توانید علت را بیان کنید؟ 2 لامپ منبع تغذ یه ( باتری ) کلید 3 3

11. مشاهده کردید که با جابه جا کردن پایه ها دیگر لامپ روشن نمی شود . پس میتوان گفت که این قطعه فقط از یک طرف جریان الکتریسیته را عبور میدهد

12. نتيجه

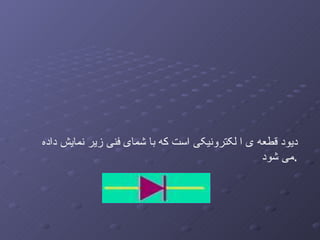

13. این قطعه ی الکترونیکی دیود نام دارد دیود قطعه ی ا لکترونیکی است که با شمای فنی زیر نمایش داده می شود .

14. دیود شبیه کلید یک پلی است که فقط از یک طرف جریان الکتریسیته را عبور میدهد . دیود ها انواع متفاوتی دارند : دیود های متفاوتی را میتوانید در اسلاید بعدی مشاهده نمایید

15. ديود قدرت ديود پل ديود معمولي انواع ديود دیود نوری LED

16. كاربردهای ديود 1- در ماشين حساب و ساعت هاىديجيتالى 2- تبدیل جریان متناوب به مستقیم

17. با اميد موفقيت

18. پایان دی ماه 1384
