Перфорированные кабель-каналы серии «Импакт» предназначены для организации кабельной разводки в электрораспределительных шкафах, обеспечивая защиту проводки и упрощение монтажа. Они выполнены из самозатухающего ПВХ и соответствуют требованиям ТУ, обладают высокой прочностью и огнеупорностью, что обеспечивает безопасность при эксплуатации. В ассоциации с специальной насечкой у основания, данные каналы обеспечивают быстрое и качественное крепление кабелей, минимизируя риск повреждения изоляции.

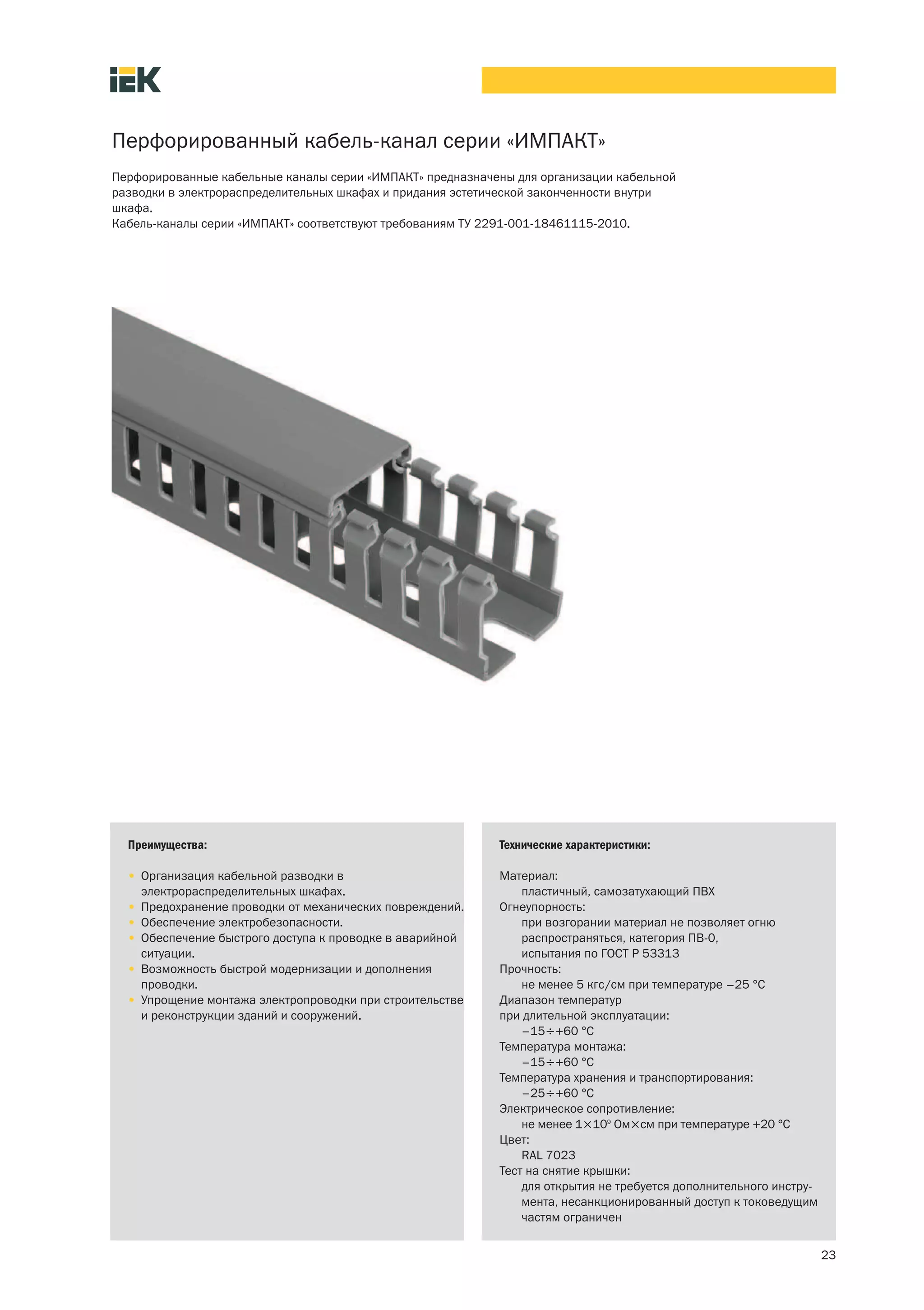

1. Перфорированный кабель-канал серии «ИМПАКТ»
Перфорированные кабельные каналы серии «ИМПАКТ» предназначены для организации кабельной
разводки в электрораспределительных шкафах и придания эстетической законченности внутри
шкафа.
Кабель-каналы серии «ИМПАКТ» соответствуют требованиям ТУ 2291-001-18461115-2010.
Преимущества: Технические характеристики:
• Организация кабельной разводки в Материал:
электрораспределительных шкафах. пластичный, самозатухающий ПВХ
• Предохранение проводки от механических повреждений. Огнеупорность:
• Обеспечение электробезопасности. при возгорании материал не позволяет огню
• Обеспечение быстрого доступа к проводке в аварийной распространяться, категория ПВ-0,
ситуации. испытания по ГОСТ Р 53313
• Возможность быстрой модернизации и дополнения Прочность:
проводки. не менее 5 кгс/см при температуре –25 °С
• Упрощение монтажа электропроводки при строительстве Диапазон температур
и реконструкции зданий и сооружений. при длительной эксплуатации:
–15÷+60 °С
Температура монтажа:
–15÷+60 °С
Температура хранения и транспортирования:
–25÷+60 °С
Электрическое сопротивление:
не менее 1×109 Ом×см при температуре +20 °С
Цвет:
RAL 7023
Тест на снятие крышки:
для открытия не требуется дополнительного инстру-
мента, несанкционированный доступ к токоведущим
частям ограничен
23

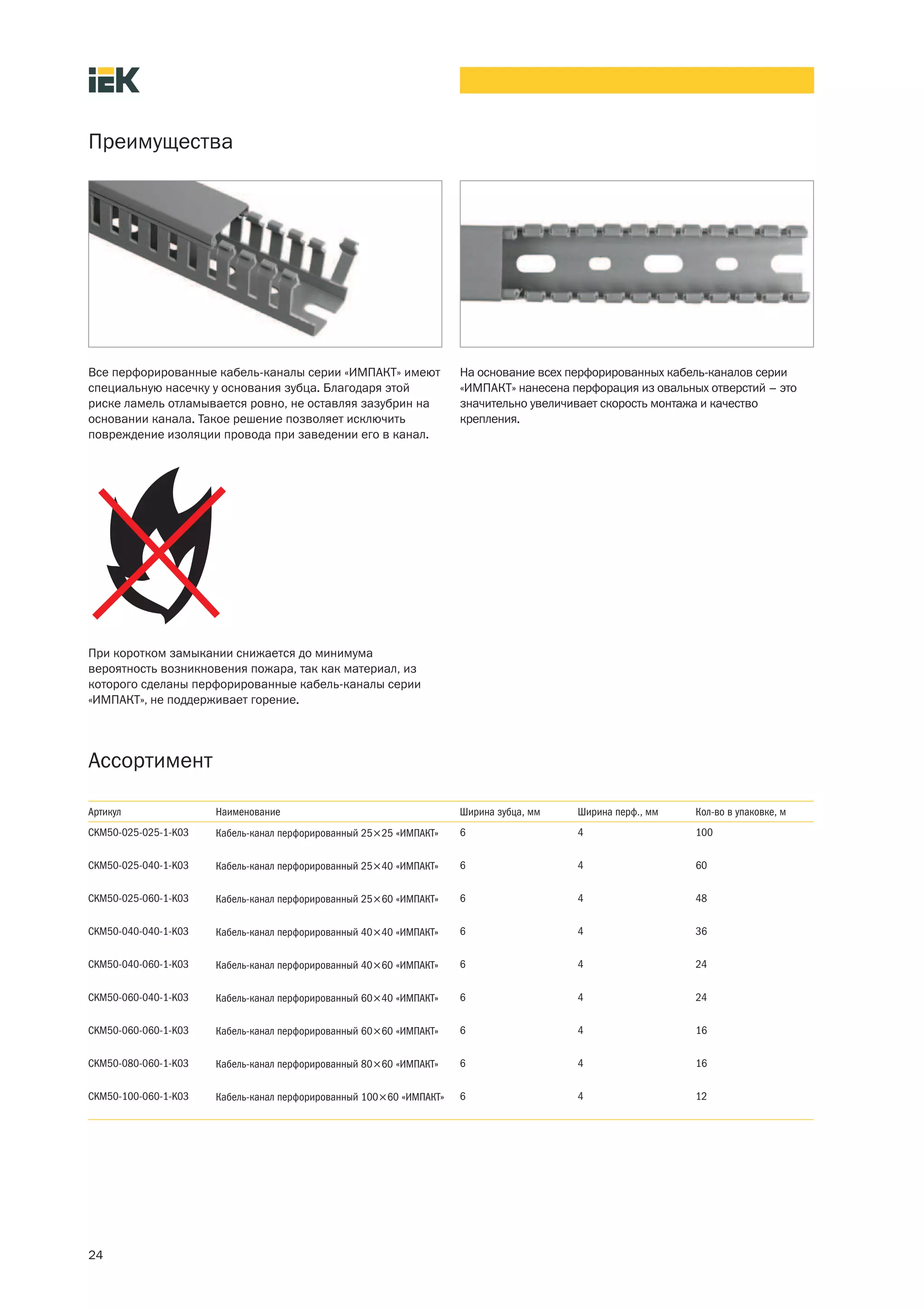

2. Преимущества
Все перфорированные кабель-каналы серии «ИМПАКТ» имеют На основание всех перфорированных кабель-каналов серии
специальную насечку у основания зубца. Благодаря этой «ИМПАКТ» нанесена перфорация из овальных отверстий – это
риске ламель отламывается ровно, не оставляя зазубрин на значительно увеличивает скорость монтажа и качество
основании канала. Такое решение позволяет исключить крепления.
повреждение изоляции провода при заведении его в канал.
При коротком замыкании снижается до минимума
вероятность возникновения пожара, так как материал, из
которого сделаны перфорированные кабель-каналы серии
«ИМПАКТ», не поддерживает горение.
Ассортимент
Артикул Наименование Ширина зубца, мм Ширина перф., мм Кол-во в упаковке, м
CKM50-025-025-1-K03 Кабель-канал перфорированный 25×25 «ИМПАКТ» 6 4 100
CKM50-025-040-1-K03 Кабель-канал перфорированный 25×40 «ИМПАКТ» 6 4 60
CKM50-025-060-1-K03 Кабель-канал перфорированный 25×60 «ИМПАКТ» 6 4 48
CKM50-040-040-1-K03 Кабель-канал перфорированный 40×40 «ИМПАКТ» 6 4 36
CKM50-040-060-1-K03 Кабель-канал перфорированный 40×60 «ИМПАКТ» 6 4 24
CKM50-060-040-1-K03 Кабель-канал перфорированный 60×40 «ИМПАКТ» 6 4 24
CKM50-060-060-1-K03 Кабель-канал перфорированный 60×60 «ИМПАКТ» 6 4 16
CKM50-080-060-1-K03 Кабель-канал перфорированный 80×60 «ИМПАКТ» 6 4 16
CKM50-100-060-1-K03 Кабель-канал перфорированный 100×60 «ИМПАКТ» 6 4 12
24
