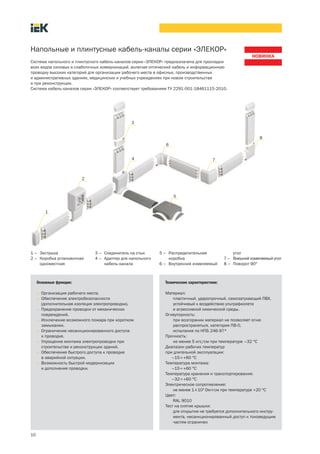

1. Напольные и плинтусные кабель-каналы серии «ЭЛЕКОР»
Система напольного и плинтусного кабель-каналов серии «ЭЛЕКОР» предназначена для прокладки
всех видов силовых и слаботочных коммуникаций, включая оптический кабель и информационную
проводку высоких категорий для организации рабочего места в офисных, производственных
и административных зданиях, медицинских и учебных учреждениях при новом строительстве
и при реконструкции.
Система кабель-каналов серии «ЭЛЕКОР» соответствует требованиям ТУ 2291-001-18461115-2010.
3
8
6
4 7
2
5
1
1 – Заглушка 3 – Соединитель на стык 5 – Распределительная угол
2 – Коробка установочная 4 – Адаптер для напольного коробка 7 – Внешний изменяемый угол
одноместная кабель-канала 6 – Внутренний изменяемый 8 – Поворот 90°
Основные функции: Технические характеристики:
• Организация рабочего места. Материал:
• Обеспечение электробезопасности пластичный, ударопрочный, самозатухающий ПВХ,
(дополнительная изоляция электропроводки). устойчивый к воздействию ультрафиолета
• Предохранение проводки от механических и агрессивной химической среды.
повреждений. Огнеупорность:
• Исключение возможного пожара при коротком при возгорании материал не позволяет огню
замыкании. распространяться, категория ПВ-0,
• Ограничение несанкционированного доступа испытания по НПБ 246-97*
к проводке. Прочность:
• Упрощение монтажа электропроводки при не менее 5 кгс/см при температуре –32 °С
строительстве и реконструкции зданий. Диапазон рабочих температур
• Обеспечение быстрого доступа к проводке при длительной эксплуатации:
в аварийной ситуации. –15÷+60 °С
• Возможность быстрой модернизации Температура монтажа:
и дополнения проводки. –15÷+60 °С
Температура хранения и транспортирования:
–32÷+60 °С
Электрическое сопротивление:
не менее 1×109 Ом×см при температуре +20 °С
Цвет:
RAL 9010
Тест на снятие крышки:
для открытия не требуется дополнительного инстру-
мента, несанкционированный доступ к токоведущим
частям ограничен
10

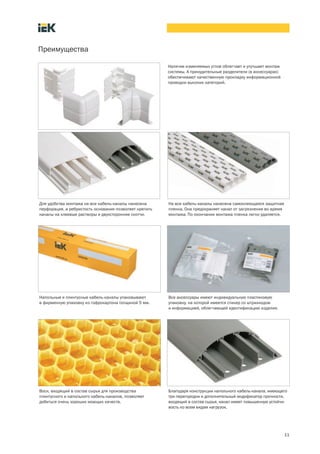

2. Преимущества
Наличие изменяемых углов облегчает и улучшает монтаж
системы. А принудительные разделители (в аксессуарах)
обеспечивают качественную прокладку информационной
проводки высоких категорий.
Для удобства монтажа на все кабель-каналы нанесена На все кабель-каналы нанесена самоклеющаяся защитная
перфорация, а ребристость основания позволяет крепить пленка. Она предохраняет канал от загрязнения во время
каналы на клеевые растворы и двухсторонние скотчи. монтажа. По окончании монтажа пленка легко удаляется.
Напольные и плинтусные кабель-каналы упаковывают Все аксессуары имеют индивидуальную пластиковую
в фирменную упаковку из гофрокартона толщиной 5 мм. упаковку, на которой имеется стикер со штрихкодом
и информацией, облегчающей идентификацию изделия.
Воск, входящий в состав сырья для производства Благодаря конструкции напольного кабель-канала, имеющего
плинтусного и напольного кабель-каналов, позволяет три перегородки и дополнительный модификатор прочности,
добиться очень хороших моющих качеств. входящий в состав сырья, канал имеет повышенную устойчи-
вость ко всем видам нагрузок.
11

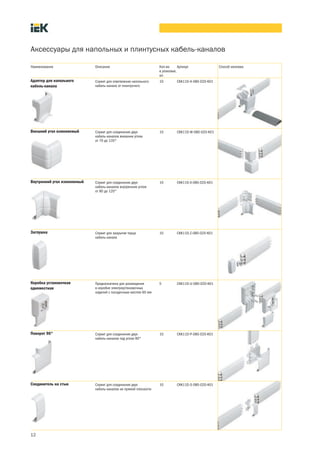

3. Аксессуары для напольных и плинтусных кабель-каналов
Наименование Описание Кол-во Артикул Способ монтажа
в упаковке,
шт.
Адаптер для напольного Служит для ответвления напольного 10 CKK11D-A-080-020-K01
кабель-канала кабель-канала от плинтусного
Внешний угол изменяемый Служит для соединения двух 10 CKK11D-W-080-020-K01
кабель-каналов внешним углом
от 70 до 135°
Внутренний угол изменяемый Служит для соединения двух 10 CKK11D-X-080-020-K01
кабель-каналов внутренним углом
от 80 до 120°
Заглушка Служит для закрытия торца 10 CKK11D-Z-080-020-K01
кабель-канала
Коробка установочная Предназначена для размещения 5 CKK11D-U-080-020-K01
одноместная в коробке электроустановочных
изделий с посадочным местом 60 мм
Поворот 90° Служит для соединения двух 10 CKK11D-P-080-020-K01
кабель-каналов под углом 90°
Соединитель на стык Служит для соединения двух 10 CKK11D-S-080-020-K01
кабель-каналов на прямой плоскости
12

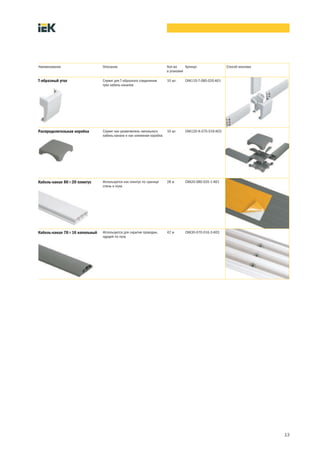

4. Наименование Описание Кол-во Артикул Способ монтажа
в упаковке
Т-образный угол Служит для Т-образного соединения 10 шт. CKK11D-T-080-020-K01
трех кабель-каналов
Распределительная коробка Служит как разветвитель напольного 10 шт. CKK12D-K-070-016-K03
кабель-канала и как клеммная коробка
Кабель-канал 80×20 плинтус Используется как плинтус по границе 28 м CKK20-080-020-1-K01
стены и пола
Кабель-канал 70×16 напольный Используется для скрытия проводки, 42 м CKK30-070-016-3-K03
идущей по полу
