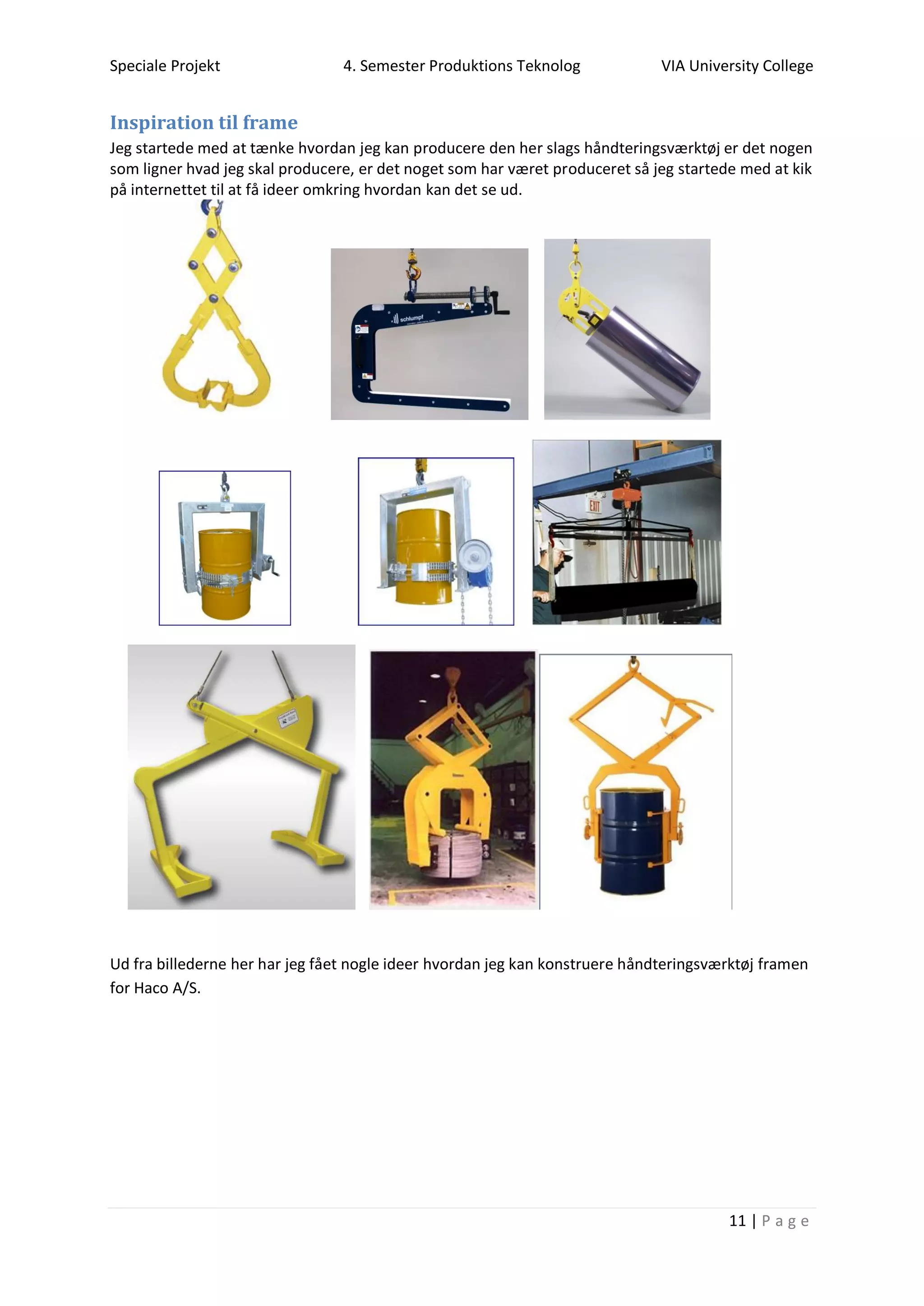

Inspiration til frame..........................................................................................................................11
Inspiration til klamp .........................................................................................................................12
Ide I ......................................................................................................................................................13
”Sakse håndterings værktøj”............................................................................................................13
Beskrivelse om ide I..........................................................................................................................14
”Ramme”......................................................................................................................................14
”Klemme”.....................................................................................................................................14

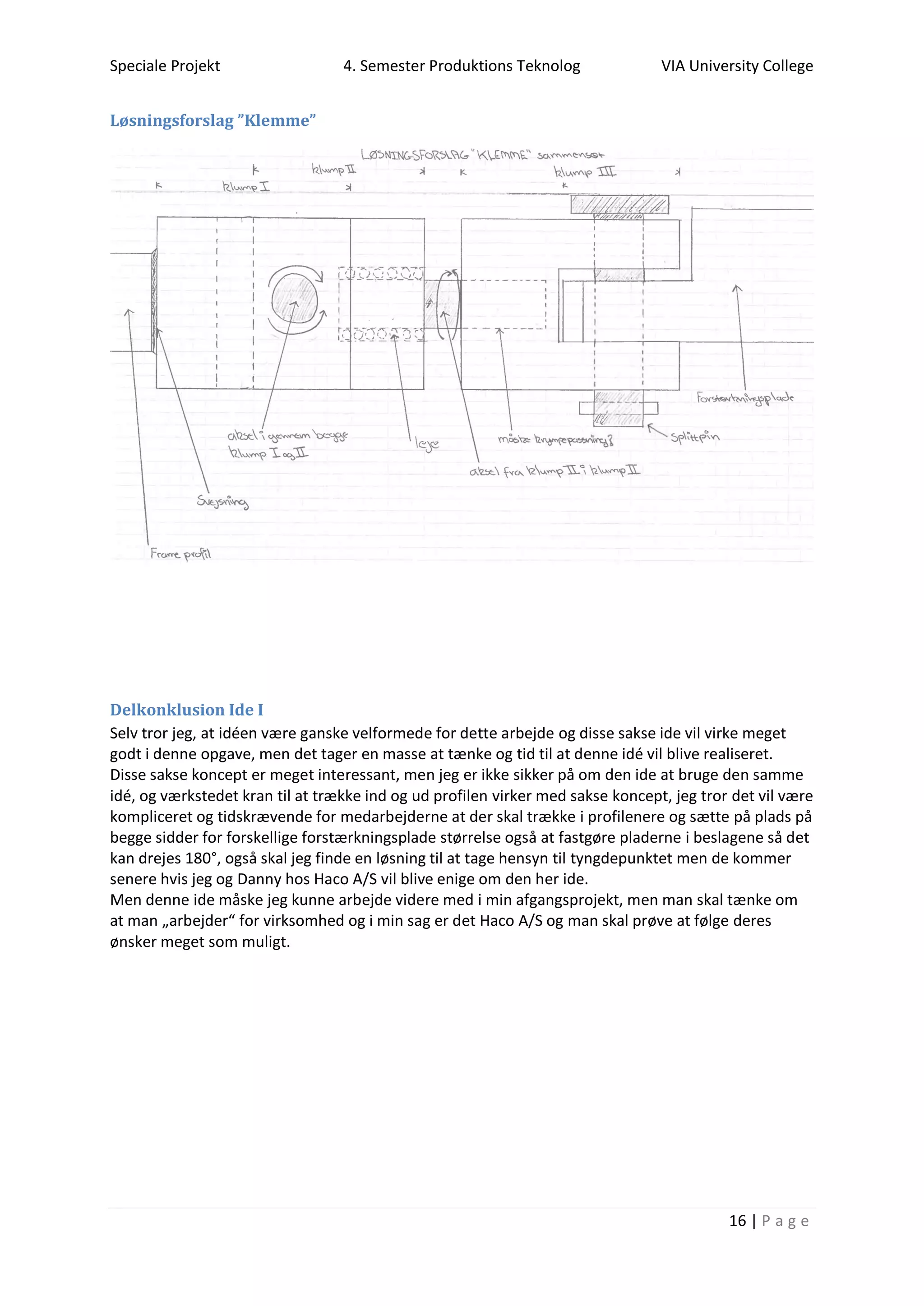

Løsningsforslag ”Klemme”............................................................................................................16
Delkonklusion Ide I .......................................................................................................................16
Ide II .....................................................................................................................................................17
Beskrivelse om ide II.........................................................................................................................18
”Ramme”......................................................................................................................................18
”Klemme”.....................................................................................................................................20

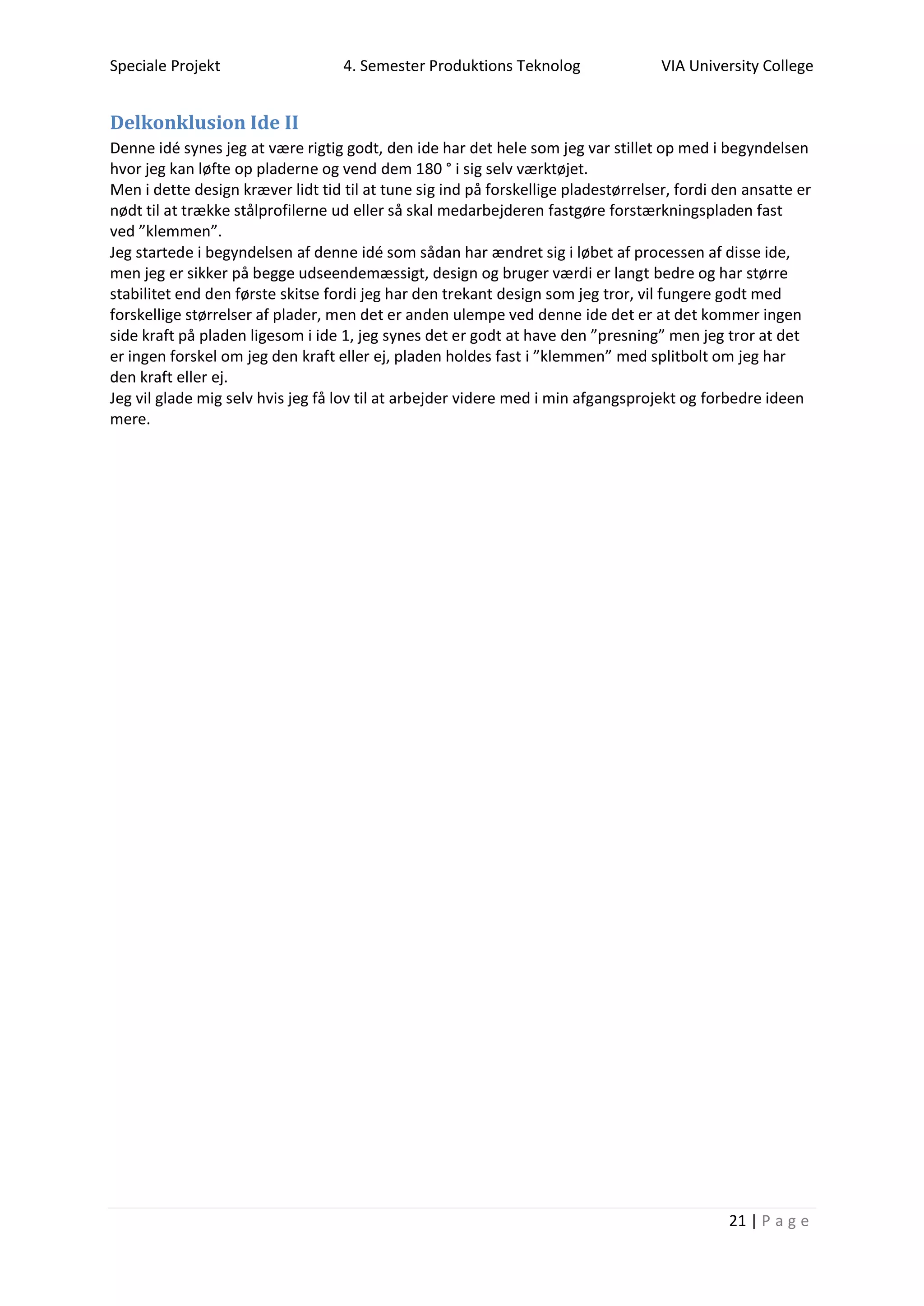

Delkonklusion Ide II..........................................................................................................................21

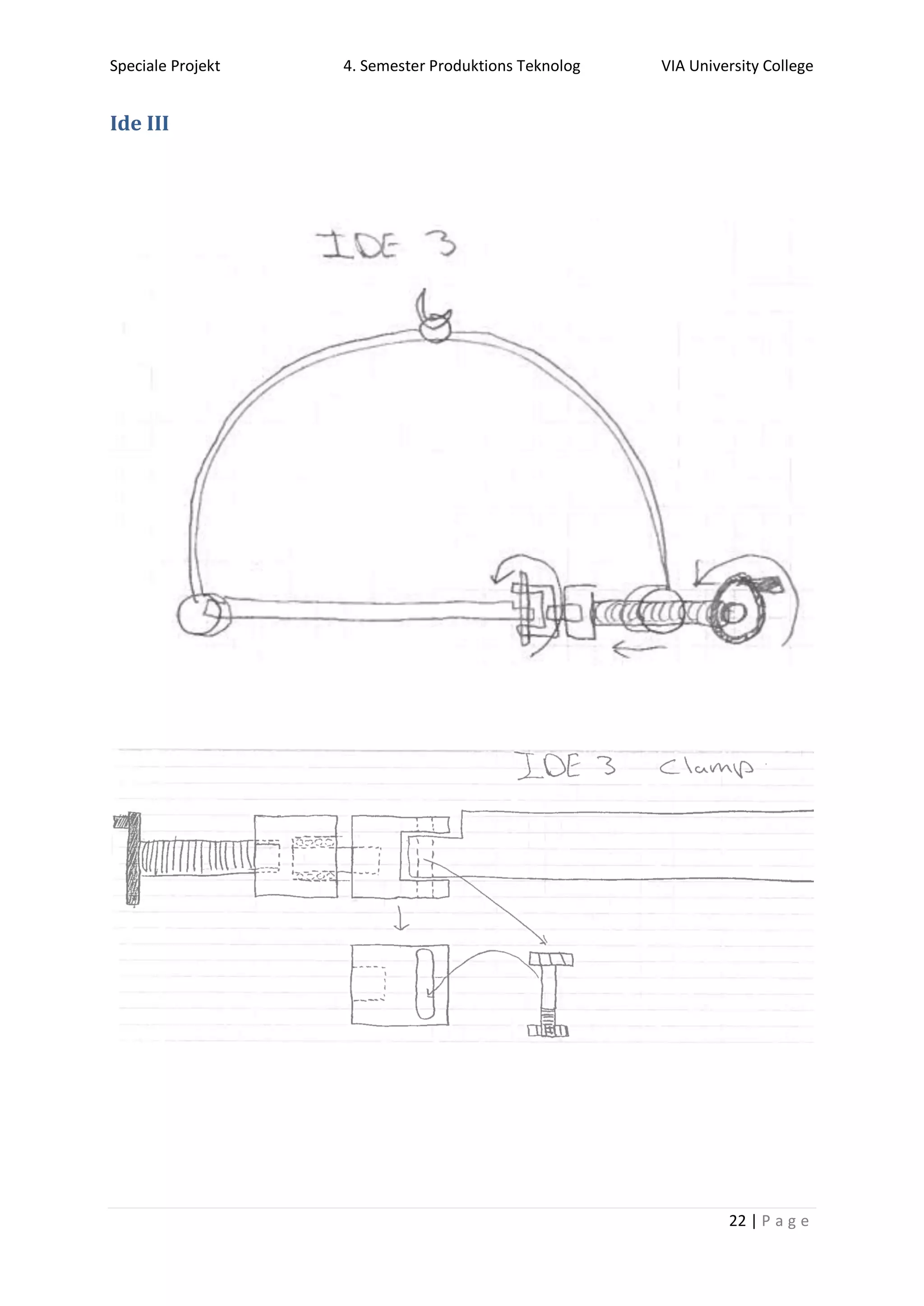

Ide III ....................................................................................................................................................22
Beskrivelse om ide III........................................................................................................................23
”Ramme”......................................................................................................................................23
Løsningsforslag mod tyngdepunkt................................................................................................24

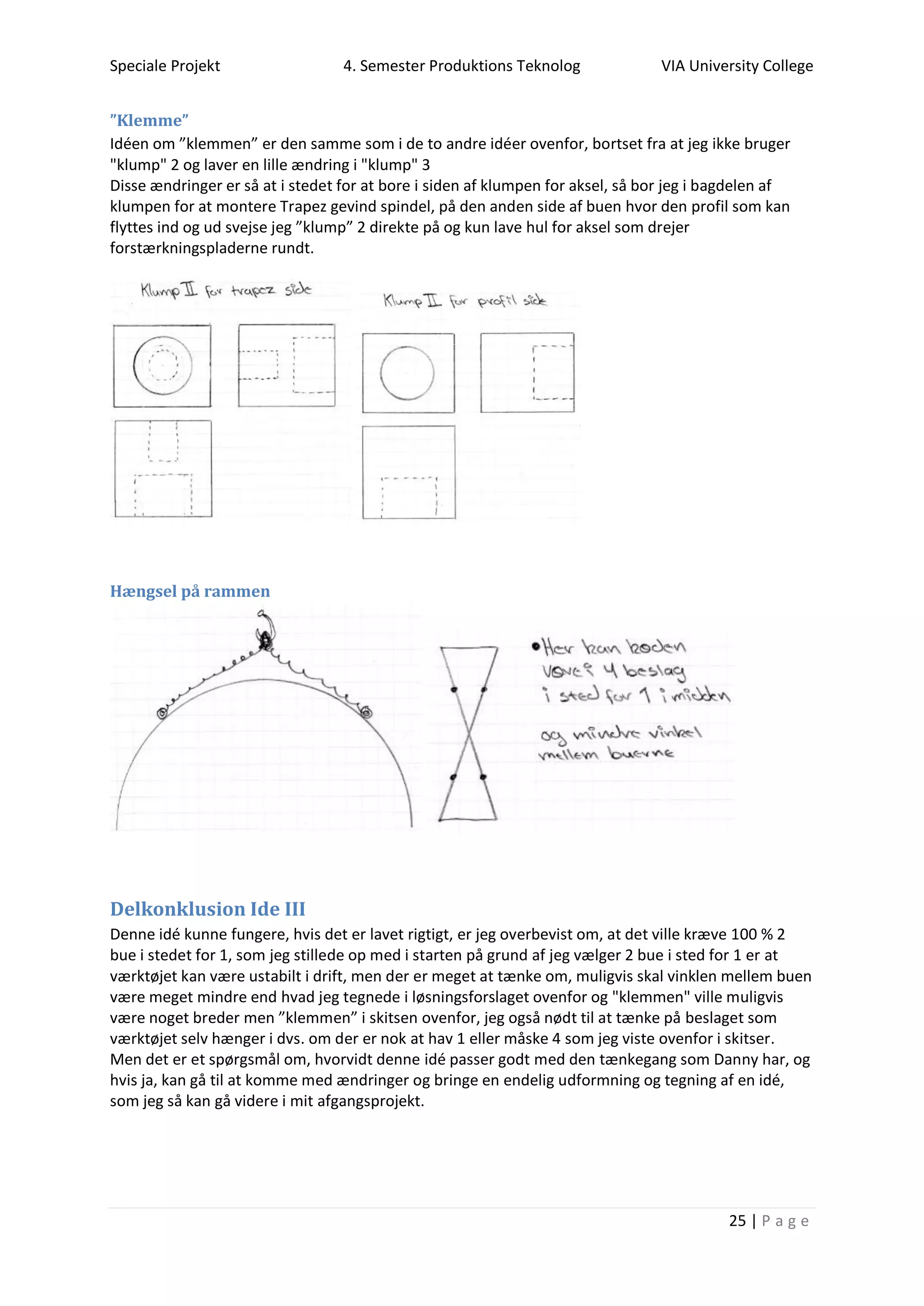

”Klemme”.....................................................................................................................................25
Hængsel på rammen ....................................................................................................................25
4. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
3 | P a g e

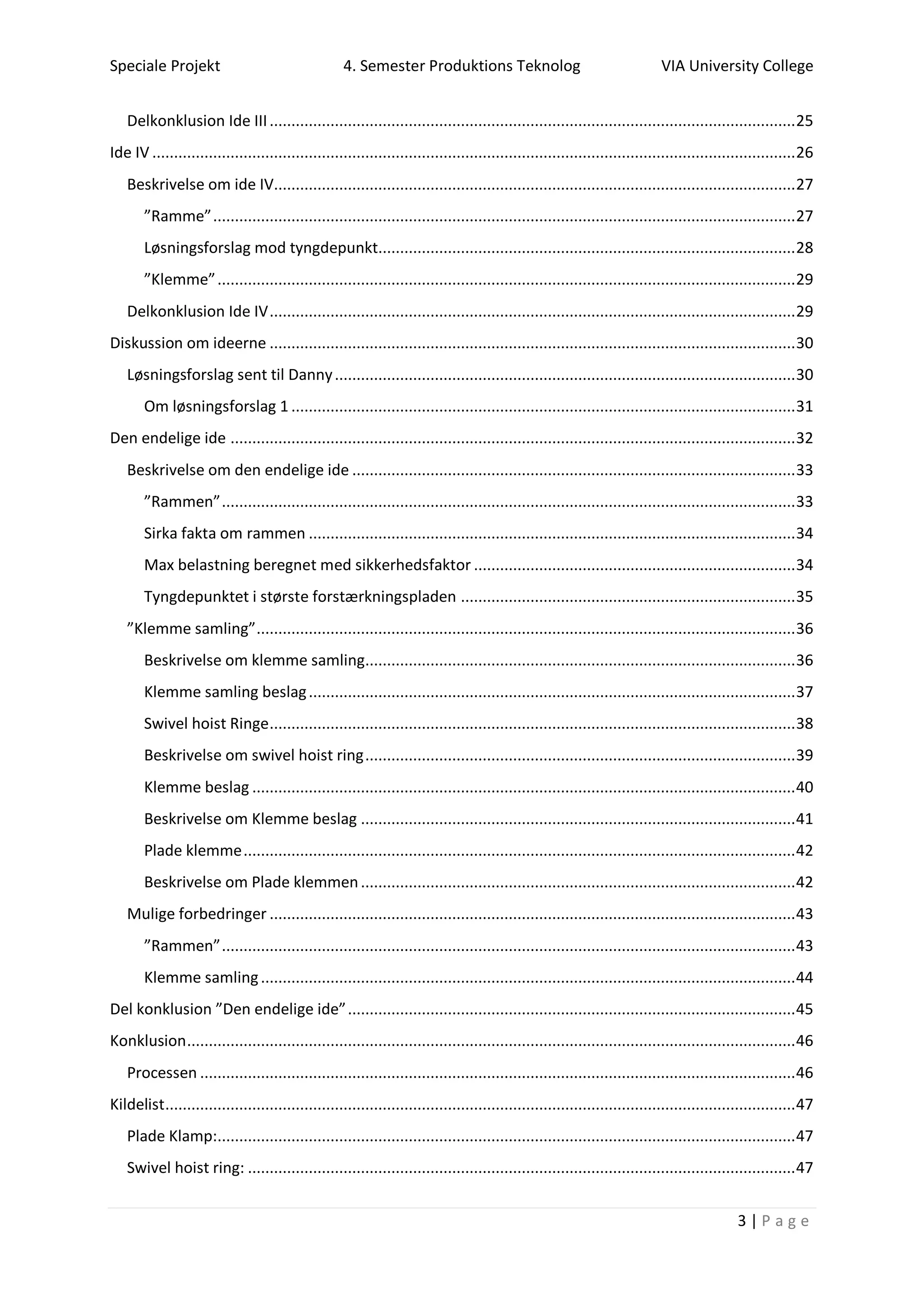

Delkonklusion Ide III.........................................................................................................................25

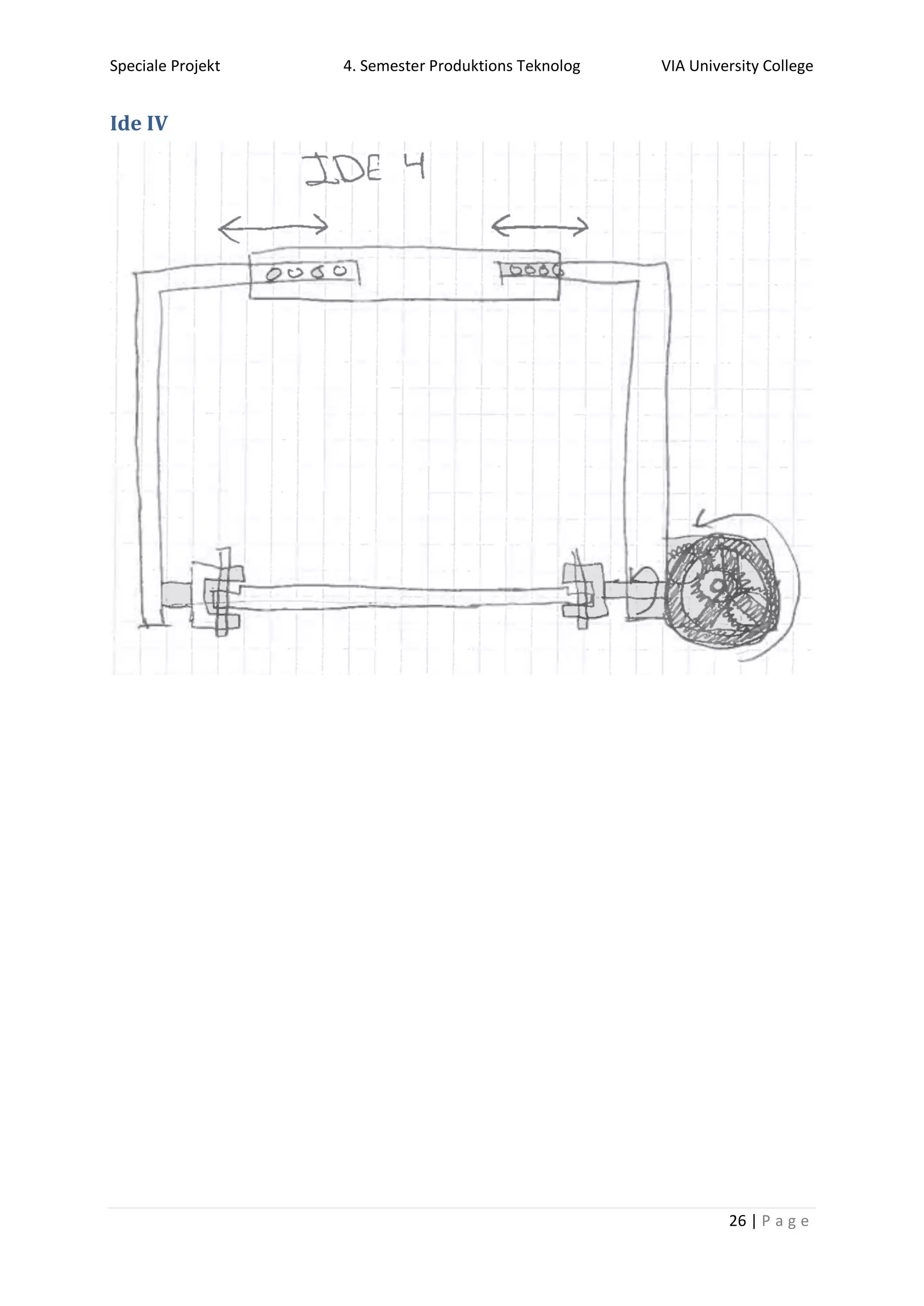

Ide IV ....................................................................................................................................................26

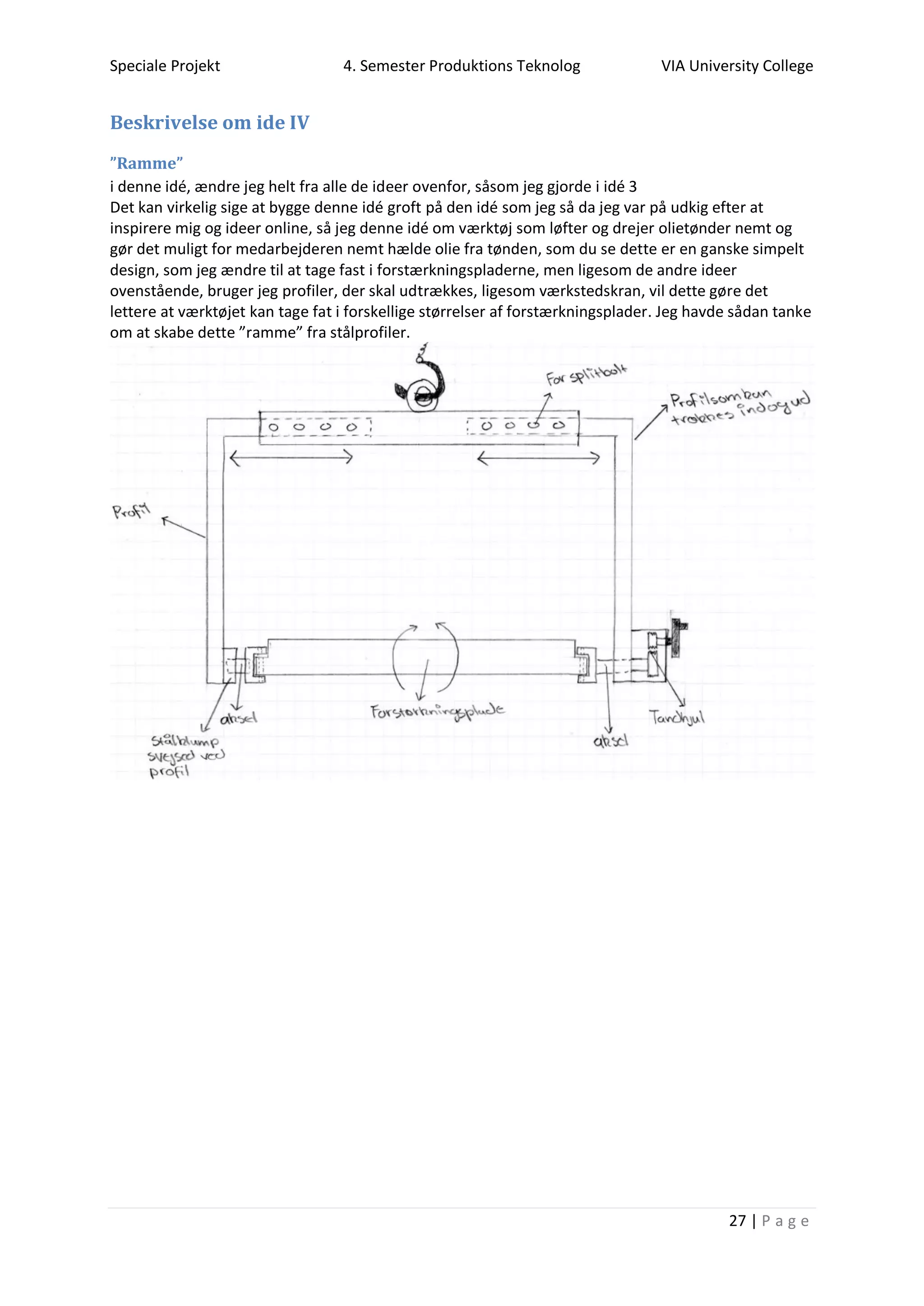

Beskrivelse om ide IV........................................................................................................................27
”Ramme”......................................................................................................................................27
Løsningsforslag mod tyngdepunkt................................................................................................28
”Klemme”.....................................................................................................................................29
Delkonklusion Ide IV.........................................................................................................................29

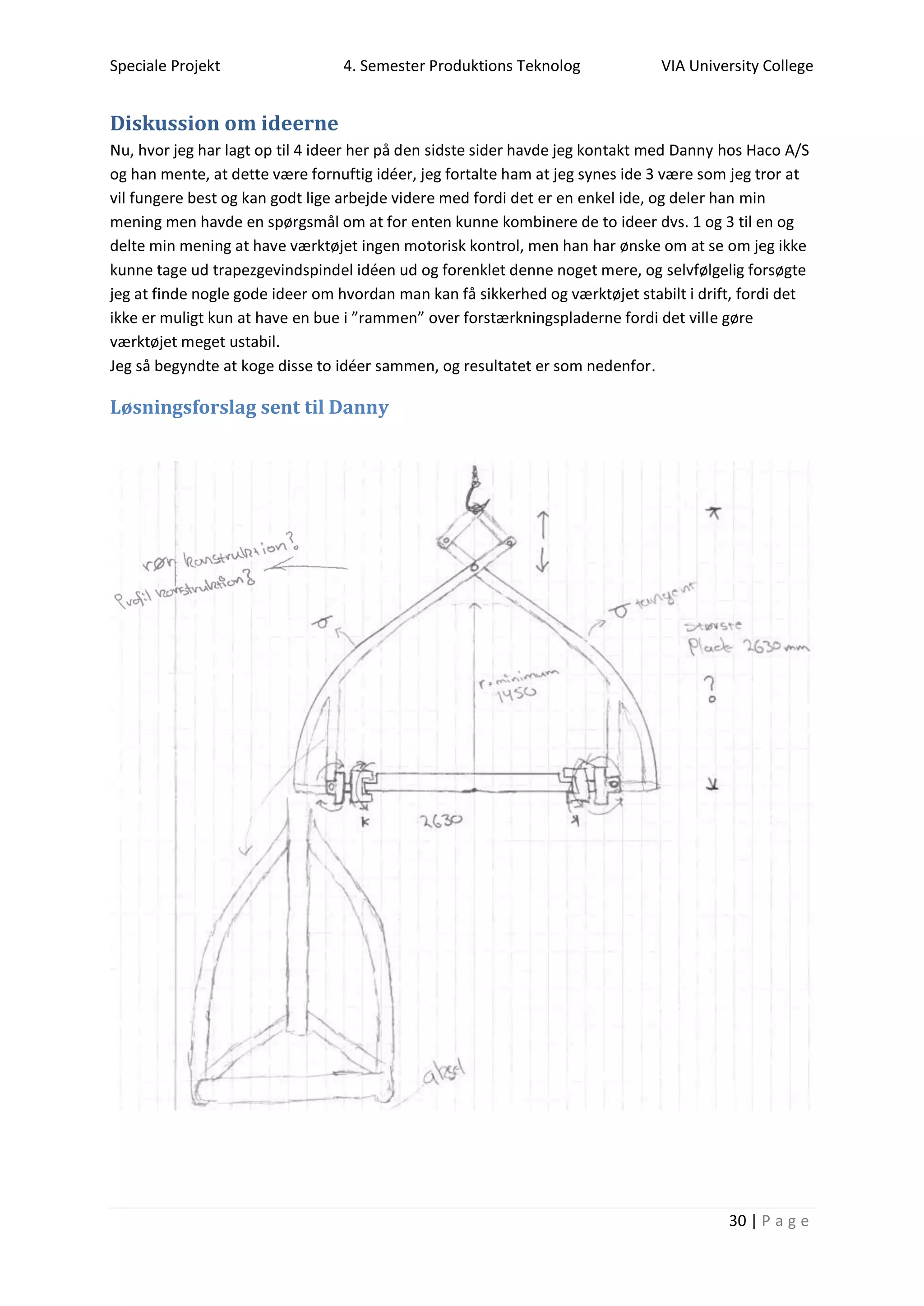

Diskussion om ideerne .........................................................................................................................30
Løsningsforslag sent til Danny..........................................................................................................30
Om løsningsforslag 1 ....................................................................................................................31
Den endelige ide ..................................................................................................................................32

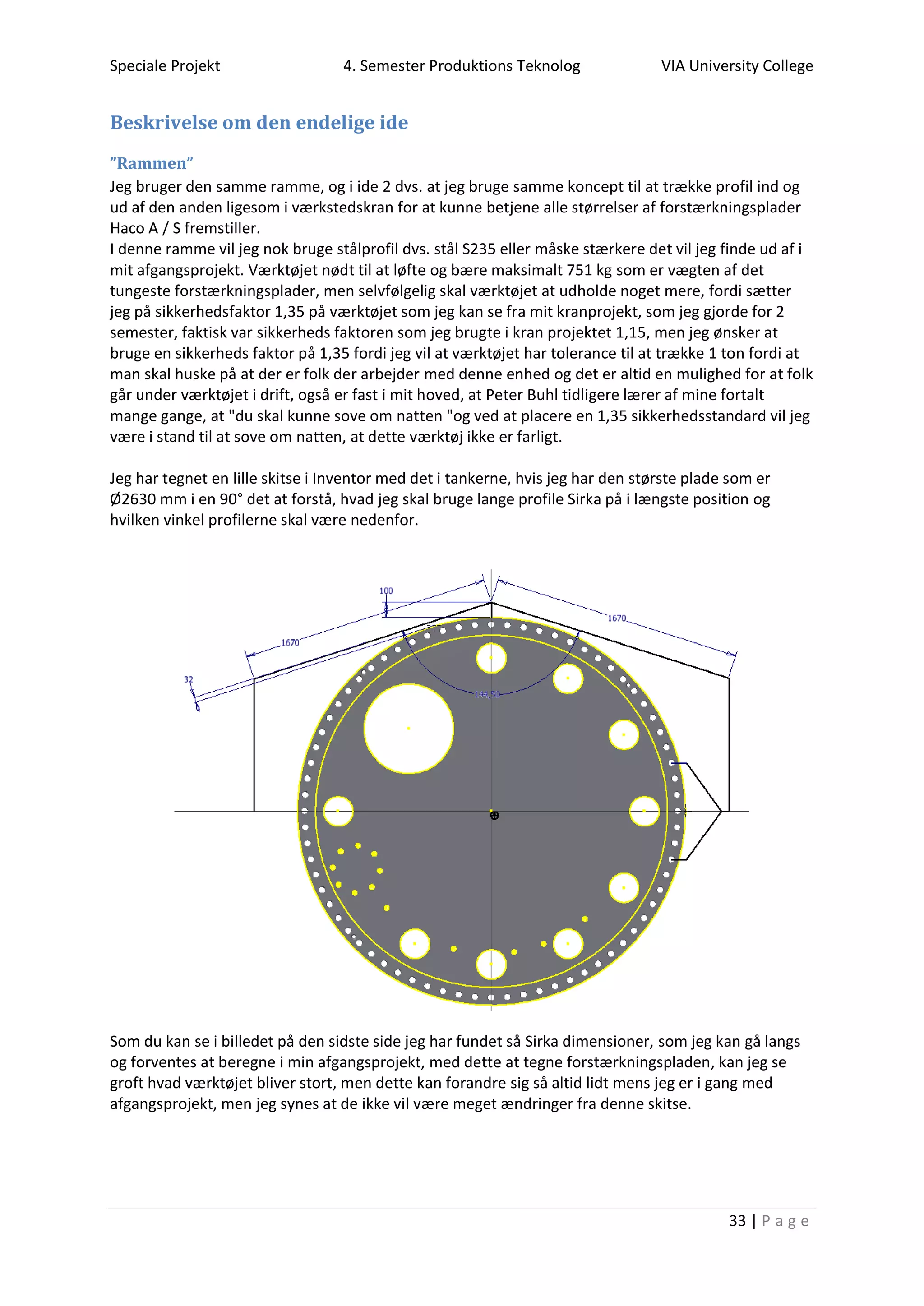

Beskrivelse om den endelige ide ......................................................................................................33
”Rammen”....................................................................................................................................33

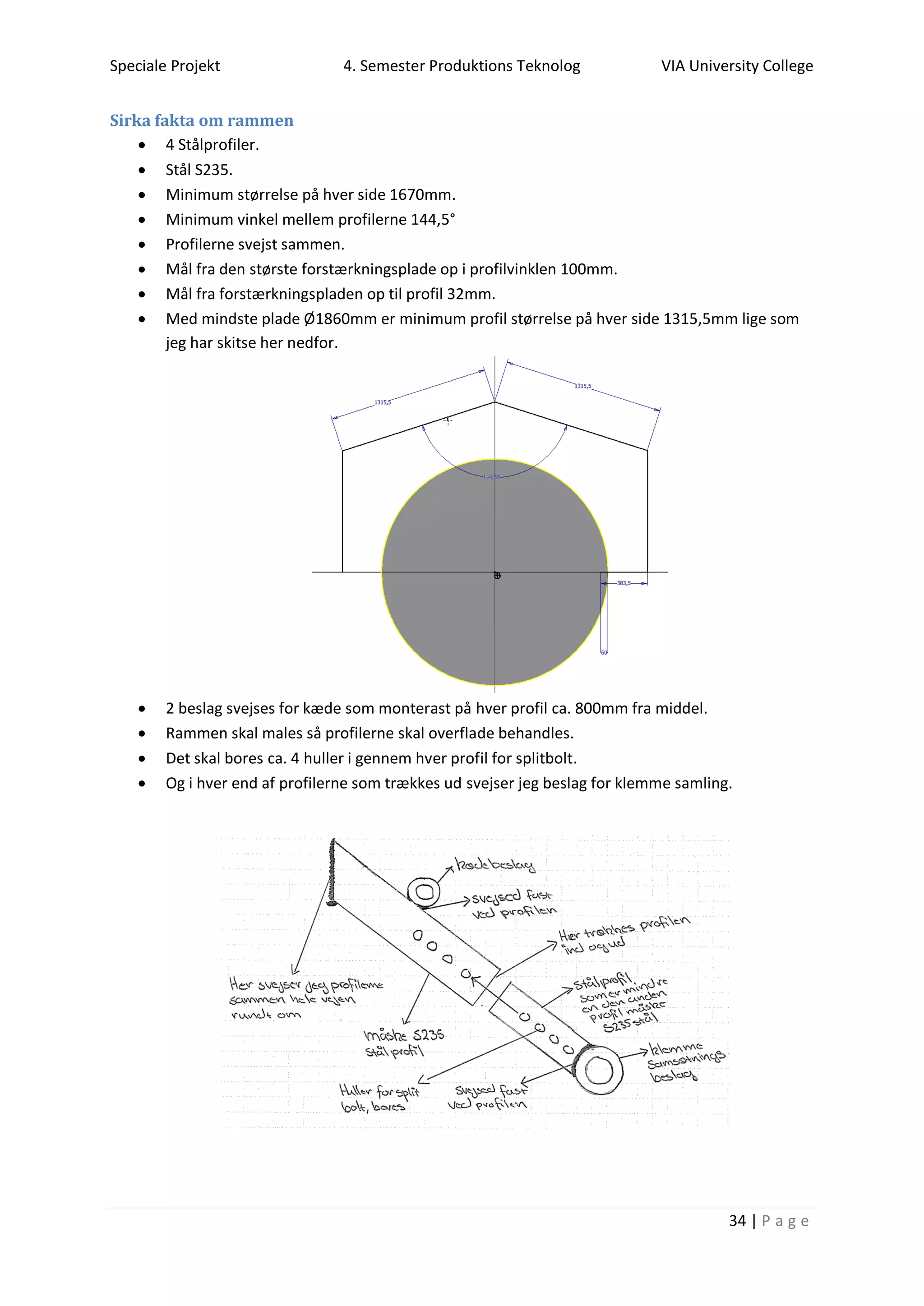

Sirka fakta om rammen ................................................................................................................34
Max belastning beregnet med sikkerhedsfaktor ..........................................................................34
Tyngdepunktet i største forstærkningspladen .............................................................................35
”Klemme samling”............................................................................................................................36
Beskrivelse om klemme samling...................................................................................................36
Klemme samling beslag................................................................................................................37
Swivel hoist Ringe.........................................................................................................................38
Beskrivelse om swivel hoist ring...................................................................................................39
Klemme beslag .............................................................................................................................40
Beskrivelse om Klemme beslag ....................................................................................................41
Plade klemme...............................................................................................................................42
Beskrivelse om Plade klemmen....................................................................................................42
Mulige forbedringer .........................................................................................................................43
”Rammen”....................................................................................................................................43
Klemme samling...........................................................................................................................44
Del konklusion ”Den endelige ide”.......................................................................................................45
Konklusion............................................................................................................................................46
Processen .........................................................................................................................................46
Kildelist.................................................................................................................................................47
Plade Klamp:.....................................................................................................................................47
Swivel hoist ring: ..............................................................................................................................47
5. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
4 | P a g e
Emner for ide III:...............................................................................................................................47
Emner til forbedringer til den endelige ide: .....................................................................................47
Programmer .....................................................................................................................................47
Bilag..................................................................................................................................................47
6. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
5 | P a g e
Forord
Specialprojekt PT-4 E10 VIA Horsens
Dette er mit specialeprojekt i studien til produktionsteknolog ved VIA Horsens. Denne rapport
handler om tænkegang og ideer af et værktøj til at løfte forstærkningsplader og dreje dem rund i
selve værktøjet.
Arbejdet foregår i samarbejde med firmaet Haco A/S i Barrit, Min kontakt hos firmaet er Danny
Møller, dm@haco.dk
min vejleder på skolen: Henrik Nielsen.
Det er mit mål at denne rapport giver læseren ide om hvordan tænkegangen og brainstorming
omkring dette værktøj har været og hvilke problemer man står fremme for når det mange diverse
ting som man skal tænke på, Den omfatter også en del sikkerheds spørgsmål og regler.
Det er vigtigt at pointere, at produktet af dette projekt ikke er en produktionsklar maskine, men et vi
sualiseret koncept, der kan bruges som salgsmateriale.
Resultatet kan læses og ses i denne rapport og de tilhørende opslag (skitser).
Jeg vil hermed ønske læseren god fornøjelse.
7. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
6 | P a g e

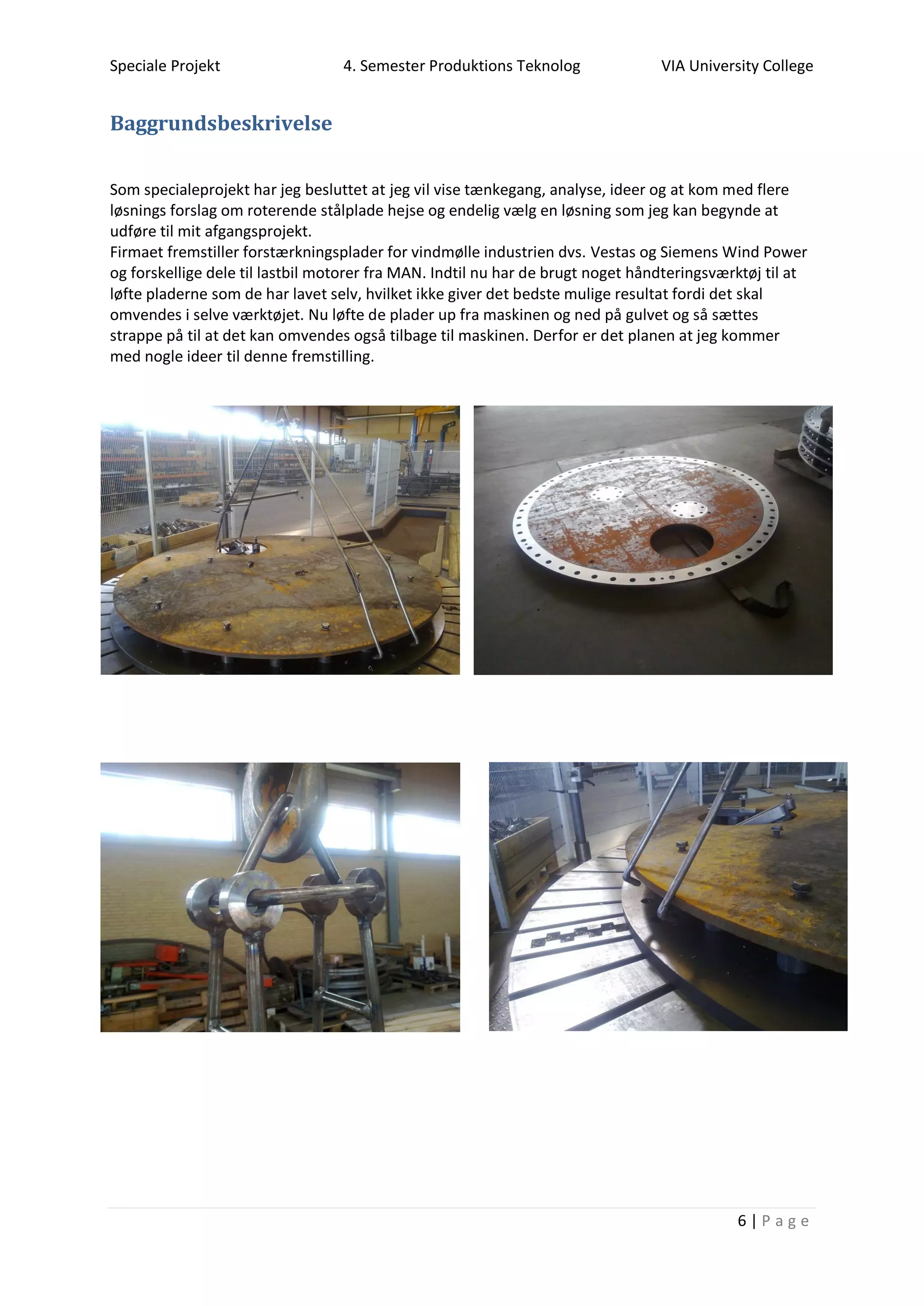

Baggrundsbeskrivelse
Som specialeprojekt har jeg besluttet at jeg vil vise tænkegang, analyse, ideer og at kom med flere
løsnings forslag om roterende stålplade hejse og endelig vælg en løsning som jeg kan begynde at
udføre til mit afgangsprojekt.
Firmaet fremstiller forstærkningsplader for vindmølle industrien dvs. Vestas og Siemens Wind Power
og forskellige dele til lastbil motorer fra MAN. Indtil nu har de brugt noget håndteringsværktøj til at
løfte pladerne som de har lavet selv, hvilket ikke giver det bedste mulige resultat fordi det skal
omvendes i selve værktøjet. Nu løfte de plader up fra maskinen og ned på gulvet og så sættes
strappe på til at det kan omvendes også tilbage til maskinen. Derfor er det planen at jeg kommer
med nogle ideer til denne fremstilling.
8. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
7 | P a g e
Formål
Formålet med dette arbejde er at lave nødvendigt baggrundsarbejde til at gøre det muligt at lave
en ”roterende stålplade hejse”. Den skal opfylde alle krav der gøres til den slags konstruktion, mht.
styrke, sikkerhed og alt andet der tilhører. Med en forbedret dreje metode, kan firmaet opnå højere
kvalitet på sine produkter samt at tiden at lave forstærkningsplader bliver meget kortere
Problemanalyse
Behovsanalyse
Behovet, hos firmaet, for den slags værktøj er moderat af størrelse. Som udgangspunkt kan man sige
at det nuværende løfte metode ikke er god nok når det gælder tid og ubehag forbundet med at
skulle lægge ned pladen sæt strappe rundt, twist og løft tilbage til maskinen. At bygge en roterende
hejse kan være en dyr proces og delvis kompliceret på grund af de sikkerhedskrav der er stillet til
værktøjet. Da det nuværende løfte metode kan bruges men det tage meget tid, kan man sige at der
kan ske forbedringer af fremstillingen. På kortsigt er dette ikke så stor investering, men til langsigt
kan den betale sig for firmaet, da de opnår højere kvalitet, materiel besparelse og kortere tid at lave
hver plade. Desuden er der mulighed for at udvide produktionen af værktøjet og muligvis yde
fremstillings tid for flere firmaer indenfor branchen.
Analyse af omgivelser
Der findes flere producenter af dens lags håndterings værktøj, begge inden og udenfor EU. De største
producenter er i USA, hvor der fremstilles mange forskellige typer håndterings værktøj, til mange
forskellige formål. Indenfor EU findes der nogle få producenter. Mit arbejde går ud på at komme med
en ide der er tilpasset firmaets behov; produktionsmæssigt og økonomisk.
Jeg tager hensyn til gældende regler for den slags type konstruktion, samt at gøre det muligt for
firmaet at bruge mit arbejde som grundlag til beslutning om det kan lade sig gøre at få værktøjet
bygget.
9. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
8 | P a g e
Problemformulering
Projektet jeg står fremme for at løse er af en større grad. Det omfatter konstruktion af et værktøj til
løfting af en forstærkningsplade.
Værktøjet skal kunne rotere forstærkningspladerne i selve værktøjet, det skal være justérbart, så det
kan bruges til forskellige diametre. Her skal sikkerheden være i top og derfor skal kunne
sikkerhedscertificeres fordi det er mennesker som håndterer værktøjet, Det er ingen krav om at det
skal være Automatic eller pneumatik bare at det skal laves under mottoet "KEEP IT SIMPLE".
Grundspecifikation
Her vil jeg skrive om hvad værktøjet kan og skal gøre det skal være krav om justeringsmuligheder dvs.
fra tegningerne som Danny har sendt mig kan jeg se at værktøjet skal justeres fra Ø1860mm til
Ø2630mm.
Værktøjet skal holde vægt fra 447kg til 751kg.
Pladerne skal kunne roteres i selve værktøjet spørgsmålstegnet er bare skal det være manual
eller noget former om hydraulik, pneumatik eller el
Værktøjet skal overholde sikkerhedskrav
CE mærkes
Det skal være simpel design
Det skal ikke vægtes for meget
Det skal være nemt at håndtere for medarbejderne
Afgrænsning
Det kan ikke svares nu fordi alle ideer er godt ideer så jeg kan ikke begynd nu i min speciale at
afgrænse mig fordi jeg skal være kreativ.
10. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
9 | P a g e
Forstærkningsplader
Før at jeg kan dimensionere et værktøj til at løfte forstærkning pladerne skal jeg først finde ud hvilke
mål forstærkningspladerne have. Jeg har fået mange forskellige tegninger fra Haco A/S af pladerne
men jeg har taget 3 tegninger som jeg synes vigtigt at dimensionere efter dvs. at jeg tager den
mindste diameter op til største og den plade som vægter mest.
Den her plade har den mindste diameter Ø1800 og
vægter mindst 256kg og har tegnings nummer 761 831
i bilag 1.
Den her plade har den største diameter Ø2630 og
vægter 705kg og har tegnings nummer 559 546 i bilag
1.
Billede 3 tegning 1001084
Den 3 tegning har den meste vægt 751 kg tegnings nummer 1 001 084 men jeg beslutte mig at bruge
tegning 559 542 som er den største og regne med at hun er 770kg og diameter på hullerne som ligger
rund om pladen er forskellige mellem 33mm til 42mm den huller skal jeg bruge til at fastgøre pladen,
så jeg kan design et emne som klemme pladen fast mens medarbejderne vipper dem rund.
Billede 1 tegning 761831
Billede 2 tegning 559546
11. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
10 | P a g e
Brainstorming
Nu til at kom i gang med den her specialeprojekt stille jeg mig selv op nogle spørgsmål omkring
hvordan den her håndteringsværktøjet skal se ud og flere.
• Hvilke dimensioner skal værktøjet have.
• Hvilke forskellige formler skal jeg bruge, til dimensionering af de metoder jeg vælger.
• Skal det være bygget op kasse eller bue.
• skal det være motorer eller andre lignende komponenter.
• Hvordan skal forstærkningspladen placeres på, og drejes.
• Hvordan skal rammen til håndteringsværktøjet konstrueres, hvilken form for profiler ville
være bedst.
• Kan jeg bruge en form for wire eller kædespil for at dreje forstærkningspladen.
• Kan jeg bruge nogle klemmer til at dreje forstærkningspladen.
• Skal jeg bruge manuelt gear til at dreje forstærkningspladen.
• Hvilke udvekslinger skal gearet have hvis det er nødvendig og valgt.
• Hvordan kan jeg finde ud at bremse pladen når medarbejderne skal dreje dem rundt.
• Bliver den driftsikker.
Skal der tit skiftes dele ud på den.
• Hvordan skal jeg konstruere håndteringsværktøj som tager forskellige diameter af
forstærkningsplader.
• Findes noget som kan købes standard.
• hvordan påvirker tyngdepunkterne forstærkningspladerne på håndteringsværktøjet.
• hvor er knudepunkter i min konstruktion.
12. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
11 | P a g e
Inspiration til frame
Jeg startede med at tænke hvordan jeg kan producere den her slags håndteringsværktøj er det nogen
som ligner hvad jeg skal producere, er det noget som har været produceret så jeg startede med at kik
på internettet til at få ideer omkring hvordan kan det se ud.
Ud fra billederne her har jeg fået nogle ideer hvordan jeg kan konstruere håndteringsværktøj framen
for Haco A/S.
13. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
12 | P a g e
Inspiration til klamp
Nu har jeg fået nogle ideer omkring hvordan framen skal måske se ud fra billederne fra sidste side så
mangler mig lidt inspiration omkring hvordan jeg skal klemme pladen fast og dreje hen rundt, det
samme med framen er det nogen som kan findes på nettet, jeg har fundet noget som måske jeg kan
bruge, jeg vil vise her nedfor nogle billeder af klemme som har inspirerede mig til at tegne nogle
idéer.
Ud fra billederne her har jeg fået nogle ideer hvordan jeg kan konstruere håndteringsværktøj klemme
og dreje system for Haco A/S.
14. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
13 | P a g e
Ide I
”Sakse håndterings værktøj”
15. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
14 | P a g e
Beskrivelse om ide I
”Ramme”
I disse første idé var tænkegangen nogle form for saxlift, det sagte løfteudstyr, der kan tage
forstærkningspladerne op og lægge pres på siderne og dermed øge sikkerheden for medarbejdende
fordi håndterings værktøjet skal opfylde sikkerhedsstandarder derfor dynes jeg en form of sakse
løfteudstyr er en smart ide.
Jeg havde tænkt på at skabe denne form for sakselift ud af stål profil, så kan jeg gennemført nogle
form til at udvide og reducere profilerne, til at håndterings værktøjet kan tage flere forskellige dele af
forstærkningsplader, så ville jeg tror, jeg kunne trække ud i både venstre og højre side, ligesom man
forlænger værkstedskran og siden sat i split i hullerne for at stoppe yderligere fordrivelse, jeg tror at
det ville bidrage til at integrere behandling af forskellige størrelser af plader, fordi det ikke er sikkert
når saksen åbner og det er færdigt at fastsætte pladen, værktøjet begynder at lifte op,
medarbejderen drejer pladen 180 °, at pladen ville komme tværs på værktøjet derfor hvis jeg ikke
sætte den slags udstyr som medarbejderne kan trække ud ligesom i værkstedskran så vil pladen
komme tværs på værktøjet.
16. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
15 | P a g e
”Klemme”
Håndterings værktøjet er ikke bare en ramme, men jeg skal også tænke en form for ”klemme” som
forstærkningspladen sidder i og er fanget i mens medarbejderen vender forstærkningspladen 180°
grader, skal det være i stand til at holde 770 kg, skal hun være i stand til drejes sig til en 360° til at
medarbejderen behøver ikke at vende hele enheden til siden for at kunne dreje forstærkningspladen
180°, og skal også have en vis fleksibilitet til at medarbejderne ikke behøver at være vanskeligt at
sætte pladen i ”klemmen”.
Jeg har besluttet at designe og skitsere en ”klemme”, som jeg tror og vil måske funker, som er også
med på skitsen på sidste side.
Min idé er, at der er en vis form for svejset U- stålstykke (klump 1) på profilen som er på værktøjet
selv, i gennem både stålklump, der udgør U, ville jeg bore huller og sætte akslen igennem.
så vil jeg sætte på akslen en stålklump (stålklump 2), som jeg ville har boret et hul i, i hullet ville jeg
lægge en leje i, denne stål klump vil så drejes omkring akslen op og ned, ud fra denne klump kommer
den aksel, som ville få fast med en anden stål klump (stålklump 3) som også blev formet som en U,
for at fix akslen fast ved den anden klump (stålklump 3) vil jeg slå han fast i klump 3 dvs. at han ville
være lidt større end hullet selv, i selv U skal så forstærkningspladen derefter sidde i og til at pladen
sidde stramt vil jeg bore et hul i begge stål der danner en U og indsæt splitter-stifter til i gennem
hullerne som er i forstærkningspladerne så tror jeg at pladen vil sætte fast mens medarbejderen
vender det 180 grader
”Klump 1” ”klump 2”
”klump 3”
17. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
16 | P a g e
Løsningsforslag ”Klemme”
Delkonklusion Ide I
Selv tror jeg, at idéen være ganske velformede for dette arbejde og disse sakse ide vil virke meget
godt i denne opgave, men det tager en masse at tænke og tid til at denne idé vil blive realiseret.
Disse sakse koncept er meget interessant, men jeg er ikke sikker på om den ide at bruge den samme
idé, og værkstedet kran til at trække ind og ud profilen virker med sakse koncept, jeg tror det vil være
kompliceret og tidskrævende for medarbejderne at der skal trække i profilenere og sætte på plads på
begge sidder for forskellige forstærkningsplade størrelse også at fastgøre pladerne i beslagene så det
kan drejes 180°, også skal jeg finde en løsning til at tage hensyn til tyngdepunktet men de kommer
senere hvis jeg og Danny hos Haco A/S vil blive enige om den her ide.
Men denne ide måske jeg kunne arbejde videre med i min afgangsprojekt, men man skal tænke om
at man „arbejder“ for virksomhed og i min sag er det Haco A/S og man skal prøve at følge deres
ønsker meget som muligt.
18. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
17 | P a g e
Ide II
19. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
18 | P a g e
Beskrivelse om ide II
”Ramme”
Denne idé er faktisk ret anderledes end en sakse ideen fremad, jeg tænker her at jeg skal bruge
enten en kæde, ståltråd eller rørprofil at holde op klemme beslagene.
Med dette in mente, at det vil være mere fleksibilitet til at fastsætte klemmen til forskellige
størrelser af forstærkningsplader.
Jeg havde tænkt på at anvende den samme idé som med værkstedskran at trække ind og ud af
profilen og splitter-stifter stilles igennem til at stoppe. Top profilerne 2 er svejset sammen i en 90 °
vinkel, den vinkel jeg ville sætte op i starten som startpunkt, men han kunne ændret, så snart jeg
begynder at regne værktøjet, på den profil der kan bevæges ville jeg svejse sådanne beslag det kan
knyttes til enten en kæde, wire eller rørprofil, så på beslaget sætte jeg så fæstning for klemmen.
20. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
19 | P a g e

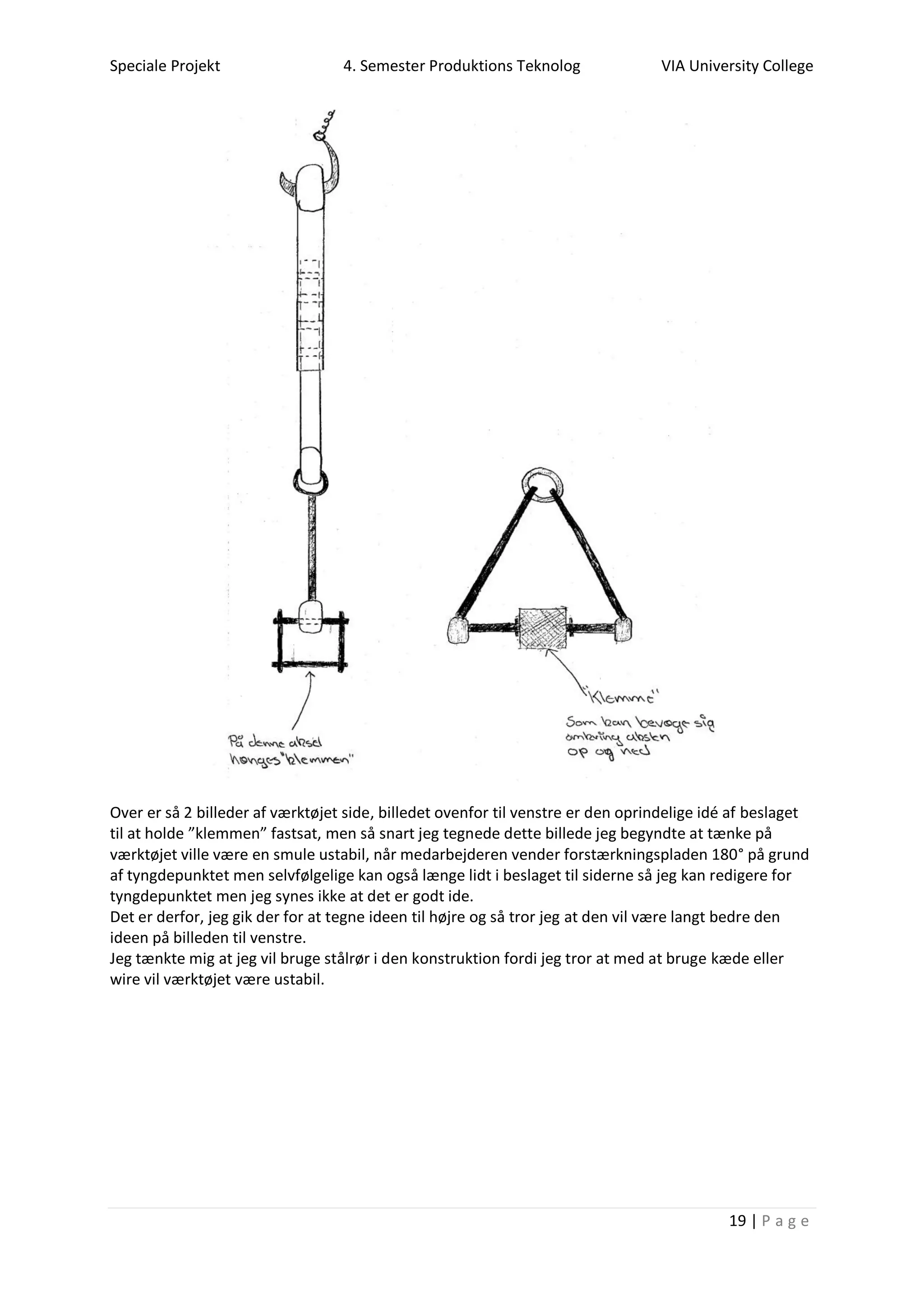

Over er så 2 billeder af værktøjet side, billedet ovenfor til venstre er den oprindelige idé af beslaget
til at holde ”klemmen” fastsat, men så snart jeg tegnede dette billede jeg begyndte at tænke på
værktøjet ville være en smule ustabil, når medarbejderen vender forstærkningspladen 180° på grund
af tyngdepunktet men selvfølgelige kan også længe lidt i beslaget til siderne så jeg kan redigere for
tyngdepunktet men jeg synes ikke at det er godt ide.
Det er derfor, jeg gik der for at tegne ideen til højre og så tror jeg at den vil være langt bedre den
ideen på billeden til venstre.
Jeg tænkte mig at jeg vil bruge stålrør i den konstruktion fordi jeg tror at med at bruge kæde eller
wire vil værktøjet være ustabil.
21. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
20 | P a g e
”Klemme”
"Klemmen" Jeg havde tænkt på at anvende i denne idé er nøjagtig det samme som jeg havde skabt
for den 1 idé, bortset fra at jeg kun ville bruge den ”klump” 2 og 3
”klump” 2 Jeg ville lægge direkte på akslen (den aksel som ligger horisontale), så kan han få plads til
at bevæge rundt om akslen, denne bevægelse omkring akslen tror jeg at det vil være lettere at
fastgøre forstærkningspladen fast ved ”klemmen” fordi at jeg tror hvis ”klemmen” kan bevæge sig
mere så bliver det nemmere at fastgøre flere forskellige størrelser af plader.
For at "klemmen" kan så ikke flyttes til siden, vil jeg sætte en form for stop par hver sin side af
"klemmen" fast ved akslen.
også, havde jeg tænkte, at hvis der ikke var en smart idé at gøre "blok" 3 er den bue med
forstærkningspladerne så ”klemmen” ligger helt med pladen ligesom jeg har tegnet i billeden her
nedfor.
22. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
21 | P a g e
Delkonklusion Ide II
Denne idé synes jeg at være rigtig godt, den ide har det hele som jeg var stillet op med i begyndelsen
hvor jeg kan løfte op pladerne og vend dem 180 ° i sig selv værktøjet.
Men i dette design kræver lidt tid til at tune sig ind på forskellige pladestørrelser, fordi den ansatte er
nødt til at trække stålprofilerne ud eller så skal medarbejderen fastgøre forstærkningspladen fast
ved ”klemmen”.
Jeg startede i begyndelsen af denne idé som sådan har ændret sig i løbet af processen af disse ide,
men jeg er sikker på begge udseendemæssigt, design og bruger værdi er langt bedre og har større
stabilitet end den første skitse fordi jeg har den trekant design som jeg tror, vil fungere godt med
forskellige størrelser af plader, men det er anden ulempe ved denne ide det er at det kommer ingen
side kraft på pladen ligesom i ide 1, jeg synes det er godt at have den ”presning” men jeg tror at det
er ingen forskel om jeg den kraft eller ej, pladen holdes fast i ”klemmen” med splitbolt om jeg har
den kraft eller ej.
Jeg vil glade mig selv hvis jeg få lov til at arbejder videre med i min afgangsprojekt og forbedre ideen
mere.
23. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
22 | P a g e
Ide III
24. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
23 | P a g e
Beskrivelse om ide III
”Ramme”
I denne idé, ændre jeg helt fra konstruktion de 2 ideer ovenfor og prøv et helt andet design af
værktøj, dvs. at jeg vil lade værktøjet følge forstærkningspladerne bue og gøre det på en måde at
forstærkningspladerne kan ikke røre værktøjet mens medarbejderen vender forstærkningspladen
180 grader. Så som tidligere nævnt havde jeg tænkt ved mig selv en "ramme" som ville være i bue
med forstærkningspladerne, så i den ene ende af buen vil jeg svejse rundt beslag, med enten
indvendige gevind, eller at jeg ville sætte de såkaldte trapezer gevind møtrikker som jeg har fundet
hos et firma kaldet Igus som jeg fik kendskab til da vi var på 2 semester og vi var inviteret på en
messe i Herning, hos det samme selskab har jeg så fundet en trapezgevindspindel som kan bevæge
sig ind og ud af møtrikken, den gevind spindelen vil jeg så svejse "klemmen" på, og i den anden ende
af gevindspindel jeg vil så sætte hjul på, så medarbejderen kan dreje så kan "klemmen" bevæge sig
ind og ud for at værktøjet kan tjene forskellige størrelser af plader, buen selv har jeg tænkt mig at
skab fra stålrør eller profiler.
Så på den anden ende af buen er spørgsmålet om, hvorvidt jeg har "klemme", der er fast, dvs. ingen
bevægelige objekter men så nå jeg frem til en position, hvor forstærkningspladerne er ikke centreret
i værktøjet som kan gøre det at værktøjet er meget ustabilt i drift, eller at jeg kan svejse "klemmen"
fast på en profil som kan bevæge sig ind og ud ligesom i tidligere ideer men altså kun små
bevægelser af forskelsbehandling størrelser af forstærkningsplader i tankerne.
Her nedfor viser jeg så billeder af trapez gevind spindel og trapez gevind møtrikker fra Igus
25. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
24 | P a g e
Løsningsforslag mod tyngdepunkt
Og så har tænkt om hvordan jeg kan redigere for forskellige tyngdepunkts på pladerne, værktøjet vil
være meget ustabil hvis det kun er en bue så jeg har kommet op med en ide at krydse 2 bue forstil jer
at du se ovenpå værktøjet så vil du se en stor X ligesom jeg har skitser her nedfor, denne design tror
jeg være en godt løsning til at redigere tyngdepunktet og gøre værktøjet mere stabil i drift.
26. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
25 | P a g e
”Klemme”
Idéen om ”klemmen” er den samme som i de to andre idéer ovenfor, bortset fra at jeg ikke bruger
"klump" 2 og laver en lille ændring i "klump" 3
Disse ændringer er så at i stedet for at bore i siden af klumpen for aksel, så bor jeg i bagdelen af
klumpen for at montere Trapez gevind spindel, på den anden side af buen hvor den profil som kan
flyttes ind og ud svejse jeg ”klump” 2 direkte på og kun lave hul for aksel som drejer
forstærkningspladerne rundt.
Hængsel på rammen
Delkonklusion Ide III
Denne idé kunne fungere, hvis det er lavet rigtigt, er jeg overbevist om, at det ville kræve 100 % 2
bue i stedet for 1, som jeg stillede op med i starten på grund af jeg vælger 2 bue i sted for 1 er at
værktøjet kan være ustabilt i drift, men der er meget at tænke om, muligvis skal vinklen mellem buen
være meget mindre end hvad jeg tegnede i løsningsforslaget ovenfor og "klemmen" ville muligvis
være noget breder men ”klemmen” i skitsen ovenfor, jeg også nødt til at tænke på beslaget som
værktøjet selv hænger i dvs. om der er nok at hav 1 eller måske 4 som jeg viste ovenfor i skitser.
Men det er et spørgsmål om, hvorvidt denne idé passer godt med den tænkegang som Danny har, og
hvis ja, kan gå til at komme med ændringer og bringe en endelig udformning og tegning af en idé,
som jeg så kan gå videre i mit afgangsprojekt.
27. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
26 | P a g e
Ide IV
28. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
27 | P a g e
Beskrivelse om ide IV
”Ramme”
i denne idé, ændre jeg helt fra alle de ideer ovenfor, såsom jeg gjorde i idé 3
Det kan virkelig sige at bygge denne idé groft på den idé som jeg så da jeg var på udkig efter at
inspirere mig og ideer online, så jeg denne idé om værktøj som løfter og drejer olietønder nemt og
gør det muligt for medarbejderen nemt hælde olie fra tønden, som du se dette er en ganske simpelt
design, som jeg ændre til at tage fast i forstærkningspladerne, men ligesom de andre ideer
ovenstående, bruger jeg profiler, der skal udtrækkes, ligesom værkstedskran, vil dette gøre det
lettere at værktøjet kan tage fat i forskellige størrelser af forstærkningsplader. Jeg havde sådan tanke
om at skabe dette ”ramme” fra stålprofiler.
29. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
28 | P a g e
Løsningsforslag mod tyngdepunkt
Her som på billederne ovenfor prøver jeg at tegne løsning på problemet med tyngdekraften kan
have, når medarbejderen vender forstærkningspladerne 180 grader.
det højeste billede viser, at jeg længer ud til siderne på begge sider, så når du kigger ned på
værktøjet det ser ud som I, de vil jeg så mene at værktøjet kan være meget mere stabilt i drift,
også er det mange muligheder hvordan siderne kan derefter se ud det kan være firkantet eller
trekantet, som jeg prøver at tegne her i billederne ovenfor, ved hjælp af trekanten konceptet vil
værktøjet være lettere men hvis siderne på værktøjet blevet firkantet.
30. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
29 | P a g e
”Klemme”
Som i de ideer ovenstående, bruger jeg den samme "klemme" koncept igen bortset fra at jeg kun
bruger "klump 3" og vil sætte ind i klumpen aksle som vender pladerne ligesom i ideerne ovenfor
bortset fra at jeg ville prøve at sætte nye koncept på værktøjet der at sige hjælpearbejder, der ville
hjælpe med at gøre medarbejderen en hel del lettere at vende pladerne.
Denne støtte vil omfatte en indgangsaksel med små tandhjul på akslen, der ville drive et større
tandhjul som jeg ville sætte direkte på udgangsakselen som ville vende pladerne, på den aksel vil jeg
derefter sætte den "klump 3” som så holder sig til forstærkningspladerne.
På den anden side, vil jeg så svejse på "rammen" den "stålklump 2 for profil siden" fra Ideen 3
tidligere, som så vil indeholde leje, så vil ”klump 3” fastgøres i med akslen.
Med denne idé, jeg vil gerne vise, at det også er muligt at bruge gear udveksling redskaber til at
hjælpe med at vende pladerne, men det ville være nemmest at bruge ikke gear midler til "rammen"
men i sted for vil jeg svejse til begge sider samme stålklump 2 og i ide 3 ovenfor, ville det også være
mere i overensstemmelse med begrebet "keep it simple".
Delkonklusion Ide IV
Selv synes jeg at ideen er meget god, og jeg er helt sikker på at det er en idé som Haco A/S kunne
tænke på at sætte i produktion.
Jeg er ikke sikker på at have gear på værktøjet men det kan altid holde alt åbent, men jeg synes at til
denne idé skal være emnerne være så enkel som muligt, men selvfølgelig er der meget at tænke om
ligesom tyngdepunktet, men jeg føler at jeg har løst det ganske godt med løsninger af billederne på
den sidste side, og disse løsninger vil blive værktøjet stabilt og sikkert i drift.
31. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
30 | P a g e
Diskussion om ideerne
Nu, hvor jeg har lagt op til 4 ideer her på den sidste sider havde jeg kontakt med Danny hos Haco A/S
og han mente, at dette være fornuftig idéer, jeg fortalte ham at jeg synes ide 3 være som jeg tror at
vil fungere best og kan godt lige arbejde videre med fordi det er en enkel ide, og deler han min
mening men havde en spørgsmål om at for enten kunne kombinere de to ideer dvs. 1 og 3 til en og
delte min mening at have værktøjet ingen motorisk kontrol, men han har ønske om at se om jeg ikke
kunne tage ud trapezgevindspindel idéen ud og forenklet denne noget mere, og selvfølgelig forsøgte
jeg at finde nogle gode ideer om hvordan man kan få sikkerhed og værktøjet stabilt i drift, fordi det
ikke er muligt kun at have en bue i ”rammen” over forstærkningspladerne fordi det ville gøre
værktøjet meget ustabil.
Jeg så begyndte at koge disse to idéer sammen, og resultatet er som nedenfor.
Løsningsforslag sent til Danny
32. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
31 | P a g e
Om løsningsforslag 1
Så denne idé, som jeg kalder løsningsforslag nummer 1, i det jeg prøver at følge de ønsker som
Danny at HACO A/S har ved at kombinere disse to ideer som han synes være best i en idé dvs. ideer 1
og 3.
Denne idé er nu så se den samme idé og sakse koncept 1, bortset fra at jeg forlader profilen eller
stålrør kommer tangent fra sakse enden til at forstærkningspladen ikke vil rør værktøjet mens
medarbejderen vender pladen, også er jeg tvunget til at udvide bredden en del på værktøjet til at
modvirke tyngdepunktet så både er lettere og sikrere at vende pladen, vil jeg bruge de
samme ”klemme” og jeg gennemførte idé 1, i disse skitser jeg forsøger at bringe ca. tal på nogle
målsætninger, men intet er endelig.
Jeg havde sådan et forhold med Danny efter at jeg sendte ham disse skitser, og det virkede ret god
til, hvad jeg havde gjort, og han var tilfreds med dette løsningsforslag.
Men jeg har besluttet at gå en anden vej i mine afgangsprojekt og har nået en beslutning om at bruge
størstedelen af idé 2, men i en helt anden "klemme" koncept, som jeg vil forklare og skitsere de
følgende sider.
33. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
32 | P a g e
Den endelige ide
34. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
33 | P a g e
Beskrivelse om den endelige ide
”Rammen”
Jeg bruger den samme ramme, og i ide 2 dvs. at jeg bruge samme koncept til at trække profil ind og
ud af den anden ligesom i værkstedskran for at kunne betjene alle størrelser af forstærkningsplader
Haco A / S fremstiller.
I denne ramme vil jeg nok bruge stålprofil dvs. stål S235 eller måske stærkere det vil jeg finde ud af i
mit afgangsprojekt. Værktøjet nødt til at løfte og bære maksimalt 751 kg som er vægten af det
tungeste forstærkningsplader, men selvfølgelig skal værktøjet at udholde noget mere, fordi sætter
jeg på sikkerhedsfaktor 1,35 på værktøjet som jeg kan se fra mit kranprojekt, som jeg gjorde for 2
semester, faktisk var sikkerheds faktoren som jeg brugte i kran projektet 1,15, men jeg ønsker at
bruge en sikkerheds faktor på 1,35 fordi jeg vil at værktøjet har tolerance til at trække 1 ton fordi at
man skal huske på at der er folk der arbejder med denne enhed og det er altid en mulighed for at folk
går under værktøjet i drift, også er fast i mit hoved, at Peter Buhl tidligere lærer af mine fortalt
mange gange, at "du skal kunne sove om natten "og ved at placere en 1,35 sikkerhedsstandard vil jeg
være i stand til at sove om natten, at dette værktøj ikke er farligt.
Jeg har tegnet en lille skitse i Inventor med det i tankerne, hvis jeg har den største plade som er
Ø2630 mm i en 90° det at forstå, hvad jeg skal bruge lange profile Sirka på i længste position og
hvilken vinkel profilerne skal være nedenfor.
Som du kan se i billedet på den sidste side jeg har fundet så Sirka dimensioner, som jeg kan gå langs
og forventes at beregne i min afgangsprojekt, med dette at tegne forstærkningspladen, kan jeg se
groft hvad værktøjet bliver stort, men dette kan forandre sig så altid lidt mens jeg er i gang med
afgangsprojekt, men jeg synes at de ikke vil være meget ændringer fra denne skitse.
35. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
34 | P a g e
Sirka fakta om rammen
4 Stålprofiler.
Stål S235.
Minimum størrelse på hver side 1670mm.
Minimum vinkel mellem profilerne 144,5°
Profilerne svejst sammen.
Mål fra den største forstærkningsplade op i profilvinklen 100mm.
Mål fra forstærkningspladen op til profil 32mm.
Med mindste plade Ø1860mm er minimum profil størrelse på hver side 1315,5mm lige som
jeg har skitse her nedfor.
2 beslag svejses for kæde som monterast på hver profil ca. 800mm fra middel.
Rammen skal males så profilerne skal overflade behandles.
Det skal bores ca. 4 huller i gennem hver profil for splitbolt.
Og i hver end af profilerne som trækkes ud svejser jeg beslag for klemme samling.
36. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
35 | P a g e
Max belastning beregnet med sikkerhedsfaktor
Max belastning i værktøjet F= 7.51kN ≈ 751kg
Men jeg beregner med sikkerhedsfaktor 1.35 som jeg har besluttet på side 32
Dvs. at max belastning vil være: 7.51 x 1.35 = 1014kg ≈ 1000kg
Her så ned for viser jeg beregnings model som giver mig belastning i hver arm
Tyngdepunktet i største forstærkningspladen
Her prøve jeg at vise hvor tyngdekraften er i den største forstærkningsplade, jeg tegnede
forstærkningspladen baseret på en tegning som Danny har sendt til mig, jeg bruger Inventor til at vise
mig præcis hvor tyngdekraften ligger, fordi jeg er tvunget til at se hvor han er i pladen så jeg kan
placere klemmene på rigtig plads hvis tyngdekraften er meget langt fra centrum.
Jeg kan så aflæse direkte fra
Inventor hvor præcis
tyngdepunktet ligger i begge X
og Y retning.
20.684 mm fra middel i X retning
-27,569 mm fra middel i Y
retning
Så det er ikke stor ændring af
tyngdepunktet når hullerne er
boret i pladen.
37. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
36 | P a g e
”Klemme samling”
Beskrivelse om klemme samling
Jeg starter med at kaste den tidligere idé fra som har følget de seneste ideer fra begyndelsen af
rapporten og kommer med en helt ny vinkel på dette projekt.
Hvad jeg gør med denne nye idé er, at jeg bruger 4 emner i den og 2 af dem jeg køber udefra dvs. Jeg
køber klemmen som fastgøre sig ved forstærkningspladen, og montagebeslag som gør det muligt at
dreje pladen i værktøjet, andre 2 emmer konstruerer jeg.
Her vil jeg så vise hvordan jeg vil konstruere min klemme samling som står af 4 emner og hvordan jeg
vil samle emnerne.
38. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
37 | P a g e
Klemme samling beslag
Denne ting i de to øverste billeder, jeg ønsker at døbe Klemme samling beslag, og jeg har besluttet at
konstruere det selv fordi jeg ikke har fundet et sammenligneligt emne nogen steder som jeg kan
bruge til at gennemføre dette projekt.
Jeg har siden tegnet i Inventor og lagt på en sådan ca. dimensioner, som jeg kan have til hensyn i mit
afgangsprojekt, og som du kan se på Inventor tegningen er ca. 890mm fra rammen dvs. ikke
profilerne sig selv, men fra O beslaget og ned, men som jeg siger at længden er ikke fast nu og det
kan ændre sig når jeg starter at optimere værktøjet i mit afgangsprojekt.
Jeg havde tænkt på at designe det, så de fleste er lavet af stålrørsprofiler dvs. løkken, der lægger til
rammen og ned ad en stålprofil, som jeg spænder så drejnings emnet på dette stålprofil, denne
stålprofil som swivel hoist ring sættes på vil jeg svejse fast på stålrørsprofilerne og bor hul så jeg kan
fastgøre swivel hoist ring, så svejser jeg stålrørsprofilerne derefter på løkken som tillægger rammen,
så havde jeg også tænkt på at forsøge at designe dette i S235 stål som rammen.
39. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
38 | P a g e
Swivel hoist Ringe
40. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
39 | P a g e
Beskrivelse om swivel hoist ring
Den del er en af 2 standard komponenter som jeg køber til at bruge i værktøjet, jeg køber den hos
Reid supply Company og det koster $95.51 per stk. og jeg skal bruge 2stk. Her så i tabellen på sidste
side jeg har sat mig til lidt store swivel hoist ring en den som jeg behøver til at bruge, bruger jeg
beregningsmodel på side 34 hvor jeg kan se at det er kraft på 5kN begge sider som jeg er nødt til at
overvinde, jeg kan gå ned i størrelse og tage 500 kg type emne hvilket er nok til at overvinde disse
kræfter, men jeg foretrækker at tage en større del, fordi du også nødt til at tænke over, hvordan
værktøjet er udseende, fordi jeg selv ikke ville købe mig værktøj der dybest set kunne klare jobbet,
men se ikke ud over at det kan klare det, men også er dette spørgsmål om penge, hvis en større
emne koster lidt mere end 500 kg emnet så tror jeg at det er ok at bruge lidt kraftigere emne.
Jeg havde tænkt på at ændre swivel hoist ring for at få det til at passe bedre i min idé, ville jeg så tage
løkken af så at jeg kan sætte akslen direkte i Klemme samling på begge sider.
Det er denne løkke, tager jeg af og
sæt aksel i sted for som fastgøres ved
Klemme samling
Her indsætter jeg ca. mål 50mm,
men jeg kan se fra tabellen fra sidste
side at C mål er 94mm så jeg er nød til at
tage hensyn til det i min afgangsprojekt,
for at redigere så kan jeg ændre
afstanden mellem pladeklemmene.
41. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
40 | P a g e
Klemme beslag
42. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
41 | P a g e
Beskrivelse om Klemme beslag
Klemme beslag er det emne som jeg konstruerer, jeg skabte emnet med henblik på at have designet
så simpelt som muligt. Emnet er designet ud fra de 5 sammensatte stålprofiler dvs. 1 kort profil som
har 16mm hul i centrum, som jeg fastgøre ved swivel hoist ring med fæstnings møtrik, 2 profiler som
skal skrå cuttes og svejset fast til en vis grad ved den 1 profil som er fast ved swivel hoist ring, og
derefter 2 små stålprofiler svejset sammen ved enden på skrå skæret profil, også bore jeg hul så aksel
kunne gå gennem disse to små profiler for at plade klemmen kan fastgøre sig.
Jeg havde tænkt på at holde mig i S235 stål som jeg har holdt med mig gennem disse ide, og alle mål
er ca. dimension som jeg har sagt før om tal som jeg kan tage hensyn til når jeg begynder at beregne
og optimere i mit afgangsprojekt, grove skitse af dimensionerne nedenfor.
2 små profiler
2 skrå cut profiler
1 kort profil som er fast ved swivel hoist ring
Måske 8-10mm huller
16mm hul
43. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
42 | P a g e
Plade klemme
MODEL SBBA er en låsning skruetvingen kan
håndtere en stålplade fra et vandret Gennem en
180-graders bue. Det er en letvægts Klamp Bænk
primært bruges til arbejde. Det er i stand til at
håndtere op til en 3000 kilo belastning. Den SBBA
MODEL incor indarbejder en fjederbelastet Maul at
dreje og skrue kop. Foråret Loadede Skru kop
Fungerer som en indikator, når låseskruen
er korrekt strammet.
Direkte tekst fra leverandør
Beskrivelse om Plade klemmen
Dette emne er det anden del som jeg køber i mit værktøj, det køber jeg hos John L Robertson og
venter jeg svar fra firmaet om hvad prisen er, jeg køber 4 stk. fordi jeg har 2 stk. hver side.
Jeg kan så se på hjemmesiden tabel som jeg har lagt ovenstående, som jeg kan aflæse at det er
muligt at få en klemme i 3 størrelseskategorier på 1-3 ton, og jeg vælge et ton, hvilket er helt mere
end nok til at holde forstærkningspladen fast, når det er vendes fordi jeg har to klemmer på hver
side, og jeg kan se at hvor forstærkningspladen sidder fast i et 0-40mm åbning, hvilket er nok fordi
hvor jeg fastgøre pladen er tykkelsen 15-16mm.
Jeg fastgøre klemmen, så at jeg satte øret inde i enden af Klemme beslaget og sætte aksel i gennem
klemme beslaget og plade klemmen, fordelen ved at fastgøre sådan er at klemmen har en lille
bevægelse op og ned for medarbejderen har det nemmere at fasgøre plade klemmen til
forstærkningspladen.
44. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
43 | P a g e
Mulige forbedringer
Nedenfor vil jeg forsøge at tænke på nogle accessoirers til det koncept, at kunne være nyttig, men
disse ideer vil jeg sætte til side og vil se om jeg vil have tid til at bringe dem ind i mit afgangsprojekt.
”Rammen”
Mulige ekstraudstyr for rammen er, når jeg begyndte at tænke, at når værktøjet ikke kører tager
værktøjet noget plads ligesom man ser i Inventor tegningen på side 32, at jeg har mest brug for
ca.1670mm radius i rummet og i mindste position ca. 1315mm som jeg kan se tegningen på side 33,
så det kan være en god idé at forsøge at finde en løsning på at kunne ”folde” værktøjet sammen.
Jeg har tænkt om at det ville være et boltet hængsel mellem armene der at sige i bunden af vinkelen
i stedet for at svejse dem sammen, og ovenpå kan så være klemme som fastgøre armene sammen.
Denne klemme ovenfor ville jeg købe fra Denne hængsel køber jeg fra Pro Door Parts
Reid Supply Company og 1 stk. koster $37,32 og det vil koster omkring $6 og er designede
og kan holde vægten op til 2ton til at holde tung container døre.
Denne løsning er billig nem og bekvem måde at løse dette "problem"
45. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
44 | P a g e
Klemme samling
Mulige ekstraudstyr for klemme samling er at det kunne være en funktion, der når medarbejderen
vender forstærkningspladerne så behøver han at gøre det selv ”manual” og måtte stoppe selve
pladen med hånden, som er ok synes jeg, men at øge sikkerheden i behandlingen af dette værktøj
ville være pænt at kunne bruge kædetræk som så ville vende forstærkningspladen, også de tandhjul,
som kæden vil sidde i jeg ville sætte en feder stop der ville hindre forstærkningspladen at spinde for
meget, og hun kunne så kun dreje i en retning, også vil den ansatte være i større afstand fra pladen,
mens den er i drift og der vil derfor øge sikkerheden for medarbejderen eksampel nedfor.
Denne ekstraudstyr kunne være knyttet mellem swivel hoist ring og Klemme beslaget, og så at jeg
kan gøre det jeg behøver kun at ændre til længer indvendige sexkantbolt i swivel hoist ring.
46. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
45 | P a g e
Del konklusion ”Den endelige ide”
I denne sidste idé, jeg er meget tilfreds med resultatet, jeg har gået godt ind i ting med gode skitser
og tegninger, og jeg er sikker på, at dette værktøj kan og skal udføre arbejdet så godt som muligt.
Denne idé er faktisk tilbage fra tanken 2, men med en anderledes klemme samling beslag og en helt
anden klemme koncept der at sige, at jeg bruger købte emner i både den som fastgøres
forstærkningspladen også den del som drejer pladen og til gengæld er det meget billigere end at
konstruere alle klemme beslaget selv, jeg også har været en alternativ løsning for at gøre værktøjet
mere stabilt det er med den klemme beslag som jeg konstruerer som holder fast i pladen med større
intervaller i mellem plade klemmene.
Alt i alt er jeg meget tilfreds med denne idé som jeg har designet og som jeg synes har opholdtes alle
kravene som Haco A/S har, også medbringe jeg et par ideer til forbedringer som jeg håber at jeg har
tid til at sæt ind fordi det vil være meget brugervenligt og sikrere, og jeg er overbevist om at det vil
være sjovt at arbejde med denne idé i mit afgangsprojekt.
47. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
46 | P a g e
Konklusion
Arbejdet i denne rapport er at være sjovere end jeg havde forventet, i starten havde jeg ikke mange
ideer, men efter en søgning på internettet for at få ideer "Brainstorming" så kunne jeg forestille mig
hvordan jeg kunne konstruere således, håndterings værktøj så da jeg startede derefter blot faldt
ideer fra mig og jeg kom med 6 ideer der alle kan bruges. Når jeg ser ud over rapporten og se, hvad
jeg har gjort er jeg meget glad for det, at jeg har været godt til at beskrive om hver enkelt idé i ord og
tegninger.
Jeg har en masse skitser og tegninger, som jeg ved jeg siger noget lidt forskellige fra danskerne og de
øvrige skitser og tegninger, jeg håber, at det meget vel komme fra mig dvs. med min tænkegang,
også med at ændre fra den ide som jeg og Danny har været enig om vil jeg sige at jeg har ikke godt
mave fornemmelse hvis man kan sige det om den ide derfor gik jeg i gang med den endelige ide. Og
som jeg sagde den første har været meget rart at vinde dette projekt, og jeg er meget tilfreds med
det endelige koncept som jeg vil tage med mig i mit afgangsprojekt.
Processen
Projektet har forløbet lige efter planen. Det har været hårdt arbejde at overholde den tidsplan,
jeg havde sat op, men jeg har heller ikke ligget på den lade side. Erfaringer fra tidligere projekter har
vist, at det gælder om at lægge mange timer i et sådant projekt i starten af perioden.
Det giver et langt bedre overblik over opgaven, og man får noget fra hånden mens gejsten for projekt
et er størst. Det er en kendsgerning, at man kører træt i et projekt, der forløber sig over så lang tid
og man kan lige så godt erkende det først som sidst.
Med udgangspunkt i denne erkendelse gav jeg den en ordentlig skalle helt fra starten, hvilket har
bevirket, at den oprindelige tidsplan er overholdt næsten 100 %. Og jeg har undgået de paniske dage
op til afleveringsdagen. Dermed ikke sagt at det ikke har været nogen lange dage her den sidste uge!
Jeg har valgt ikke at skrive mødereferater af de samtaler, jeg har haft med DannyMøller og de
forskellige leverandører
Som sagt var det samtaler af mere uformel karakter og ikke deciderede møder. Det har foregået som
en løbende proces, hvor jeg har vist ham, hvad jeg har lavet, og vi har derefter snakket frem og til-
bage om forfinelse af konceptet. Da der ikke har været tale om aftalte møder med dagsorden, højtbe
lagt osv., finder jeg det ikke nødvendigt med mødereferater.
Afrundende kommentar
Alt i alt synes jeg at projektet er vellykket. Jeg har nået de mål jeg havde sat op, og jeg er selv godt
tilfreds med det valgte koncept, som er tilpas gennemarbejdet og opfylder de opstillede krav.
X
Sævar Gíslason
48. Speciale Projekt 4. Semester Produktions Teknolog VIA University College
47 | P a g e
Kildelist
Plade Klamp:
http://www.johnlrobertson.com/Products/Hoisting/plateclamps.html
http://www.lkgoodwin.com/more_info/lifting_clamps/model_scsl.shtml
Swivel hoist ring:
http://www.reidsupply.com/Detail.aspx?itm=SHR-47354
Emner for ide III:
http://www.igus.dk/wpck/default.aspx?PageName=DRYLIN_TRAPEZGEWINDEMUTTER&CL=DE-en
Emner til forbedringer til den endelige ide:
http://www.prodoorparts.com/garage-door-hinges.cfm
http://www.reidsupply.com/Detail.aspx?itm=ETC-12340
Programmer
Autodesk Inventor 2011
Microsoft Word 2010
FastStone Capture
Foxit PDF reader
Firefox
Bilag
Tegninger fra Danny I: Bilag 1
Alle skitser: Bilag 2
Catalogs: Bilag 3
Billeder: Bilag 4
