představuje
22© Solar Frontier Europe GmbH
Jsme autorizovaný distributor Solar Frontier
NSP představuje Solar Frontier
3
Osnova
 Prezentace společnosti
 Technologie CIS
 Informace o produktech
 Souhrn výhod produktů a zdůvodnění
 Reference
 Informace o logistice
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
4
Prezentace společnosti
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
5

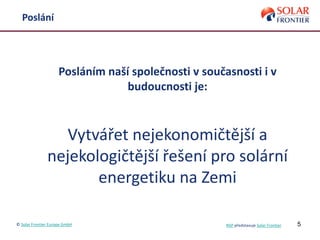

Poslání
Posláním naší společnosti v současnosti i v
budoucnosti je:
Vytvářet nejekonomičtější a
nejekologičtější řešení pro solární
energetiku na Zemi
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
6
O společnosti Solar Frontier
 100% dceřiná společnost Showa Shell Sekiyu, s více jak 110.
letou tradicí v energetice
 Více jak 30 let zkušeností v solární energetice
 Více než 1600 zaměstnanců
 Kanceláře v Tokyu, Mnichově, Santa Claře a Al Khobaru
 Výrobní kapacita modulů >1.000MW/rok
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
7

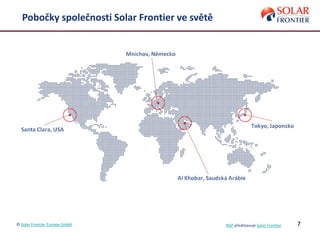

Pobočky společnosti Solar Frontier ve světě
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
8

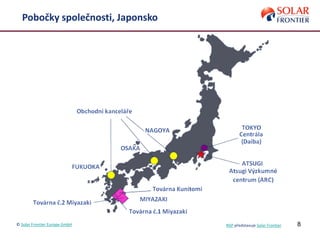

Pobočky společnosti, Japonsko
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
9

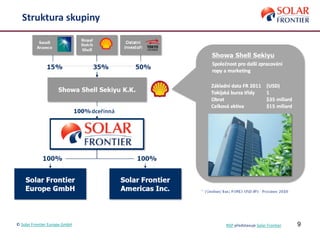

Struktura skupiny
NSP představuje Solar Frontier© Solar Frontier Europe GmbH
10

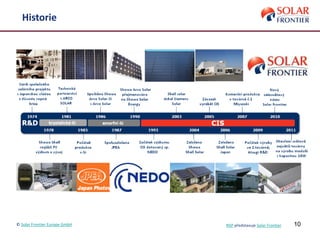

Historie
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
11

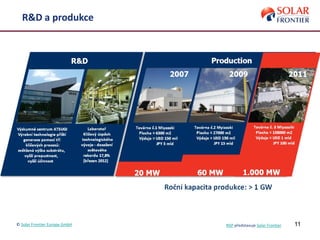

R&D a produkce
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
1212
 Člen skupiny Showa Shell s dlouhou historií v maximální výkonnosti a
finanční síle
 110 let v energetice a 30 let ve fotovoltaice
 Masová výroba CIS modulů, výrobní kapacita větší než 1GW
 2 klíčová obchodní činnost skupiny Showa Shell v roce 2012
 Lídr v solární technologii
 CIS má největší technologický potenciál mezi tenkostěnnými moduly
 Kvalita výrobků a výkonnost
 Nejvyšší účinnost na světě z masově vyráběných modulů
 Výkonnost se zvyšuje po instalaci („Light soaking efekt“)
 Ekologičtější životní cyklus
 Výroba CIS modulů vyžaduje méně surového materiálu
 Neobsahuje toxické materiály (olovo, kadmium)
 Krátká DEN(Doba energetické návratnosti)
 Cenově konkurenceschopný
 Automatizovaný proces výroby potřebuje o polovinu méně kroků než konvenční výrobní
proces
 1GW produkční linka nabízí ve svém rozsahu velké úspory
Proč obchodovat se Solar Frontier
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
13
Technologie CIS
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
14
Co je CIS?
CIS je tenkostěnná polovodičová
směs pro fotovoltaiku skládající se ze
tří základních prvků:
CuMěď
In Indium
Se Selen
Někdy je nazývána „CIGS“, kdy je
část India nahrazena Galiem (Ga)
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
15

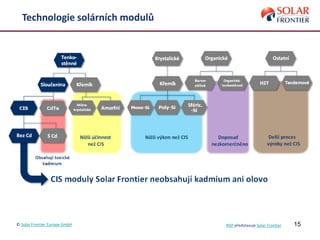

Technologie solárních modulů
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
16
Struktura modulů CIS
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
1717

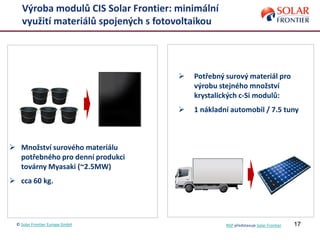

Výroba modulů CIS Solar Frontier: minimální
využití materiálů spojených s fotovoltaikou
 Množství surového materiálu
potřebného pro denní produkci
továrny Myasaki (~2.5MW)
 cca 60 kg.
 Potřebný surový materiál pro
výrobu stejného množství
krystalických c-Si modulů:
 1 nákladní automobil / 7.5 tuny
© Solar Frontier Europe GmbH NSP představuje Solar Frontier

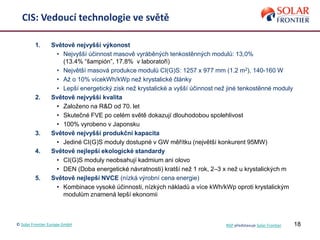

1. Světově nejvyšší výkonost
• Nejvyšší účinnost masově vyráběných tenkostěnných modulů: 13,0%
(13.4% “šampión”, 17.8% v laboratoři)
• Největší masová produkce modulů CI(G)S: 1257 x 977 mm (1.2 m2), 140-160 W
• Až o 10% vícekWh/kWp než krystalické články
• Lepší energetický zisk než krystalické a vyšší účinnost než jiné tenkostěnné moduly
2. Světově nejvyšší kvalita
• Založeno na R&D od 70. let
• Skutečné FVE po celém světě dokazují dlouhodobou spolehlivost
• 100% vyrobeno v Japonsku
3. Světově nejvyšší produkční kapacita
• Jediné CI(G)S moduly dostupné v GW měřítku (největší konkurent 95MW)
4. Světově nejlepší ekologické standardy
• CI(G)S moduly neobsahují kadmium ani olovo
• DEN (Doba energetické návratnosti) kratší než 1 rok, 2–3 x než u krystalických m
5. Světově nejlepší NVCE (nízká výrobní cena energie)
• Kombinace vysoké účinnosti, nízkých nákladů a více kWh/kWp oproti krystalickým
modulům znamená lepší ekonomii
18
CIS: Vedoucí technologie ve světě
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
19
Doba energetické návratnosti
 Doba energetické návratnosti (DEN): doba za kterou modul vyprodukuje
tolik energie, kolik jí bylo vynaloženo na jeho výrobu
 CIS moduly mají rychlejší DEN než klasické křemíkové moduly – jen 1 rok
Citace: New Energy and Industrial Technology Development Organization (NEDO)
Data prezentovaná v tomto dokumentu jsou důvěrnou informací Solar Frontier K.K a jsou určena jen pro účely diskuse. Solar Frontier neručí za hodnoty mimo
výkonnostní specifikace CIS modulů, než jaké jsou uvedeny v jejích produktovém listu.
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
20

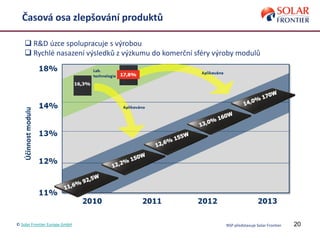

Časová osa zlepšování produktů
 R&D úzce spolupracuje s výrobou
 Rychlé nasazení výsledků z výzkumu do komerční sféry výroby modulů
NSP představuje Solar Frontier© Solar Frontier Europe GmbH
21
Informace o produktech
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
22
Nová série SF1xx-S
Rozměry:
1,257 mm x 977 mm x 35 mm
Hmotnost: 20 kg
Garant. zatížení (IEC61215): 2400 Pa
Vyšší kvalita a vyšší výkonnost!
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
Aktuálně již SF165-S a v setech i SF170-S
žádné mikro-
praskliny
pevná skladba
sklo/sklo
žádné kadmium
žádné olovo
krásná
estetika
odolný vůči
soli, mlze a korozi
žádný PID žádné hotspoty
odolný vůči
čpavku
23

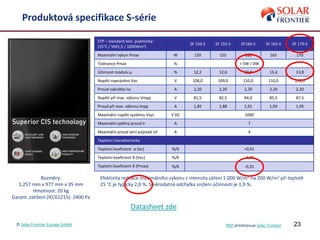

Produktová specifikace S-série
Rozměry:
1,257 mm x 977 mm x 35 mm
Hmotnost: 20 kg
Garant. zatížení (IEC61215): 2400 Pa
STP – standard.test. podmínky:
(25°C / VM1,5 / 1000Wm2)
SF 150-S SF 155-S SF160-S SF 165-S SF 170-S
Maximální výkon Pmax W 150 155 160 165 170
Tolerance Pmax % + 5W / 0W
Účinnost modulu µ % 12,2 12,6 13,0 13,4 13,8
Napětí naprázdno Voc V 108,0 109,0 110,0 110,0 112,0
Proud nakrátko Isc A 2,20 2,20 2,20 2,20 2,20
Napětí při max. výkonu Vmpp V 81,5 82,5 84,0 85,5 87,5
Proud při max. výkonu Impp A 1,85 1,88 1,91 1,93 1,95
Maximální napětí systému Vsys V DC 1000
Maximální zpětný proud Ir A 7
Maximální proud sérií pojistek Isf A 4
Teplotní charakteristiky
Teplotní koeficient α (Isc) %/K +0,01
Teplotní koeficient ß (Voc) %/K -0,30
Teplotní koeficient δ (Pmax) %/K -0,31
Efektivita redukce maximálního výkonu z intenzity záření 1.000 W/m2 na 200 W/m2 při teplotě
25 °C je typicky 2,0 %. Směrodatná odchylka sníženi účinnosti je 1,9 %.
Datasheet zde
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
24© Solar Frontier Europe GmbH NSP představuje Solar Frontier
PowerSet
25© Solar Frontier Europe GmbH NSP představuje Solar Frontier

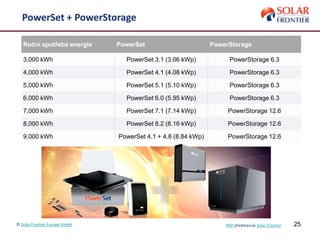

PowerSet + PowerStorage
Roční spotřeba energie PowerSet PowerStorage
3,000 kWh PowerSet 3.1 (3.06 kWp) PowerStorage 6.3
4,000 kWh PowerSet 4.1 (4.08 kWp) PowerStorage 6.3
5,000 kWh PowerSet 5.1 (5.10 kWp) PowerStorage 6.3
6,000 kWh PowerSet 6.0 (5.95 kWp) PowerStorage 6.3
7,000 kWh PowerSet 7.1 (7.14 kWp) PowerStorage 12.6
8,000 kWh PowerSet 8.2 (8.16 kWp) PowerStorage 12.6
9,000 kWh PowerSet 4.1 + 4.8 (8.84 kWp) PowerStorage 12.6
26© Solar Frontier Europe GmbH NSP představuje Solar Frontier

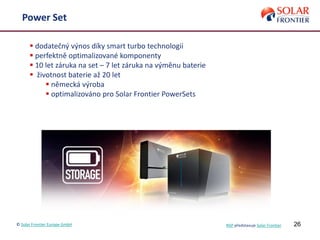

Power Set
 dodatečný výnos díky smart turbo technologii
 perfektně optimalizované komponenty
 10 let záruka na set – 7 let záruka na výměnu baterie
 životnost baterie až 20 let
 německá výroba
 optimalizováno pro Solar Frontier PowerSets
27
10 důvodů proč vybrat Solar Frontier CIS modul
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
28
1. Vysoká odolnost vůči stínění
 Při částečném zastínění udržuje speciální struktura CIS modulu úbytek
výkonu na minimu
Částečný úbytek
výkonu, ale celkový
dopad je minimální
Úbytek výkonu je
markantní i při
malém zastínění
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
29

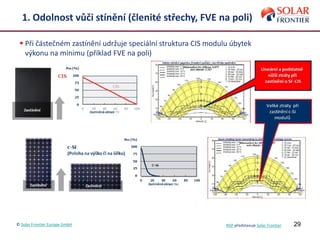

1. Odolnost vůči stínění (členité střechy, FVE na poli)
 Při částečném zastínění udržuje speciální struktura CIS modulu úbytek
výkonu na minimu (příklad FVE na poli)
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
30
2. Nejlepší výsledky při nízkém ozáření a úhlu dopadu
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
31

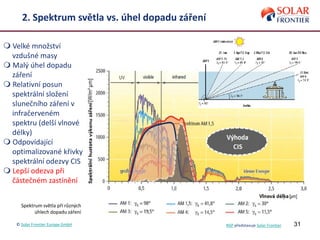

2. Spektrum světla vs. úhel dopadu záření
 Velké množství
vzdušné masy
 Malý úhel dopadu
záření
 Relativní posun
spektrální složení
slunečního záření v
infračerveném
spektru (delší vlnové
délky)
 Odpovídající
optimalizované křivky
spektrální odezvy CIS
 Lepší odezva při
částečném zastínění
Spektrum světla pří různých
úhlech dopadu záření
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
32
Normalizovaná účinnost v závislosti na intenzitě záření
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
33

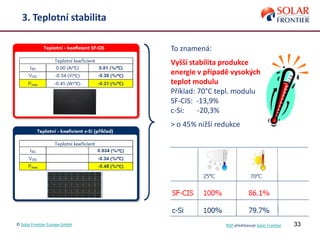

3. Teplotní stabilita
To znamená:
Vyšší stabilita produkce
energie v případě vysokých
teplot modulu
Příklad: 70°C tepl. modulu
SF-CIS: -13,9%
c-Si: -20,3%
> o 45% nižší redukce
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
34
4. Závislost I-V křivky na době trvání Light Soakingu
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
35

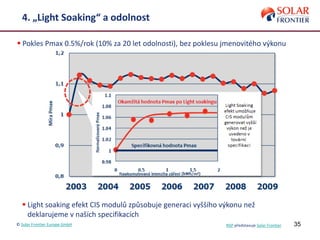

4. „Light Soaking“ a odolnost
 Pokles Pmax 0.5%/rok (10% za 20 let odolnosti), bez poklesu jmenovitého výkonu
 Light soaking efekt CIS modulů způsobuje generaci vyššího výkonu než
deklarujeme v naších specifikacích
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
36

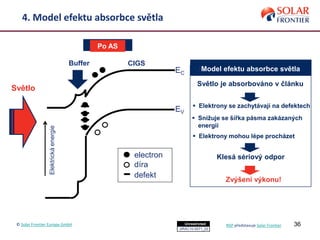

CIGSBuffer
EC
EV
electron
díra
defekt
Elektrickáenergie
Světlo
Model efektu absorbce světla
 Elektrony se zachytávají na defektech
Světlo je absorbováno v článku
 Snižuje se šířka pásma zakázaných
energií
 Elektrony mohou lépe procházet
Klesá sériový odpor
Zvýšení výkonu!
Před LSPo AS
RAC10-0071_02
Unrestricted
4. Model efektu absorbce světla
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
37

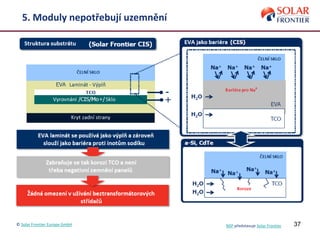

5. Moduly nepotřebují uzemnění
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
38
6. Celosvětově certifikované produkty a procesy
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
39

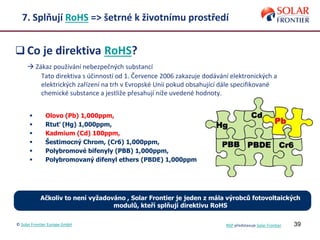

7. Splňují RoHS => šetrné k životnímu prostředí
 Co je direktiva RoHS?
 Zákaz používání nebezpečných substancí
Tato direktiva s účinností od 1. Července 2006 zakazuje dodávání elektronických a
elektrických zařízení na trh v Evropské Unii pokud obsahující dále specifikované
chemické substance a jestliže přesahují níže uvedené hodnoty.
 Ačkoliv to není vyžadováno , Solar Frontier je jeden z mála výrobců fotovoltaických
modulů, kteří splňují direktivu RoHS
 Olovo (Pb) 1,000ppm,
 Rtuť (Hg) 1,000ppm,
 Kadmium (Cd) 100ppm,
 Šestimocný Chrom, (Cr6) 1,000ppm,
 Polybromové bifenyly (PBB) 1,000ppm,
 Polybromovaný difenyl ethers (PBDE) 1,000ppm
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
40
8. Mechanická stabilita – zarámování modulů
Žádná naštípnutí a trhliny
na hranách modulů
Nejlepší ochrana
hran a rohů
Jednoduchá a
bezpečná přeprava
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
41
9. Absorpce vs. odraz
SF modul a-Si modul
EnR Paříž, Duben 2012
 Moduly Solar Frontier fotony
neodráží, ale přeměňují v energii
 Strukturovaný povrch skla
snižuje odrazivost a zlepšuje
absorpci světla
 Vylepšená estetika
 Zvýšená bezpečnost
 Vyšší účinnost
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
42
10. Vyšší kvalita – technologie zmenšující možnost
vzniku vad
 Mikrotrhliny
 Závažnější pro p-Si než m-Si
 Způsobené vadou modulů
 „Hlemýždí stopy“
 Závažnější pro p-Si než m-Si
 Způsobené vadou modulů
 PID
 Potenciálně indukovaná delaminace
Tato nebezpečí
u CIS modulů Solar
Frontier neexistují
díky odlišnosti
technologie!
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
43

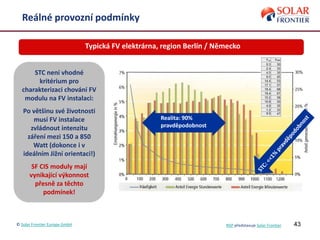

Reálné provozní podmínky
STC není vhodné
kritérium pro
charakterizaci chování FV
modulu na FV instalaci:
Po většinu své životnosti
musí FV instalace
zvládnout intenzitu
záření mezi 150 a 850
Watt (dokonce i v
ideálním Jižní orientaci!)
SF CIS moduly mají
vynikající výkonnost
přesně za těchto
podmínek!
Typická FV elektrárna, region Berlín / Německo
Realita: 90%
pravděpodobnost
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
44

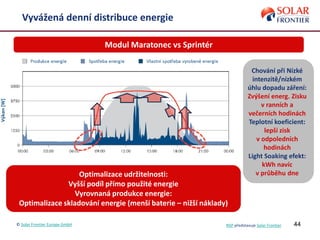

Vyvážená denní distribuce energie
Optimalizace udržitelnosti:
Vyšší podíl přímo použité energie
Vyrovnaná produkce energie:
Optimalizace skladování energie (menší baterie – nižší náklady)
Modul Maratonec vs Sprintér
Chování při Nízké
intenzitě/nízkém
úhlu dopadu záření:
Zvýšení energ. Zisku
v ranních a
večerních hodinách
Teplotní koeficient:
lepší zisk
v odpoledních
hodinách
Light Soaking efekt:
kWh navíc
v průběhu dne
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
45
Příklad CIS vs. poly-Si FVSYST simulace – střecha Itálie
Průmyslová budova Itálie
Přehled vlastností poly Si
Instalovaná kapacita 204 kWp
Výkon modulů 275 W
Střídač Solargate PV7L220
Počet modulů 741 (na 1431 m2)
Sklon modulů, orientace 18°, 80°
Roční výroba 1,064 kWh/kWp
Přehled vlastností CIS (Solar Frontier)
Instalovaná kapacita 175 kWp
Výkon modulů 150 W
Střídač Solargate PV7L220
Počet modulů 1165 (na 1431 m2)
Sklon modulů, orientace 18°, 80°
Roční výroba 1,277 kWh/kWp
 Stejná plocha, lokace, orientace, sklon, měnič a
podnební podmínky
 Poly-Si – vyšší výkon modulů a celé instalace
 CIS – vyšší produkce energie, vyšší výkonnost
 CIS FV instalace je účinnější než poly-Si FV instalace
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
46

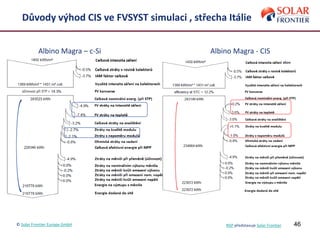

Důvody výhod CIS ve FVSYST simulaci , střecha Itálie
Albino Magra – c-Si Albino Magra - CIS
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
47
Co má však význam?
Výkonné moduly? … nebo nejvyšší produkce?
kWP? kWh/kWp & kWh/ha
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
48
Celosvětově více kilowatthodin
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
49
Souhrn výhod produktů a
zdůvodnění
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
50© Solar Frontier Europe GmbH Představujeme Solar Frontier
Dobré zprávy pro Vás
Nahlédnutí (Montéři)
Střechy s optimálními podmínkami již mají
elektrárny. Koncové zákazníky s „obtížnými
střechami“ je těžké přesvědčit, že vhodné solární
moduly pro ně prakticky neexistují.
51© Solar Frontier Europe GmbH Představujeme Solar Frontier
Dobré zprávy pro VásNahlédnutí (koncový zákazník)
„ Vždy jsem si myslel, že má střecha není vhodná
pro montáž solárních panelů“
52

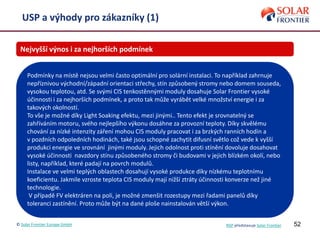

USP a výhody pro zákazníky (1)
Nejvyšší výnos i za nejhorších podmínek
Podmínky na místě nejsou velmi často optimální pro solární instalaci. To například zahrnuje
nepříznivou východní/západní orientaci střechy, stín způsobený stromy nebo domem souseda,
vysokou teplotou, atd. Se svými CIS tenkostěnnými moduly dosahuje Solar Frontier vysoké
účinnosti i za nejhorších podmínek, a proto tak může vyrábět velké množství energie i za
takových okolností.
To vše je možné díky Light Soaking efektu, mezi jinými.. Tento efekt je srovnatelný se
zahříváním motoru, svého nejlepšího výkonu dosáhne za provozní teploty. Díky skvělému
chování za nízké intenzity záření mohou CIS moduly pracovat i za brzkých ranních hodin a
v pozdních odpoledních hodinách, také jsou schopné zachytit difusní světlo což vede k vyšší
produkci energie ve srovnání jinými moduly. Jejich odolnost proti stínění dovoluje dosahovat
vysoké účinnosti navzdory stínu způsobeného stromy či budovami v jejich blízkém okolí, nebo
listy, například, které padají na povrch modulů.
Instalace ve velmi teplých oblastech dosahují vysoké produkce díky nízkému teplotnímu
koeficientu. Jakmile vzroste teplota CIS moduly mají nižší ztráty účinnosti konverze než jiné
technologie.
V případě FV elektráren na poli, je možné zmenšit rozestupy mezi řadami panelů díky
toleranci zastínění. Proto může být na dané ploše nainstalován větší výkon.
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
53

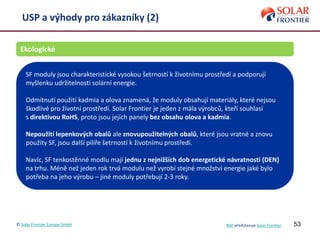

USP a výhody pro zákazníky (2)
Ekologické
SF moduly jsou charakteristické vysokou šetrností k životnímu prostředí a podporují
myšlenku udržitelnosti solární energie.
Odmítnutí použití kadmia a olova znamená, že moduly obsahují materiály, které nejsou
škodlivé pro životní prostředí. Solar Frontier je jeden z mála výrobců, kteří souhlasí
s direktivou RoHS, proto jsou jejich panely bez obsahu olova a kadmia.
Nepoužití lepenkových obalů ale znovupoužitelných obalů, které jsou vratné a znovu
použity SF, jsou další pilíře šetrností k životnímu prostředí.
Navíc, SF tenkostěnné modlu mají jednu z nejnižších dob energetické návratnosti (DEN)
na trhu. Méně než jeden rok trvá modulu než vyrobí stejné množství energie jaké bylo
potřeba na jeho výrobu – jiné moduly potřebují 2-3 roky.
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
54
USP a výhody pro zákazníky (3)
Bezpečnost
Nejvyšší výnos Solar Frontier je spojen s nejvyšší možnou bezpečností investice do
solární instalace.
S Shell a Saudi Adamco je Solar Frontier podporován dvěma důležitými akcionáři , kteří
jsou finančně stabilní a mají know-how s ohlédnutím na desítky let zkušeností v
odvětví energetiky, a kteří zajistí dlouhodobou angažovanost v odvětví.
Solar Frontier má přiměřené zkušenosti ve velkém počtu projektů, jejichž výsledkem je
spolupráce se světově největšími EPC: Belectric a Juwi. Solar Frontier dokáže využít své
zkušenosti ku prospěchu koncového zákazníka.
Dalším zabezpečením je místní reprezentace a kontakt: přítomnost Solar Frontieru
v Evropě poskytuje zákazníkům skvělé partnery. Solar Frontier Europe není jen lokální
obchodní kancelář, ale evropské centrum operací se všemi potřebnými službami pro
podporu zákazníků – služba zákazníkovi, technická podpora, marketing, trénink, . . ..
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
55
USP a výhody pro zákazníky (4)
Estetičnost
Díky homogennímu černému vzhledu CIS moduly vytváří dojem dobré integrace se
střechou a okolním prostředím.
V mnoha případech je homogenní černá plocha na střeše jejím estetickým vylepšením.
V případě polních instalací a také plochých střech, CIS moduly mají přidanou estetickou
hodnotu, díky nízkému sklonu a z toho vyplívající lepší integraci do okolí. Jelikož mohou
být moduly nainstalovány téměř v rovině, což znamená s nízkým úhlem sklonu, dobře tak
zapadnou do prostředí, v němž je FV instalace.
V případě polních instalací a rovných střech je možné díky odolnosti vůči zastínění
zmenšit vzdálenosti mezi řadami modulů. Z toho vyplívá že v instalací může být
připojeno více panelů na omezené ploše a vyhnete se tak rušivému faktoru v prostředí.
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
56
Přehled: USP a výhody pro zákazníky
Výhody pro zákazníka Důvody / vlastnosti produktu Cílové skupiny
- Light soaking efekt
- dobré chování při nízké intenzitě záření
- odolnost vůči zastínění
- nízký teplotní koeficient
- malá vzdálenost mezi řadami panelů na
polních instalacích a rovných střechách
Všichni
- Montéři
- Vlastníci domů
- Farmáři
- Průmysloví zákazníci
- Epos, komunity, atd
- Bez obsahu olova a kadmia
- Bez užití lepenky
- Znovupoužitelné balení a vlastní systém
vrácení
- Krátká doba navrácení vynaložené energie,
DEN < 1 rok
Všichni, obzvláště:
- Montéři
- Vlastníci domů
- Silná partnerství: Shell & Saudi Aramco
- Desítky let zkušeností v solární energetice a
obchodu
- Velké množství FVE v referencích
- Nejen obchodní kanceláře, ale celé evropské
centrum operací se všemi relevantními funkcemi
Všichni, obzvláště:
- Montéři
- Farmáři
- Homogenní černý vzhled
- Dobrá integrace na domě a v okolí
- Lepší integrace díky nízkému sklonu
- Polní instalace a instalace na rovných střechách
potřebují menší plochu, protože je mezi řadami
potřeba méně místa
Všichni, obzvláště:
- komunity
- Vlastníci domů
Nejvyšší zisk i za těch
nejhorších podmínek
Ekologické
Bezpečnost
Estetičnost
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
57
Reference
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
58
Střechy domů v obytných oblastech
Velká Británie Německo
Japonsko Austrálie
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
59
Komerční střešní systémy
Velká Británie Německo
Itálie Izrael
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
60
FV elektrárny a mikrosítě
Největší FVE v Namíbii 1MW FVE Niigata, Japonsko
Mikrosíťový systém, Saudská Arábie 28,8MW FVE Bochow, Německo
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
61
FV elektrárny a mikrosítě
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
62
FV elektrárny a mikrosítě
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
63

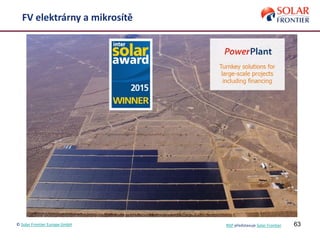

FV elektrárny a mikrosítě
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
64

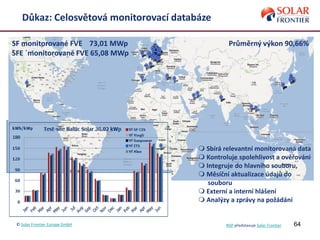

Důkaz: Celosvětová monitorovací databáze
SF monitorované FVE 73,01 MWp
SFE ´monitorované FVE 65,08 MWp
Průměrný výkon 90,66%
 Sbírá relevantní monitorovaná data
 Kontroluje spolehlivost a ověřováni
 Integruje do hlavního souboru,
 Měsíční aktualizace údajů do
souboru
 Externí a interní hlášení
 Analýzy a zprávy na požádání
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
65

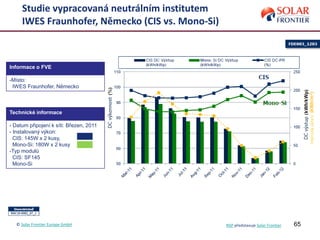

Studie vypracovaná neutrálním institutem
IWES Fraunhofer, Německo (CIS vs. Mono-Si)
Informace o FVE
-Místo:
IWES Fraunhofer, Německo
Technické informace
- Datum připojení k síti: Březen, 2011
- Instalovaný výkon:
CIS: 145W x 2 kusy,
Mono-Si: 180W x 2 kusy
-Typ modulů
CIS: SF145
Mono-Si
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
66

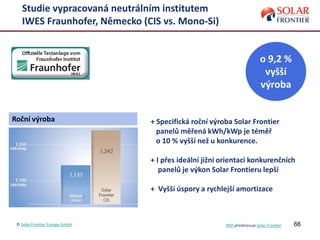

Studie vypracovaná neutrálním institutem
IWES Fraunhofer, Německo (CIS vs. Mono-Si)
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
Roční výroba
o 9,2 %
vyšší
výroba
+ Specifická roční výroba Solar Frontier
panelů měřená kWh/kWp je téměř
o 10 % vyšší než u konkurence.
+ I přes ideální jižní orientaci konkurenčních
panelů je výkon Solar Frontieru lepší
+ Vyšší úspory a rychlejší amortizace
67

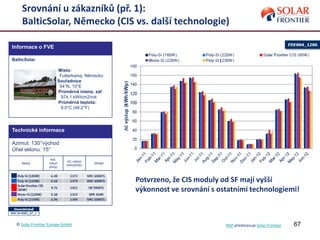

Srovnání u zákazníků (př. 1):
BalticSolar, Německo (CIS vs. další technologie)
Informace o FVE
BalticSolar
Místo:
Futterkamp, Německo
Souřadnice
54°N, 10°E
Průměrná intenz. zář.
974,1 kWh/m2/rok
Průměrná teplota:
9,0°C (48,2°F)
Technické informace
Azimut: 130°východ
Úhel sklonu: 15°
Modul
Inst.
Výkon
(kWp)
AC výstup
(kWp/kWp)
Střídač
Potvrzeno, že CIS moduly od SF mají vyšší
výkonnost ve srovnání s ostatními technologiemi!
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
68
Informace o FVE
BalticSolar
Místo:
Otjawarongo, Namibie
Souřadnice
20,7S, 16,8E
Průměrná intenz. zář.
2388 kWh/m2/rok
Průměrná teplota:
22,0°C (71,6°F)
Technické informace
Azimut: 180°sever
Úhel sklonu: 22°
Střídač: SMA SB1200
Modul
Inst. Výkon
(kWp)
AC výstup
(kWp/kWp)
Solar Frontier CIS modul vykazuje vyšší
výkonnost ve srovnání s poly-Si moduly.
Srovnání u zákazníků (př. 2):
HopSol, Namíbie Afrika
NSP představuje Solar Frontier
69
Informace o FVE
Velikost: 9,5 kWp, jižní orientace- i deální pro konkurenci
Solar Frontier CIS modul vykazuje vyšší
výkonnost ve srovnání s ostatními značkovými
panely.
Srovnání u zákazníků (př. 2):
Twente, Nizozemí
NSP představuje Solar Frontier
Roční výroba
+ 12,3 %
oproti
amorfním
panelům
+ 9,2 %
Oproti
polykrystalic-
kým panelům
+ 10,6 %
oproti
monokrystalic-
kým panelům
70
Vlastní srovnávací studie:
Atsugi výzkumné centrum, Japonsko (CIS vs. Poly-Si)
Přehled vlastností poly Si
Instalovaná kapacita 4,20 kWp
Výkon modulů 175 W
Azimut 20° (Jihovýchod)
Úhel sklonu 20°
Střádač SPC4002
AC výstup 3113kWh/kWp (23 měsíců)
Informace o FVE
BalticSolar
Místo:
Kanagawa, Japonsko
Souřadnice
35,5°N, 139,3°W
Průměrná intenz. zář.
1204,5 kWh/m2/rok
Průměrná teplota:
14,6°C (58,3°F)
Přehled vlastností CIS (Solar Frontier)
Instalovaná kapacita 2,25 kWp
Výkon modulů SF 75 (75 W)
Azimut 20° (Jihovýchod)
Úhel sklonu 20°
Střádač SPC4002
AC výstup 3321kWh/kWp (23 měsíců)
CIS modul konstantně ukazuje vyšší
výkonnost něž poly-Si po 3 roky
v Atsugi výzkumném centru.
NSP představuje Solar Frontier
71
Přehled vlastností CIS (Solar Frontier)
Instalovaná kapacita 550 kW
Výkon modulů SF 130-L (130W)
Azimut 0° (Jih)
Úhel sklonu 20°
Střádač SMA SC 500CP
AC výstup 1183kWh/kWp (12 měsíců)
Informace o FVE
Wildflecken
Místo:
Wildflecken, Německo
Souřadnice
50,4°N, 9,9°E
Průměrná intenz. zář.
1049 kWh/m2/rok
Průměrná teplota:
8,0°C
Solar Frontier CIS modul vykazuje výkonnost
v průměru vyšší než 95% a dokonce překračuje
100%.
FV elektrárna na poli (př. 1):
Wildflecken, Německo
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
72
FV elektrárna na poli (př. 2):
Východní Bavorsko, Německo
Přehled vlastností CIS (Solar Frontier)
Instalovaná kapacita 1740 kW
Výkon modulů SF87H-EX-B (87,5W)
Azimut 0° (Jih)
Úhel sklonu 20°
Střádač Power One PVI-Central-
300-TL x 5
AC výstup 2011kWh/kWp (22 měsíců)
Informace o FVE
Wildflecken
Místo:
Východní Bavorsko, Německo
Průměrná intenz. zář.
1087 kWh/m2/rok
Průměrná teplota:
9,5°C
Solar Frontier CIS modul vykazuje výkonnost
v průměru vyšší než 90% a dokonce i v takových
sněžných oblastech jako je Východní Bavorsko.
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
73
Přehled vlastností CIS (Solar Frontier)
Instalovaná kapacita 11,8 kW
Výkon modulů SF 140-L (140W)
Azimut 0° (Jih)
Úhel sklonu 20°
Střádač SMA STP 17000TL
AC výstup 483 kWh/kWp (17 měsíců)
Informace o FVE
Kitzingen
Místo:
Kitzingen, Německo
Souřadnice
49,7°N, 10,1°E
Průměrná intenz. zář.
1060 kWh/m2/rok
Průměrná teplota:
9,96°C
Solar Frontier CIS modul vykazuje výkonnost
vyšší než 95%.
Aktuální data
najdete zde:
http://www.solar-frontier.solar-monitoring.de/

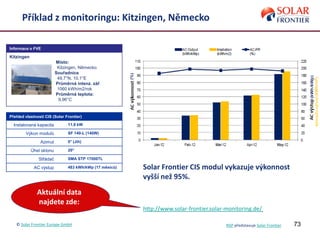

Příklad z monitoringu: Kitzingen, Německo
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
74

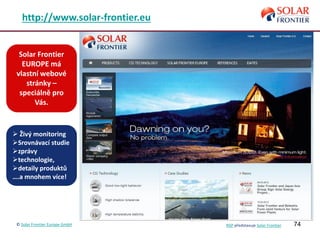

http://www.solar-frontier.eu
Solar Frontier
EUROPE má
vlastní webové
stránky –
speciálně pro
Vás.
 Živý monitoring
Srovnávací studie
zprávy
technologie,
detaily produktů
….a mnohem více!
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
75© Solar Frontier Europe GmbH
Dobré zprávy pro Vás
NSP představuje Solar Frontier
76© Solar Frontier Europe GmbH
Vždycky bude někdo, kdo to dokáže levněji
NSP představuje Solar Frontier
77
Navíc:
Informace o logistice
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
78

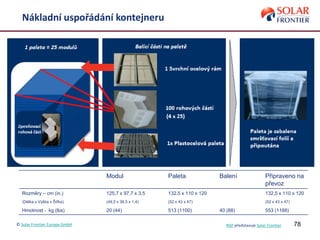

Nákladní uspořádání kontejneru
Modul Paleta Balení Připraveno na
převoz
Rozměry – cm (in.) 125,7 x 97,7 x 3,5 132,5 x 110 x 120 132,5 x 110 x 120
(Délka x Výška x Šířka) (49,5 x 38,5 x 1,4) (52 x 43 x 47) (52 x 43 x 47)
Hmotnost - kg (lbs) 20 (44) 513 (1100) 40 (88) 553 (1188)
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
79

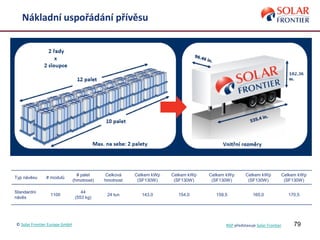

Nákladní uspořádání přívěsu
Typ návěsu # modulů
# palet
(hmotnost)
Celková
hmotnost
Celkem kWp
(SF130W)
Celkem kWp
(SF130W)
Celkem kWp
(SF130W)
Celkem kWp
(SF130W)
Celkem kWp
(SF130W)
Standardní
návěs
1100
44
(553 kg)
24 tun 143,0 154,0 159,5 165,0 170,5
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
80
Kontakty
© Solar Frontier Europe GmbH NSP představuje Solar Frontier
Obchodní kancelář Kunovice
Ing. Jana Kluková
Obchod a projekty
Tel: +420 602 669 818
E-mail: klukova@nobility.cz
Obchodní zastoupení Slovensko
Ing. Martin Lahký
Obchod
Tel: +421 915 135 260
E-mail: lahky@nobility.cz
Obchodní kancelář Praha
Ing. Martin Chalupský
Business manager
Tel: +420 724 752 702
E-mail: martin@nobility.cz
Sklad a servis:
Nobility Solar Projects a.s.
Holzova 10b, CZ-628 00 Brno
Tel: +420 725 427 774
Email: servis@nobility.cz

More Related Content

Featured

2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot
Marius Sescu

Everything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPTEverything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPT
Expeed Software

Product Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage EngineeringsProduct Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage Engineerings
Pixeldarts

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health
ThinkNow

AI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdfAI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdf
marketingartwork

Skeleton Culture Code
Skeleton Culture CodeSkeleton Culture Code
Skeleton Culture Code
Skeleton Technologies

PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024
Neil Kimberley

Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)
contently

How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024
Albert Qian

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights
Kurio // The Social Media Age(ncy)

Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024
Search Engine Journal

5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary
SpeakerHub

ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd
Clark Boyd

Getting into the tech field. what next
Getting into the tech field. what next Getting into the tech field. what next
Getting into the tech field. what next
Tessa Mero

Google's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search IntentGoogle's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search Intent
Lily Ray

How to have difficult conversations
How to have difficult conversations How to have difficult conversations
How to have difficult conversations
Rajiv Jayarajah, MAppComm, ACC

Introduction to Data Science
Introduction to Data ScienceIntroduction to Data Science
Introduction to Data Science
Christy Abraham Joy

Time Management & Productivity - Best Practices
Time Management & Productivity -  Best PracticesTime Management & Productivity -  Best Practices
Time Management & Productivity - Best Practices
Vit Horky

The six step guide to practical project management
The six step guide to practical project managementThe six step guide to practical project management
The six step guide to practical project management
MindGenius

Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
RachelPearson36


Featured (20)

2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot2024 State of Marketing Report – by Hubspot
2024 State of Marketing Report – by Hubspot

Everything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPTEverything You Need To Know About ChatGPT
Everything You Need To Know About ChatGPT

Product Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage EngineeringsProduct Design Trends in 2024 | Teenage Engineerings
Product Design Trends in 2024 | Teenage Engineerings

How Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental HealthHow Race, Age and Gender Shape Attitudes Towards Mental Health
How Race, Age and Gender Shape Attitudes Towards Mental Health

AI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdfAI Trends in Creative Operations 2024 by Artwork Flow.pdf
AI Trends in Creative Operations 2024 by Artwork Flow.pdf

Skeleton Culture Code
Skeleton Culture CodeSkeleton Culture Code
Skeleton Culture Code

PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024PEPSICO Presentation to CAGNY Conference Feb 2024
PEPSICO Presentation to CAGNY Conference Feb 2024

Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)Content Methodology: A Best Practices Report (Webinar)
Content Methodology: A Best Practices Report (Webinar)

How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024How to Prepare For a Successful Job Search for 2024
How to Prepare For a Successful Job Search for 2024

Social Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie InsightsSocial Media Marketing Trends 2024 // The Global Indie Insights
Social Media Marketing Trends 2024 // The Global Indie Insights

Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024Trends In Paid Search: Navigating The Digital Landscape In 2024
Trends In Paid Search: Navigating The Digital Landscape In 2024

5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary5 Public speaking tips from TED - Visualized summary
5 Public speaking tips from TED - Visualized summary

ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd ChatGPT and the Future of Work - Clark Boyd
ChatGPT and the Future of Work - Clark Boyd

Getting into the tech field. what next
Getting into the tech field. what next Getting into the tech field. what next
Getting into the tech field. what next

Google's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search IntentGoogle's Just Not That Into You: Understanding Core Updates & Search Intent
Google's Just Not That Into You: Understanding Core Updates & Search Intent

How to have difficult conversations
How to have difficult conversations How to have difficult conversations
How to have difficult conversations

Introduction to Data Science
Introduction to Data ScienceIntroduction to Data Science
Introduction to Data Science

Time Management & Productivity - Best Practices
Time Management & Productivity -  Best PracticesTime Management & Productivity -  Best Practices
Time Management & Productivity - Best Practices

The six step guide to practical project management
The six step guide to practical project managementThe six step guide to practical project management
The six step guide to practical project management

Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...
Beginners Guide to TikTok for Search - Rachel Pearson - We are Tilt __ Bright...


Solar Frontier - japonská CIS technologie

  • 2. 22© Solar Frontier Europe GmbH Jsme autorizovaný distributor Solar Frontier NSP představuje Solar Frontier
  • 3. 3 Osnova  Prezentace společnosti  Technologie CIS  Informace o produktech  Souhrn výhod produktů a zdůvodnění  Reference  Informace o logistice © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 4. 4 Prezentace společnosti © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 5. 5 Poslání Posláním naší společnosti v současnosti i v budoucnosti je: Vytvářet nejekonomičtější a nejekologičtější řešení pro solární energetiku na Zemi © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 6. 6 O společnosti Solar Frontier  100% dceřiná společnost Showa Shell Sekiyu, s více jak 110. letou tradicí v energetice  Více jak 30 let zkušeností v solární energetice  Více než 1600 zaměstnanců  Kanceláře v Tokyu, Mnichově, Santa Claře a Al Khobaru  Výrobní kapacita modulů >1.000MW/rok © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 7. 7 Pobočky společnosti Solar Frontier ve světě © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 8. 8 Pobočky společnosti, Japonsko © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 9. 9 Struktura skupiny NSP představuje Solar Frontier© Solar Frontier Europe GmbH
  • 10. 10 Historie © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 11. 11 R&D a produkce © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 12. 1212  Člen skupiny Showa Shell s dlouhou historií v maximální výkonnosti a finanční síle  110 let v energetice a 30 let ve fotovoltaice  Masová výroba CIS modulů, výrobní kapacita větší než 1GW  2 klíčová obchodní činnost skupiny Showa Shell v roce 2012  Lídr v solární technologii  CIS má největší technologický potenciál mezi tenkostěnnými moduly  Kvalita výrobků a výkonnost  Nejvyšší účinnost na světě z masově vyráběných modulů  Výkonnost se zvyšuje po instalaci („Light soaking efekt“)  Ekologičtější životní cyklus  Výroba CIS modulů vyžaduje méně surového materiálu  Neobsahuje toxické materiály (olovo, kadmium)  Krátká DEN(Doba energetické návratnosti)  Cenově konkurenceschopný  Automatizovaný proces výroby potřebuje o polovinu méně kroků než konvenční výrobní proces  1GW produkční linka nabízí ve svém rozsahu velké úspory Proč obchodovat se Solar Frontier © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 13. 13 Technologie CIS © Solar Frontier Europe GmbH NSP představuje Solar Frontier

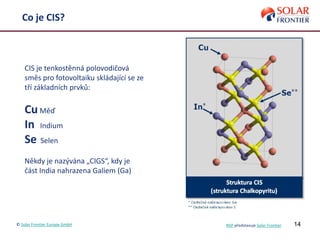

  • 14. 14 Co je CIS? CIS je tenkostěnná polovodičová směs pro fotovoltaiku skládající se ze tří základních prvků: CuMěď In Indium Se Selen Někdy je nazývána „CIGS“, kdy je část India nahrazena Galiem (Ga) © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 15. 15 Technologie solárních modulů © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 16. 16 Struktura modulů CIS © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 17. 1717 Výroba modulů CIS Solar Frontier: minimální využití materiálů spojených s fotovoltaikou  Množství surového materiálu potřebného pro denní produkci továrny Myasaki (~2.5MW)  cca 60 kg.  Potřebný surový materiál pro výrobu stejného množství krystalických c-Si modulů:  1 nákladní automobil / 7.5 tuny © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 18. 1. Světově nejvyšší výkonost • Nejvyšší účinnost masově vyráběných tenkostěnných modulů: 13,0% (13.4% “šampión”, 17.8% v laboratoři) • Největší masová produkce modulů CI(G)S: 1257 x 977 mm (1.2 m2), 140-160 W • Až o 10% vícekWh/kWp než krystalické články • Lepší energetický zisk než krystalické a vyšší účinnost než jiné tenkostěnné moduly 2. Světově nejvyšší kvalita • Založeno na R&D od 70. let • Skutečné FVE po celém světě dokazují dlouhodobou spolehlivost • 100% vyrobeno v Japonsku 3. Světově nejvyšší produkční kapacita • Jediné CI(G)S moduly dostupné v GW měřítku (největší konkurent 95MW) 4. Světově nejlepší ekologické standardy • CI(G)S moduly neobsahují kadmium ani olovo • DEN (Doba energetické návratnosti) kratší než 1 rok, 2–3 x než u krystalických m 5. Světově nejlepší NVCE (nízká výrobní cena energie) • Kombinace vysoké účinnosti, nízkých nákladů a více kWh/kWp oproti krystalickým modulům znamená lepší ekonomii 18 CIS: Vedoucí technologie ve světě © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 19. 19 Doba energetické návratnosti  Doba energetické návratnosti (DEN): doba za kterou modul vyprodukuje tolik energie, kolik jí bylo vynaloženo na jeho výrobu  CIS moduly mají rychlejší DEN než klasické křemíkové moduly – jen 1 rok Citace: New Energy and Industrial Technology Development Organization (NEDO) Data prezentovaná v tomto dokumentu jsou důvěrnou informací Solar Frontier K.K a jsou určena jen pro účely diskuse. Solar Frontier neručí za hodnoty mimo výkonnostní specifikace CIS modulů, než jaké jsou uvedeny v jejích produktovém listu. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 20. 20 Časová osa zlepšování produktů  R&D úzce spolupracuje s výrobou  Rychlé nasazení výsledků z výzkumu do komerční sféry výroby modulů NSP představuje Solar Frontier© Solar Frontier Europe GmbH
  • 21. 21 Informace o produktech © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 22. 22 Nová série SF1xx-S Rozměry: 1,257 mm x 977 mm x 35 mm Hmotnost: 20 kg Garant. zatížení (IEC61215): 2400 Pa Vyšší kvalita a vyšší výkonnost! © Solar Frontier Europe GmbH NSP představuje Solar Frontier Aktuálně již SF165-S a v setech i SF170-S žádné mikro- praskliny pevná skladba sklo/sklo žádné kadmium žádné olovo krásná estetika odolný vůči soli, mlze a korozi žádný PID žádné hotspoty odolný vůči čpavku
  • 23. 23 Produktová specifikace S-série Rozměry: 1,257 mm x 977 mm x 35 mm Hmotnost: 20 kg Garant. zatížení (IEC61215): 2400 Pa STP – standard.test. podmínky: (25°C / VM1,5 / 1000Wm2) SF 150-S SF 155-S SF160-S SF 165-S SF 170-S Maximální výkon Pmax W 150 155 160 165 170 Tolerance Pmax % + 5W / 0W Účinnost modulu µ % 12,2 12,6 13,0 13,4 13,8 Napětí naprázdno Voc V 108,0 109,0 110,0 110,0 112,0 Proud nakrátko Isc A 2,20 2,20 2,20 2,20 2,20 Napětí při max. výkonu Vmpp V 81,5 82,5 84,0 85,5 87,5 Proud při max. výkonu Impp A 1,85 1,88 1,91 1,93 1,95 Maximální napětí systému Vsys V DC 1000 Maximální zpětný proud Ir A 7 Maximální proud sérií pojistek Isf A 4 Teplotní charakteristiky Teplotní koeficient α (Isc) %/K +0,01 Teplotní koeficient ß (Voc) %/K -0,30 Teplotní koeficient δ (Pmax) %/K -0,31 Efektivita redukce maximálního výkonu z intenzity záření 1.000 W/m2 na 200 W/m2 při teplotě 25 °C je typicky 2,0 %. Směrodatná odchylka sníženi účinnosti je 1,9 %. Datasheet zde © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 24. 24© Solar Frontier Europe GmbH NSP představuje Solar Frontier PowerSet
  • 25. 25© Solar Frontier Europe GmbH NSP představuje Solar Frontier PowerSet + PowerStorage Roční spotřeba energie PowerSet PowerStorage 3,000 kWh PowerSet 3.1 (3.06 kWp) PowerStorage 6.3 4,000 kWh PowerSet 4.1 (4.08 kWp) PowerStorage 6.3 5,000 kWh PowerSet 5.1 (5.10 kWp) PowerStorage 6.3 6,000 kWh PowerSet 6.0 (5.95 kWp) PowerStorage 6.3 7,000 kWh PowerSet 7.1 (7.14 kWp) PowerStorage 12.6 8,000 kWh PowerSet 8.2 (8.16 kWp) PowerStorage 12.6 9,000 kWh PowerSet 4.1 + 4.8 (8.84 kWp) PowerStorage 12.6
  • 26. 26© Solar Frontier Europe GmbH NSP představuje Solar Frontier Power Set  dodatečný výnos díky smart turbo technologii  perfektně optimalizované komponenty  10 let záruka na set – 7 let záruka na výměnu baterie  životnost baterie až 20 let  německá výroba  optimalizováno pro Solar Frontier PowerSets
  • 27. 27 10 důvodů proč vybrat Solar Frontier CIS modul © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 28. 28 1. Vysoká odolnost vůči stínění  Při částečném zastínění udržuje speciální struktura CIS modulu úbytek výkonu na minimu Částečný úbytek výkonu, ale celkový dopad je minimální Úbytek výkonu je markantní i při malém zastínění © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 29. 29 1. Odolnost vůči stínění (členité střechy, FVE na poli)  Při částečném zastínění udržuje speciální struktura CIS modulu úbytek výkonu na minimu (příklad FVE na poli) © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 30. 30 2. Nejlepší výsledky při nízkém ozáření a úhlu dopadu © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 31. 31 2. Spektrum světla vs. úhel dopadu záření  Velké množství vzdušné masy  Malý úhel dopadu záření  Relativní posun spektrální složení slunečního záření v infračerveném spektru (delší vlnové délky)  Odpovídající optimalizované křivky spektrální odezvy CIS  Lepší odezva při částečném zastínění Spektrum světla pří různých úhlech dopadu záření © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 32. 32 Normalizovaná účinnost v závislosti na intenzitě záření © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 33. 33 3. Teplotní stabilita To znamená: Vyšší stabilita produkce energie v případě vysokých teplot modulu Příklad: 70°C tepl. modulu SF-CIS: -13,9% c-Si: -20,3% > o 45% nižší redukce © Solar Frontier Europe GmbH NSP představuje Solar Frontier

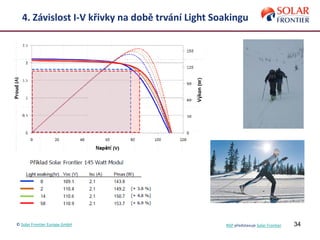

  • 34. 34 4. Závislost I-V křivky na době trvání Light Soakingu © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 35. 35 4. „Light Soaking“ a odolnost  Pokles Pmax 0.5%/rok (10% za 20 let odolnosti), bez poklesu jmenovitého výkonu  Light soaking efekt CIS modulů způsobuje generaci vyššího výkonu než deklarujeme v naších specifikacích © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 36. 36 CIGSBuffer EC EV electron díra defekt Elektrickáenergie Světlo Model efektu absorbce světla  Elektrony se zachytávají na defektech Světlo je absorbováno v článku  Snižuje se šířka pásma zakázaných energií  Elektrony mohou lépe procházet Klesá sériový odpor Zvýšení výkonu! Před LSPo AS RAC10-0071_02 Unrestricted 4. Model efektu absorbce světla © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 37. 37 5. Moduly nepotřebují uzemnění © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 38. 38 6. Celosvětově certifikované produkty a procesy © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 39. 39 7. Splňují RoHS => šetrné k životnímu prostředí  Co je direktiva RoHS?  Zákaz používání nebezpečných substancí Tato direktiva s účinností od 1. Července 2006 zakazuje dodávání elektronických a elektrických zařízení na trh v Evropské Unii pokud obsahující dále specifikované chemické substance a jestliže přesahují níže uvedené hodnoty.  Ačkoliv to není vyžadováno , Solar Frontier je jeden z mála výrobců fotovoltaických modulů, kteří splňují direktivu RoHS  Olovo (Pb) 1,000ppm,  Rtuť (Hg) 1,000ppm,  Kadmium (Cd) 100ppm,  Šestimocný Chrom, (Cr6) 1,000ppm,  Polybromové bifenyly (PBB) 1,000ppm,  Polybromovaný difenyl ethers (PBDE) 1,000ppm © Solar Frontier Europe GmbH NSP představuje Solar Frontier

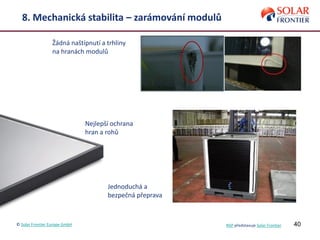

  • 40. 40 8. Mechanická stabilita – zarámování modulů Žádná naštípnutí a trhliny na hranách modulů Nejlepší ochrana hran a rohů Jednoduchá a bezpečná přeprava © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 41. 41 9. Absorpce vs. odraz SF modul a-Si modul EnR Paříž, Duben 2012  Moduly Solar Frontier fotony neodráží, ale přeměňují v energii  Strukturovaný povrch skla snižuje odrazivost a zlepšuje absorpci světla  Vylepšená estetika  Zvýšená bezpečnost  Vyšší účinnost © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 42. 42 10. Vyšší kvalita – technologie zmenšující možnost vzniku vad  Mikrotrhliny  Závažnější pro p-Si než m-Si  Způsobené vadou modulů  „Hlemýždí stopy“  Závažnější pro p-Si než m-Si  Způsobené vadou modulů  PID  Potenciálně indukovaná delaminace Tato nebezpečí u CIS modulů Solar Frontier neexistují díky odlišnosti technologie! © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 43. 43 Reálné provozní podmínky STC není vhodné kritérium pro charakterizaci chování FV modulu na FV instalaci: Po většinu své životnosti musí FV instalace zvládnout intenzitu záření mezi 150 a 850 Watt (dokonce i v ideálním Jižní orientaci!) SF CIS moduly mají vynikající výkonnost přesně za těchto podmínek! Typická FV elektrárna, region Berlín / Německo Realita: 90% pravděpodobnost © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 44. 44 Vyvážená denní distribuce energie Optimalizace udržitelnosti: Vyšší podíl přímo použité energie Vyrovnaná produkce energie: Optimalizace skladování energie (menší baterie – nižší náklady) Modul Maratonec vs Sprintér Chování při Nízké intenzitě/nízkém úhlu dopadu záření: Zvýšení energ. Zisku v ranních a večerních hodinách Teplotní koeficient: lepší zisk v odpoledních hodinách Light Soaking efekt: kWh navíc v průběhu dne © Solar Frontier Europe GmbH NSP představuje Solar Frontier

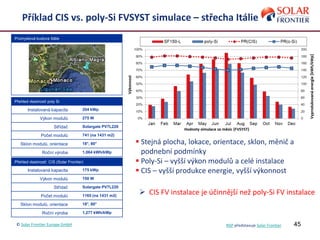

  • 45. 45 Příklad CIS vs. poly-Si FVSYST simulace – střecha Itálie Průmyslová budova Itálie Přehled vlastností poly Si Instalovaná kapacita 204 kWp Výkon modulů 275 W Střídač Solargate PV7L220 Počet modulů 741 (na 1431 m2) Sklon modulů, orientace 18°, 80° Roční výroba 1,064 kWh/kWp Přehled vlastností CIS (Solar Frontier) Instalovaná kapacita 175 kWp Výkon modulů 150 W Střídač Solargate PV7L220 Počet modulů 1165 (na 1431 m2) Sklon modulů, orientace 18°, 80° Roční výroba 1,277 kWh/kWp  Stejná plocha, lokace, orientace, sklon, měnič a podnební podmínky  Poly-Si – vyšší výkon modulů a celé instalace  CIS – vyšší produkce energie, vyšší výkonnost  CIS FV instalace je účinnější než poly-Si FV instalace © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 46. 46 Důvody výhod CIS ve FVSYST simulaci , střecha Itálie Albino Magra – c-Si Albino Magra - CIS © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 47. 47 Co má však význam? Výkonné moduly? … nebo nejvyšší produkce? kWP? kWh/kWp & kWh/ha © Solar Frontier Europe GmbH NSP představuje Solar Frontier

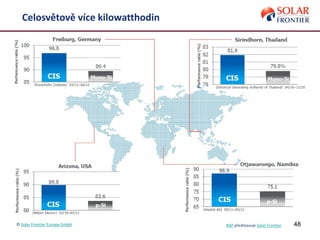

  • 48. 48 Celosvětově více kilowatthodin © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 49. 49 Souhrn výhod produktů a zdůvodnění © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 50. 50© Solar Frontier Europe GmbH Představujeme Solar Frontier Dobré zprávy pro Vás Nahlédnutí (Montéři) Střechy s optimálními podmínkami již mají elektrárny. Koncové zákazníky s „obtížnými střechami“ je těžké přesvědčit, že vhodné solární moduly pro ně prakticky neexistují.
  • 51. 51© Solar Frontier Europe GmbH Představujeme Solar Frontier Dobré zprávy pro VásNahlédnutí (koncový zákazník) „ Vždy jsem si myslel, že má střecha není vhodná pro montáž solárních panelů“
  • 52. 52 USP a výhody pro zákazníky (1) Nejvyšší výnos i za nejhorších podmínek Podmínky na místě nejsou velmi často optimální pro solární instalaci. To například zahrnuje nepříznivou východní/západní orientaci střechy, stín způsobený stromy nebo domem souseda, vysokou teplotou, atd. Se svými CIS tenkostěnnými moduly dosahuje Solar Frontier vysoké účinnosti i za nejhorších podmínek, a proto tak může vyrábět velké množství energie i za takových okolností. To vše je možné díky Light Soaking efektu, mezi jinými.. Tento efekt je srovnatelný se zahříváním motoru, svého nejlepšího výkonu dosáhne za provozní teploty. Díky skvělému chování za nízké intenzity záření mohou CIS moduly pracovat i za brzkých ranních hodin a v pozdních odpoledních hodinách, také jsou schopné zachytit difusní světlo což vede k vyšší produkci energie ve srovnání jinými moduly. Jejich odolnost proti stínění dovoluje dosahovat vysoké účinnosti navzdory stínu způsobeného stromy či budovami v jejich blízkém okolí, nebo listy, například, které padají na povrch modulů. Instalace ve velmi teplých oblastech dosahují vysoké produkce díky nízkému teplotnímu koeficientu. Jakmile vzroste teplota CIS moduly mají nižší ztráty účinnosti konverze než jiné technologie. V případě FV elektráren na poli, je možné zmenšit rozestupy mezi řadami panelů díky toleranci zastínění. Proto může být na dané ploše nainstalován větší výkon. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 53. 53 USP a výhody pro zákazníky (2) Ekologické SF moduly jsou charakteristické vysokou šetrností k životnímu prostředí a podporují myšlenku udržitelnosti solární energie. Odmítnutí použití kadmia a olova znamená, že moduly obsahují materiály, které nejsou škodlivé pro životní prostředí. Solar Frontier je jeden z mála výrobců, kteří souhlasí s direktivou RoHS, proto jsou jejich panely bez obsahu olova a kadmia. Nepoužití lepenkových obalů ale znovupoužitelných obalů, které jsou vratné a znovu použity SF, jsou další pilíře šetrností k životnímu prostředí. Navíc, SF tenkostěnné modlu mají jednu z nejnižších dob energetické návratnosti (DEN) na trhu. Méně než jeden rok trvá modulu než vyrobí stejné množství energie jaké bylo potřeba na jeho výrobu – jiné moduly potřebují 2-3 roky. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 54. 54 USP a výhody pro zákazníky (3) Bezpečnost Nejvyšší výnos Solar Frontier je spojen s nejvyšší možnou bezpečností investice do solární instalace. S Shell a Saudi Adamco je Solar Frontier podporován dvěma důležitými akcionáři , kteří jsou finančně stabilní a mají know-how s ohlédnutím na desítky let zkušeností v odvětví energetiky, a kteří zajistí dlouhodobou angažovanost v odvětví. Solar Frontier má přiměřené zkušenosti ve velkém počtu projektů, jejichž výsledkem je spolupráce se světově největšími EPC: Belectric a Juwi. Solar Frontier dokáže využít své zkušenosti ku prospěchu koncového zákazníka. Dalším zabezpečením je místní reprezentace a kontakt: přítomnost Solar Frontieru v Evropě poskytuje zákazníkům skvělé partnery. Solar Frontier Europe není jen lokální obchodní kancelář, ale evropské centrum operací se všemi potřebnými službami pro podporu zákazníků – služba zákazníkovi, technická podpora, marketing, trénink, . . .. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 55. 55 USP a výhody pro zákazníky (4) Estetičnost Díky homogennímu černému vzhledu CIS moduly vytváří dojem dobré integrace se střechou a okolním prostředím. V mnoha případech je homogenní černá plocha na střeše jejím estetickým vylepšením. V případě polních instalací a také plochých střech, CIS moduly mají přidanou estetickou hodnotu, díky nízkému sklonu a z toho vyplívající lepší integraci do okolí. Jelikož mohou být moduly nainstalovány téměř v rovině, což znamená s nízkým úhlem sklonu, dobře tak zapadnou do prostředí, v němž je FV instalace. V případě polních instalací a rovných střech je možné díky odolnosti vůči zastínění zmenšit vzdálenosti mezi řadami modulů. Z toho vyplívá že v instalací může být připojeno více panelů na omezené ploše a vyhnete se tak rušivému faktoru v prostředí. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 56. 56 Přehled: USP a výhody pro zákazníky Výhody pro zákazníka Důvody / vlastnosti produktu Cílové skupiny - Light soaking efekt - dobré chování při nízké intenzitě záření - odolnost vůči zastínění - nízký teplotní koeficient - malá vzdálenost mezi řadami panelů na polních instalacích a rovných střechách Všichni - Montéři - Vlastníci domů - Farmáři - Průmysloví zákazníci - Epos, komunity, atd - Bez obsahu olova a kadmia - Bez užití lepenky - Znovupoužitelné balení a vlastní systém vrácení - Krátká doba navrácení vynaložené energie, DEN < 1 rok Všichni, obzvláště: - Montéři - Vlastníci domů - Silná partnerství: Shell & Saudi Aramco - Desítky let zkušeností v solární energetice a obchodu - Velké množství FVE v referencích - Nejen obchodní kanceláře, ale celé evropské centrum operací se všemi relevantními funkcemi Všichni, obzvláště: - Montéři - Farmáři - Homogenní černý vzhled - Dobrá integrace na domě a v okolí - Lepší integrace díky nízkému sklonu - Polní instalace a instalace na rovných střechách potřebují menší plochu, protože je mezi řadami potřeba méně místa Všichni, obzvláště: - komunity - Vlastníci domů Nejvyšší zisk i za těch nejhorších podmínek Ekologické Bezpečnost Estetičnost © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 57. 57 Reference © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 58. 58 Střechy domů v obytných oblastech Velká Británie Německo Japonsko Austrálie © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 59. 59 Komerční střešní systémy Velká Británie Německo Itálie Izrael © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 60. 60 FV elektrárny a mikrosítě Největší FVE v Namíbii 1MW FVE Niigata, Japonsko Mikrosíťový systém, Saudská Arábie 28,8MW FVE Bochow, Německo © Solar Frontier Europe GmbH NSP představuje Solar Frontier

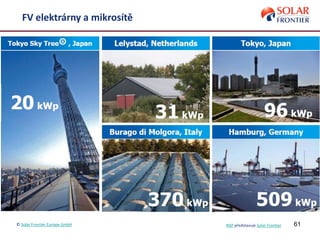

  • 61. 61 FV elektrárny a mikrosítě © Solar Frontier Europe GmbH NSP představuje Solar Frontier

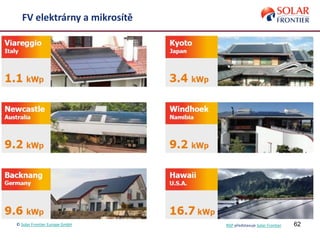

  • 62. 62 FV elektrárny a mikrosítě © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 63. 63 FV elektrárny a mikrosítě © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 64. 64 Důkaz: Celosvětová monitorovací databáze SF monitorované FVE 73,01 MWp SFE ´monitorované FVE 65,08 MWp Průměrný výkon 90,66%  Sbírá relevantní monitorovaná data  Kontroluje spolehlivost a ověřováni  Integruje do hlavního souboru,  Měsíční aktualizace údajů do souboru  Externí a interní hlášení  Analýzy a zprávy na požádání © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 65. 65 Studie vypracovaná neutrálním institutem IWES Fraunhofer, Německo (CIS vs. Mono-Si) Informace o FVE -Místo: IWES Fraunhofer, Německo Technické informace - Datum připojení k síti: Březen, 2011 - Instalovaný výkon: CIS: 145W x 2 kusy, Mono-Si: 180W x 2 kusy -Typ modulů CIS: SF145 Mono-Si © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 66. 66 Studie vypracovaná neutrálním institutem IWES Fraunhofer, Německo (CIS vs. Mono-Si) © Solar Frontier Europe GmbH NSP představuje Solar Frontier Roční výroba o 9,2 % vyšší výroba + Specifická roční výroba Solar Frontier panelů měřená kWh/kWp je téměř o 10 % vyšší než u konkurence. + I přes ideální jižní orientaci konkurenčních panelů je výkon Solar Frontieru lepší + Vyšší úspory a rychlejší amortizace
  • 67. 67 Srovnání u zákazníků (př. 1): BalticSolar, Německo (CIS vs. další technologie) Informace o FVE BalticSolar Místo: Futterkamp, Německo Souřadnice 54°N, 10°E Průměrná intenz. zář. 974,1 kWh/m2/rok Průměrná teplota: 9,0°C (48,2°F) Technické informace Azimut: 130°východ Úhel sklonu: 15° Modul Inst. Výkon (kWp) AC výstup (kWp/kWp) Střídač Potvrzeno, že CIS moduly od SF mají vyšší výkonnost ve srovnání s ostatními technologiemi! © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 68. 68 Informace o FVE BalticSolar Místo: Otjawarongo, Namibie Souřadnice 20,7S, 16,8E Průměrná intenz. zář. 2388 kWh/m2/rok Průměrná teplota: 22,0°C (71,6°F) Technické informace Azimut: 180°sever Úhel sklonu: 22° Střídač: SMA SB1200 Modul Inst. Výkon (kWp) AC výstup (kWp/kWp) Solar Frontier CIS modul vykazuje vyšší výkonnost ve srovnání s poly-Si moduly. Srovnání u zákazníků (př. 2): HopSol, Namíbie Afrika NSP představuje Solar Frontier
  • 69. 69 Informace o FVE Velikost: 9,5 kWp, jižní orientace- i deální pro konkurenci Solar Frontier CIS modul vykazuje vyšší výkonnost ve srovnání s ostatními značkovými panely. Srovnání u zákazníků (př. 2): Twente, Nizozemí NSP představuje Solar Frontier Roční výroba + 12,3 % oproti amorfním panelům + 9,2 % Oproti polykrystalic- kým panelům + 10,6 % oproti monokrystalic- kým panelům

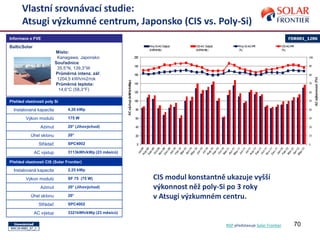

  • 70. 70 Vlastní srovnávací studie: Atsugi výzkumné centrum, Japonsko (CIS vs. Poly-Si) Přehled vlastností poly Si Instalovaná kapacita 4,20 kWp Výkon modulů 175 W Azimut 20° (Jihovýchod) Úhel sklonu 20° Střádač SPC4002 AC výstup 3113kWh/kWp (23 měsíců) Informace o FVE BalticSolar Místo: Kanagawa, Japonsko Souřadnice 35,5°N, 139,3°W Průměrná intenz. zář. 1204,5 kWh/m2/rok Průměrná teplota: 14,6°C (58,3°F) Přehled vlastností CIS (Solar Frontier) Instalovaná kapacita 2,25 kWp Výkon modulů SF 75 (75 W) Azimut 20° (Jihovýchod) Úhel sklonu 20° Střádač SPC4002 AC výstup 3321kWh/kWp (23 měsíců) CIS modul konstantně ukazuje vyšší výkonnost něž poly-Si po 3 roky v Atsugi výzkumném centru. NSP představuje Solar Frontier
  • 71. 71 Přehled vlastností CIS (Solar Frontier) Instalovaná kapacita 550 kW Výkon modulů SF 130-L (130W) Azimut 0° (Jih) Úhel sklonu 20° Střádač SMA SC 500CP AC výstup 1183kWh/kWp (12 měsíců) Informace o FVE Wildflecken Místo: Wildflecken, Německo Souřadnice 50,4°N, 9,9°E Průměrná intenz. zář. 1049 kWh/m2/rok Průměrná teplota: 8,0°C Solar Frontier CIS modul vykazuje výkonnost v průměru vyšší než 95% a dokonce překračuje 100%. FV elektrárna na poli (př. 1): Wildflecken, Německo © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 72. 72 FV elektrárna na poli (př. 2): Východní Bavorsko, Německo Přehled vlastností CIS (Solar Frontier) Instalovaná kapacita 1740 kW Výkon modulů SF87H-EX-B (87,5W) Azimut 0° (Jih) Úhel sklonu 20° Střádač Power One PVI-Central- 300-TL x 5 AC výstup 2011kWh/kWp (22 měsíců) Informace o FVE Wildflecken Místo: Východní Bavorsko, Německo Průměrná intenz. zář. 1087 kWh/m2/rok Průměrná teplota: 9,5°C Solar Frontier CIS modul vykazuje výkonnost v průměru vyšší než 90% a dokonce i v takových sněžných oblastech jako je Východní Bavorsko. © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 73. 73 Přehled vlastností CIS (Solar Frontier) Instalovaná kapacita 11,8 kW Výkon modulů SF 140-L (140W) Azimut 0° (Jih) Úhel sklonu 20° Střádač SMA STP 17000TL AC výstup 483 kWh/kWp (17 měsíců) Informace o FVE Kitzingen Místo: Kitzingen, Německo Souřadnice 49,7°N, 10,1°E Průměrná intenz. zář. 1060 kWh/m2/rok Průměrná teplota: 9,96°C Solar Frontier CIS modul vykazuje výkonnost vyšší než 95%. Aktuální data najdete zde: http://www.solar-frontier.solar-monitoring.de/ Příklad z monitoringu: Kitzingen, Německo © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 74. 74 http://www.solar-frontier.eu Solar Frontier EUROPE má vlastní webové stránky – speciálně pro Vás.  Živý monitoring Srovnávací studie zprávy technologie, detaily produktů ….a mnohem více! © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 75. 75© Solar Frontier Europe GmbH Dobré zprávy pro Vás NSP představuje Solar Frontier
  • 76. 76© Solar Frontier Europe GmbH Vždycky bude někdo, kdo to dokáže levněji NSP představuje Solar Frontier
  • 77. 77 Navíc: Informace o logistice © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 78. 78 Nákladní uspořádání kontejneru Modul Paleta Balení Připraveno na převoz Rozměry – cm (in.) 125,7 x 97,7 x 3,5 132,5 x 110 x 120 132,5 x 110 x 120 (Délka x Výška x Šířka) (49,5 x 38,5 x 1,4) (52 x 43 x 47) (52 x 43 x 47) Hmotnost - kg (lbs) 20 (44) 513 (1100) 40 (88) 553 (1188) © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 79. 79 Nákladní uspořádání přívěsu Typ návěsu # modulů # palet (hmotnost) Celková hmotnost Celkem kWp (SF130W) Celkem kWp (SF130W) Celkem kWp (SF130W) Celkem kWp (SF130W) Celkem kWp (SF130W) Standardní návěs 1100 44 (553 kg) 24 tun 143,0 154,0 159,5 165,0 170,5 © Solar Frontier Europe GmbH NSP představuje Solar Frontier
  • 80. 80 Kontakty © Solar Frontier Europe GmbH NSP představuje Solar Frontier Obchodní kancelář Kunovice Ing. Jana Kluková Obchod a projekty Tel: +420 602 669 818 E-mail: klukova@nobility.cz Obchodní zastoupení Slovensko Ing. Martin Lahký Obchod Tel: +421 915 135 260 E-mail: lahky@nobility.cz Obchodní kancelář Praha Ing. Martin Chalupský Business manager Tel: +420 724 752 702 E-mail: martin@nobility.cz Sklad a servis: Nobility Solar Projects a.s. Holzova 10b, CZ-628 00 Brno Tel: +420 725 427 774 Email: servis@nobility.cz
