Pembuatan program dengan menggunakan aplikasi softlathe.

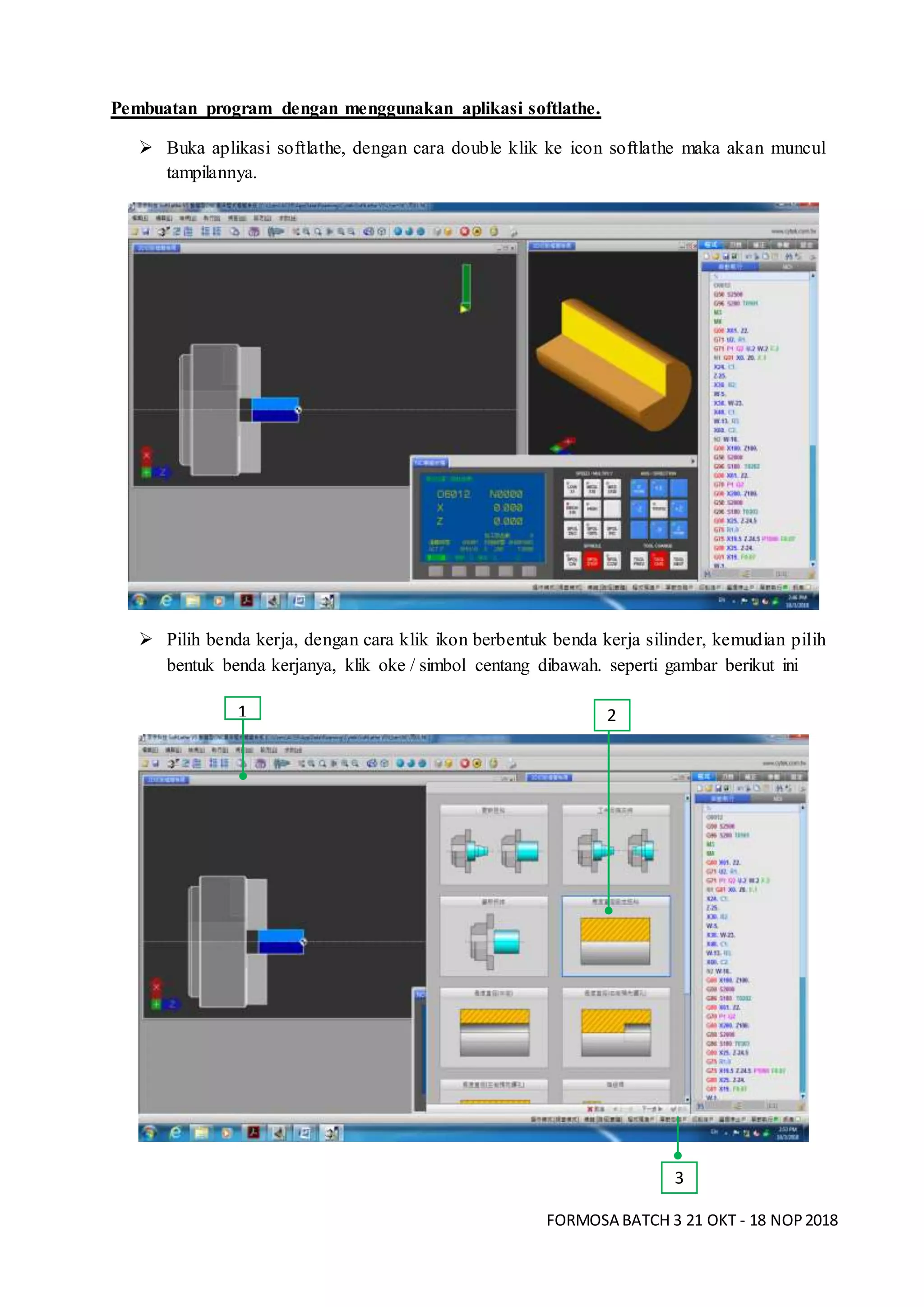

 Buka aplikasi softlathe, dengan cara double klik ke icon softlathe maka akan muncul
tampilannya.
 Pilih benda kerja, dengan cara klik ikon berbentuk benda kerja silinder, kemudian pilih
bentuk benda kerjanya, klik oke / simbol centang dibawah. seperti gambar berikut ini
1 2
3

2. FORMOSA BATCH 3 21 OKT - 18 NOP2018
 Setelah memilih benda kerja selanjutnya menentukan dimensi benda kerja meliputi
panjang dan diameter benda kerjanya. kemudian klik centang / oke.
 setelah mengatur dimensi benda kerja, selanjutnya atur batas pencekaman benda kerja
agar pada saat program dijalankan di mesin, pergerakan pisau tidak terbentur chuck.
batas pencekaman benda kerjanya 18-23 mm.kemudian klik simulasi, klik oke, dan
terakhir klik centang.
1
2
1
2 34

3. FORMOSA BATCH 3 21 OKT - 18 NOP2018
 langkah selanjutnya adalah menentukan jenis-jenis pisau yang digunakan. urutan
langkahnya seperti pada gambar.
 apabila sudah menentukan jenis pisau, kemudian atur parameter pisaunya, urutan seperti
pada gambar.
1
2
3
1 2

4. FORMOSA BATCH 3 21 OKT - 18 NOP2018

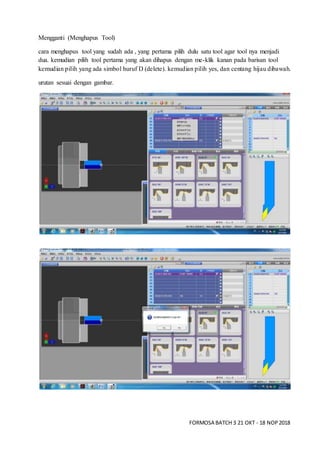

Mengganti (Menghapus Tool)
cara menghapus tool yang sudah ada , yang pertama pilih dulu satu tool agar tool nya menjadi
dua. kemudian pilih tool pertama yang akan dihapus dengan me-klik kanan pada barisan tool
kemudian pilih yang ada simbol huruf D (delete). kemudian pilih yes, dan centang hijau dibawah.
urutan sesuai dengan gambar.

5. FORMOSA BATCH 3 21 OKT - 18 NOP2018
 Pilih tool yang akan digunakan, sesuai dengan fungsinya. dengan urutan pisau 1 pisau
rata dengan tipe SVJB 93- SVJB R/L 2020 K16, kemudian pisau rata kedua SVVC-
SVVC 2020 K16, pisau ketiga yaitu pisau alur dengan tipe CZCP- CZCP 2020 X3, pisau
keempat yaitu pisau ulir CXGNR- CXGNR 2020. kemudian klik simbol centang hijau.
1
2

6. FORMOSA BATCH 3 21 OKT - 18 NOP2018

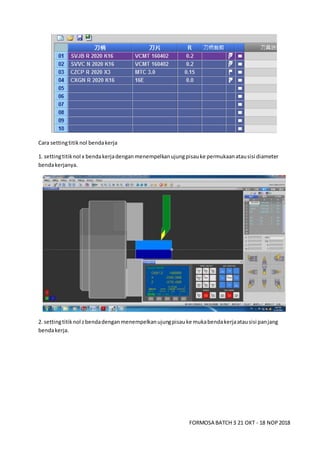

Cara settingtitiknol bendakerja
1. settingtitiknol x bendakerjadenganmenempelkanujungpisauke permukaanatausisi diameter
bendakerjanya.
2. settingtitiknol zbendadenganmenempelkanujungpisauke mukabendakerjaatausisi panjang
bendakerja.

7. FORMOSA BATCH 3 21 OKT - 18 NOP2018

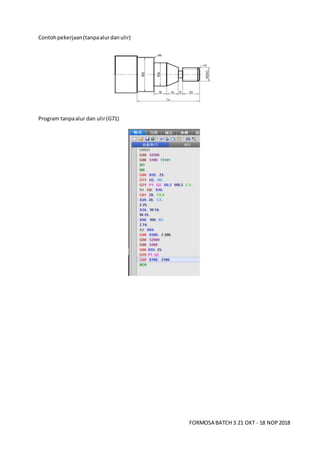

Contohpekerjaan(tanpaalurdanulir)
Program tanpaalur dan ulir(G71)

8. FORMOSA BATCH 3 21 OKT - 18 NOP2018
PROSESPERTAMA OTOMATIS
Tahap keduapembentukanmuka/wajahbndakerja

9. FORMOSA BATCH 3 21 OKT - 18 NOP2018

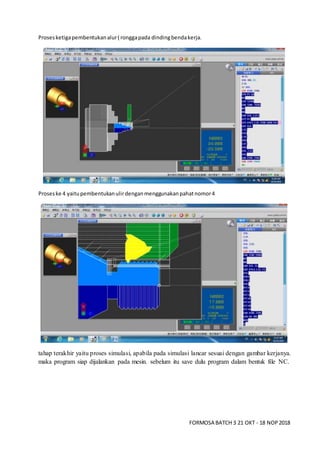

Prosesketigapembentukanalur( ronggapada dindingbendakerja.
Proseske 4 yaitupembentukanulirdenganmenggunakanpahatnomor4
tahap terakhir yaitu proses simulasi, apabila pada simulasi lancar sesuai dengan gambar kerjanya.
maka program siap dijalankan pada mesin. sebelum itu save dulu program dalam bentuk file NC.
