應用 Sikuli 在 Android 設備上執行自動化測試
文档讨论了使用 Sikuli 进行 Android 设备自动化测试的流程和技术。Sikuli 利用图像识别而非传统的组件属性抓取，简化了 GUI 测试的操作。最后，强调混合使用两种方法以提高测试效率。
應用 Sikuli 在 Android 設備上執行自動化測試
- 1. Mark Chang -‐ 測試開發部 應用 Sikuli 在 Android 設備上執行自動化測試
- 2. • What is GUI Testing? • Sikuli • Apply Sikuli to Android automation testing • Demo: Android pattern unlock • Conclusion • Q A Outline
- 3. • GUI testing is a test of the application’s user interface and verification if the application functions work correctly. What is GUI Testing?

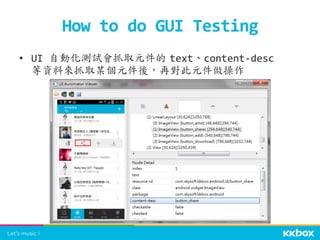

- 4. • UI 自動化測試會抓取元件的 text、content-‐desc 等資料來抓取某個元件後，再對此元件做操作 How to do GUI Testing
- 5.

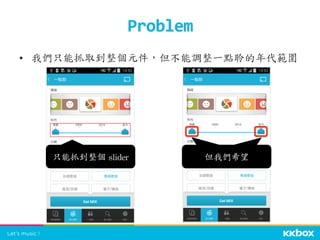

- 6. • 我們只能抓取到整個元件，但不能調整一點聆的年代範圍 Problem 只能抓到整個 slider 但我們希望
- 7. How do we solve this problem?

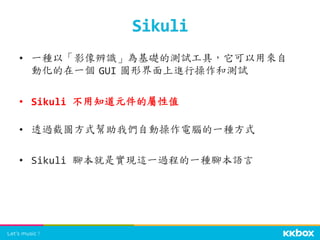

- 8. • 一種以「影像辨識」為基礎的測試工具，它可以用來自 動化的在一個 GUI 圖形界面上進行操作和測試 • Sikuli 不用知道元件的屬性值 • 透過截圖方式幫助我們自動操作電腦的一種方式 • Sikuli 腳本就是實現這一過程的一種腳本語言 Sikuli
- 9. • 作者: 張琮翔 Tsung-‐Hsiang Chang • 教育背景 – 博士: 麻省理工學院，電腦科學與人工智慧實驗室 – 碩士與學士: 台灣大學資訊工程研究所 • Sikuli 論文發表在「User Interface Software and Technology」會議上(人機互動領域) • Sikuli: Using GUI Screenshots for Search and Automation Sikuli
- 10. • 可執行於 Windows、Mac OS 和 Linux 作業系統 • Script language: Jython • Applications – It can interact with many types of UI elements – More complex scripts can respond to screen events Sikuli

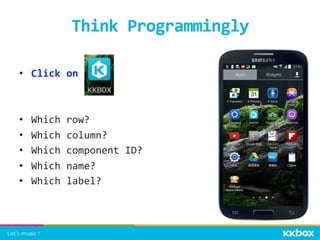

- 11. • Click on • Which row? • Which column? • Which component ID? • Which name? • Which label? Think Programmingly

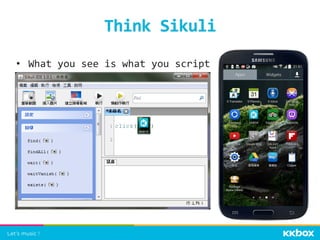

- 12. Think Sikuli • What you see is what you script

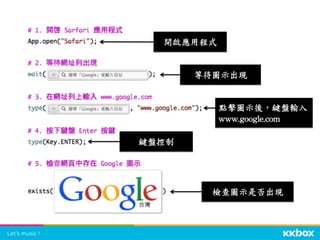

- 13. 開啟應用程式 等待圖示出現 點擊圖示後，鍵盤輸入 www.google.com 鍵盤控制 檢查圖示是否出現

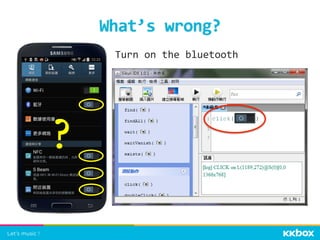

- 14. What’s wrong? ? Turn on the bluetooth
- 15.

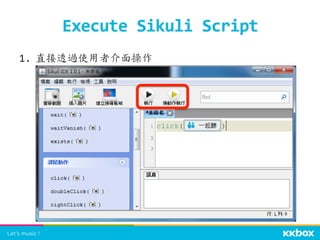

- 16. 1. 直接透過使用者介面操作 Execute Sikuli Script
- 17.

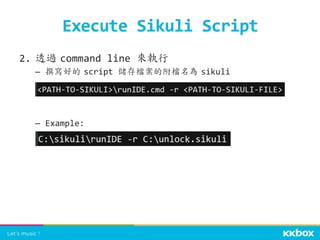

- 18. 2. 透過 command line 來執行 – 撰寫好的 script 儲存檔案的附檔名為 sikuli – Example: Execute Sikuli Script

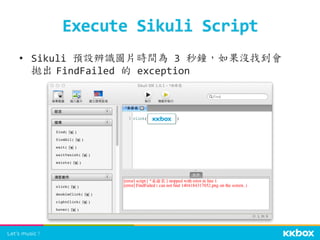

- 19. Execute Sikuli Script • Sikuli 預設辨識圖片時間為 3 秒鐘，如果沒找到會 拋出 FindFailed 的 exception

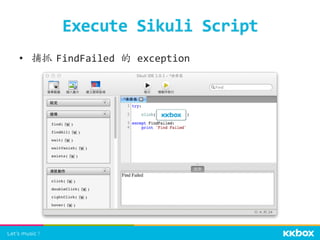

- 20. Execute Sikuli Script • 捕抓 FindFailed 的 exception
- 21. How to apply Sikuli to Android automation testing
- 22. How to operate android smartphone through the computer

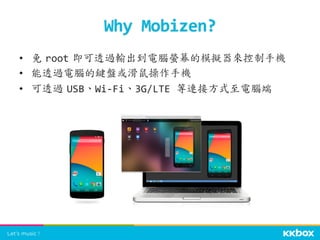

- 23. • 免 root 即可透過輸出到電腦螢幕的模擬器來控制手機 • 能透過電腦的鍵盤或滑鼠操作手機 • 可透過 USB、Wi-‐Fi、3G/LTE 等連接方式至電腦端 Why Mobizen?

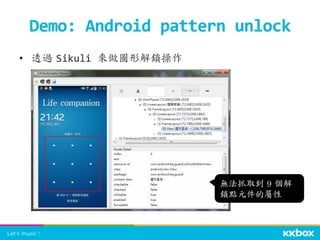

- 24. • 透過 Sikuli 來做圖形解鎖操作 Demo: Android pattern unlock 無法抓取到 9 個解 鎖點元件的屬性
- 25.

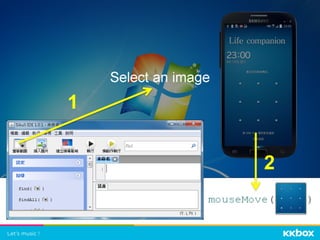

- 26. • Sikuli 系統預設選取的位置為圖片中心點 • 我們須調整點選目標元件的目標位置偏移 Demo: Android pattern unlock

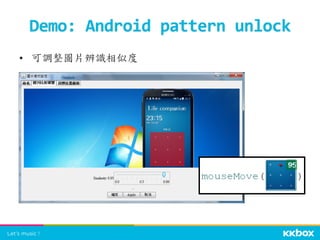

- 27. • 可調整圖片辨識相似度 Demo: Android pattern unlock

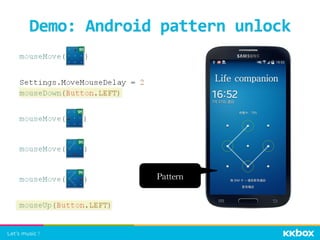

- 28. Demo: Android pattern unlock Pattern
- 29. Demo: Android pattern unlock Demo

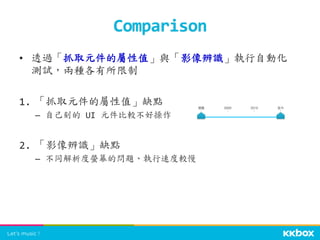

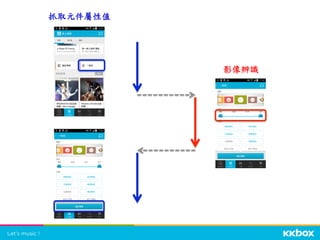

- 30. • 透過「抓取元件的屬性值」與「影像辨識」執行自動化 測試，兩種各有所限制 1. 「抓取元件的屬性值」缺點 – 自己刻的 UI 元件比較不好操作 2. 「影像辨識」缺點 – 不同解析度螢幕的問題、執行速度較慢 Comparison
- 31.

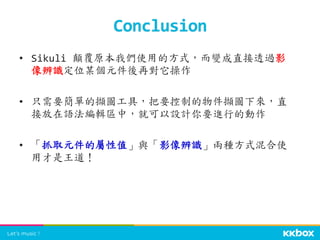

- 32. • Sikuli 顛覆原本我們使用的方式，而變成直接透過影 像辨識定位某個元件後再對它操作 • 只需要簡單的擷圖工具，把要控制的物件擷圖下來，直 接放在語法編輯區中，就可以設計你要進行的動作 • 「抓取元件的屬性值」與「影像辨識」兩種方式混合使 用才是王道！ Conclusion
