Session 37 Transportforum Bo Olofsson

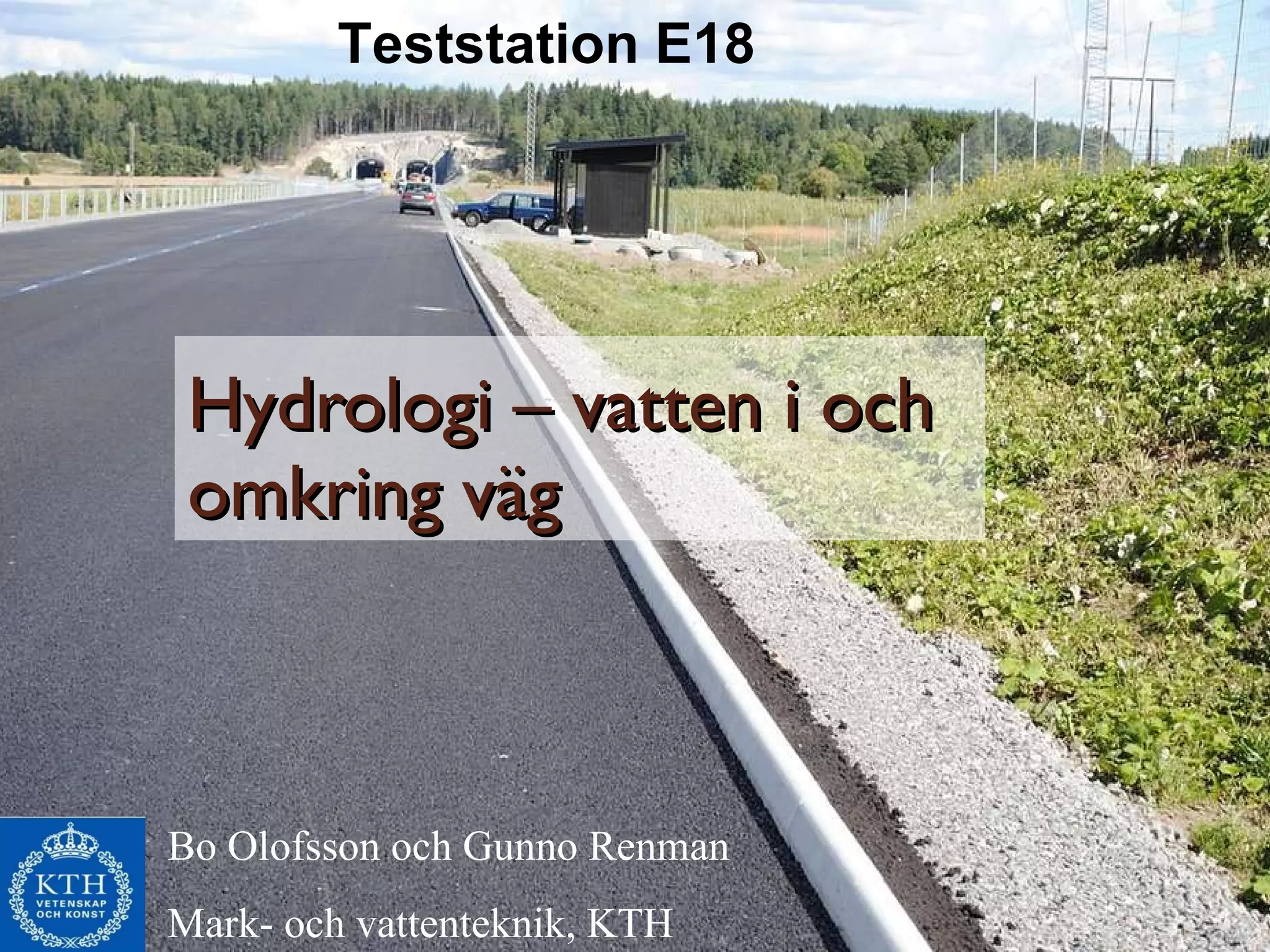

1. Hydrologi – vatten i och omkring väg Teststation E18 Bo Olofsson och Gunno Renman Mark- och vattenteknik, KTH

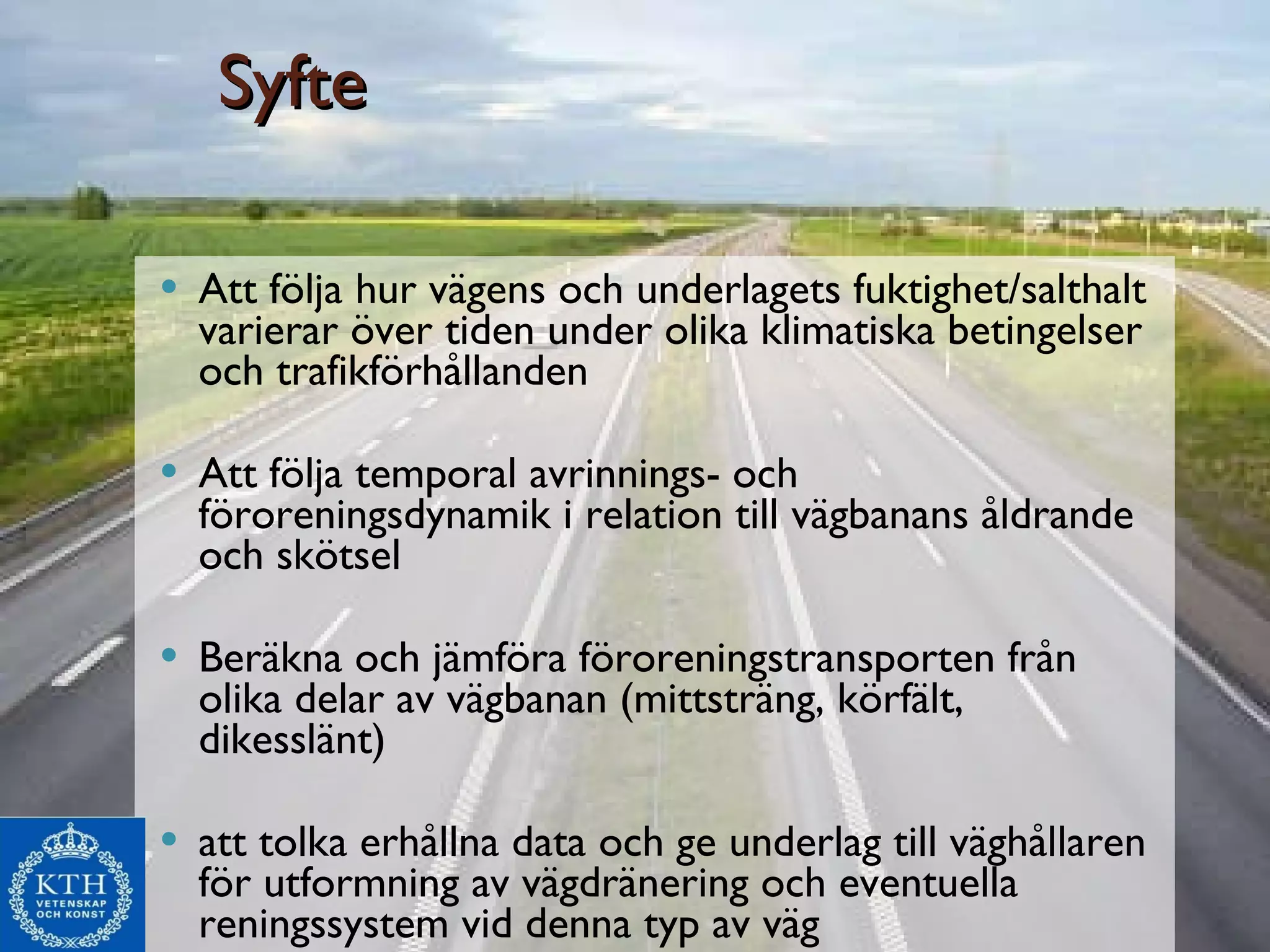

2. Syfte Att följa hur vägens och underlagets fuktighet/salthalt varierar över tiden under olika klimatiska betingelser och trafikförhållanden Att följa temporal avrinnings- och föroreningsdynamik i relation till vägbanans åldrande och skötsel Beräkna och jämföra föroreningstransporten från olika delar av vägbanan (mittsträng, körfält, dikesslänt) att tolka erhållna data och ge underlag till väghållaren för utformning av vägdränering och eventuella reningssystem vid denna typ av väg

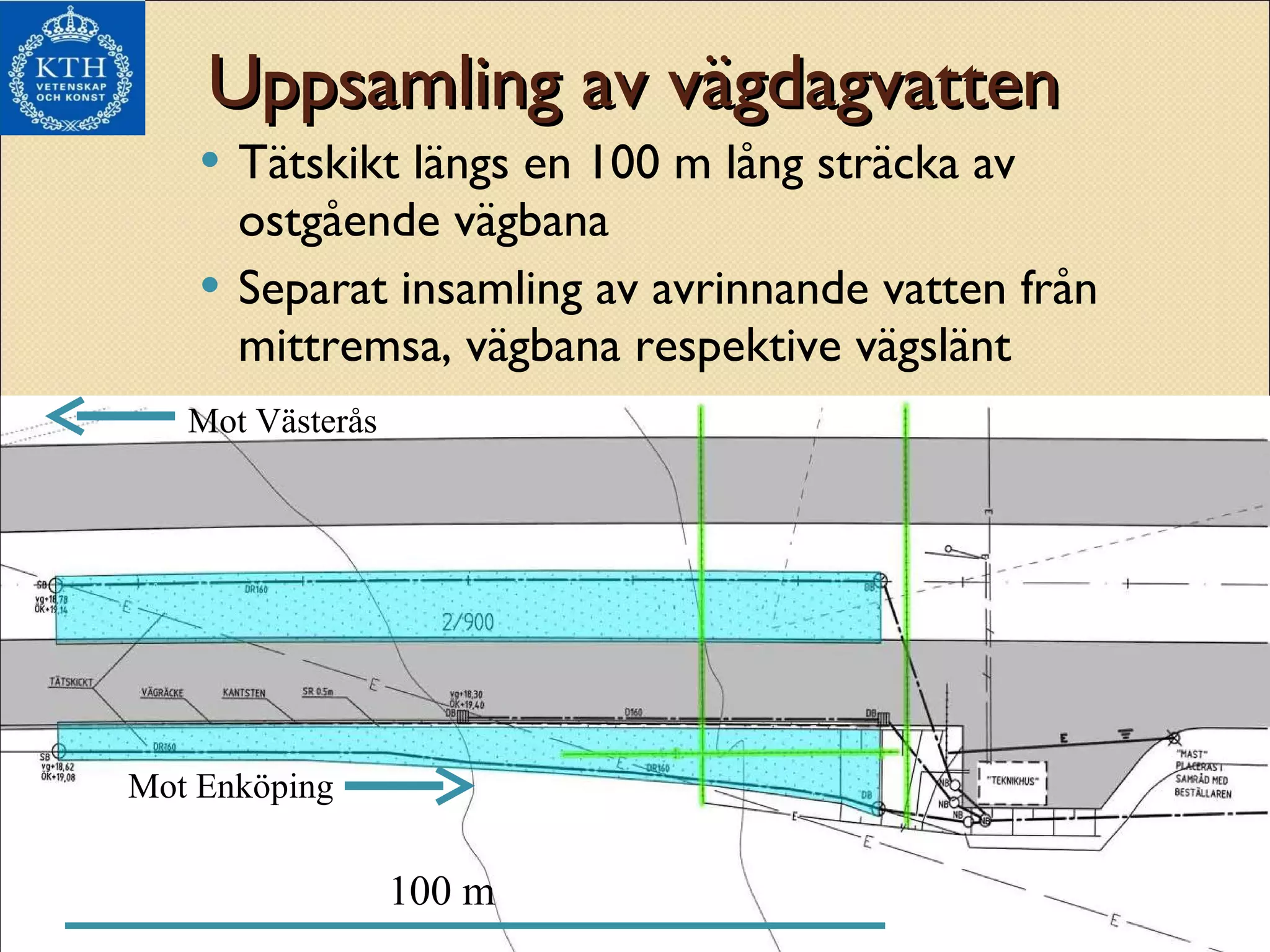

3. Uppsamling av vägdagvatten Tätskikt längs en 100 m lång sträcka av ostgående vägbana Separat insamling av avrinnande vatten från mittremsa, vägbana respektive vägslänt Mot Västerås Mot Enköping 100 m

4. Tätskikt

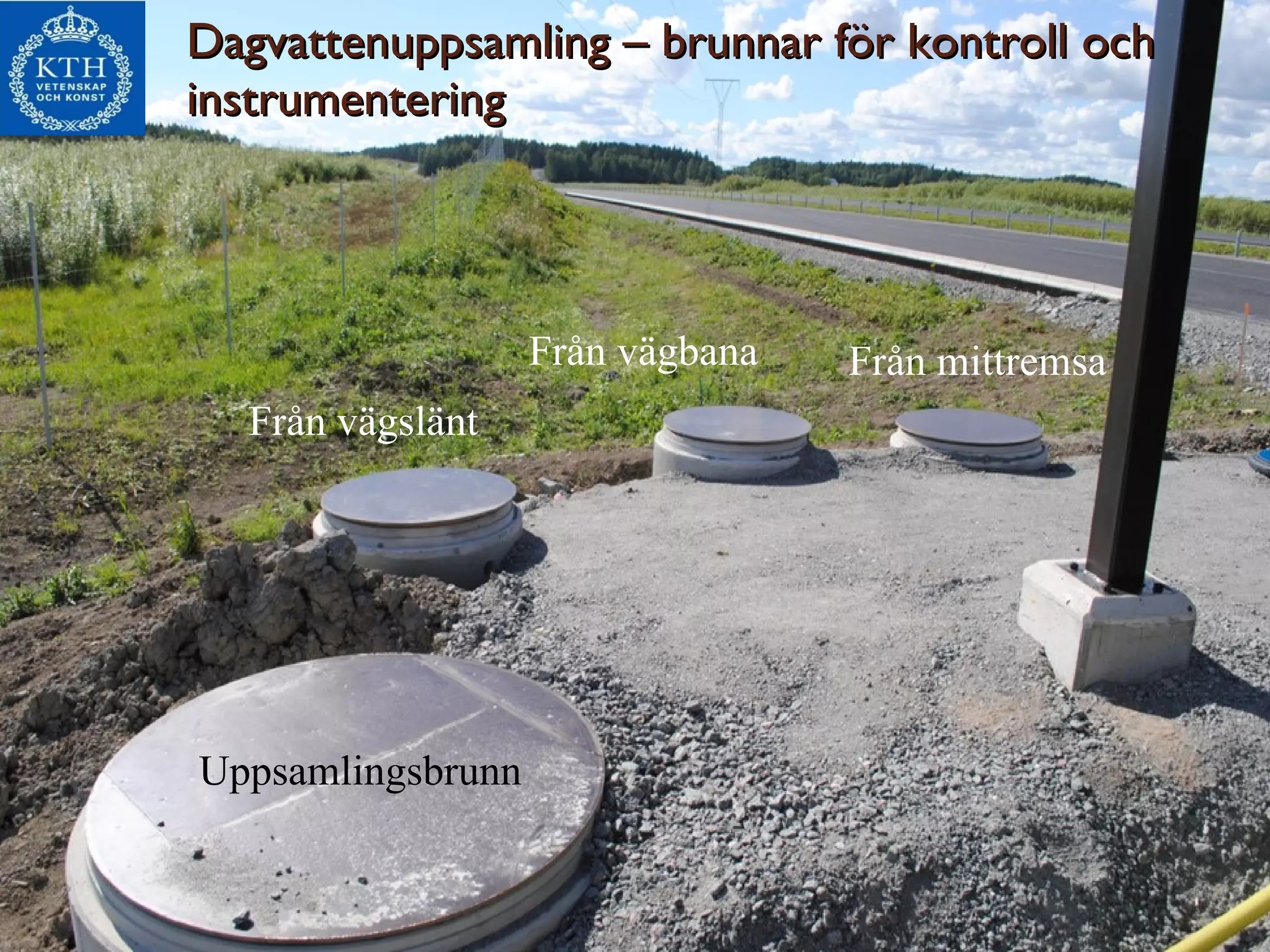

5. Dagvattenuppsamling – brunnar för kontroll och instrumentering Från mittremsa Från vägbana Från vägslänt Uppsamlingsbrunn

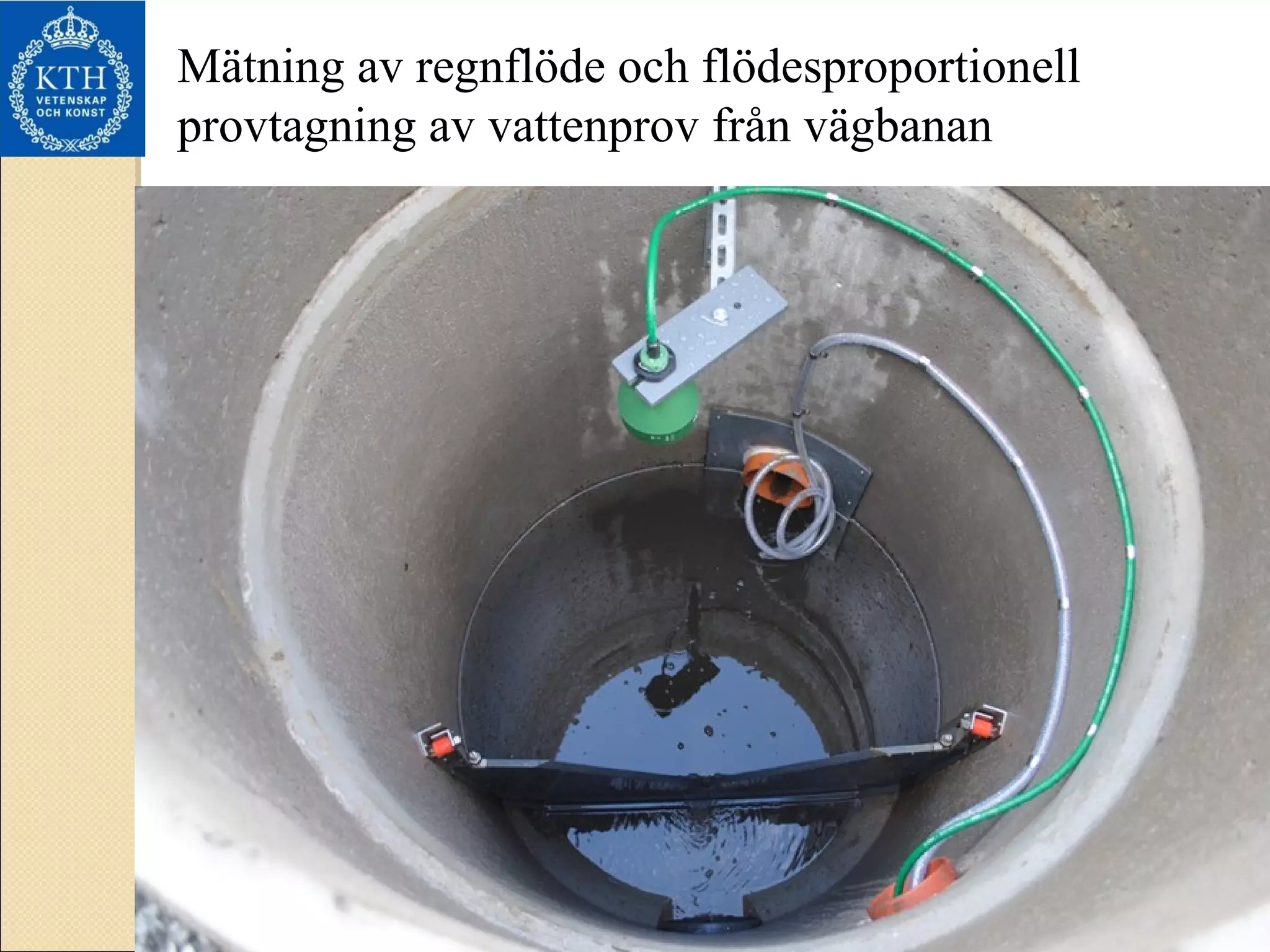

6. Mätning av regnflöde och flödesproportionell provtagning av vattenprov från vägbanan

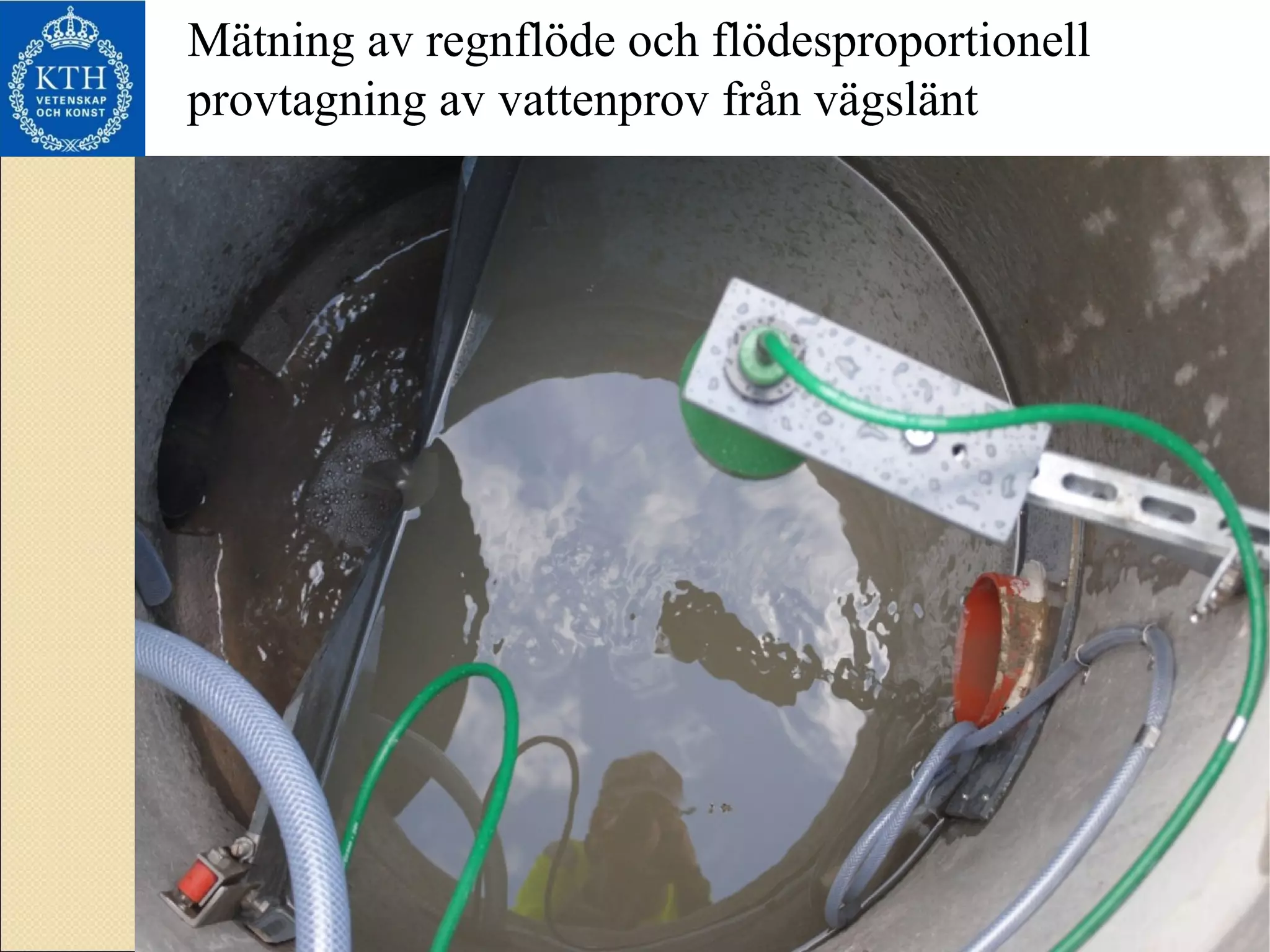

7. Mätning av regnflöde och flödesproportionell provtagning av vattenprov från vägslänt

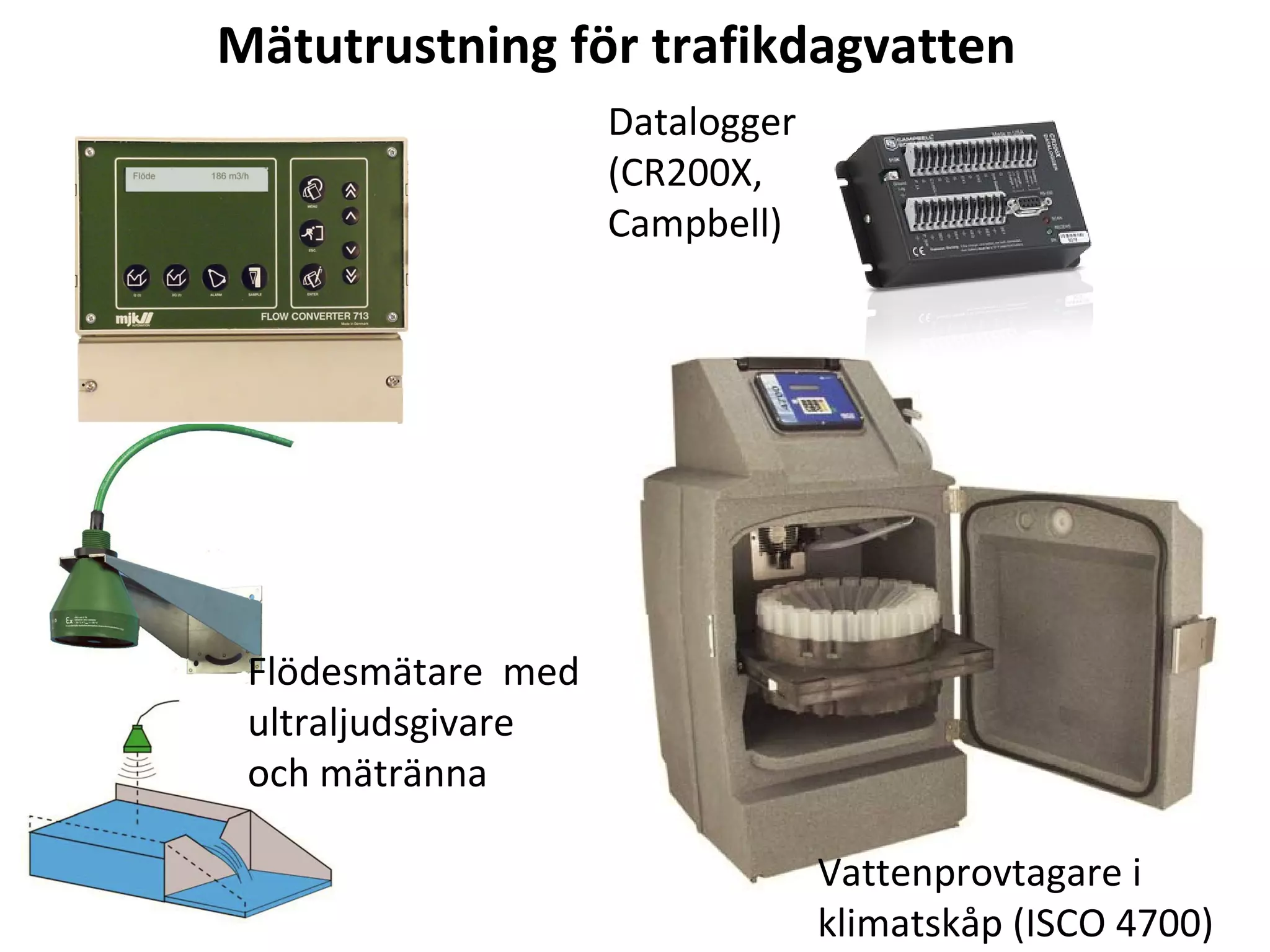

8. Mätutrustning för trafikdagvatten Flödesmätare med ultraljudsgivare och mätränna Vattenprovtagare i klimatskåp (ISCO 4700) Datalogger (CR200X, Campbell)

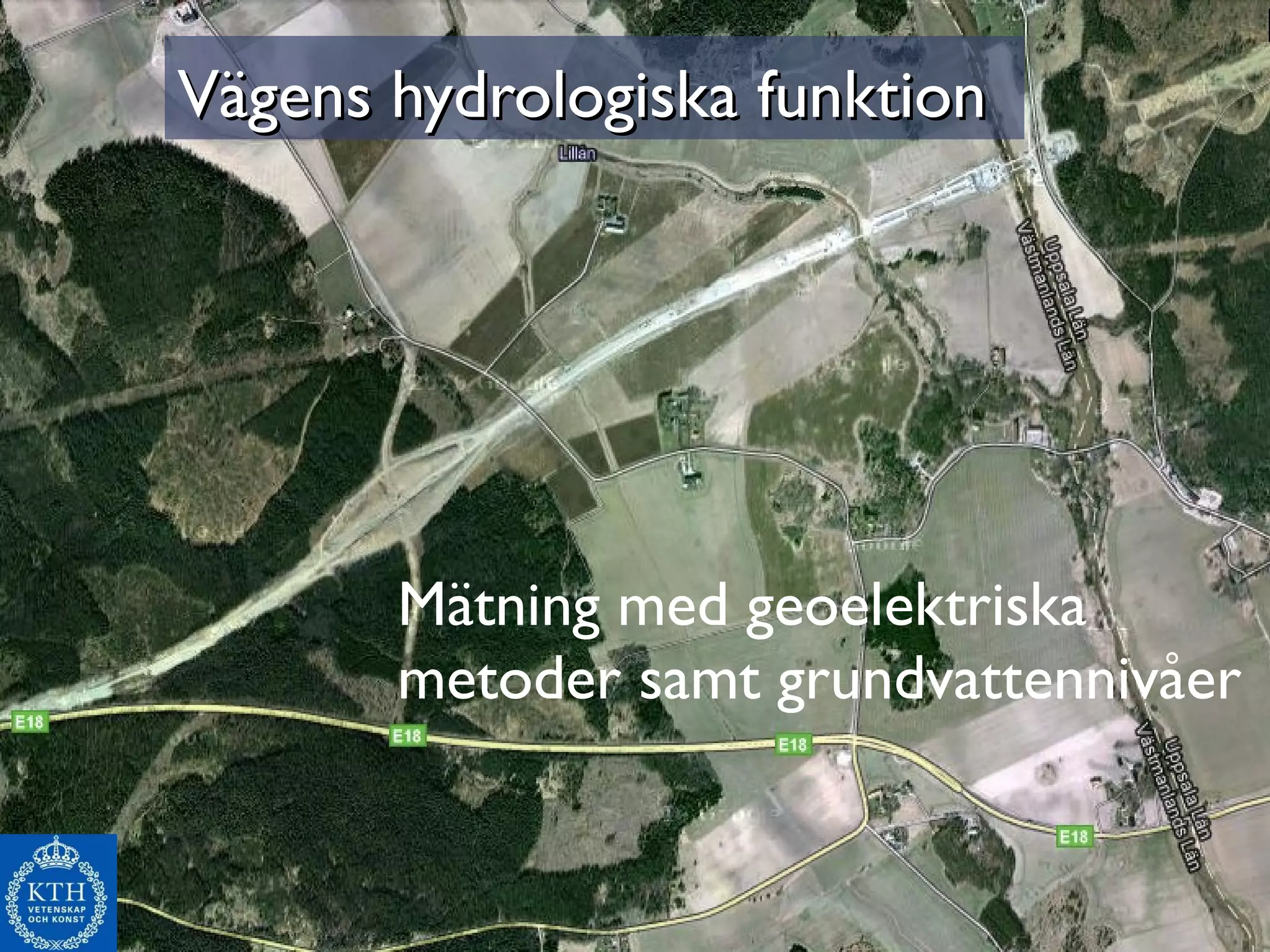

9. Vägens hydrologiska funktion Mätning med geoelektriska metoder samt grundvattennivåer

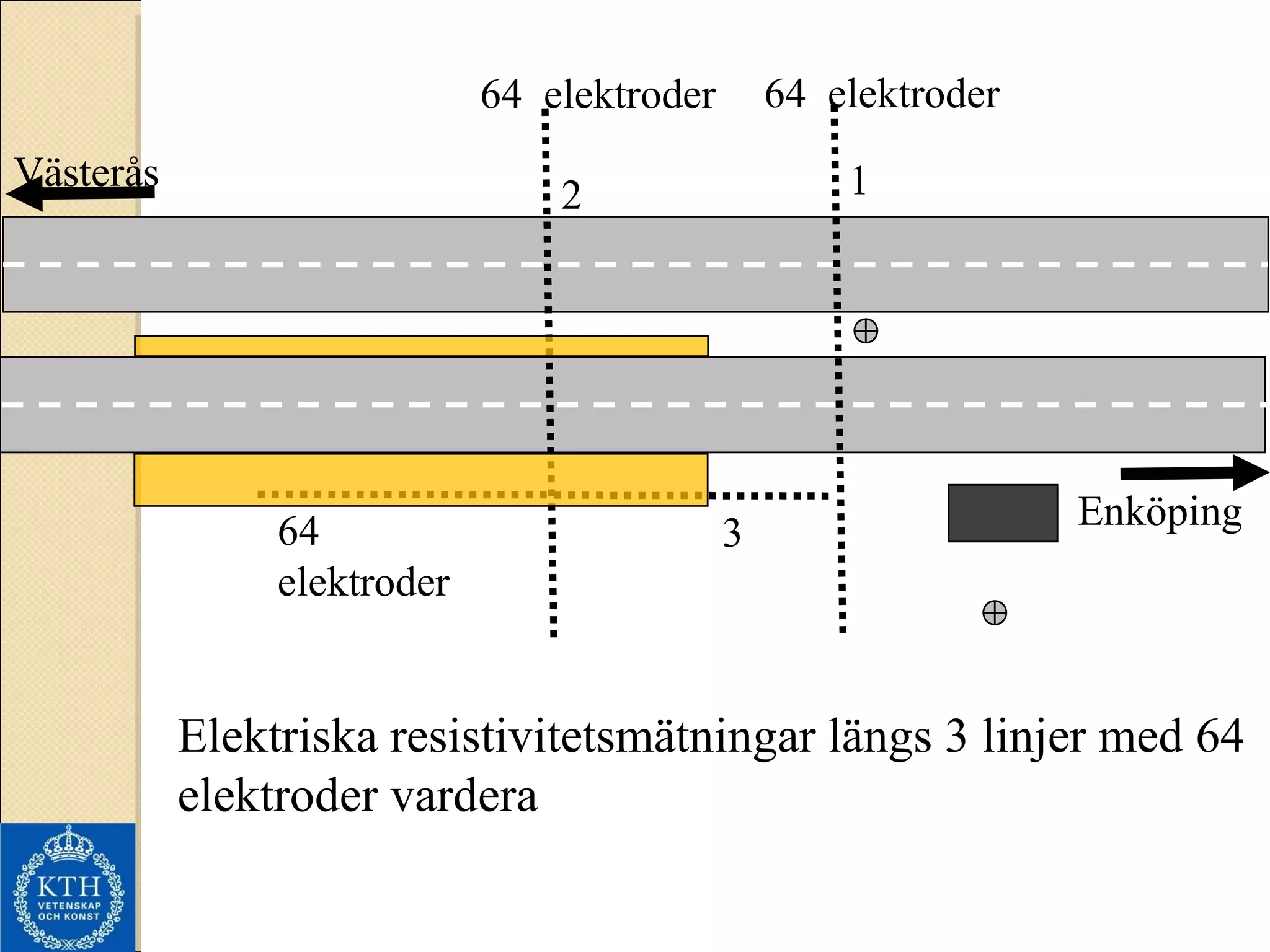

10. Elektriska resistivitetsmätningar längs 3 linjer med 64 elektroder vardera 64 elektroder 64 elektroder 64 elektroder 1 2 3 Enköping Västerås

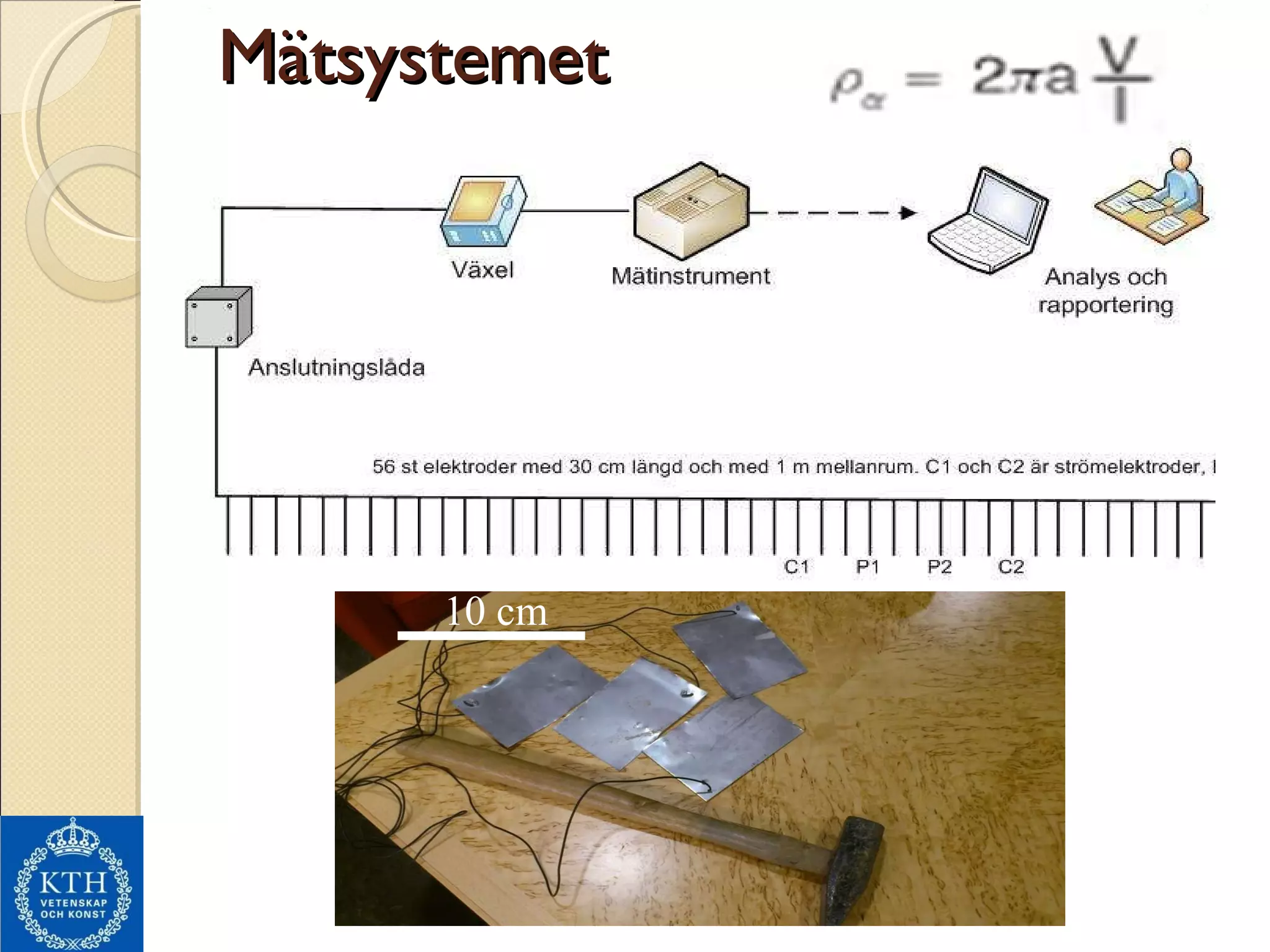

11. Mätsystemet 10 cm

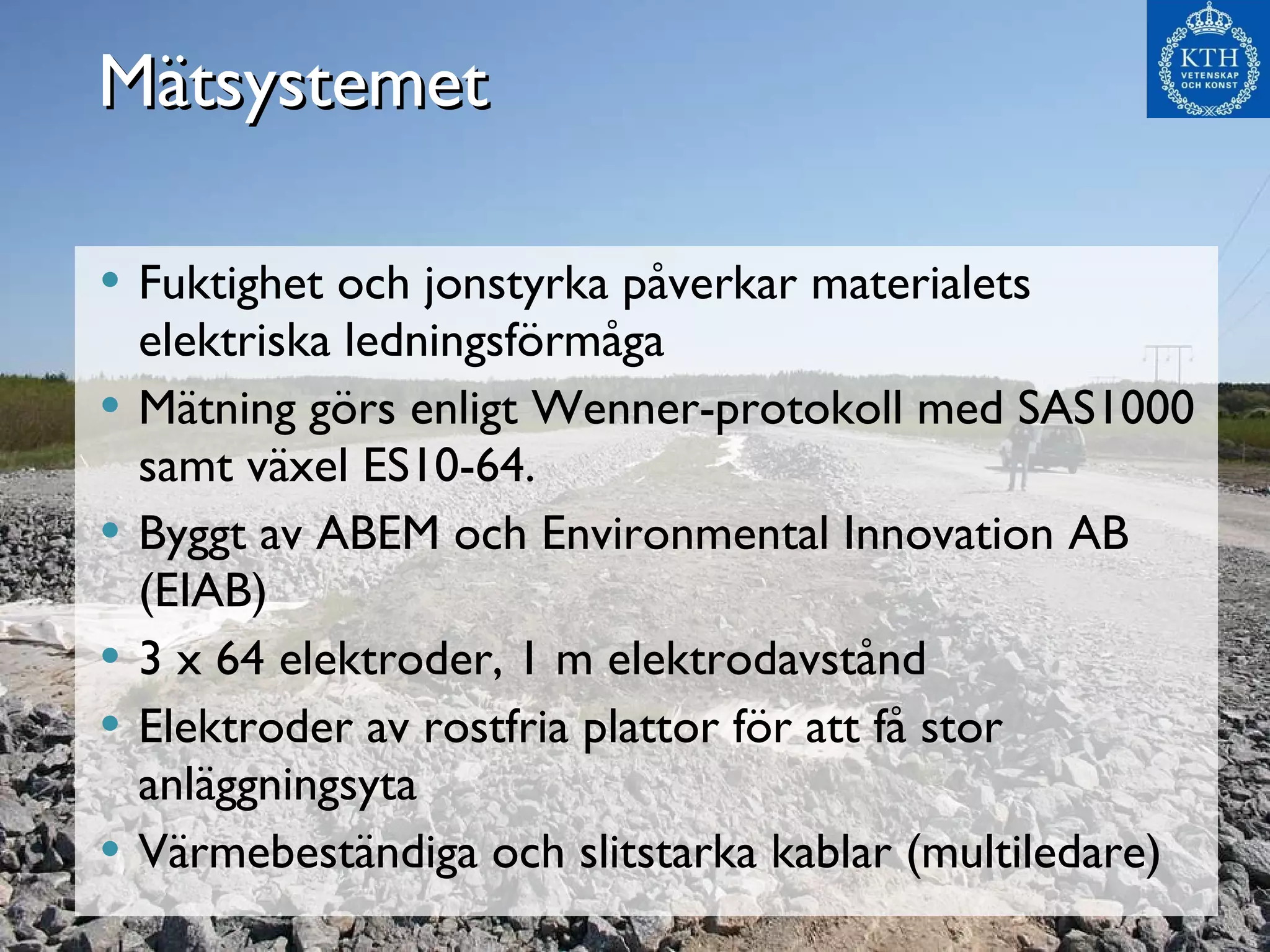

12. Mätsystemet Fuktighet och jonstyrka påverkar materialets elektriska ledningsförmåga Mätning görs enligt Wenner-protokoll med SAS1000 samt växel ES10-64. Byggt av ABEM och Environmental Innovation AB (EIAB) 3 x 64 elektroder, 1 m elektrodavstånd Elektroder av rostfria plattor för att få stor anläggningsyta Värmebeständiga och slitstarka kablar (multiledare)

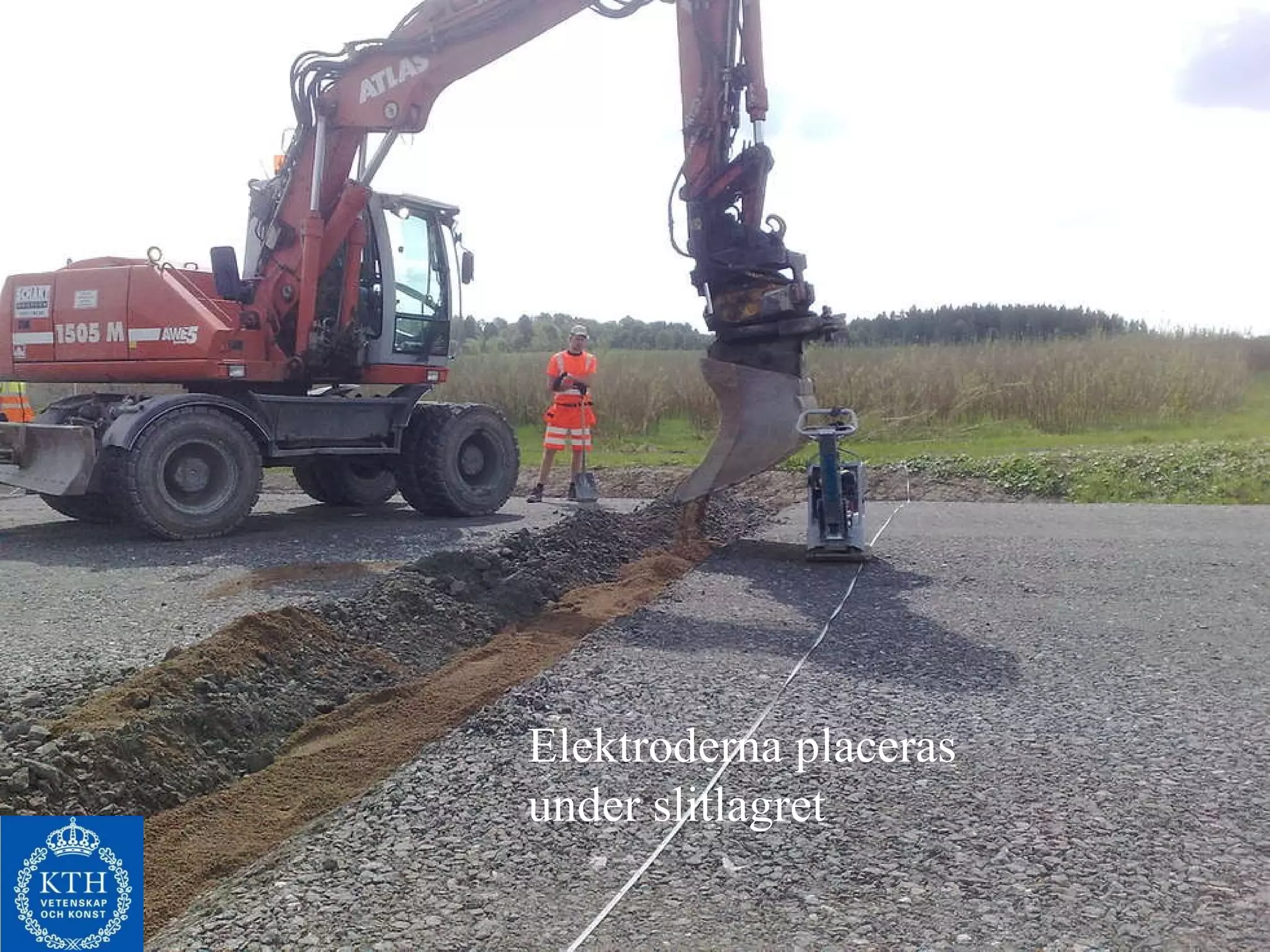

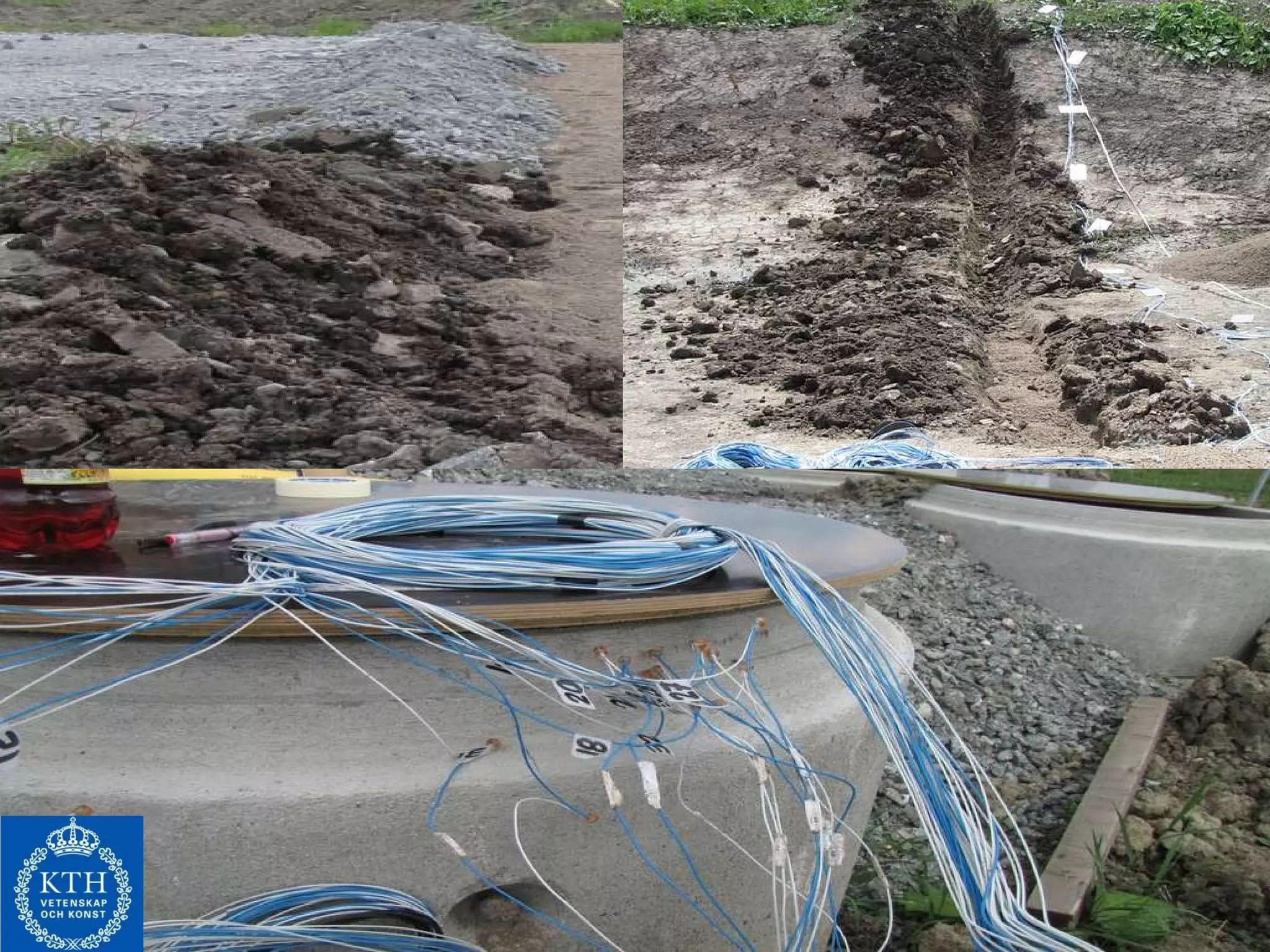

13. Elektroderna placeras under slitlagret

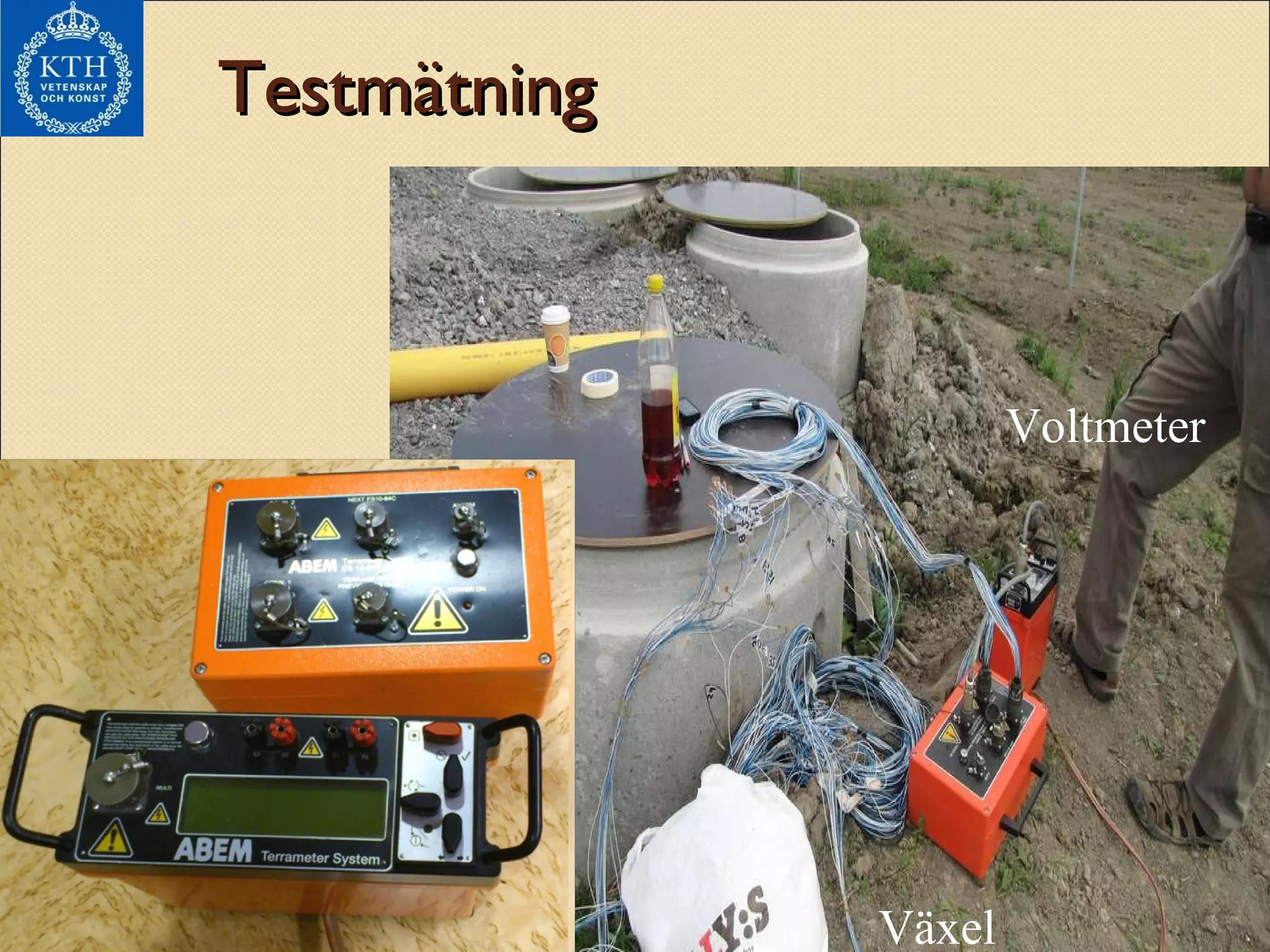

14. Testmätning Växel Voltmeter

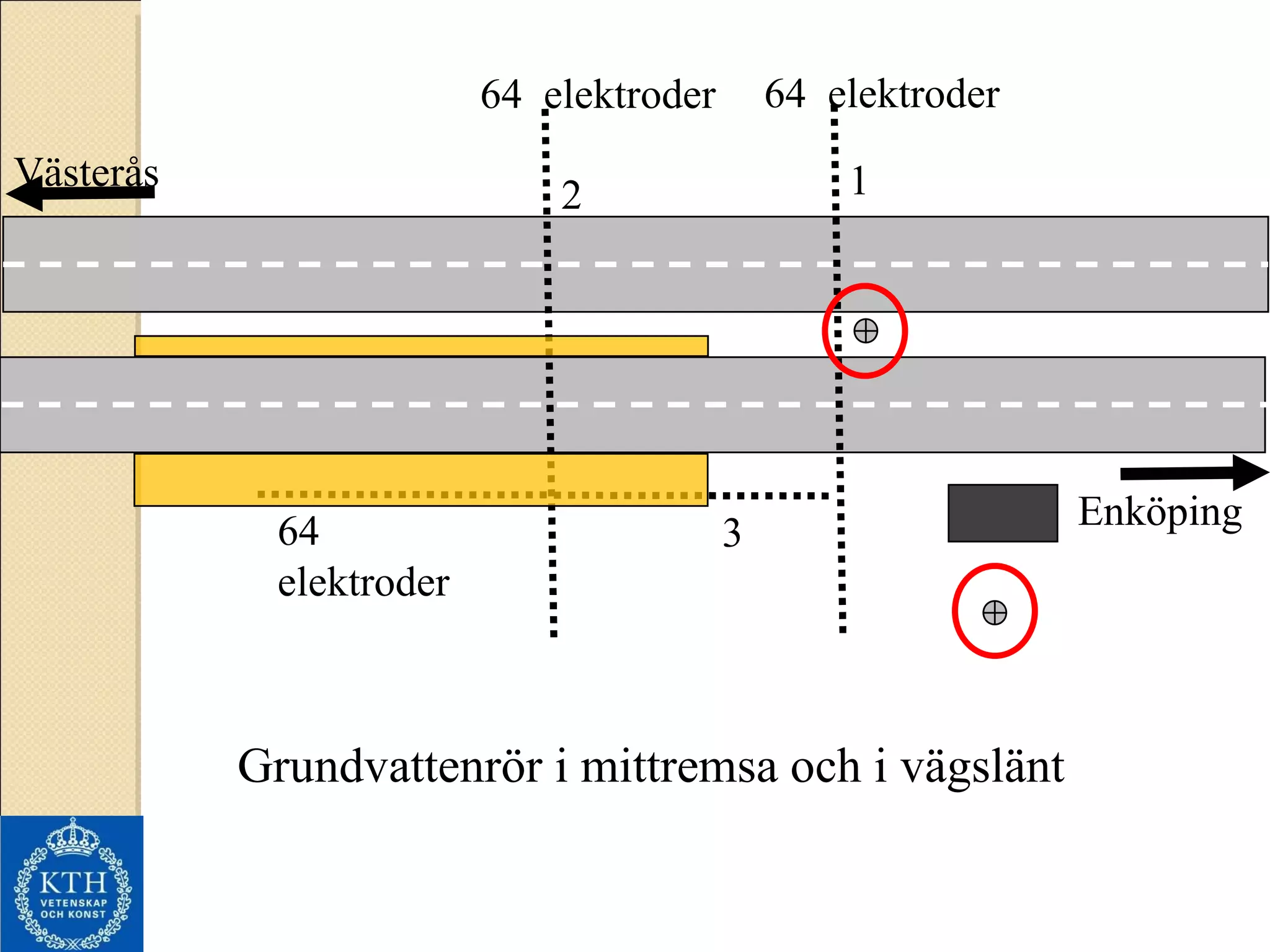

16. Grundvattenrör i mittremsa och i vägslänt 64 elektroder 64 elektroder 64 elektroder 1 2 3 Enköping Västerås

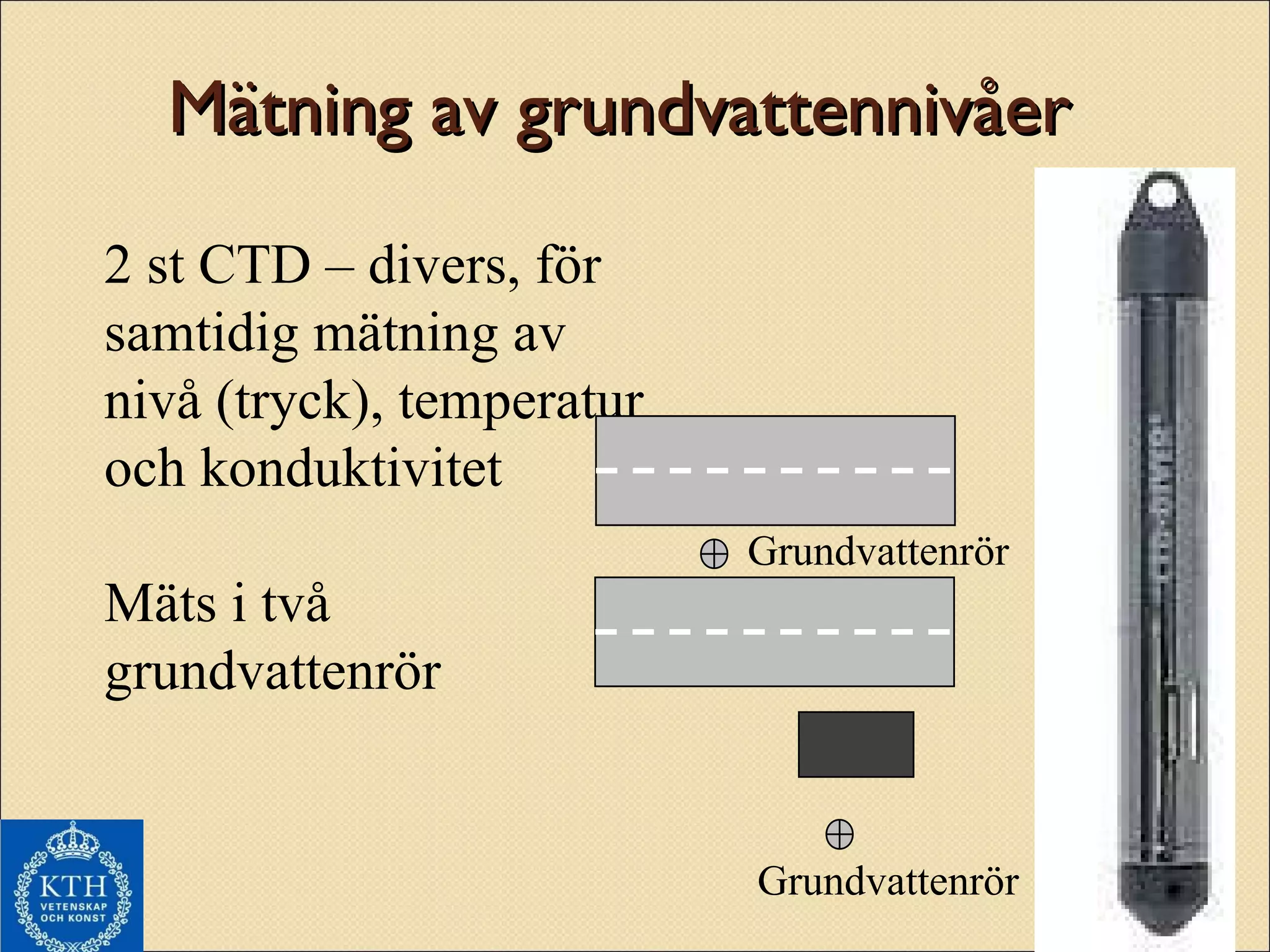

17. Mätning av grundvattennivåer 2 st CTD – divers, för samtidig mätning av nivå (tryck), temperatur och konduktivitet Mäts i två grundvattenrör Grundvattenrör Grundvattenrör

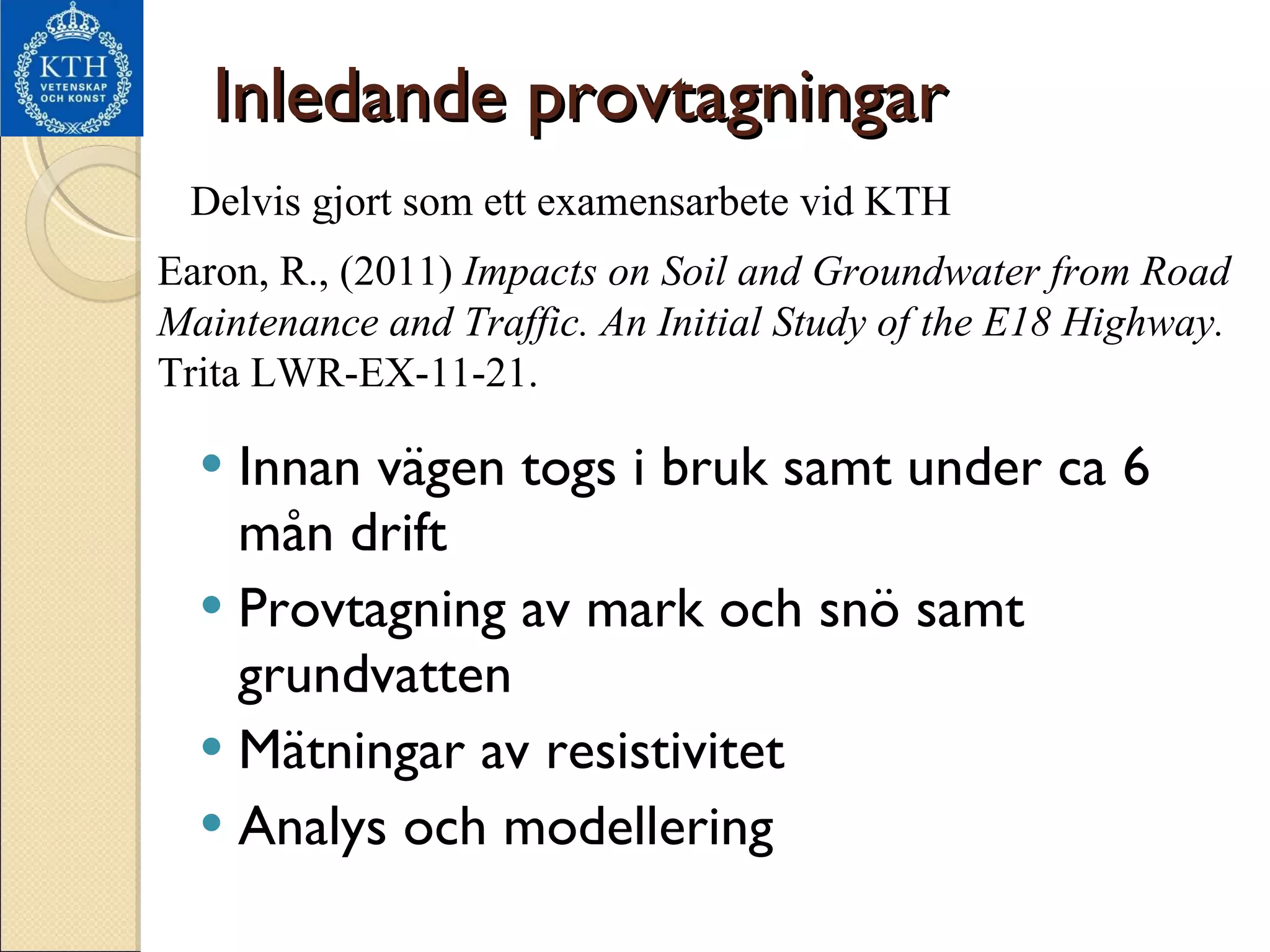

18. Inledande provtagningar Innan vägen togs i bruk samt under ca 6 mån drift Provtagning av mark och snö samt grundvatten Mätningar av resistivitet Analys och modellering Delvis gjort som ett examensarbete vid KTH Earon, R., (2011) Impacts on Soil and Groundwater from Road Maintenance and Traffic. An Initial Study of the E18 Highway. Trita LWR-EX-11-21.

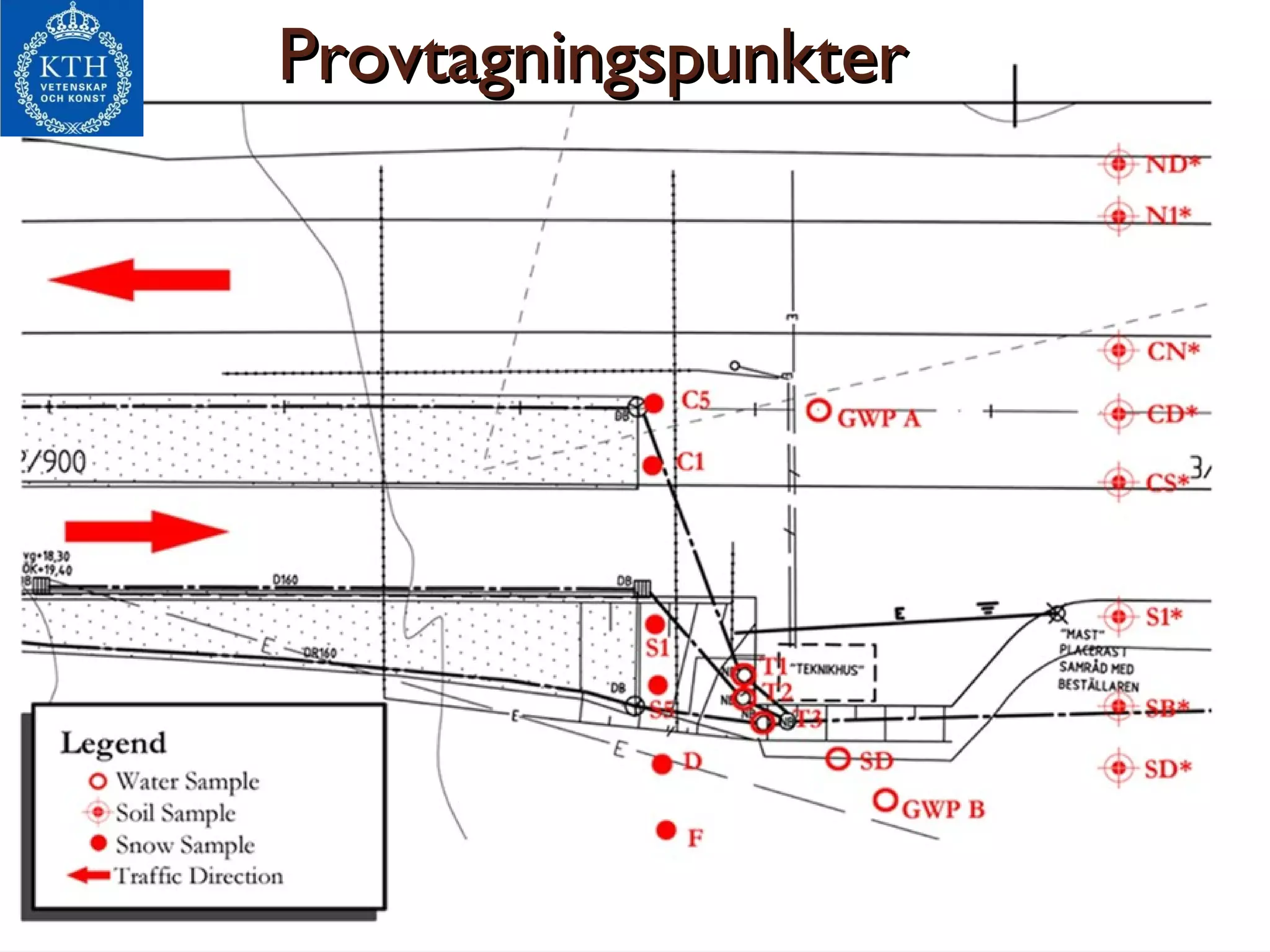

19. Provtagningspunkter

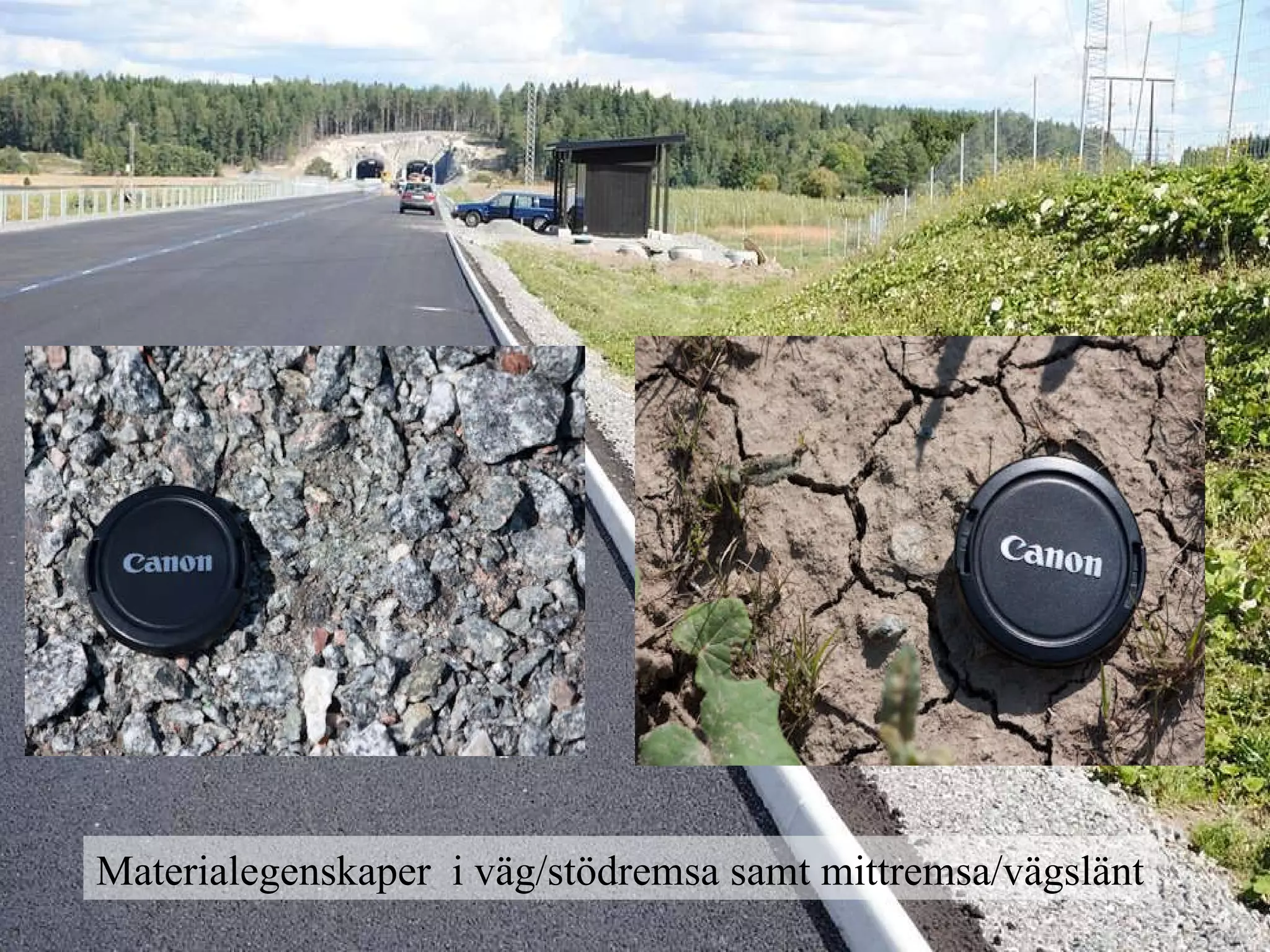

20. Materialegenskaper i väg/stödremsa samt mittremsa/vägslänt

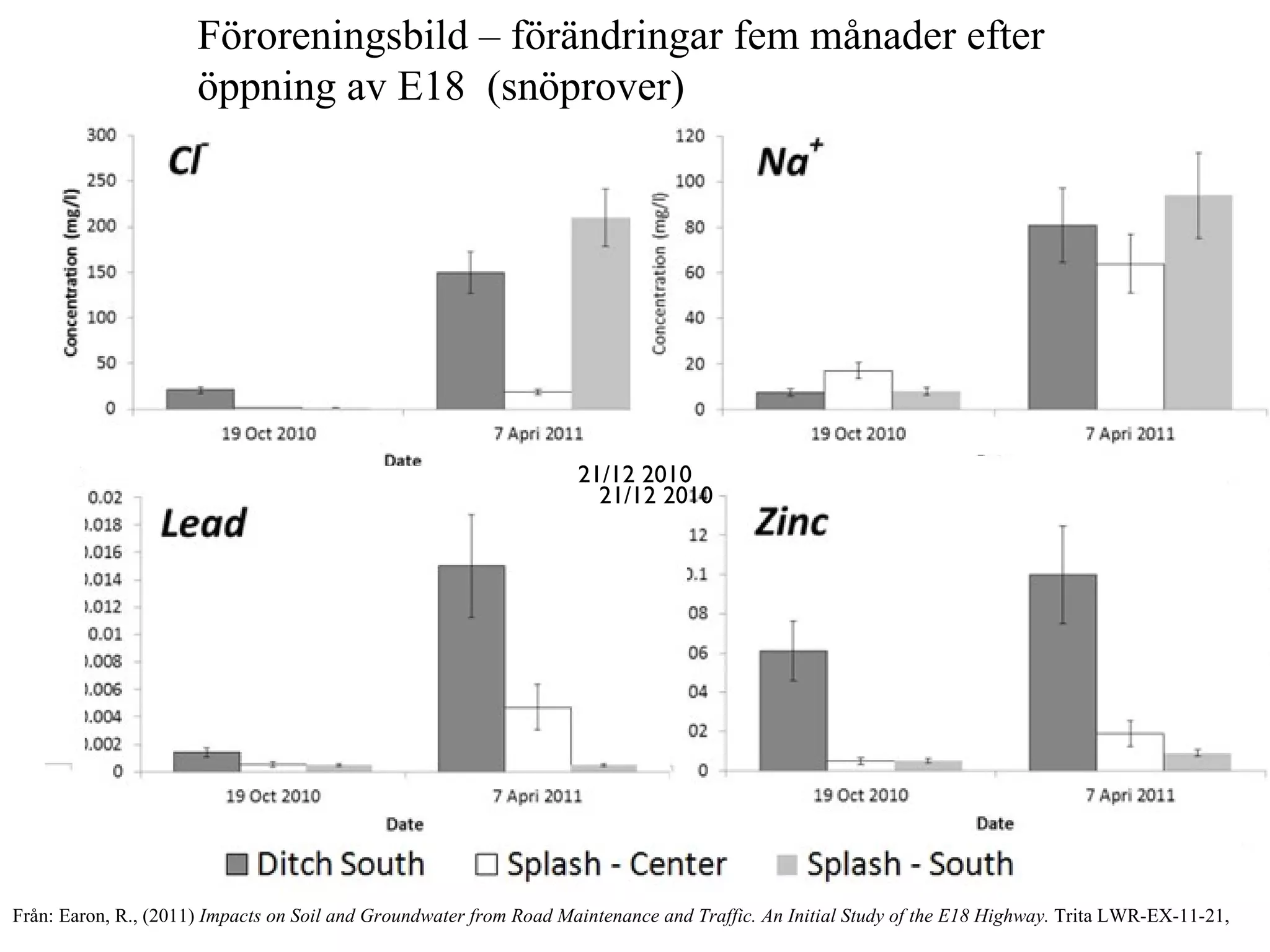

21. Föroreningsbild – förändringar fem månader efter öppning av E18 (snöprover) Från: Earon, R., (2011) Impacts on Soil and Groundwater from Road Maintenance and Traffic. An Initial Study of the E18 Highway. Trita LWR-EX-11-21, 21/12 2010 21/12 2010

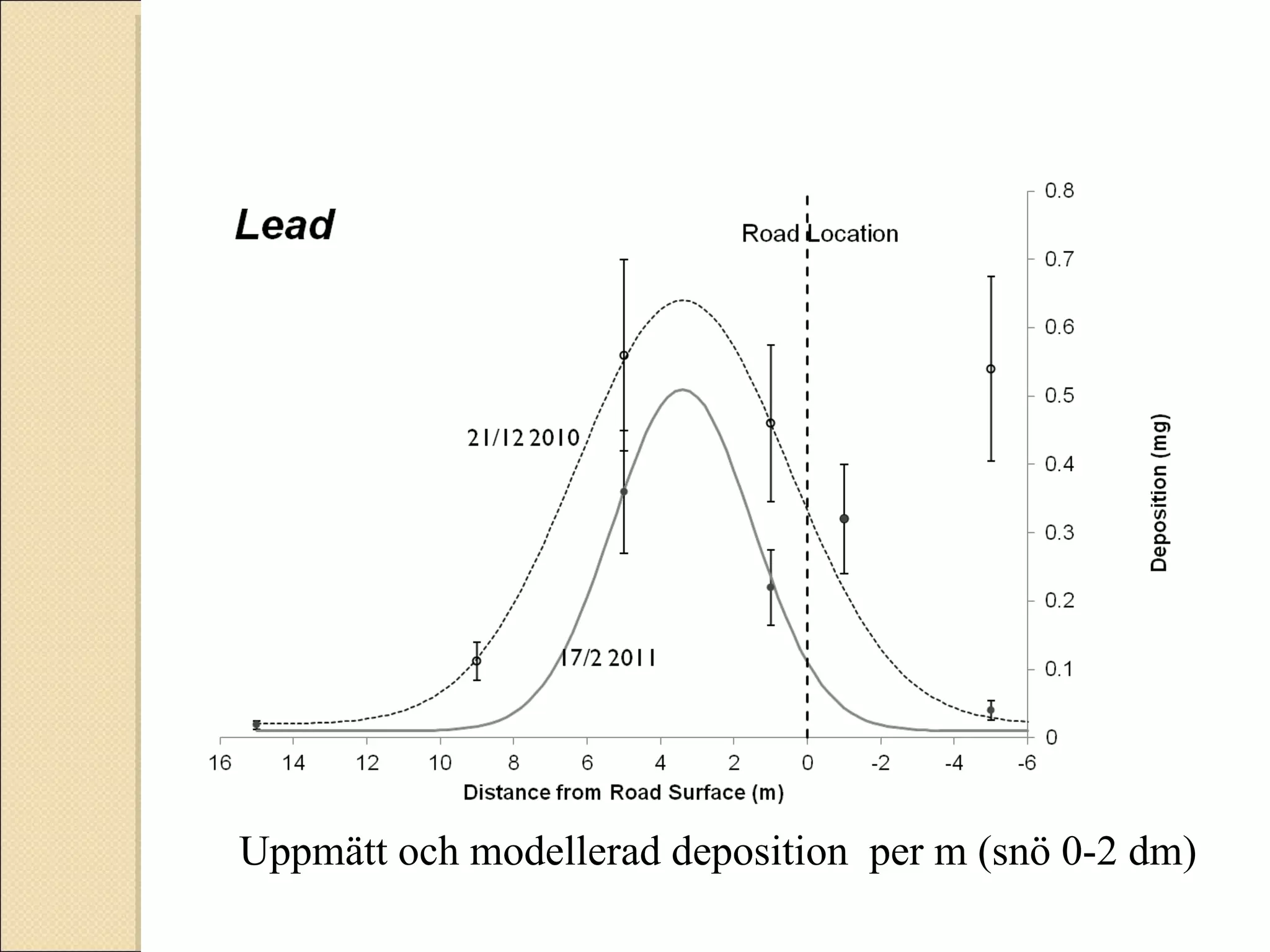

22. Uppmätt och modellerad deposition per m (snö 0-2 dm)

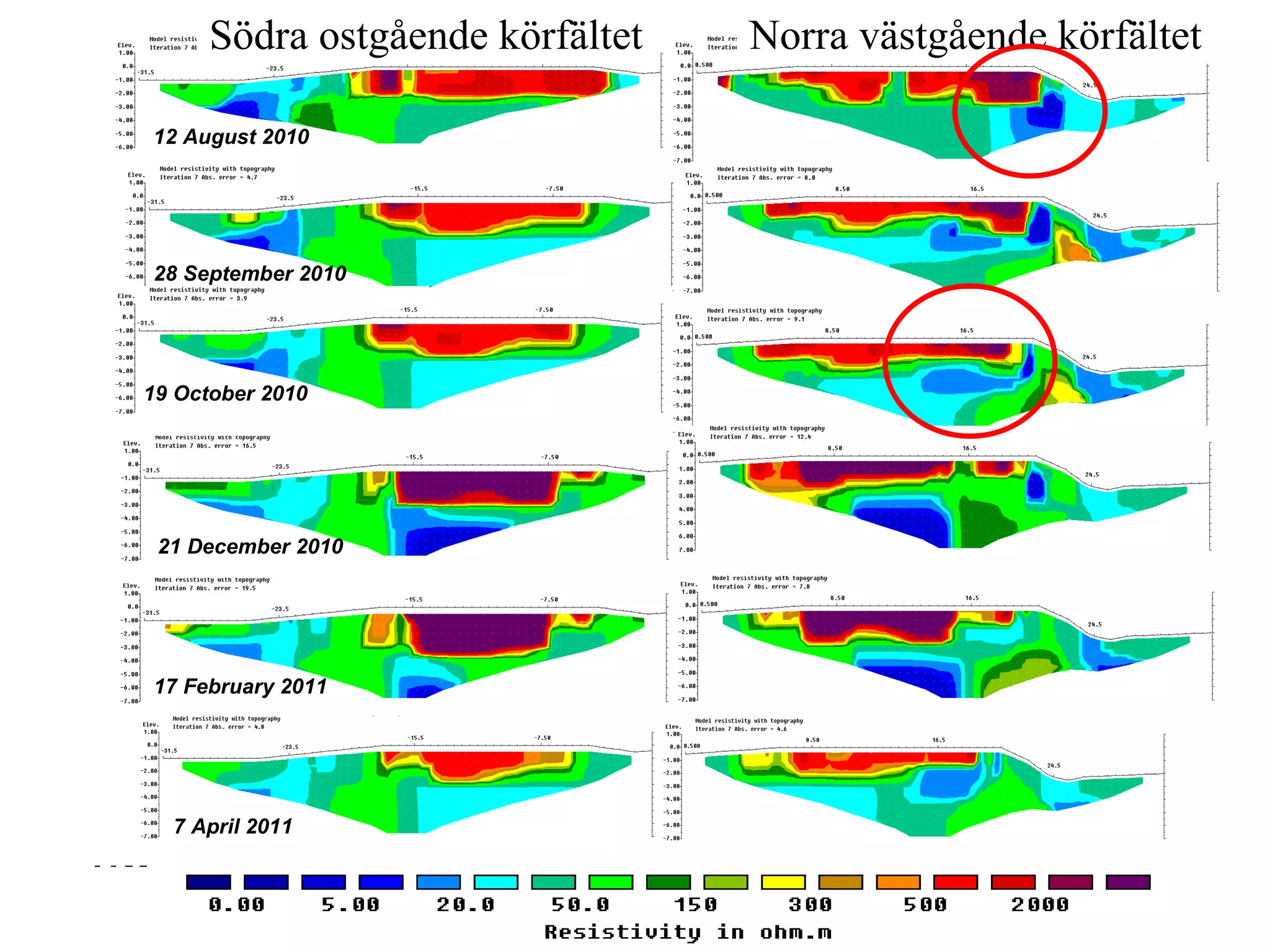

23. 21 December 2010 17 February 2011 7 April 2011 Södra ostgående körfältet Norra västgående körfältet 28 September 2010 19 October 2010 12 August 2010

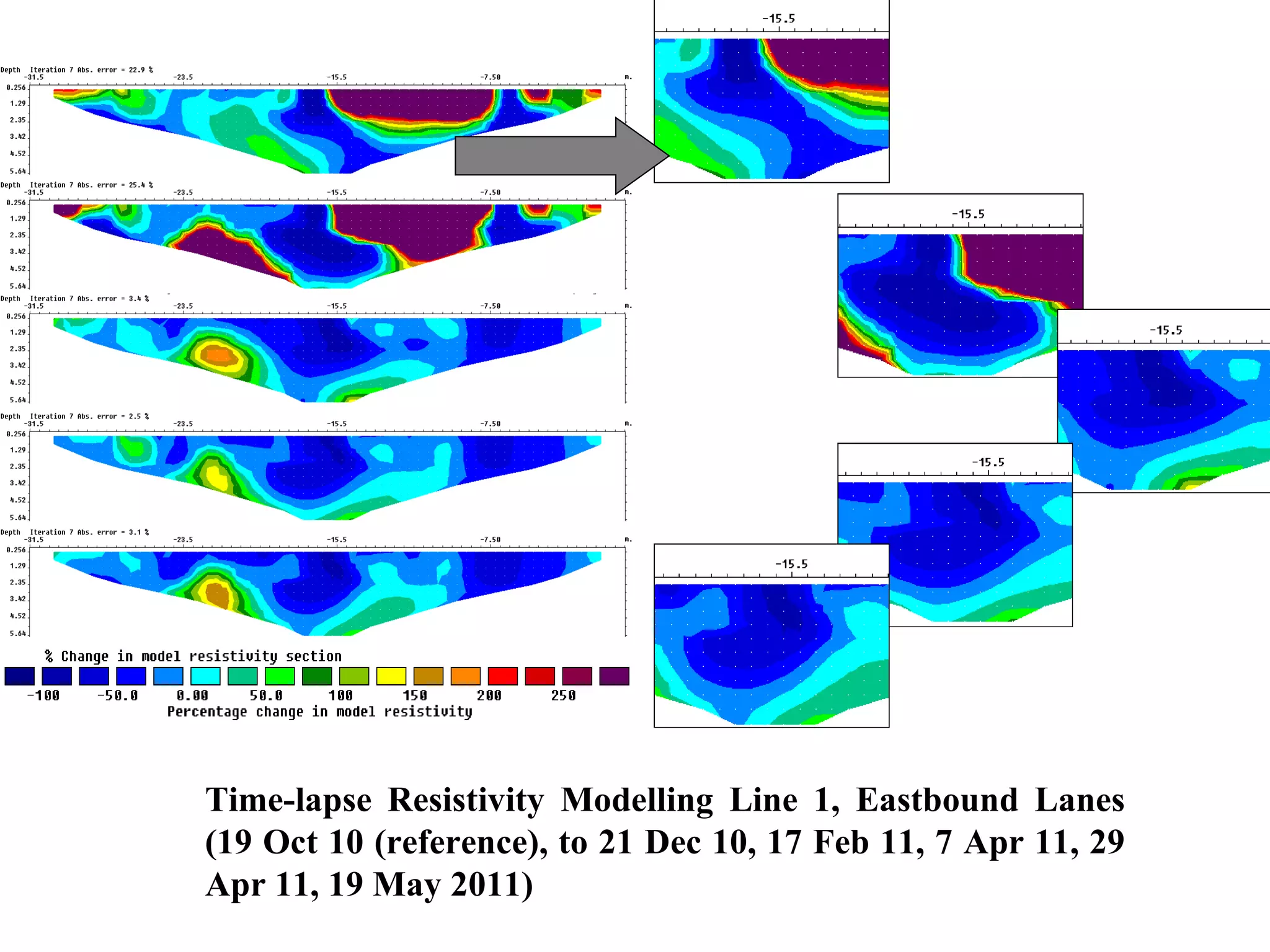

24. Time-lapse Resistivity Modelling Line 1, Eastbound Lanes (19 Oct 10 (reference), to 21 Dec 10, 17 Feb 11, 7 Apr 11, 29 Apr 11, 19 May 2011)

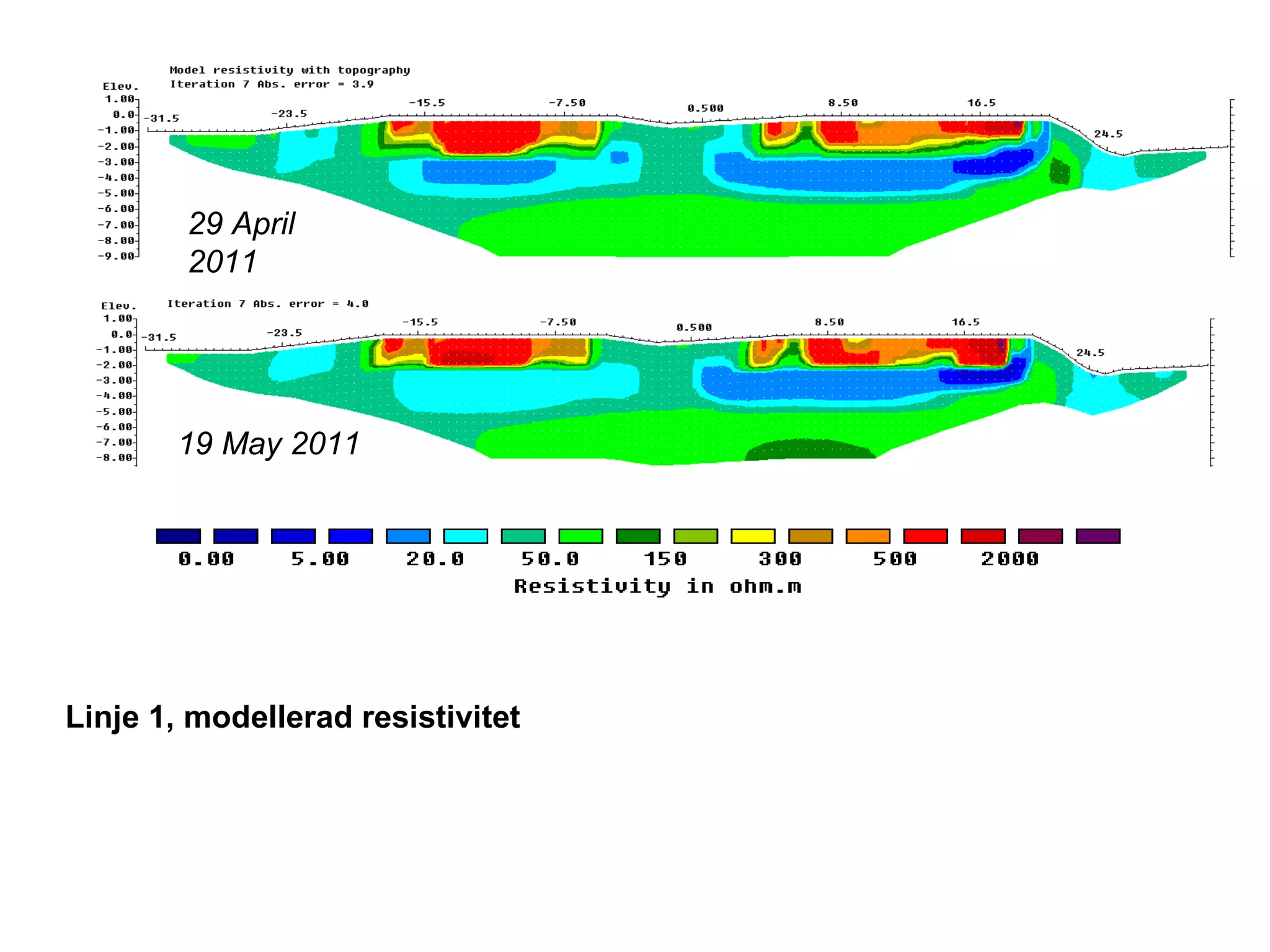

25. Linje 1, modellerad resistivitet 29 April 2011 19 May 2011

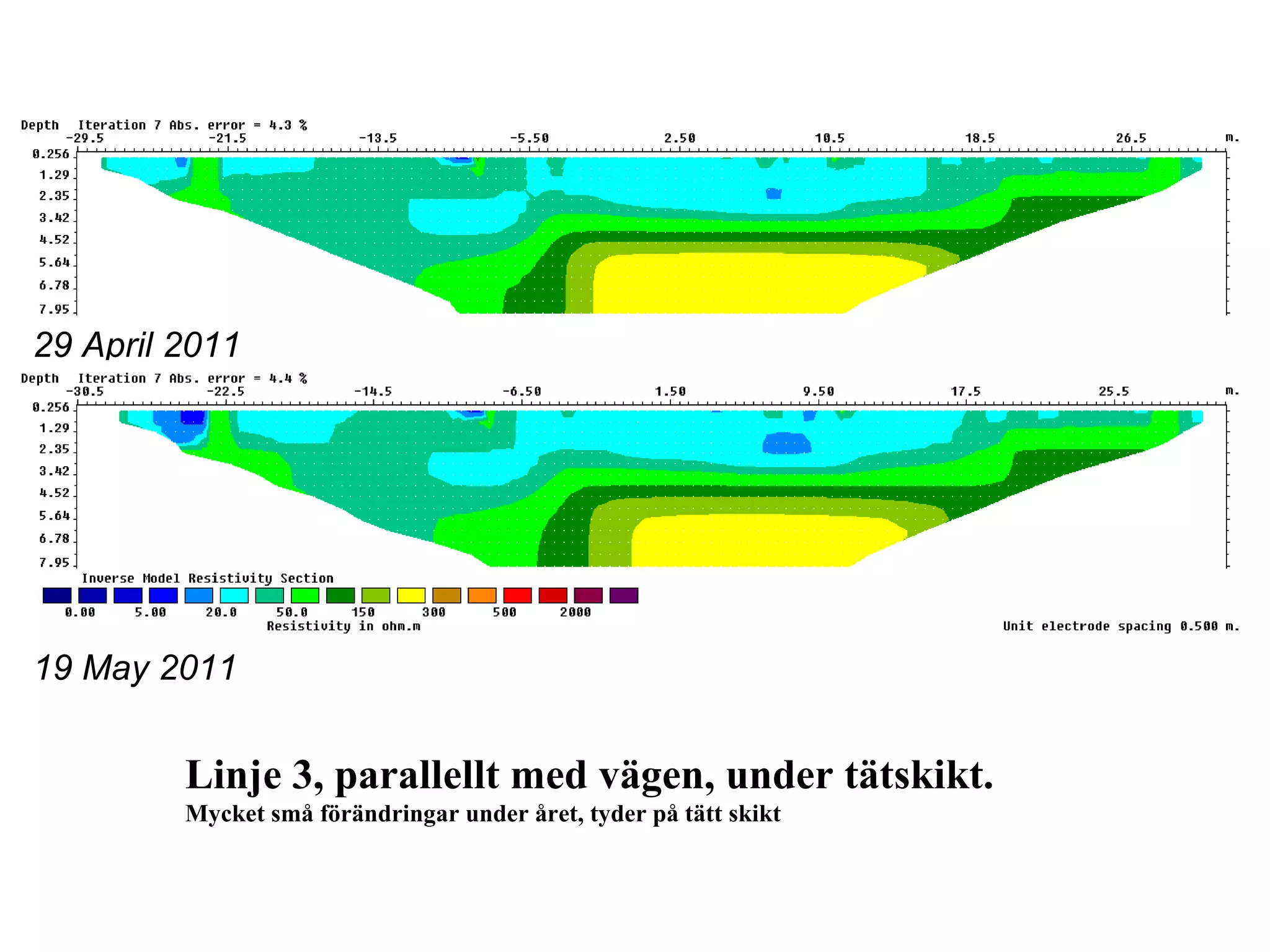

26. Linje 3, parallellt med vägen, under tätskikt. Mycket små förändringar under året, tyder på tätt skikt 19 May 2011 29 April 2011

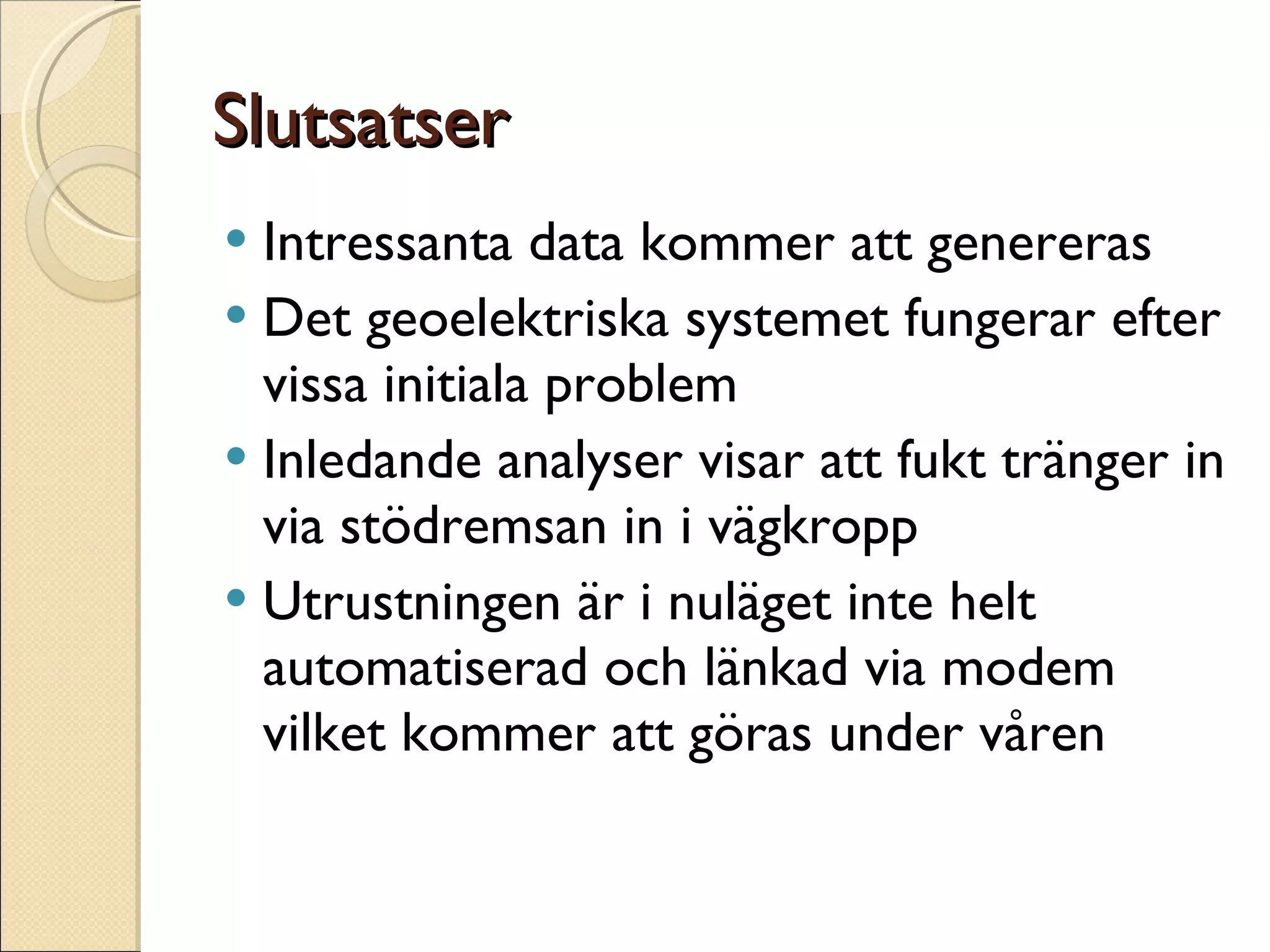

27. Slutsatser Intressanta data kommer att genereras Det geoelektriska systemet fungerar efter vissa initiala problem Inledande analyser visar att fukt tränger in via stödremsan in i vägkropp Utrustningen är i nuläget inte helt automatiserad och länkad via modem vilket kommer att göras under våren
