Go言語で実装された、エッジやフォグで機械学習することを目的とされたストリームエンジン、SensorBeeのご紹介です。

1. SensorBeeのご紹介
Gopher Night #1
@disktnk
2016/03/17

2. 自己紹介
 田中大輔 (@disktnk)
– 某ﾋﾟｰ社アニオタ枠採用
– 元金融工学ライブラリ屋さん
– I love Java!
2

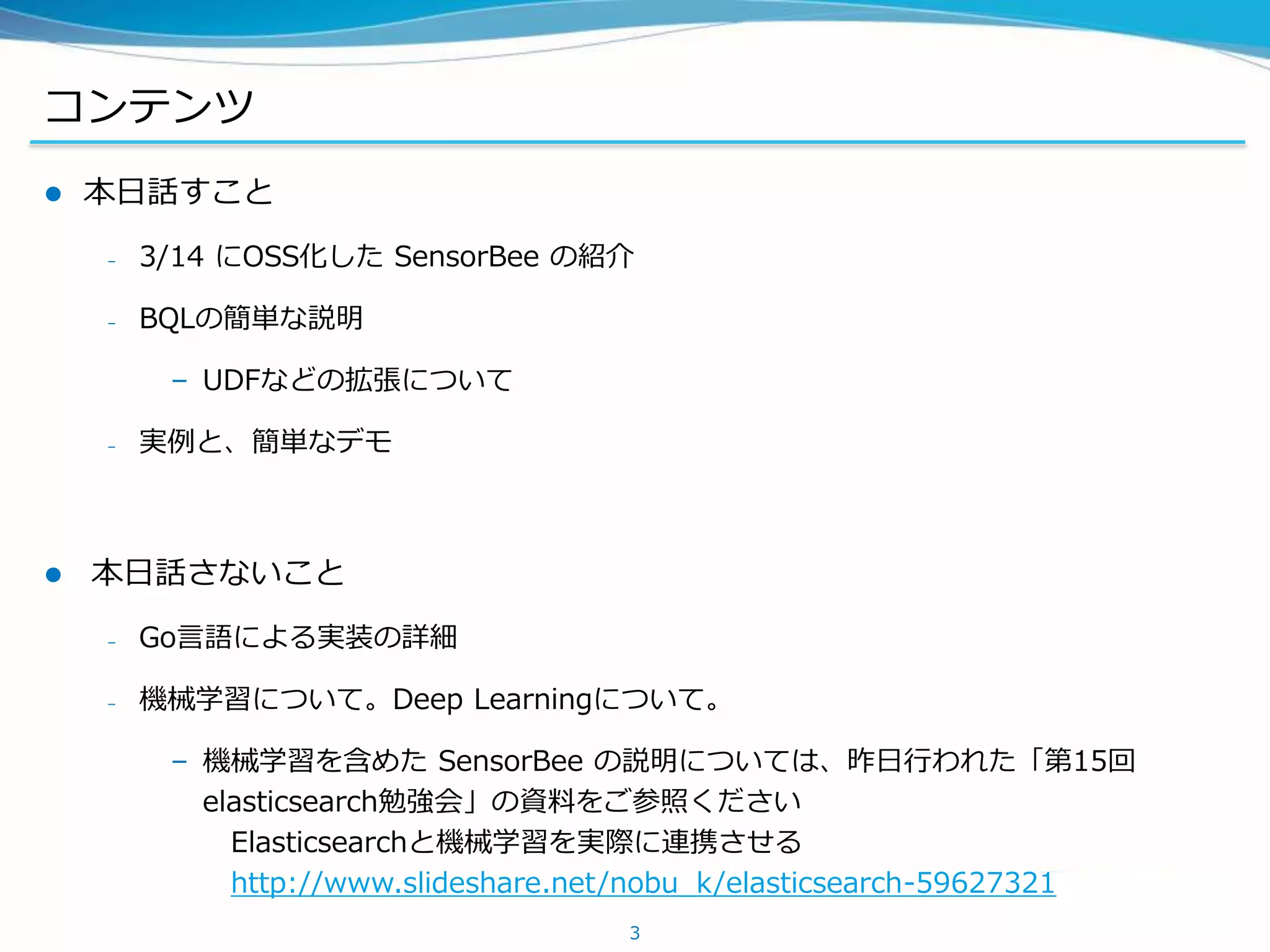

3. コンテンツ
 本日話すこと
– 3/14 にOSS化した SensorBee の紹介
– BQLの簡単な説明
– UDFなどの拡張について
– 実例と、簡単なデモ
 本日話さないこと
– Go言語による実装の詳細
– 機械学習について。Deep Learningについて。
– 機械学習を含めた SensorBee の説明については、昨日行われた「第15回
elasticsearch勉強会」の資料をご参照ください
Elasticsearchと機械学習を実際に連携させる
http://www.slideshare.net/nobu_k/elasticsearch-59627321
3

4. (特に) ネットワークのエッジ / フォグにおいて
ストリームデータに対して
機械学習 (特にDeep Learning) を利用した
非構造化データ向けのETLを
低レイテンシで適用することを目的としたツール
Lightweight Stream Processing Engine for IoT
http://sensorbee.io
4

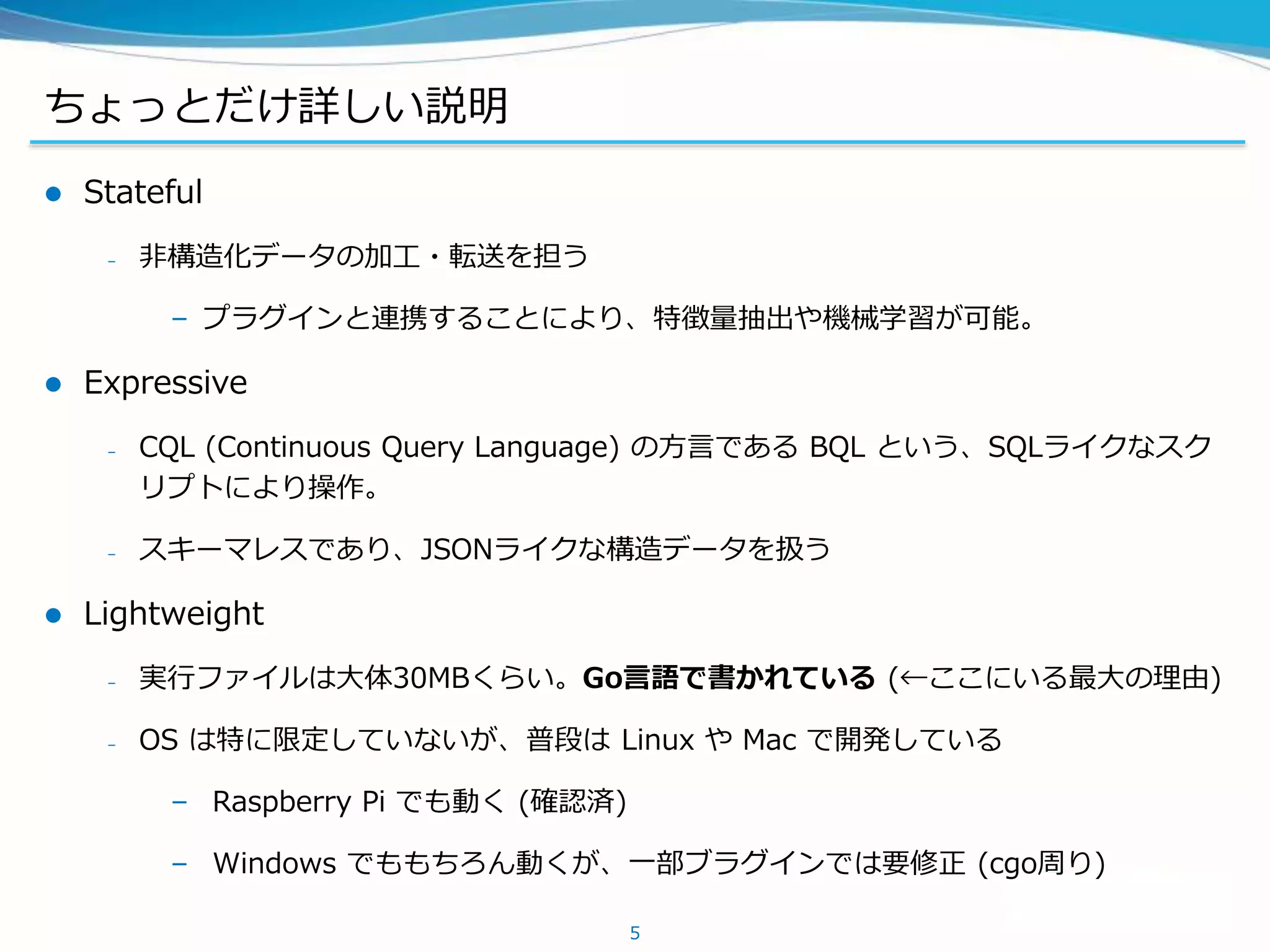

5. ちょっとだけ詳しい説明
 Stateful
– 非構造化データの加工・転送を担う
– プラグインと連携することにより、特徴量抽出や機械学習が可能。
 Expressive
– CQL (Continuous Query Language) の方言である BQL という、SQLライクなスク
リプトにより操作。
– スキーマレスであり、JSONライクな構造データを扱う
 Lightweight
– 実行ファイルは大体30MBくらい。Go言語で書かれている (←ここにいる最大の理由)
– OS は特に限定していないが、普段は Linux や Mac で開発している
– Raspberry Pi でも動く (確認済)
– Windows でももちろん動くが、一部ブラグインでは要修正 (cgo周り)
5

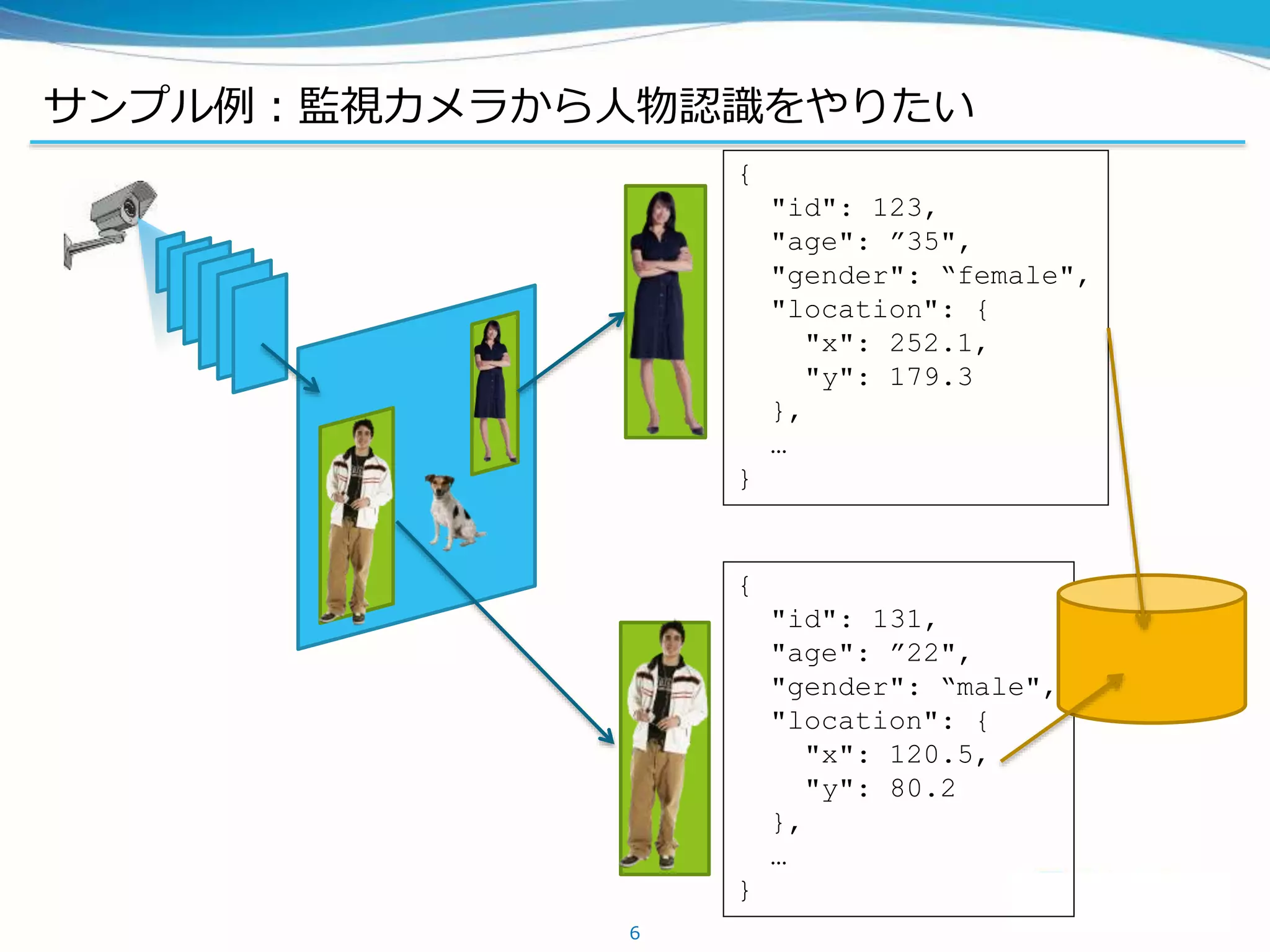

6. サンプル例：監視カメラから人物認識をやりたい
6
{
"id": 123,
"age": ”35",
"gender": “female",
"location": {
"x": 252.1,
"y": 179.3
},
…
}
{
"id": 131,
"age": ”22",
"gender": “male",
"location": {
"x": 120.5,
"y": 80.2
},
…
}

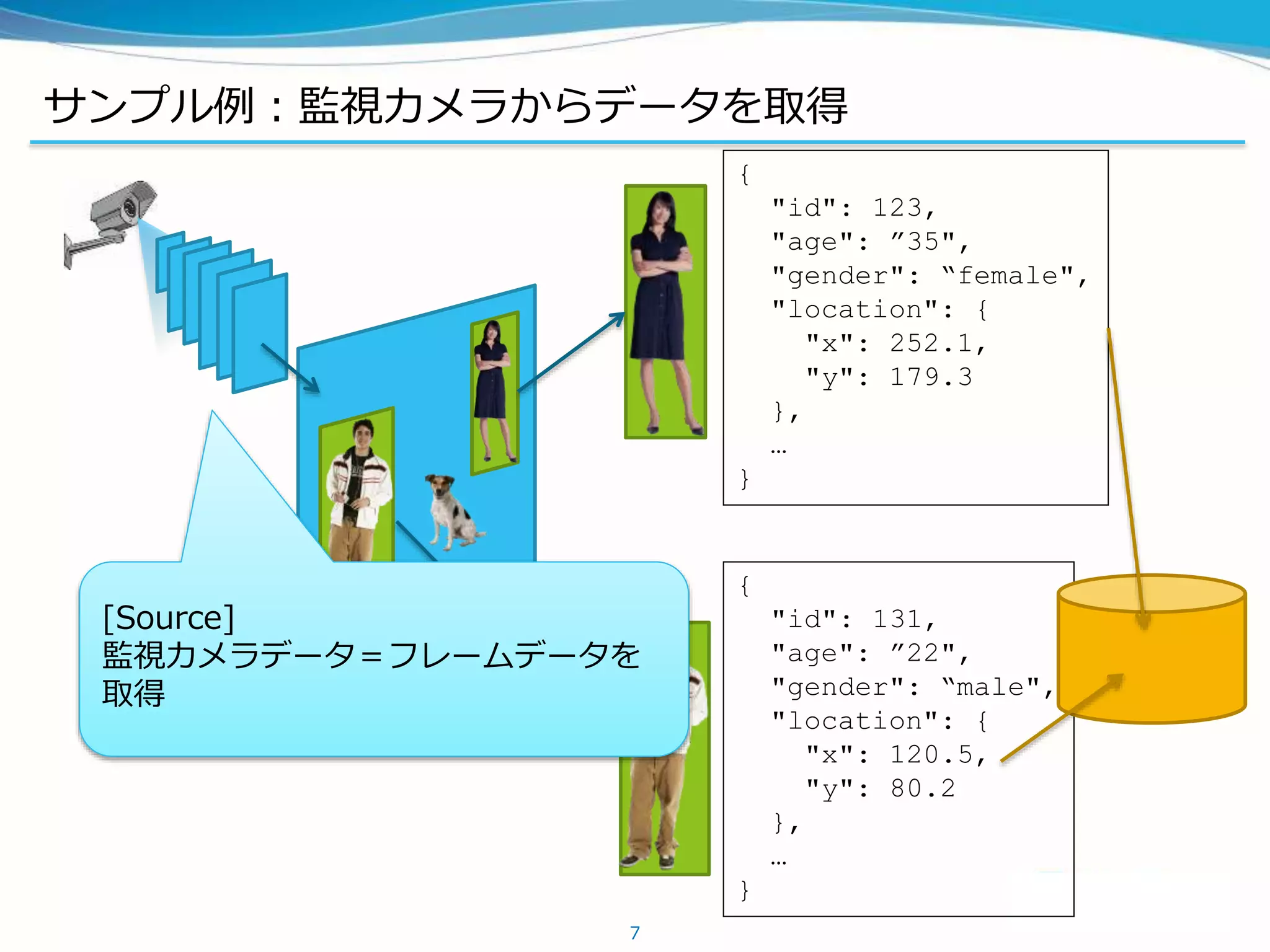

7. サンプル例：監視カメラからデータを取得
7
[Source]
監視カメラデータ＝フレームデータを
取得
{
"id": 123,
"age": ”35",
"gender": “female",
"location": {
"x": 252.1,
"y": 179.3
},
…
}
{
"id": 131,
"age": ”22",
"gender": “male",
"location": {
"x": 120.5,
"y": 80.2
},
…
}

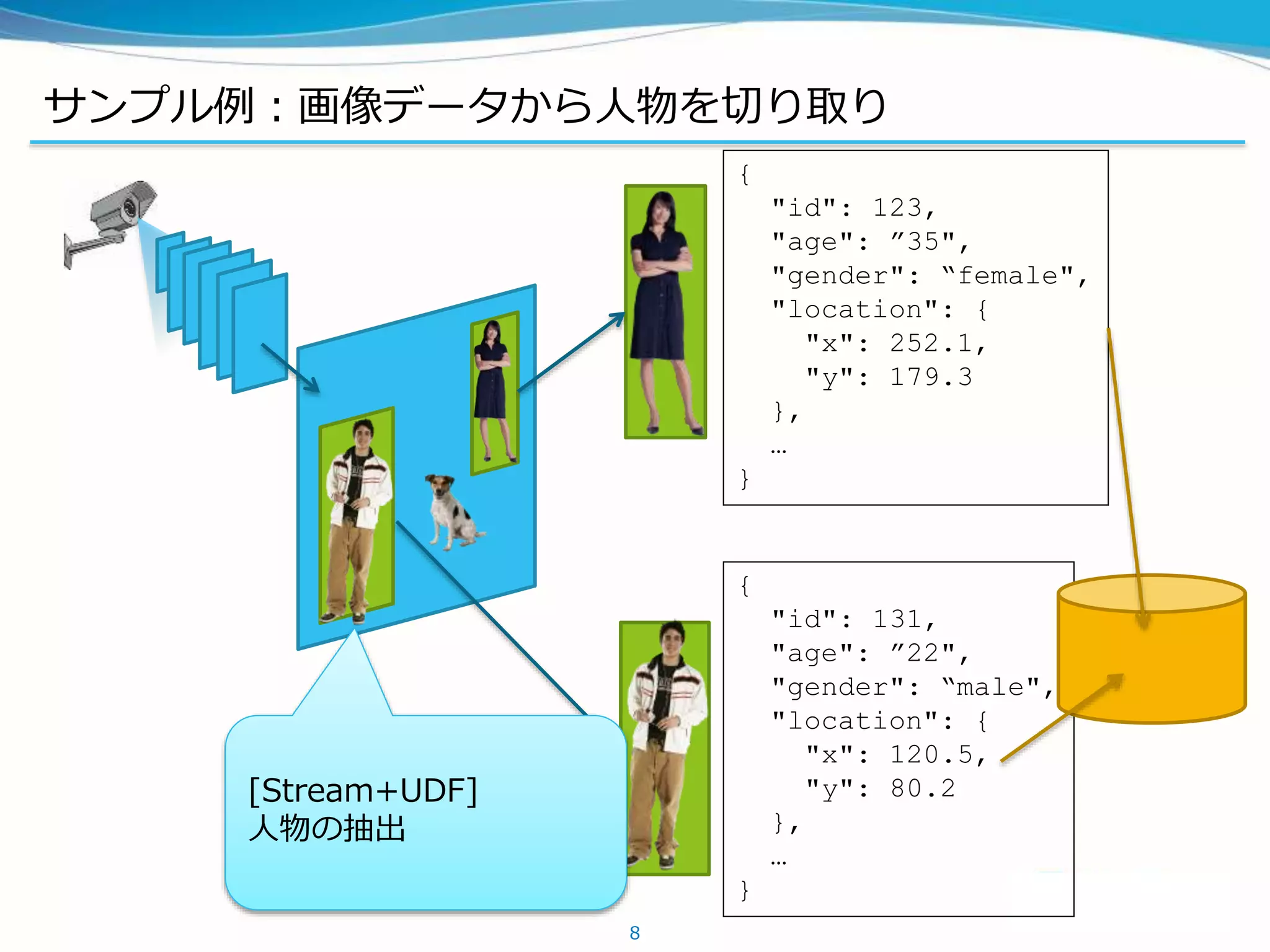

8. サンプル例：画像データから人物を切り取り
8
[Stream+UDF]
人物の抽出
{
"id": 123,
"age": ”35",
"gender": “female",
"location": {
"x": 252.1,
"y": 179.3
},
…
}
{
"id": 131,
"age": ”22",
"gender": “male",
"location": {
"x": 120.5,
"y": 80.2
},
…
}

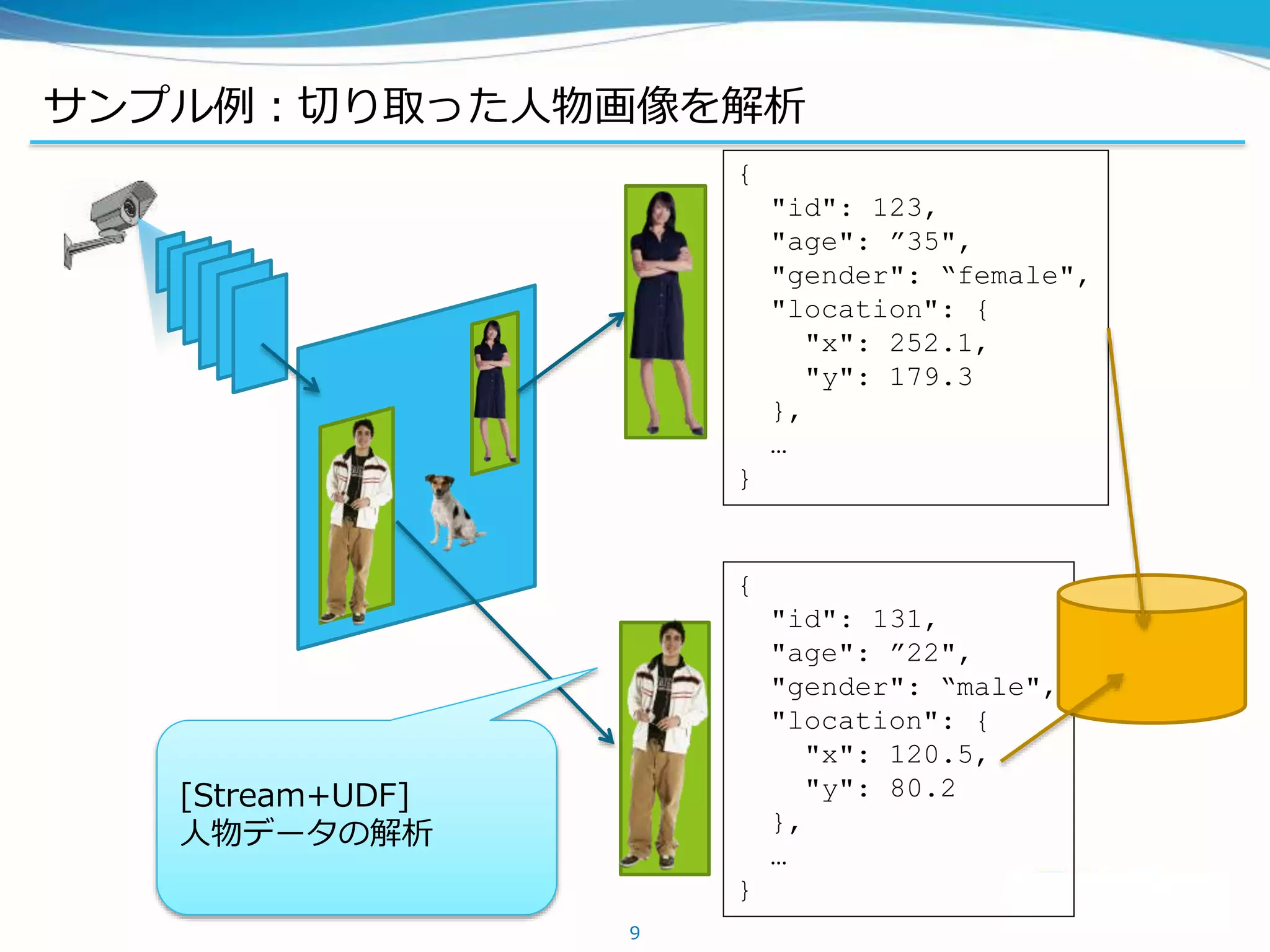

9. サンプル例：切り取った人物画像を解析
9
[Stream+UDF]
人物データの解析
{
"id": 123,
"age": ”35",
"gender": “female",
"location": {
"x": 252.1,
"y": 179.3
},
…
}
{
"id": 131,
"age": ”22",
"gender": “male",
"location": {
"x": 120.5,
"y": 80.2
},
…
}

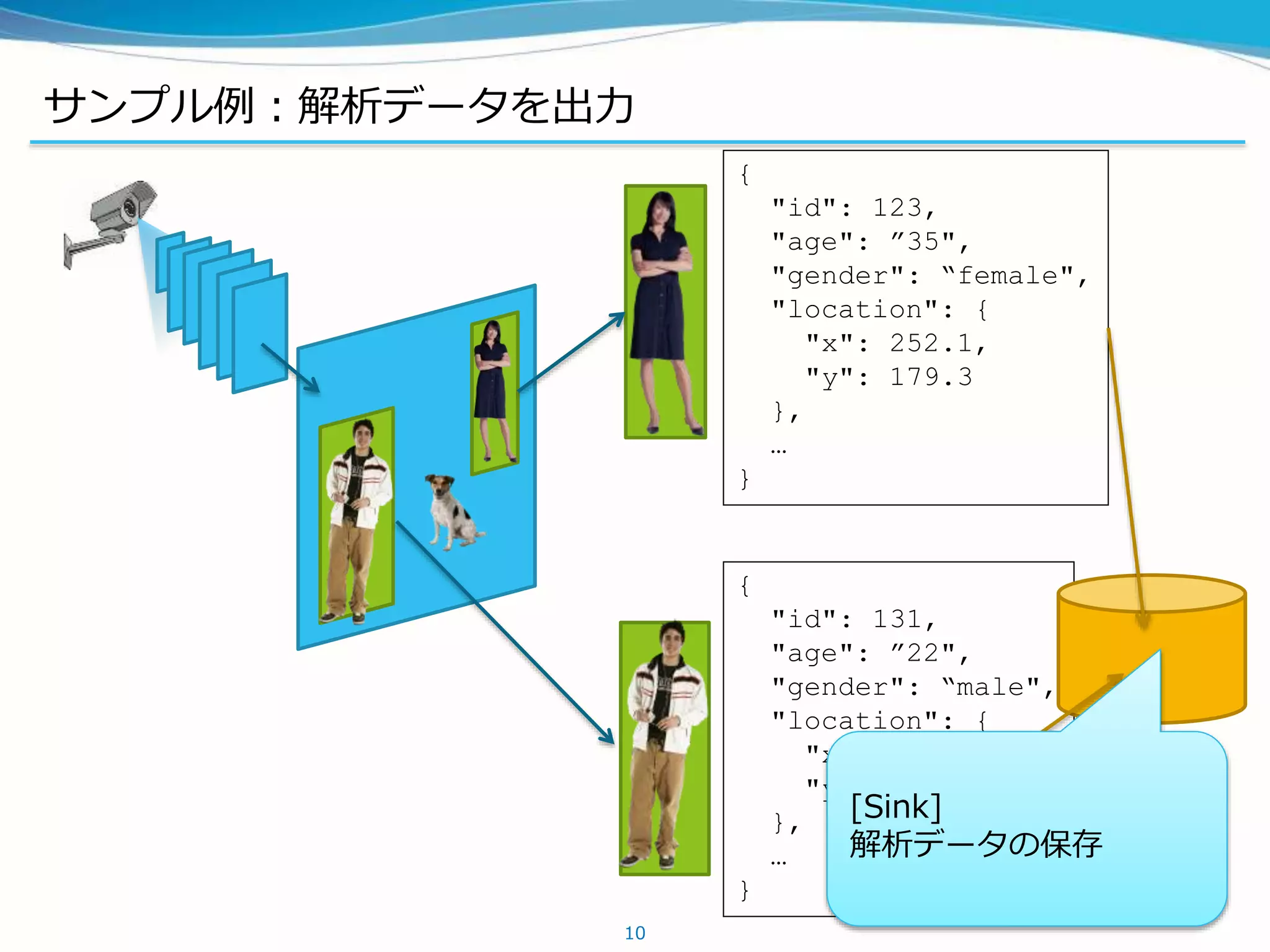

10. サンプル例：解析データを出力
10
{
"id": 123,
"age": ”35",
"gender": “female",
"location": {
"x": 252.1,
"y": 179.3
},
…
}
{
"id": 131,
"age": ”22",
"gender": “male",
"location": {
"x": 120.5,
"y": 80.2
},
…
}
[Sink]
解析データの保存

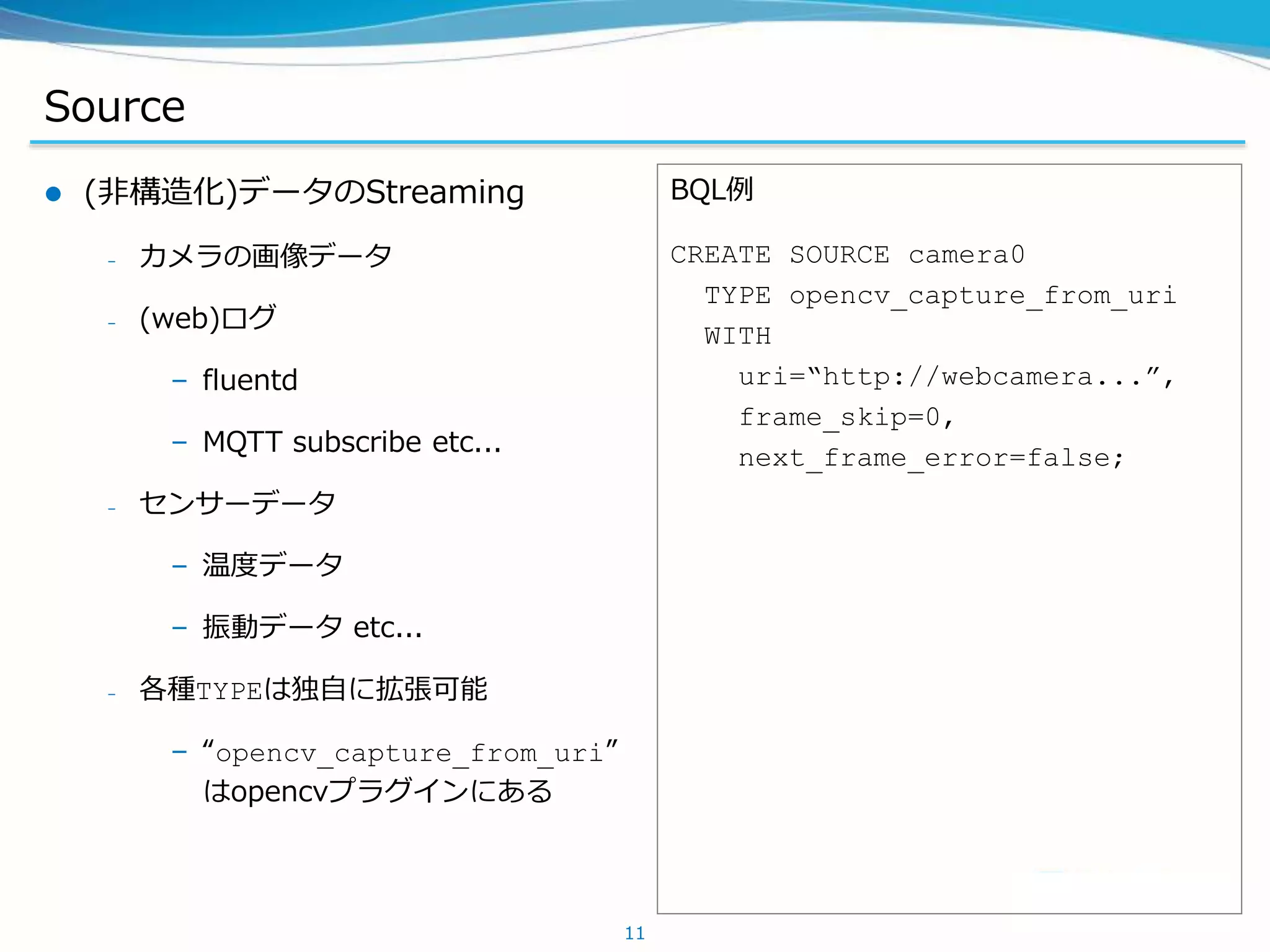

11. Source
 (非構造化)データのStreaming
– カメラの画像データ
– (web)ログ
– fluentd
– MQTT subscribe etc...
– センサーデータ
– 温度データ
– 振動データ etc...
– 各種TYPEは独自に拡張可能
– “opencv_capture_from_uri”
はopencvプラグインにある
11
BQL例
CREATE SOURCE camera0
TYPE opencv_capture_from_uri
WITH
uri=“http://webcamera...”,
frame_skip=0,
next_frame_error=false;

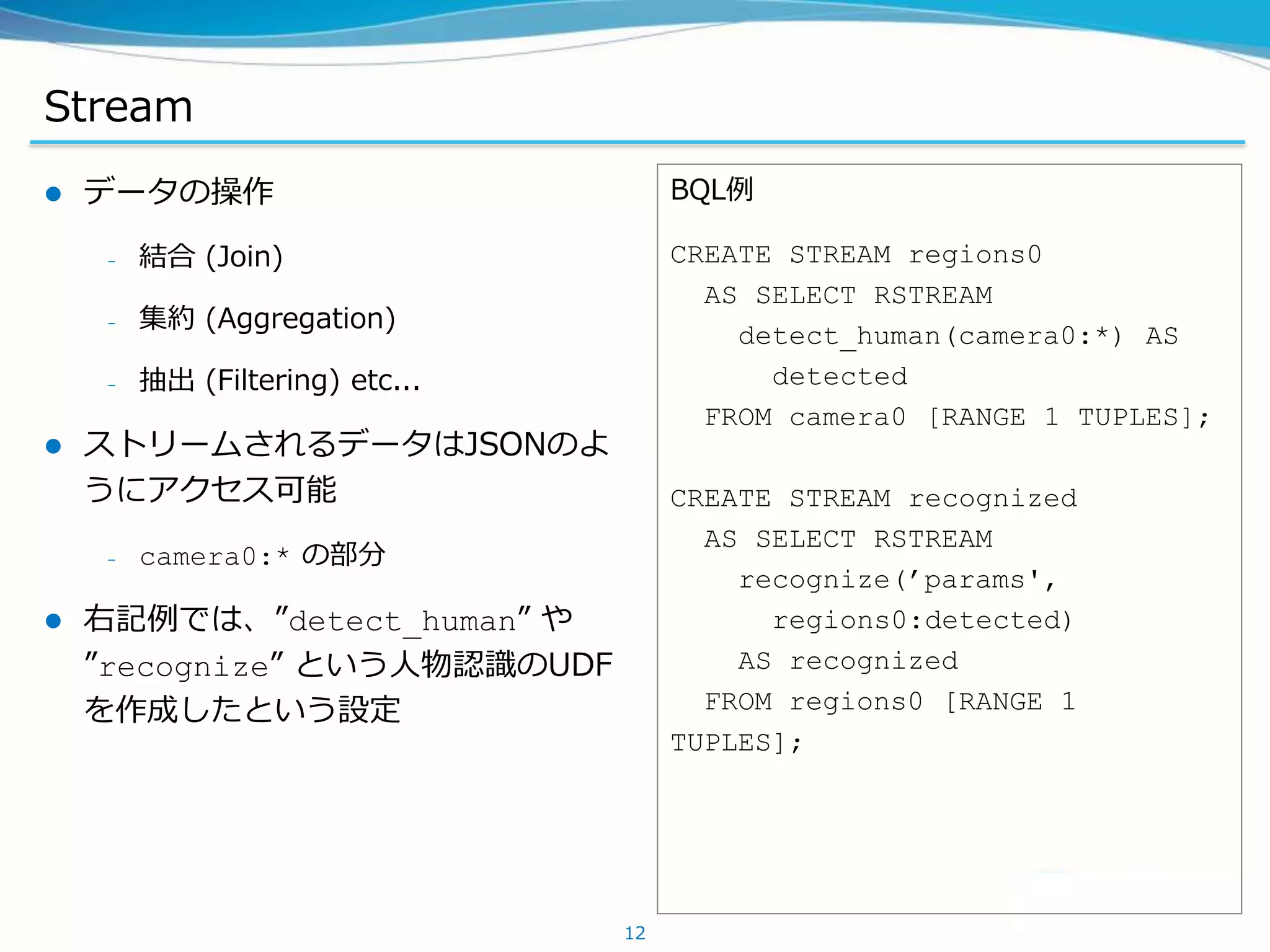

12. Stream
 データの操作
– 結合 (Join)
– 集約 (Aggregation)
– 抽出 (Filtering) etc...
 ストリームされるデータはJSONのよ
うにアクセス可能
– camera0:* の部分
 右記例では、”detect_human” や
”recognize” という人物認識のUDF
を作成したという設定
12
BQL例
CREATE STREAM regions0
AS SELECT RSTREAM
detect_human(camera0:*) AS
detected
FROM camera0 [RANGE 1 TUPLES];
CREATE STREAM recognized
AS SELECT RSTREAM
recognize(’params',
regions0:detected)
AS recognized
FROM regions0 [RANGE 1
TUPLES];

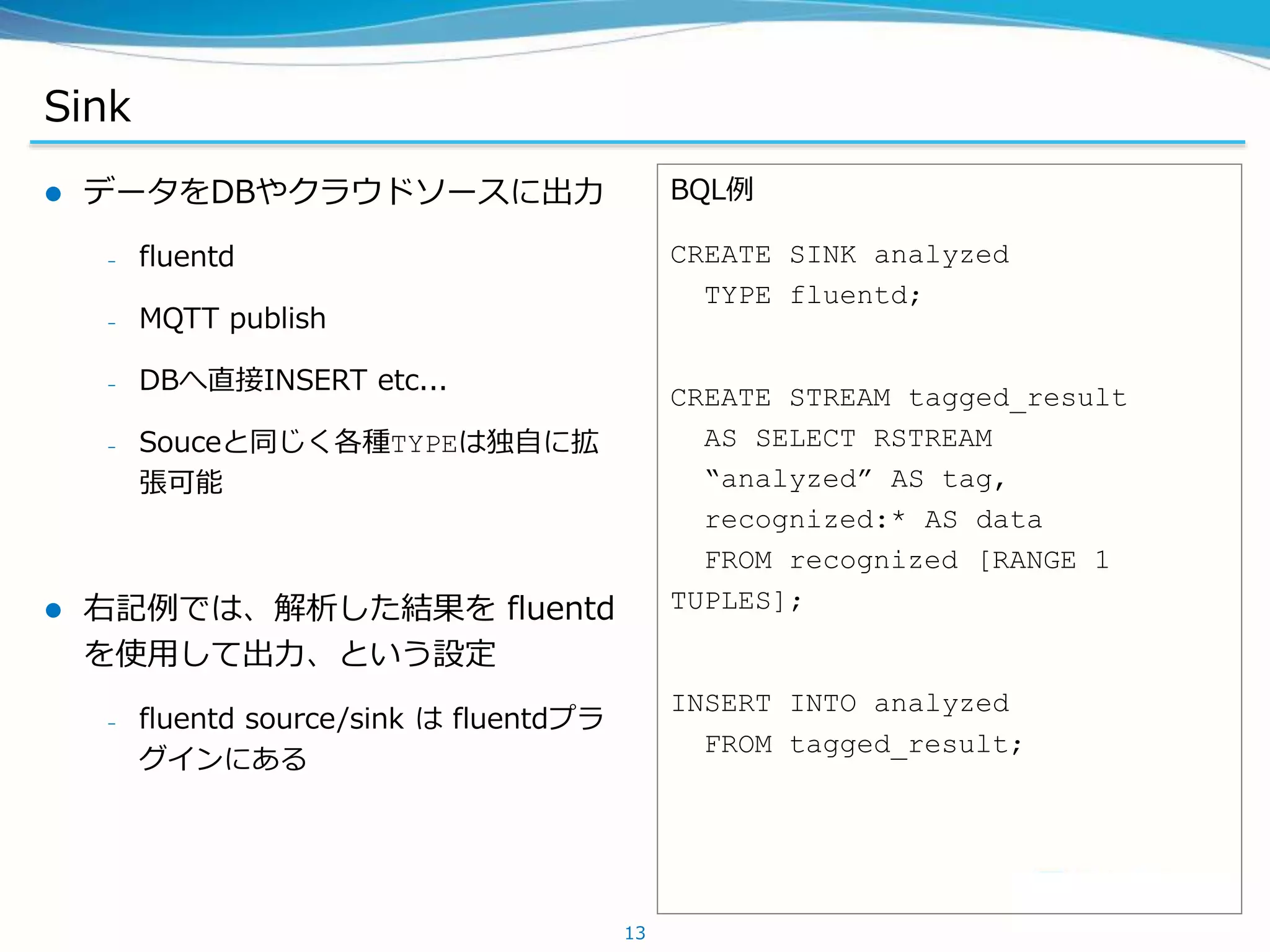

13. Sink
 データをDBやクラウドソースに出力
– fluentd
– MQTT publish
– DBへ直接INSERT etc...
– Souceと同じく各種TYPEは独自に拡
張可能
 右記例では、解析した結果を fluentd
を使用して出力、という設定
– fluentd source/sink は fluentdプラ
グインにある
13
BQL例
CREATE SINK analyzed
TYPE fluentd;
CREATE STREAM tagged_result
AS SELECT RSTREAM
“analyzed” AS tag,
recognized:* AS data
FROM recognized [RANGE 1
TUPLES];
INSERT INTO analyzed
FROM tagged_result;

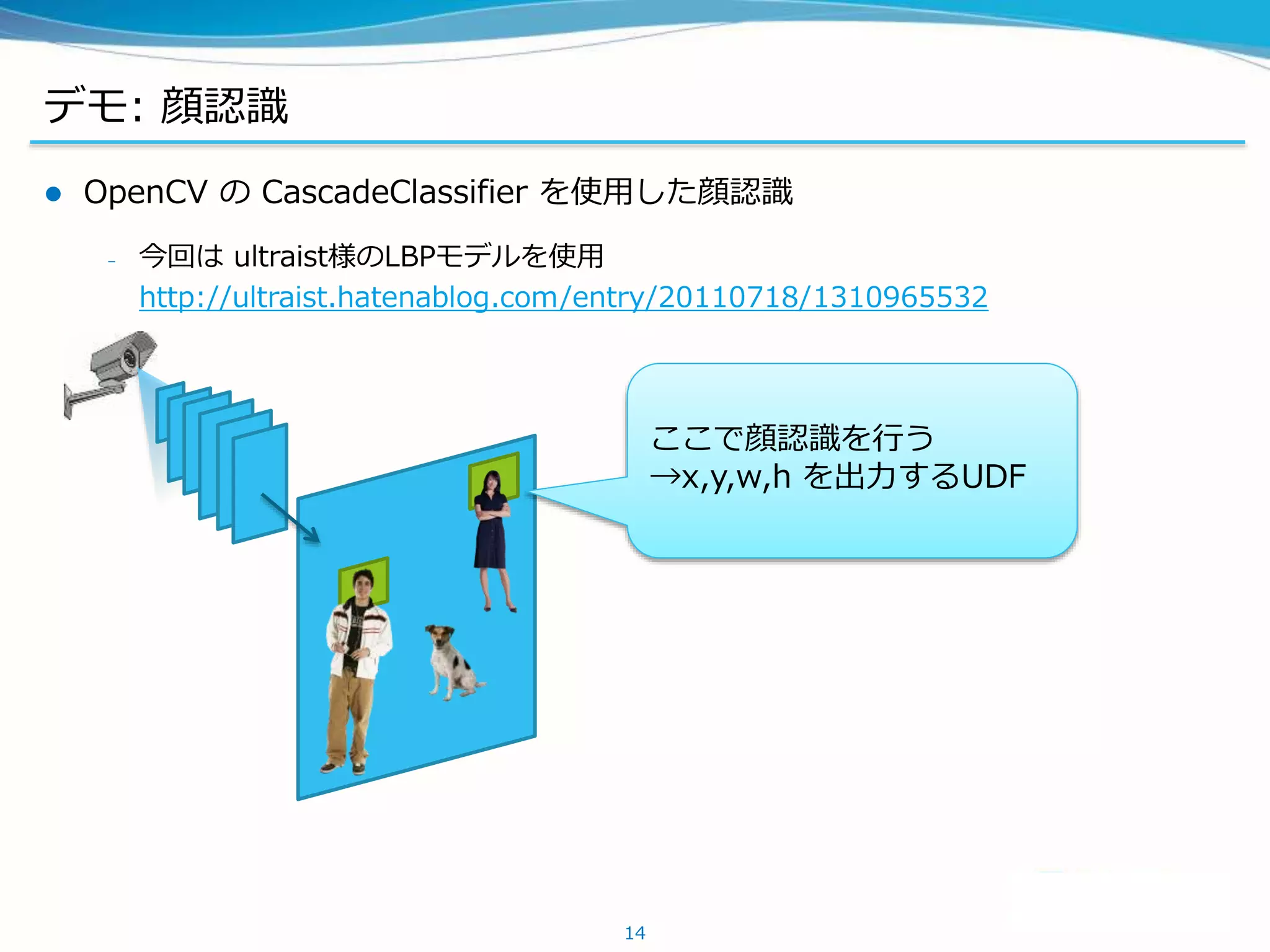

14. デモ: 顔認識
 OpenCV の CascadeClassifier を使用した顔認識
– 今回は ultraist様のLBPモデルを使用
http://ultraist.hatenablog.com/entry/20110718/1310965532
14
ここで顔認識を行う
→x,y,w,h を出力するUDF

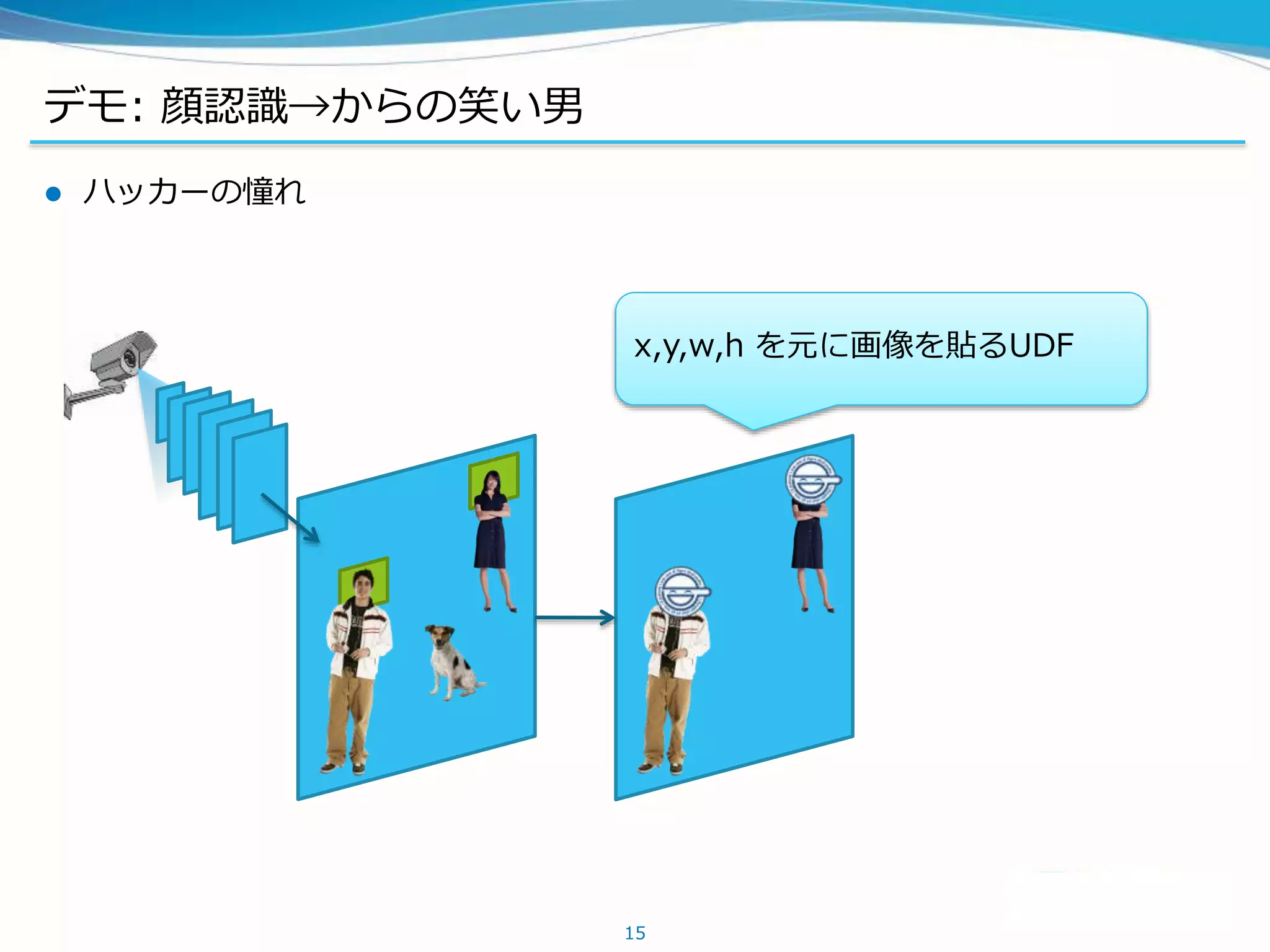

15. デモ: 顔認識→からの笑い男
 ハッカーの憧れ
15
x,y,w,h を元に画像を貼るUDF

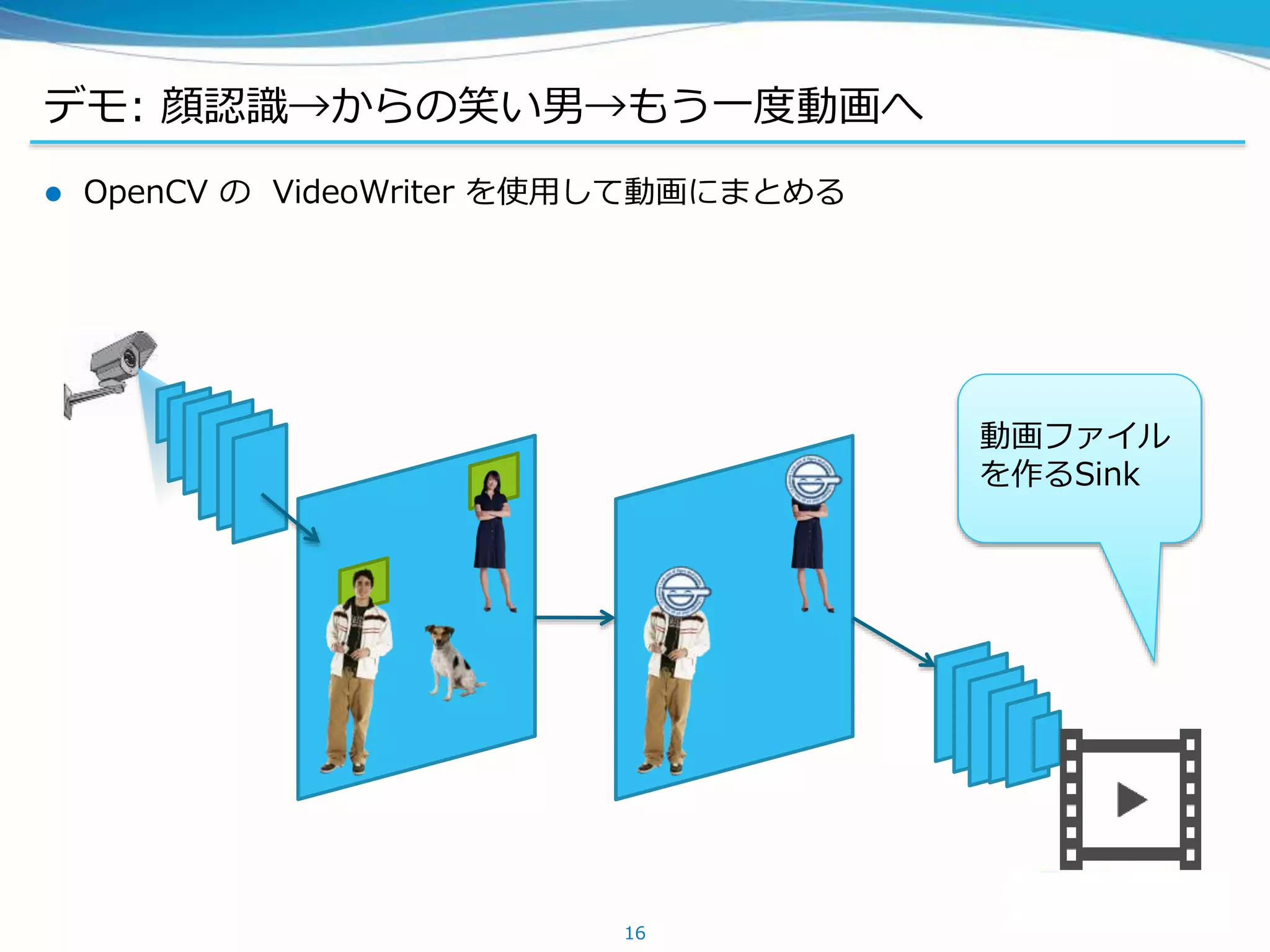

16. デモ: 顔認識→からの笑い男→もう一度動画へ
 OpenCV の VideoWriter を使用して動画にまとめる
16
動画ファイル
を作るSink

17. デモ: ラブライブOP (第1期) と笑い男
17

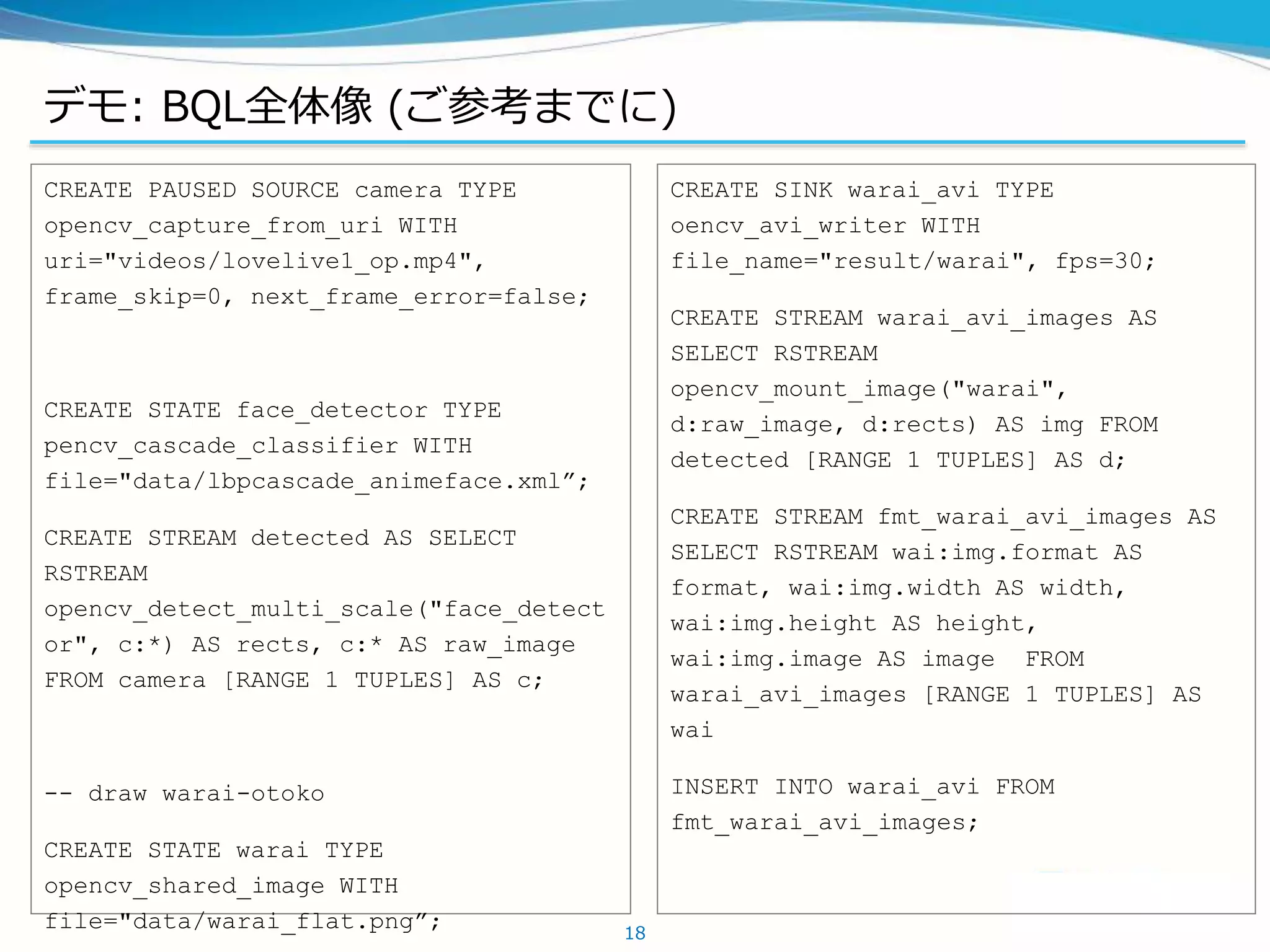

18. デモ: BQL全体像 (ご参考までに)
18
CREATE PAUSED SOURCE camera TYPE
opencv_capture_from_uri WITH
uri="videos/lovelive1_op.mp4",
frame_skip=0, next_frame_error=false;
CREATE STATE face_detector TYPE
pencv_cascade_classifier WITH
file="data/lbpcascade_animeface.xml”;
CREATE STREAM detected AS SELECT
RSTREAM
opencv_detect_multi_scale("face_detect
or", c:*) AS rects, c:* AS raw_image
FROM camera [RANGE 1 TUPLES] AS c;
-- draw warai-otoko
CREATE STATE warai TYPE
opencv_shared_image WITH
file="data/warai_flat.png”;
CREATE SINK warai_avi TYPE
oencv_avi_writer WITH
file_name="result/warai", fps=30;
CREATE STREAM warai_avi_images AS
SELECT RSTREAM
opencv_mount_image("warai",
d:raw_image, d:rects) AS img FROM
detected [RANGE 1 TUPLES] AS d;
CREATE STREAM fmt_warai_avi_images AS
SELECT RSTREAM wai:img.format AS
format, wai:img.width AS width,
wai:img.height AS height,
wai:img.image AS image FROM
warai_avi_images [RANGE 1 TUPLES] AS
wai
INSERT INTO warai_avi FROM
fmt_warai_avi_images;

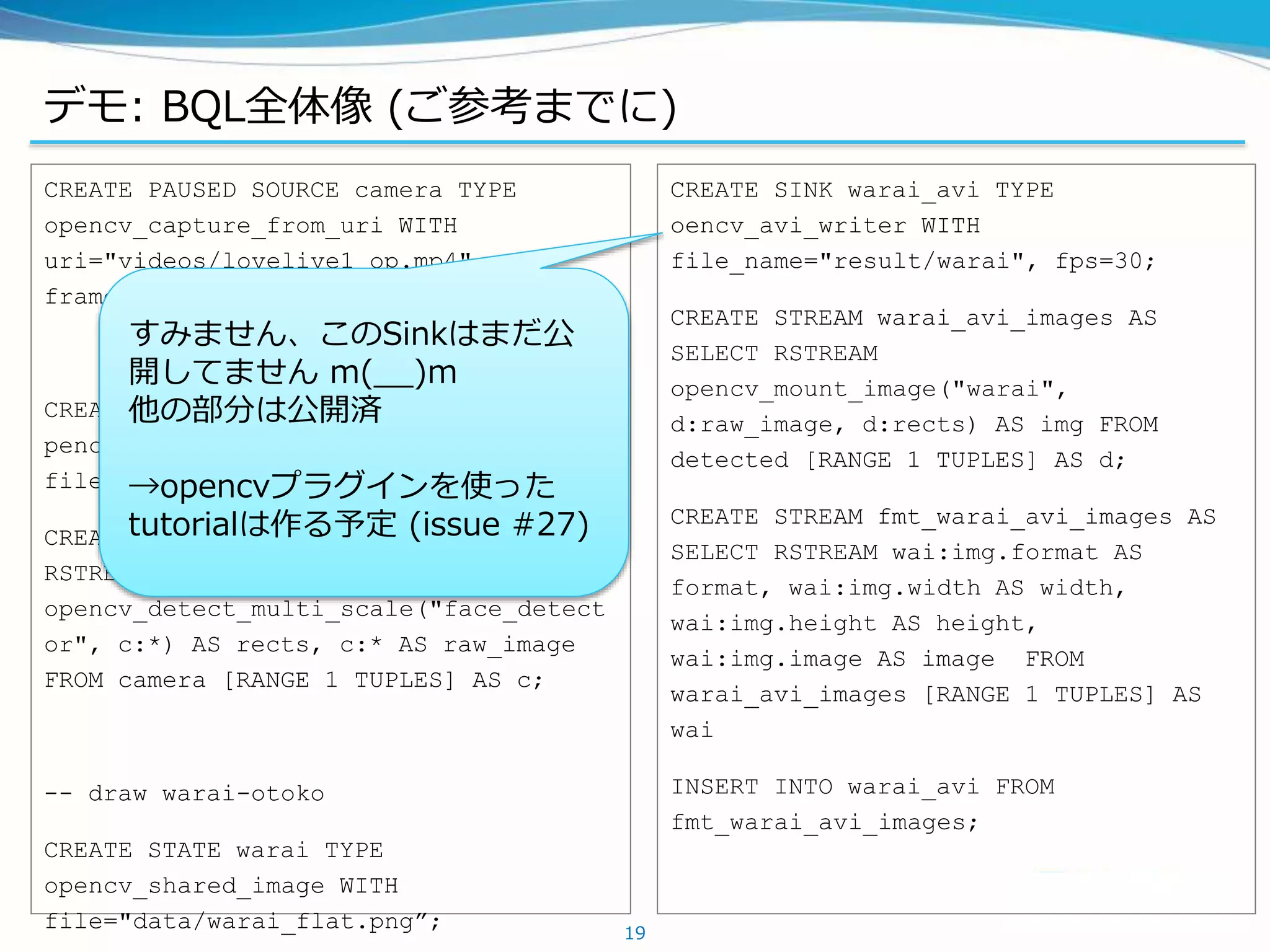

19. デモ: BQL全体像 (ご参考までに)
19
CREATE PAUSED SOURCE camera TYPE
opencv_capture_from_uri WITH
uri="videos/lovelive1_op.mp4",
frame_skip=0, next_frame_error=false;
CREATE STATE face_detector TYPE
pencv_cascade_classifier WITH
file="data/lbpcascade_animeface.xml”;
CREATE STREAM detected AS SELECT
RSTREAM
opencv_detect_multi_scale("face_detect
or", c:*) AS rects, c:* AS raw_image
FROM camera [RANGE 1 TUPLES] AS c;
-- draw warai-otoko
CREATE STATE warai TYPE
opencv_shared_image WITH
file="data/warai_flat.png”;
CREATE SINK warai_avi TYPE
oencv_avi_writer WITH
file_name="result/warai", fps=30;
CREATE STREAM warai_avi_images AS
SELECT RSTREAM
opencv_mount_image("warai",
d:raw_image, d:rects) AS img FROM
detected [RANGE 1 TUPLES] AS d;
CREATE STREAM fmt_warai_avi_images AS
SELECT RSTREAM wai:img.format AS
format, wai:img.width AS width,
wai:img.height AS height,
wai:img.image AS image FROM
warai_avi_images [RANGE 1 TUPLES] AS
wai
INSERT INTO warai_avi FROM
fmt_warai_avi_images;
すみません、このSinkはまだ公
開してません m(__)m
他の部分は公開済
→opencvプラグインを使った
tutorialは作る予定 (issue #27)

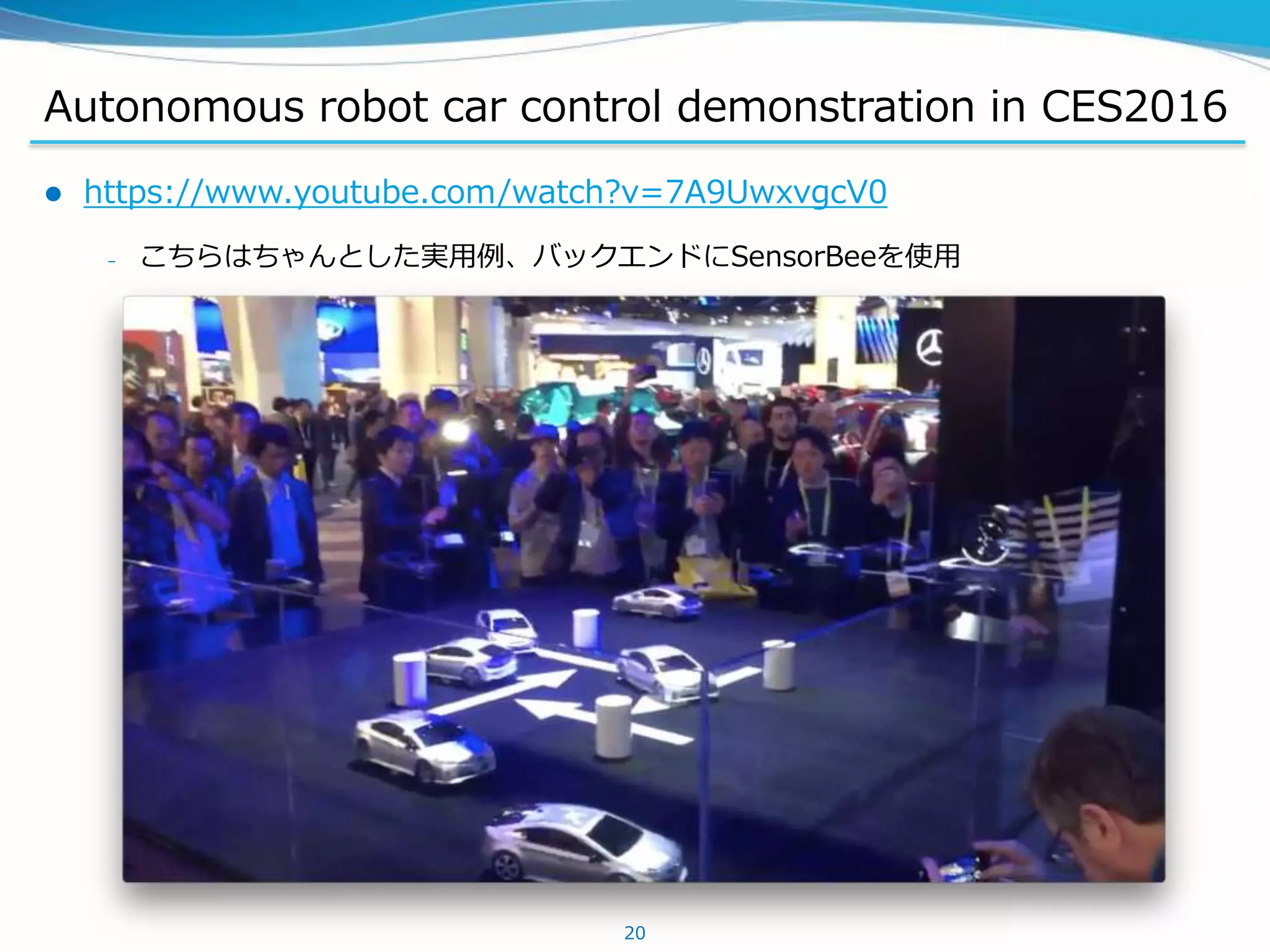

20. Autonomous robot car control demonstration in CES2016
 https://www.youtube.com/watch?v=7A9UwxvgcV0
– こちらはちゃんとした実用例、バックエンドにSensorBeeを使用
20

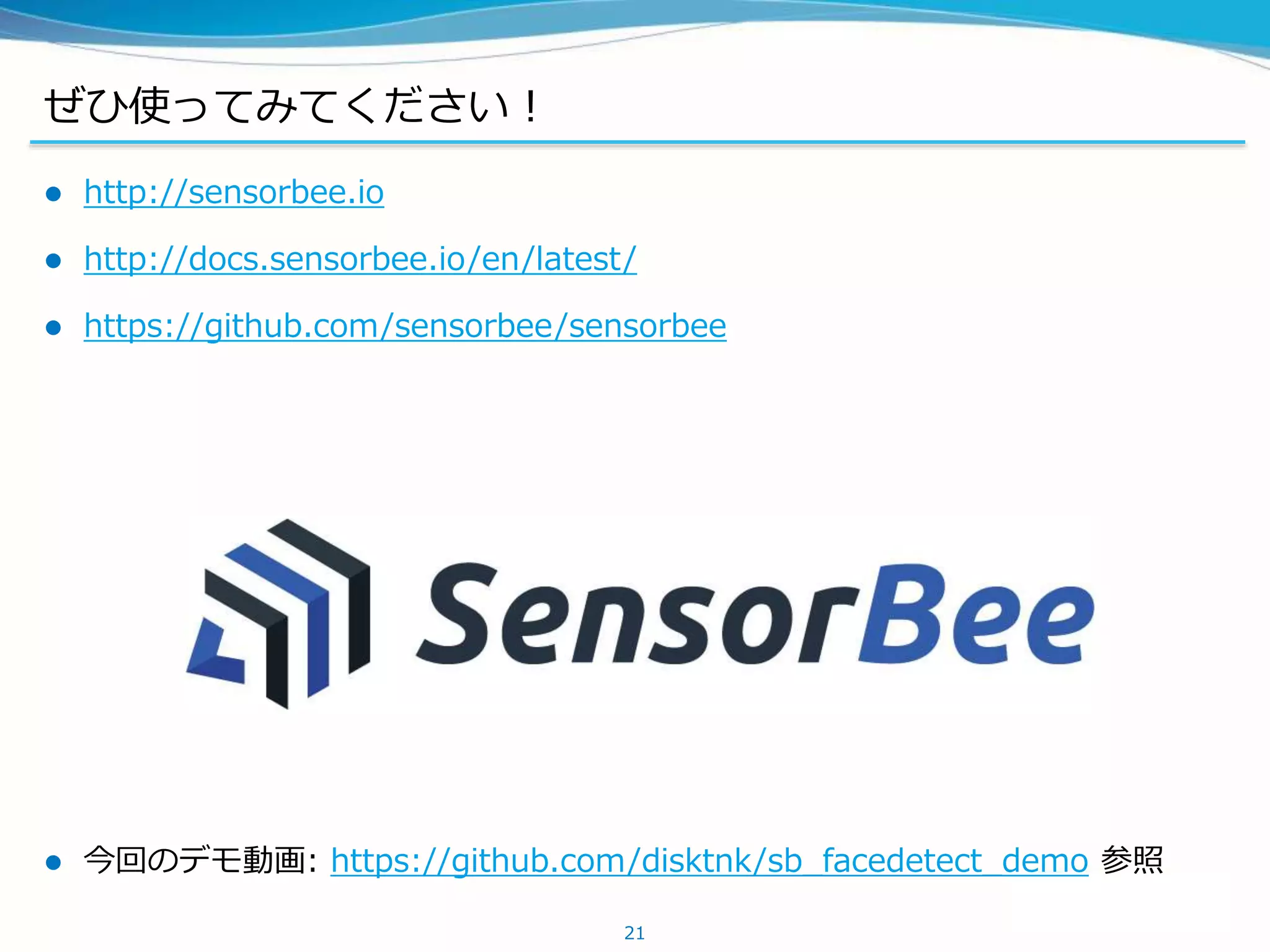

21. ぜひ使ってみてください！
 http://sensorbee.io
 http://docs.sensorbee.io/en/latest/
 https://github.com/sensorbee/sensorbee
 今回のデモ動画: https://github.com/disktnk/sb_facedetect_demo 参照
