Taipei.rb 2017 02-21 Presenter: Henry Tseng (https://github.com/lctseng)

1. 用 Ruby 開發 IoT 應用
以RubyConf.tw打卡系統為例
曾亮齊 (Henry Tseng)

2. $ whoami
曾亮齊(Henry Tseng)
A.K.A. lctseng (Github, Twitter…)
5xRuby DevOps
Rails Girl Taipei 教練
中研院資科所短期研究助理
國立臺灣大學 資訊工程系
獨立遊戲『軍官之歌』Programmer
(80,000+ lines of Ruby)

3. 這是一個好不容易做出系統後，
又全部打掉重練的故事…

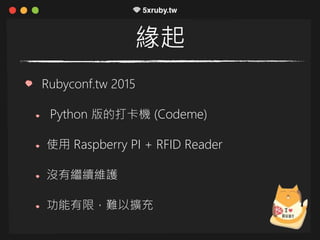

4. 緣起
Rubyconf.tw 2015
Python 版的打卡機 (Codeme)
使用 Raspberry PI + RFID Reader
沒有繼續維護
功能有限，難以擴充

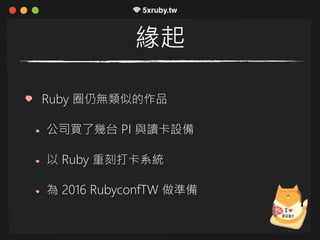

5. 緣起
Ruby 圈仍無類似的作品
公司買了幾台 PI 與讀卡設備
以 Ruby 重刻打卡系統
為 2016 RubyconfTW 做準備

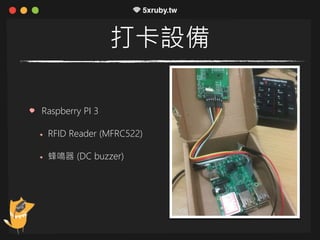

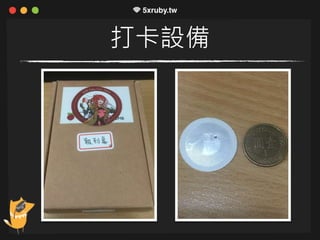

6. 打卡設備

7. 打卡設備
Raspberry PI 3
RFID Reader (MFRC522)
蜂鳴器 (DC buzzer)

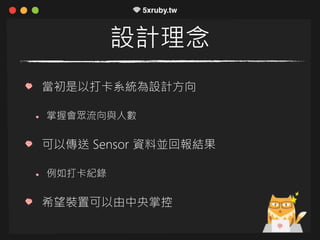

8. 設計理念
當初是以打卡系統為設計方向
掌握會眾流向與人數
可以傳送 Sensor 資料並回報結果
例如打卡紀錄
希望裝置可以由中央掌控

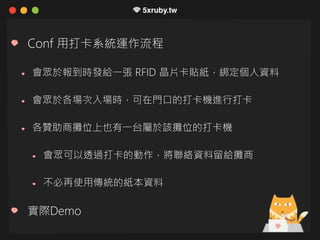

9. Conf 用打卡系統運作流程
會眾於報到時發給一張 RFID 晶片卡貼紙，綁定個人資料
會眾於各場次入場時，可在門口的打卡機進行打卡
各贊助商攤位上也有一台屬於該攤位的打卡機
會眾可以透過打卡的動作，將聯絡資料留給攤商
不必再使用傳統的紙本資料
實際Demo

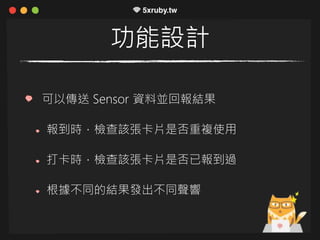

10. 功能設計
可以傳送 Sensor 資料並回報結果
報到時，檢查該張卡片是否重複使用
打卡時，檢查該張卡片是否已報到過
根據不同的結果發出不同聲響

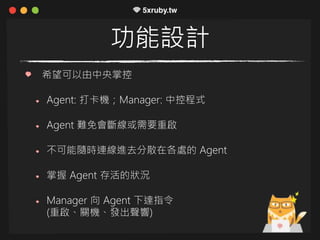

11. 功能設計
希望可以由中央掌控
Agent: 打卡機；Manager: 中控程式
Agent 難免會斷線或需要重啟
不可能隨時連線進去分散在各處的 Agent
掌握 Agent 存活的狀況
Manager 向 Agent 下達指令
(重啟、關機、發出聲響)

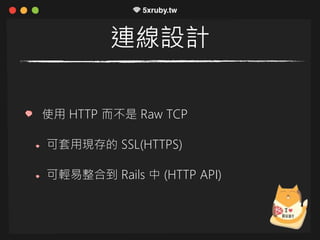

12. 連線設計
使用 HTTP 而不是 Raw TCP
可套用現存的 SSL(HTTPS)
可輕易整合到 Rails 中 (HTTP API)

13. 連線設計
雙向連線
非同步指令
(重啟、關機)
Agent
打卡結果
(卡號)

14. 連線設計
傳統 HTTP API
非同步指令
Polling
Agent
打卡結果
偵測到卡片再發出
request
setTimeout()

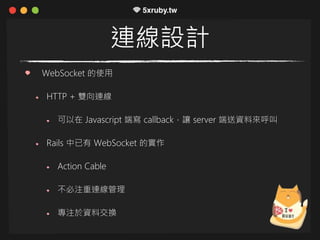

15. 連線設計
WebSocket 的使用
HTTP + 雙向連線
可以在 Javascript 端寫 callback，讓 server 端送資料來呼叫
Rails 中已有 WebSocket 的實作
Action Cable
不必注重連線管理
專注於資料交換

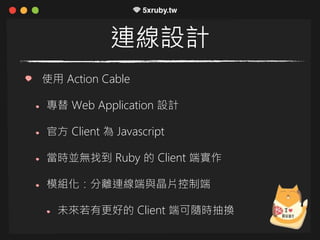

16. 連線設計
使用 Action Cable
專替 Web Application 設計
官方 Client 為 Javascript
當時並無找到 Ruby 的 Client 端實作
模組化：分離連線端與晶片控制端
未來若有更好的 Client 端可隨時抽換

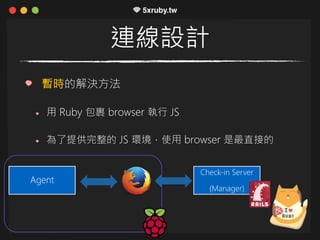

17. 連線設計
暫時的解決方法
用 Ruby 包裹 browser 執行 JS
為了提供完整的 JS 環境，使用 browser 是最直接的
Agent
Check-in Server
(Manager)

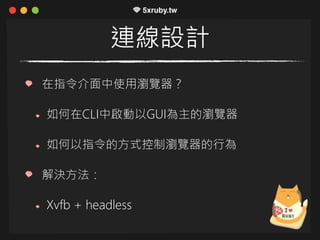

18. 連線設計
在指令介面中使用瀏覽器？
如何在CLI中啟動以GUI為主的瀏覽器
如何以指令的方式控制瀏覽器的行為
解決方法：
Xvfb + headless

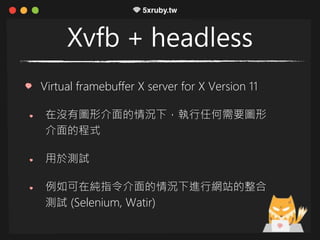

19. Xvfb + headless
Virtual framebuffer X server for X Version 11
在沒有圖形介面的情況下，執行任何需要圖形
介面的程式
用於測試
例如可在純指令介面的情況下進行網站的整合
測試 (Selenium, Watir)

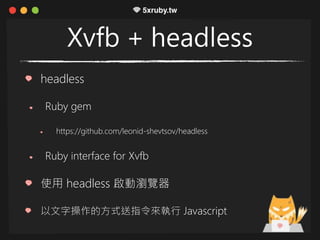

20. Xvfb + headless
headless
Ruby gem
https://github.com/leonid-shevtsov/headless
Ruby interface for Xvfb
使用 headless 啟動瀏覽器
以文字操作的方式送指令來執行 Javascript

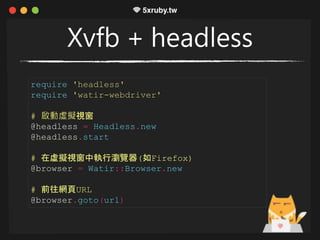

21. Xvfb + headless
require 'headless'
require 'watir-webdriver'
# 啟動虛擬視窗
@headless = Headless.new
@headless.start
# 在虛擬視窗中執行瀏覽器(如Firefox)
@browser = Watir::Browser.new
# 前往網頁URL
@browser.goto(url)

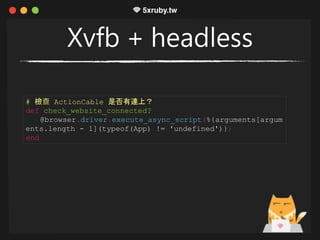

22. Xvfb + headless
# 檢查 ActionCable 是否有連上？
def check_website_connected?
@browser.driver.execute_async_script(%{arguments[argum
ents.length - 1](typeof(App) != 'undefined')})
end

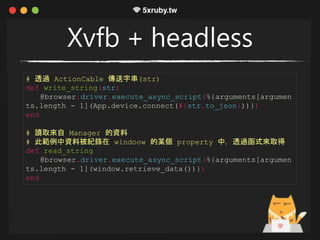

23. Xvfb + headless
# 透過 ActionCable 傳送字串(str)
def write_string(str)
@browser.driver.execute_async_script(%{arguments[argumen
ts.length - 1](App.device.connect(#{str.to_json}))})
end
# 讀取來自 Manager 的資料
# 此範例中資料被紀錄在 windoow 的某個 property 中，透過函式來取得
def read_string
@browser.driver.execute_async_script(%{arguments[argumen
ts.length - 1](window.retrieve_data())})
end

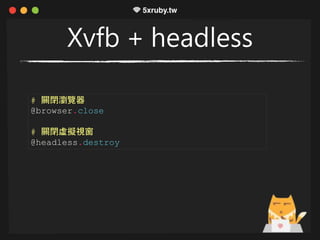

24. Xvfb + headless
# 關閉瀏覽器
@browser.close
# 關閉虛擬視窗
@headless.destroy

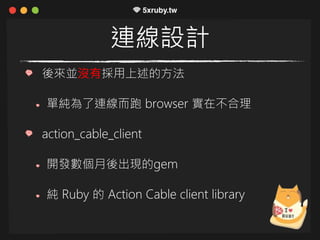

25. 連線設計
後來並沒有採用上述的方法
單純為了連線而跑 browser 實在不合理
action_cable_client
開發數個月後出現的gem
純 Ruby 的 Action Cable client library

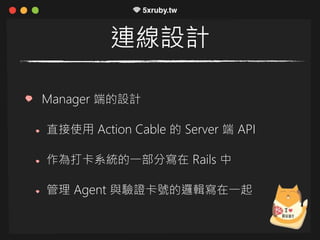

26. 連線設計
Manager 端的設計
直接使用 Action Cable 的 Server 端 API
作為打卡系統的一部分寫在 Rails 中
管理 Agent 與驗證卡號的邏輯寫在一起

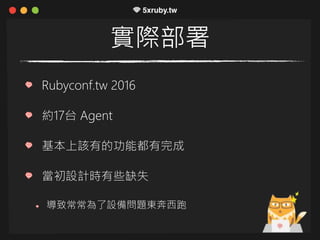

27. 實際部署
Rubyconf.tw 2016
約17台 Agent
基本上該有的功能都有完成
當初設計時有些缺失
導致常常為了設備問題東奔西跑

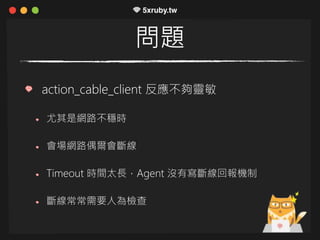

28. 問題
action_cable_client 反應不夠靈敏
尤其是網路不穩時
會場網路偶爾會斷線
Timeout 時間太長，Agent 沒有寫斷線回報機制
斷線常常需要人為檢查

29. 問題
action_cable_client gem 仍在發階段
偶爾會發生連線卡死 (網路正常，就是連不上Server)
有時網路中斷恢復後，除非重開整支程式，否則連線無法恢復
雪上加霜：所有工作都在同一個thread
斷線時整個程式都要重開

30. Refactor
重新設計連線相關的組件
仍使用 WebSocket，但不再依賴 Action Cable
不再依賴有潛在問題的 gem
更加即時的連線檢查與重新連線
分離 Manager 與 Rails app
不需要 Action Cable，因此可與 Rails 切割開

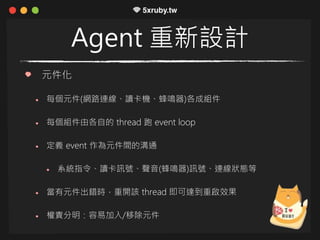

31. Agent 重新設計
元件化
每個元件(網路連線、讀卡機、蜂鳴器)各成組件
每個組件由各自的 thread 跑 event loop
定義 event 作為元件間的溝通
系統指令、讀卡訊號、聲音(蜂鳴器)訊號、連線狀態等
當有元件出錯時，重開該 thread 即可達到重啟效果
權責分明：容易加入/移除元件

32. Agent 架構圖
Master (管理所有組件、廣播 event)
Buzzer 蜂鳴器組件
• 接收 event: 聲響控制
Card Reader 讀卡機組件
• 發出 event: 卡號資料
Connection 連線組件
• 透過網路轉送 event 給 Manager，或從 Manager 接收 event

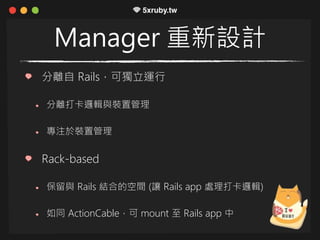

33. Manager 重新設計
分離自 Rails，可獨立運行
分離打卡邏輯與裝置管理
專注於裝置管理
Rack-based
保留與 Rails 結合的空間 (讓 Rails app 處理打卡邏輯)
如同 ActionCable，可 mount 至 Rails app 中

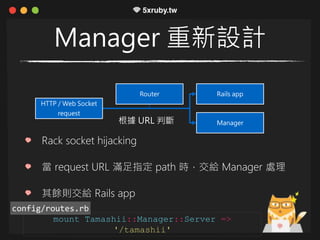

34. HTTP / Web Socket
request
Rails app
Manager
Router
Manager 重新設計
Rack socket hijacking
當 request URL 滿足指定 path 時，交給 Manager 處理
其餘則交給 Rails app
根據 URL 判斷
mount Tamashii::Manager::Server =>
'/tamashii'
config/routes.rb

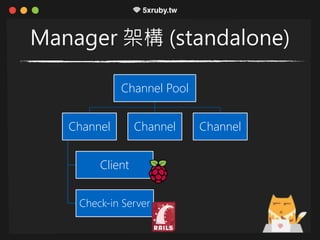

35. Manager 架構 (standalone)
Channel Pool
Channel
Client
Check-in Server
Channel Channel

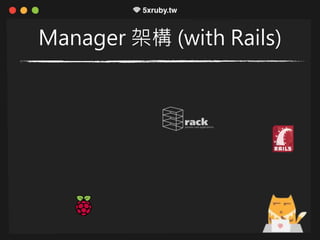

36. Manager 架構 (with Rails)

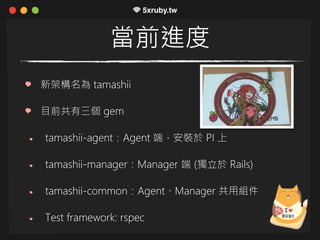

37. 當前進度
新架構名為 tamashii
目前共有三個 gem
tamashii-agent：Agent 端，安裝於 PI 上
tamashii-manager：Manager 端 (獨立於 Rails)
tamashii-common：Agent、Manager 共用組件
Test framework: rspec

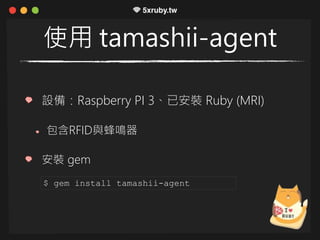

38. 使用 tamashii-agent
設備：Raspberry PI 3、已安裝 Ruby (MRI)
包含RFID與蜂鳴器
安裝 gem
$ gem install tamashii-agent

39. 使用 tamashii-agent
單次執行 (one-start)
需要能夠存取 GPIO 的權限 (如 root)
作為系統背景程式 (daemonize)
$ tamashii-agent -C agent_config.rb
$ tamashii-agent --install--systemd
Tamashii::Agent.config do
env 'development'
auth :token
token 'abc123'
end

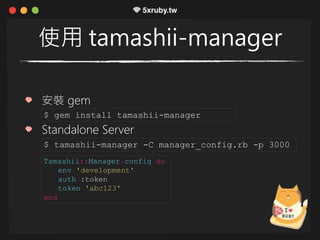

40. 使用 tamashii-manager
安裝 gem
Standalone Server
$ gem install tamashii-manager
$ tamashii-manager -C manager_config.rb -p 3000
Tamashii::Manager.config do
env 'development'
auth :token
token 'abc123'
end

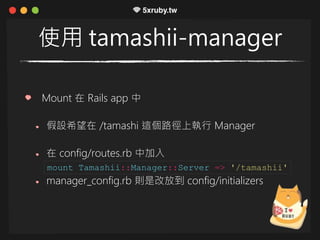

41. 使用 tamashii-manager
Mount 在 Rails app 中
假設希望在 /tamashi 這個路徑上執行 Manager
在 config/routes.rb 中加入
manager_config.rb 則是改放到 config/initializers
mount Tamashii::Manager::Server => '/tamashii'

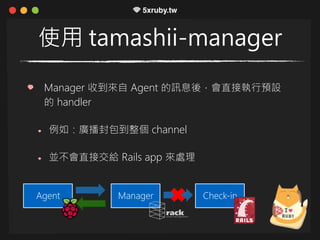

42. 使用 tamashii-manager
Manager 收到來自 Agent 的訊息後，會直接執行預設
的 handler
例如：廣播封包到整個 channel
並不會直接交給 Rails app 來處理
ManagerAgent Check-in

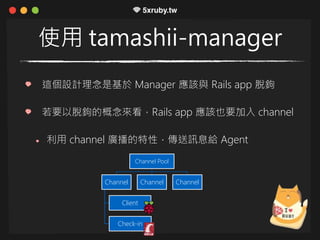

43. 使用 tamashii-manager
這個設計理念是基於 Manager 應該與 Rails app 脫鉤
若要以脫鉤的概念來看，Rails app 應該也要加入 channel
利用 channel 廣播的特性，傳送訊息給 Agent
Channel Pool
Channel
Client
Check-in
Channel Channel

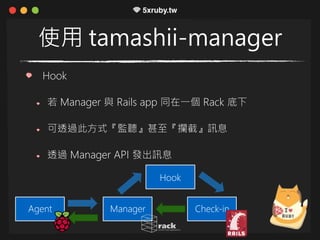

44. 使用 tamashii-manager
Hook
若 Manager 與 Rails app 同在一個 Rack 底下
可透過此方式『監聽』甚至『攔截』訊息
透過 Manager API 發出訊息
ManagerAgent Check-in
Hook

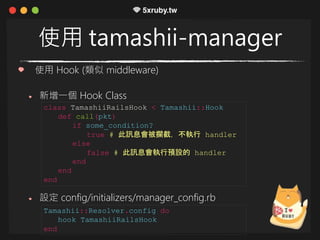

45. 使用 tamashii-manager
使用 Hook (類似 middleware)
新增一個 Hook Class
設定 config/initializers/manager_config.rb
class TamashiiRailsHook < Tamashii::Hook
def call(pkt)
if some_condition?
true # 此訊息會被攔截，不執行 handler
else
false # 此訊息會執行預設的 handler
end
end
end
Tamashii::Resolver.config do
hook TamashiiRailsHook
end

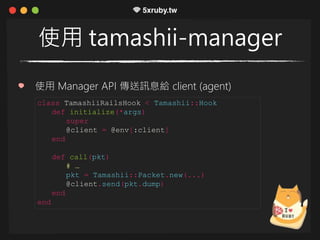

46. 使用 tamashii-manager
使用 Manager API 傳送訊息給 client (agent)
class TamashiiRailsHook < Tamashii::Hook
def initialize(*args)
super
@client = @env[:client]
end
def call(pkt)
# …
pkt = Tamashii::Packet.new(...)
@client.send(pkt.dump)
end
end

47. 測試模式 (Agent)
非測試模式下，Agent 需要真的硬體設備才可以運作
否則硬體元件相關的程式碼會初始化失敗
使用測試模式
脫離硬體元件
測試邏輯
跑 rspec

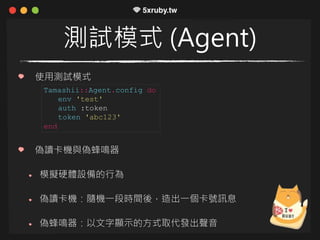

48. 測試模式 (Agent)
使用測試模式
偽讀卡機與偽蜂鳴器
模擬硬體設備的行為
偽讀卡機：隨機一段時間後，造出一個卡號訊息
偽蜂鳴器：以文字顯示的方式取代發出聲音
Tamashii::Agent.config do
env 'test'
auth :token
token 'abc123'
end

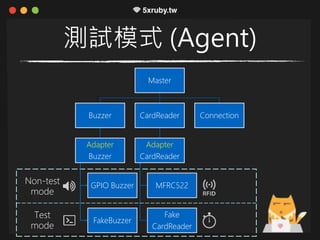

49. 測試模式 (Agent)
Master
Buzzer
Adapter
Buzzer
GPIO Buzzer
FakeBuzzer
CardReader
Adapter
CardReader
MFRC522
Fake
CardReader
Connection
Non-test
mode
Test
mode

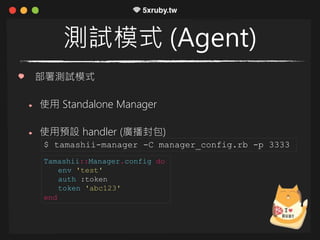

50. 測試模式 (Agent)
部署測試模式
使用 Standalone Manager
使用預設 handler (廣播封包)
$ tamashii-manager -C manager_config.rb -p 3333
Tamashii::Manager.config do
env 'test'
auth :token
token 'abc123'
end

51. 測試模式 (Agent)
部署測試模式
使 Agent 連上 Manager
$ tamashii-agent -C agent_config.rb
Tamashii::Agent.config do
manager_host '127.0.0.1'
manager_port 3333
env 'test'
auth :token
token 'abc123'
end

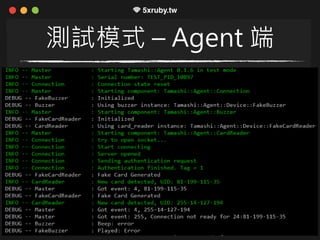

52. 測試模式 – Agent 端

53. 測試模式 – Manager 端

54. 測試模式
剛才的範例中，Agent 似乎有 error

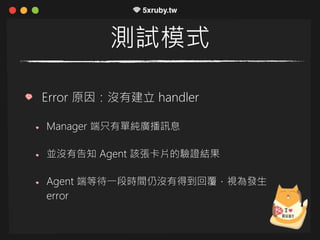

55. 測試模式
Error 原因：沒有建立 handler
Manager 端只有單純廣播訊息
並沒有告知 Agent 該張卡片的驗證結果
Agent 端等待一段時間仍沒有得到回覆，視為發生
error

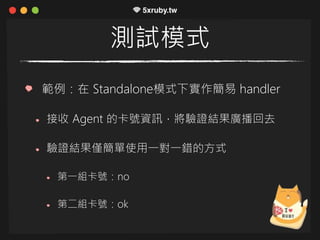

56. 測試模式
範例：在 Standalone模式下實作簡易 handler
接收 Agent 的卡號資訊，將驗證結果廣播回去
驗證結果僅簡單使用一對一錯的方式
第一組卡號：no
第二組卡號：ok

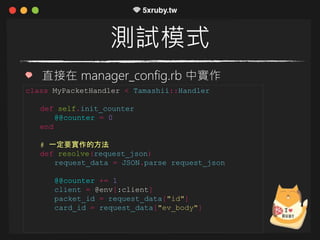

57. 測試模式
直接在 manager_config.rb 中實作
class MyPacketHandler < Tamashii::Handler
def self.init_counter
@@counter = 0
end
# 一定要實作的方法
def resolve(request_json)
request_data = JSON.parse request_json
@@counter += 1
client = @env[:client]
packet_id = request_data["id"]
card_id = request_data["ev_body"]

58. 測試模式
pkt_type = Tamashii::Type::RFID_RESPONSE_JSON
result = {
auth: @@counter % 2 == 0,
reason: "You are: #{card_id}“
}
# packet data 一定要是字串
pkt_data = {
id: packet_id,
ev_body: result.to_json
}.to_json
pkt = Tamashii::Packet.new(
pkt_type, client.tag, pkt_data)
client.channel.broadcast(pkt.dump)
end
end

59. 測試模式
最後記得註冊這一個 handler
MyPacketHandler.init_counter
Tamashii::Resolver.config do
handle Tamashii::Type::RFID_NUMBER, MyPacketHandler
end

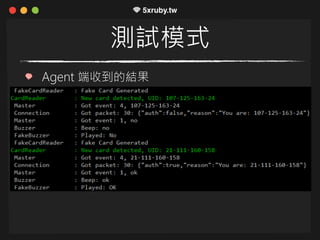

60. 測試模式
Agent 端收到的結果

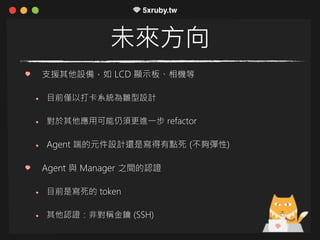

61. 未來方向
支援其他設備，如 LCD 顯示板、相機等
目前僅以打卡系統為雛型設計
對於其他應用可能仍須更進一步 refactor
Agent 端的元件設計還是寫得有點死 (不夠彈性)
Agent 與 Manager 之間的認證
目前是寫死的 token
其他認證：非對稱金鑰 (SSH)
