1. A15-136
Для загрузки требуемых сведений найдите
соответствующий номер модели на техническом сайте. https://tech.thk.com

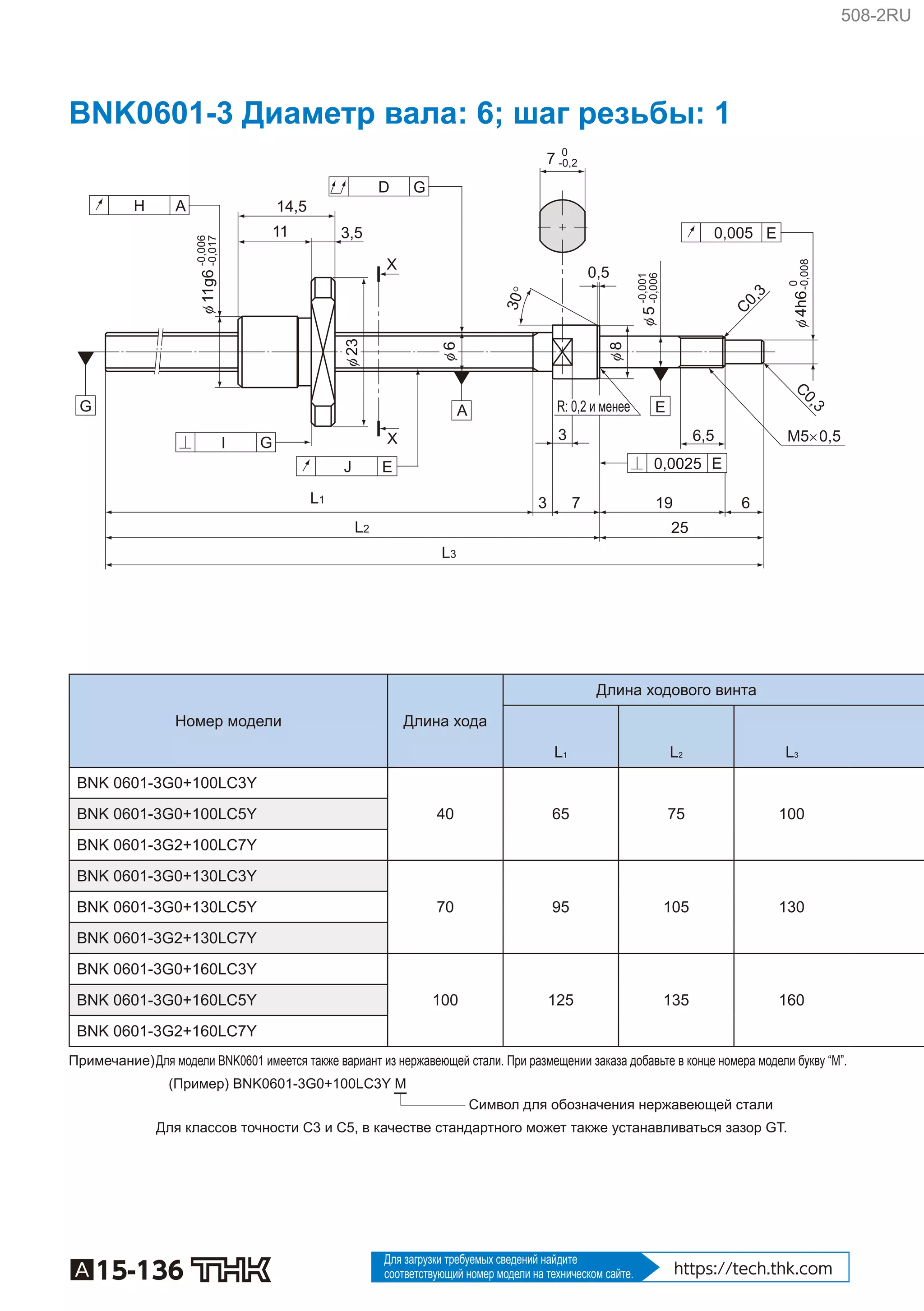

BNK0601-3 Диаметр вала: 6; шаг резьбы: 1
R: 0,2 и менее
φ4h6
25
619
3,511
14,5
X
X
C
0,3
C
0,3
7
φ23
φ11g6
-0,001
-0,006φ5
30°
φ6
φ8
M5×0,5
0,5
3 6,5
J E
H A
L3
L2
L1 73
D G
0,005 E
I G
0,0025
G A E
E
0
-0,008
0
-0,2
-0,006
-0,017
Номер модели Длина хода
Длина ходового винта
L1 L2 L3
BNK 0601-3G0+100LC3Y
40 65 75 100BNK 0601-3G0+100LC5Y
BNK 0601-3G2+100LC7Y
BNK 0601-3G0+130LC3Y
70 95 105 130BNK 0601-3G0+130LC5Y
BNK 0601-3G2+130LC7Y
BNK 0601-3G0+160LC3Y
100 125 135 160BNK 0601-3G0+160LC5Y
BNK 0601-3G2+160LC7Y
Примечание)Для модели BNK0601 имеется также вариант из нержавеющей стали. При размещении заказа добавьте в конце номера модели букву “M”.
Символ для обозначения нержавеющей стали
(Пример) BNK0601-3G0+100LC3Y M
Для классов точности C3 и C5, в качестве стандартного может также устанавливаться зазор GT.
508-2RU

2. A15-137
Шарико-винтоваяпередача
Прецизионнаяшарико-винтоваяпередачасобработаннымиконцамивала
Аксессуары⇒A15-351
Вид X-X
4-φ 3,4 сквозн. отверстие
15
30°
PCD17
30°

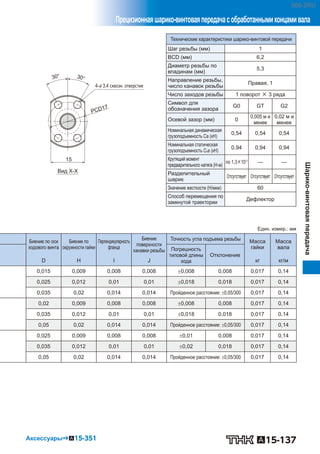

Технические характеристики шарико-винтовой передачи
Шаг резьбы (мм) 1
BCD (мм) 6,2
Диаметр резьбы по
впадинам (мм)
5,3
Направление резьбы,
число канавок резьбы
Правая, 1
Число заходов резьбы 1 поворот × 3 ряда
Символ для
обозначения зазора
G0 GT G2
Осевой зазор (мм) 0
0,005 м и
менее
0,02 м и
менее
Номинальная динамическая
грузоподъемность Ca (кН)
0,54 0,54 0,54
Номинальная статическая
грузоподъемность C0a (кН)
0,94 0,94 0,94
Крутящий момент
предварительного натяга (Н-м)
по 1,3×10-2
— —
Разделительный
шарик
Отсутствует Отсутствует Отсутствует
Значение жесткости (Н/мкм) 60
Способ перемещения по
замкнутой траектории
Дефлектор
Един. измер.: мм
Биение по оси
ходового винта
Биение по
окружности гайки
Перпендикулярность
фланца
Биение
поверхности
канавки резьбы
Точность угла подъема резьбы Масса
гайки
Масса
валаПогрешность
типовой длины
хода
Отклонение
D H I J кг кг/м
0,015 0,009 0,008 0,008 0,008 0,008 0,017 0,14
0,025 0,012 0,01 0,01 0,018 0,018 0,017 0,14
0,035 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,017 0,14
0,02 0,009 0,008 0,008 0,008 0,008 0,017 0,14
0,035 0,012 0,01 0,01 0,018 0,018 0,017 0,14
0,05 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,017 0,14
0,025 0,009 0,008 0,008 0,01 0,008 0,017 0,14
0,035 0,012 0,01 0,01 0,02 0,018 0,017 0,14
0,05 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,017 0,14
