Документ содержит техническую информацию о шарико-винтовых передачах, включая номера моделей, размеры, шаги резьбы и характеристики грузоподъемности. Указаны детали точности, включая допуски и биения. Также включены схемы и информация о совместимых аксессуарах.

1. A15-152
Для загрузки требуемых сведений найдите
соответствующий номер модели на техническом сайте. https://tech.thk.com

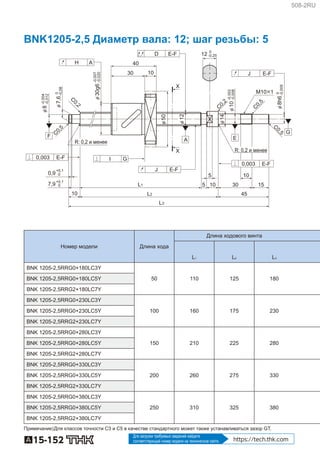

BNK1205-2,5 Диаметр вала: 12; шаг резьбы: 5
R: 0,2 и менее
R: 0,2 и менее
φ8h6
φ7,6
φ8
45
5
5 30 1510
10
M10×1
1030
40
10
C
0,2
C
0,5
+0,1
07,9
+0,1
00,9
X
X
C
0,5
C
0,2
C
0,5
12
φ12
φ50
φ30g6
-0,002
-0,008φ10
φ14
J E-F
H A
L3
L2
L1
D E-F
J E-F
I G0,003 E-F
0,003
F
G
EA
E-F
0
-0,009
0
-0,08
-0,004
-0,012
0
-0,25
-0,007
-0,020
Номер модели Длина хода
Длина ходового винта
L1 L2 L3
BNK 1205-2,5RRG0+180LC3Y
50 110 125 180BNK 1205-2,5RRG0+180LC5Y
BNK 1205-2,5RRG2+180LC7Y
BNK 1205-2,5RRG0+230LC3Y
100 160 175 230BNK 1205-2,5RRG0+230LC5Y
BNK 1205-2,5RRG2+230LC7Y
BNK 1205-2,5RRG0+280LC3Y
150 210 225 280BNK 1205-2,5RRG0+280LC5Y
BNK 1205-2,5RRG2+280LC7Y
BNK 1205-2,5RRG0+330LC3Y
200 260 275 330BNK 1205-2,5RRG0+330LC5Y
BNK 1205-2,5RRG2+330LC7Y
BNK 1205-2,5RRG0+380LC3Y
250 310 325 380BNK 1205-2,5RRG0+380LC5Y
BNK 1205-2,5RRG2+380LC7Y
Примечание)Для классов точности C3 и C5 в качестве стандартного может также устанавливаться зазор GT.
508-2RU

2. A15-153

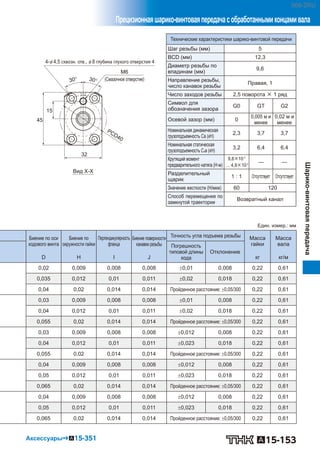

Шарико-винтоваяпередача
Прецизионнаяшарико-винтоваяпередачасобработаннымиконцамивала
Аксессуары⇒A15-351
4-φ 4,5 сквозн. отв., φ 8 глубина глухого отверстия 4
(Смазочное отверстие)
Вид X-X
M6
PCD40
32
45
15
30° 30°
Технические характеристики шарико-винтовой передачи
Шаг резьбы (мм) 5
BCD (мм) 12,3
Диаметр резьбы по
впадинам (мм)
9,6
Направление резьбы,
число канавок резьбы
Правая, 1
Число заходов резьбы 2,5 поворота × 1 ряд
Символ для
обозначения зазора
G0 GT G2
Осевой зазор (мм) 0
0,005 м и
менее
0,02 м и
менее
Номинальная динамическая
грузоподъемность Ca (кН)
2,3 3,7 3,7
Номинальная статическая
грузоподъемность C0a (кН)
3,2 6,4 6,4
Крутящий момент
предварительного натяга (Н-м)
9,8×10-3
... 4,9×10-2 — —
Разделительный
щарик
1 : 1 Отсутствует Отсутствует
Значение жесткости (Н/мкм) 60 120
Способ перемещения по
замкнутой траектории
Возвратный канал
Един. измер.: мм
Биение по оси
ходового винта
Биение по
окружности гайки
Перпендикулярность
фланца
Биение поверхности
канавки резьбы
Точность угла подъема резьбы Масса
гайки
Масса
валаПогрешность
типовой длины
хода
Отклонение
D H I J кг кг/м
0,02 0,009 0,008 0,008 0,01 0,008 0,22 0,61
0,035 0,012 0,01 0,011 0,02 0,018 0,22 0,61
0,04 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,22 0,61
0,03 0,009 0,008 0,008 0,01 0,008 0,22 0,61
0,04 0,012 0,01 0,011 0,02 0,018 0,22 0,61
0,055 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,22 0,61
0,03 0,009 0,008 0,008 0,012 0,008 0,22 0,61
0,04 0,012 0,01 0,011 0,023 0,018 0,22 0,61
0,055 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,22 0,61
0,04 0,009 0,008 0,008 0,012 0,008 0,22 0,61
0,05 0,012 0,01 0,011 0,023 0,018 0,22 0,61
0,065 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,22 0,61
0,04 0,009 0,008 0,008 0,012 0,008 0,22 0,61
0,05 0,012 0,01 0,011 0,023 0,018 0,22 0,61
0,065 0,02 0,014 0,014 Пройденное расстояние: 0,05/300 0,22 0,61
508-2RU
