Red Hat Storage Server presentation - online presentation for ELOS Technologies customers and for all who would like to attend online. Video in Czech language will be available in few days.

1. Red Hat Storage Server

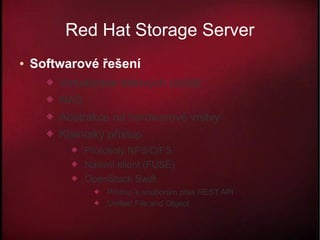

2. Red Hat Storage Server
● Softwarové řešení
 Virtualizace datových úložišť
 NAS
 Abstrakce od hardwarové vrstvy
 Klientský přístup
 Protokoly NFS/CIFS
 Nativní klient (FUSE)
 OpenStack Swift
 Přístup k souborům přes REST API
 Unified File and Object

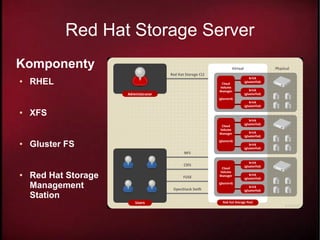

3. Red Hat Storage Server
Komponenty
● RHEL
● XFS
● Gluster FS
● Red Hat Storage
Management
Station

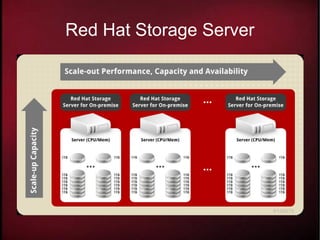

4. Red Hat Storage Server

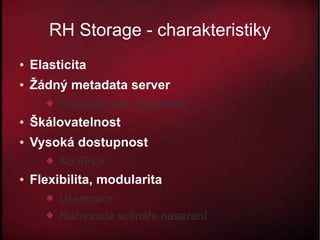

5. RH Storage - charakteristiky
● Elasticita
● Žádný metadata server
 Elastický hash algoritmus
● Škálovatelnost
● Vysoká dostupnost
 No SPOF
● Flexibilita, modularita
 Userspace
 Různorodé scénáře nasazení

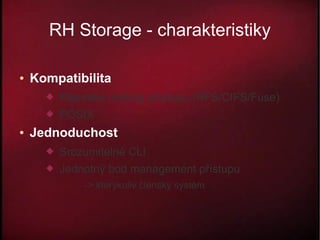

6. RH Storage - charakteristiky
● Kompatibilita
 Klientské metody přístupu (NFS/CIFS/Fuse)
 POSIX
● Jednoduchost
 Srozumitelné CLI
 Jednotný bod management přístupu
-> kterýkoliv členský systém

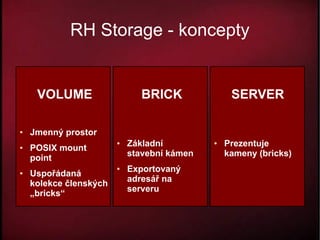

7. RH Storage - koncepty
VOLUME BRICK SERVER
● Jmenný prostor
● Základní ● Prezentuje
● POSIX mount
stavební kámen kameny (bricks)
point
● Exportovaný
● Uspořádaná
adresář na
kolekce členských
serveru
„bricks“

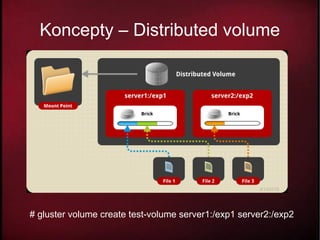

8. Koncepty – Distributed volume
# gluster volume create test-volume server1:/exp1 server2:/exp2

9. Koncepty – Replicated volume
# gluster volume create test-volume replica 2 transport tcp
server1:/exp1 server2:/exp2

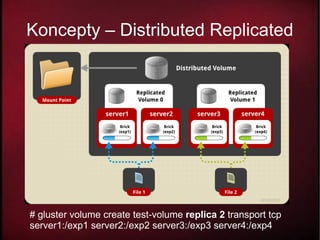

10. Koncepty – Distributed Replicated
# gluster volume create test-volume replica 2 transport tcp
server1:/exp1 server2:/exp2 server3:/exp3 server4:/exp4

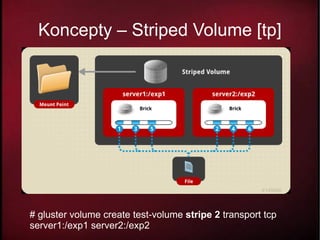

11. Koncepty – Striped Volume [tp]
# gluster volume create test-volume stripe 2 transport tcp
server1:/exp1 server2:/exp2

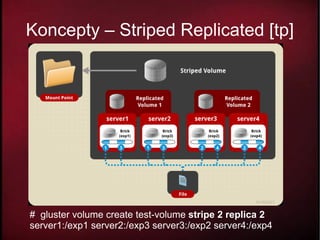

12. Koncepty – Striped Replicated [tp]
# gluster volume create test-volume stripe 2 replica 2
server1:/exp1 server2:/exp3 server3:/exp2 server4:/exp4

13. Koncepty – Distributed Striped [tp]
# gluster volume create test-volume stripe 2 transport tcp
server1:/exp1 server1:/exp2 server2:/exp3 server2:/exp4

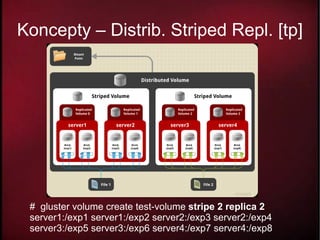

14. Koncepty – Distrib. Striped Repl. [tp]
# gluster volume create test-volume stripe 2 replica 2
server1:/exp1 server1:/exp2 server2:/exp3 server2:/exp4
server3:/exp5 server3:/exp6 server4:/exp7 server4:/exp8

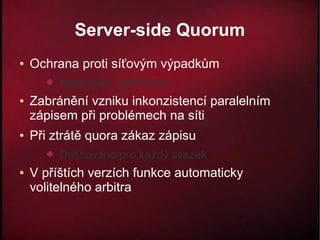

15. Server-side Quorum
● Ochrana proti síťovým výpadkům
 Nebezpečí „split-brain“
● Zabránění vzniku inkonzistencí paralelním
zápisem při problémech na síti
● Při ztrátě quora zákaz zápisu
 Definováno pro každý svazek
● V příštích verzích funkce automaticky
volitelného arbitra

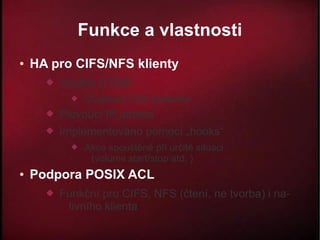

16. Funkce a vlastnosti
● HA pro CIFS/NFS klienty
 Využito CTDB
 Clustered TDB database
 Plovoucí IP adresa
 Implementováno pomocí „hooks“
 Akce spouštěné při určité situaci
(volume start/stop atd. )
● Podpora POSIX ACL
 Funkční pro CIFS, NFS (čtení, ne tvorba) i na-
tivního klienta

17. Funkce a vlastnosti
● Directory Quotas
 Limity využití diskového prostoru
 Na úrovni adresářů nebo svazků (volumes)
[root@rhs1 storage]# gluster volume quota di-re list
path limit_set size
-----------------------------------------------------
/ 100MB 10.9MB
/quotaA 10MB 10.9MB
/quotaB 10MB 0Bytes
/quotaC 10MB 0Bytes

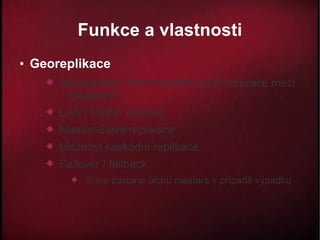

18. Funkce a vlastnosti
● Georeplikace
 Asynchronní inkrementální synchronizace mezi
lokalitami
 LAN / WAN / internet
 Master-Slave replikace
 Možnost kaskádní replikace
 Failover / failback
 Slave zastane úlohu mastera v případě výpadku

19. Red Hat Storage Console
● Vytvořeno pomocí Ovirt technologie
 Stejné uživatelské prostředí
 Stejné možnosti správy uživatelů
● Management objektů v rámci RHS
 Bricks, volumes, servers

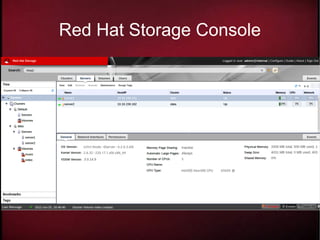

20. Red Hat Storage Console

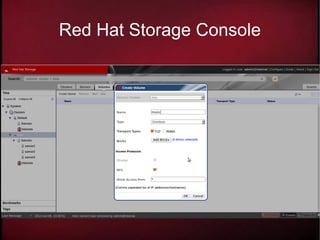

21. Red Hat Storage Console

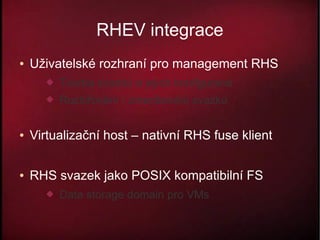

22. RHEV integrace
● Uživatelské rozhraní pro management RHS
 Tvorba svazků a jejich konfigurace
 Rozšiřování / zmenšování svazků
● Virtualizační host – nativní RHS fuse klient
● RHS svazek jako POSIX kompatibilní FS
 Data storage domain pro VMs

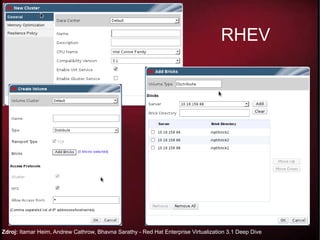

23. RHEV
Zdroj: Itamar Heim, Andrew Cathrow, Bhavna Sarathy - Red Hat Enterprise Virtualization 3.1 Deep Dive
