QGIS를 이용한 조판 layout

1. 6.도면작성
이준호 / 한국토지주택공사

2. 6.도면작성

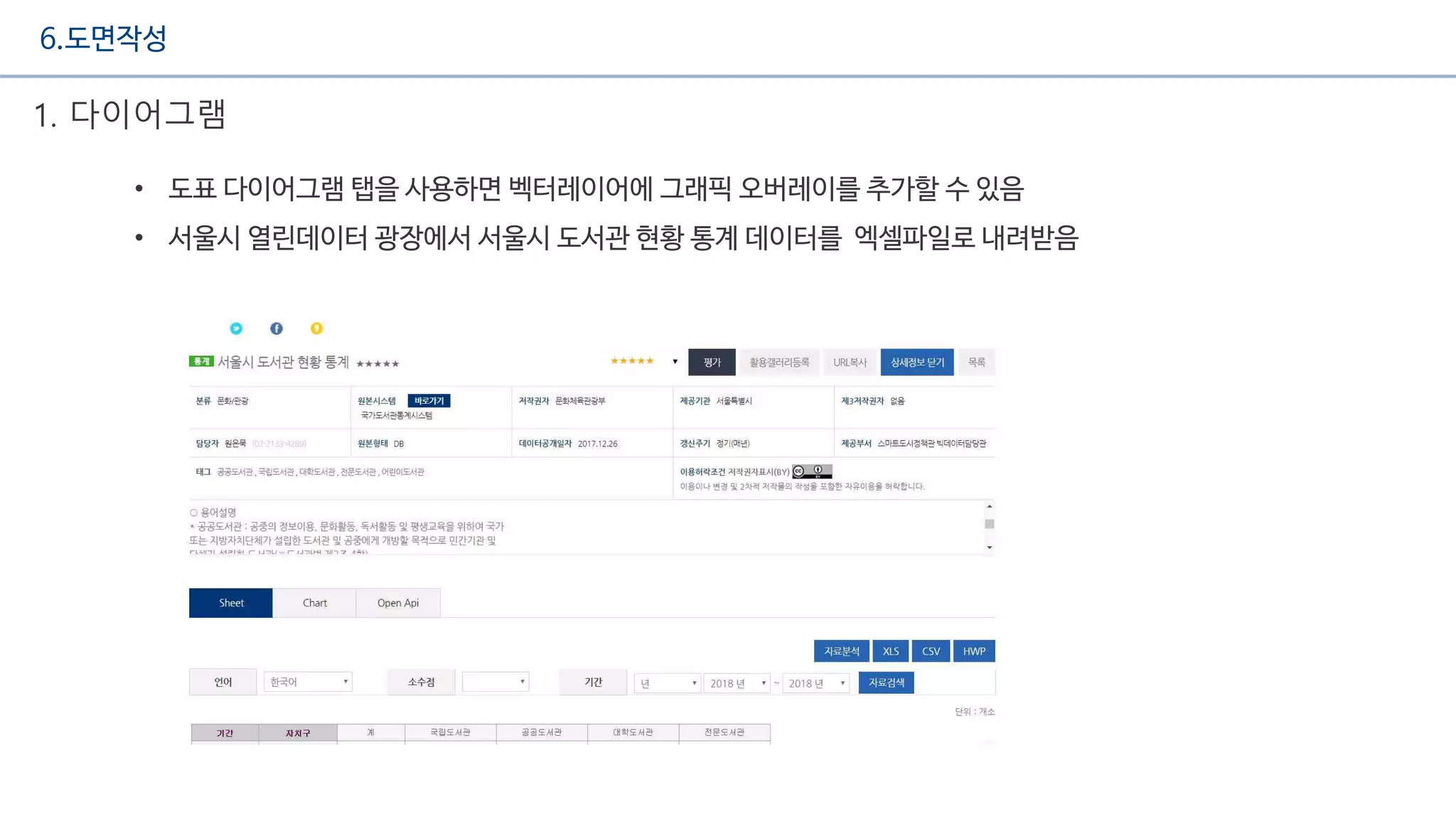

1. 다이어그램
• 도표 다이어그램 탭을 사용하면 벡터레이어에 그래픽 오버레이를 추가할 수 있음
• 서울시 열린데이터 광장에서 서울시 도서관 현황 통계 데이터를 엑셀파일로 내려받음

3. 6.도면작성
• 서울시 도서관 현황통계 데이터(속성)와 서울시 구경계 데이터(공간)를 불러와서 결합하도록 함

4. 6.도면작성
• 도표 탭에서 다이어그램 종류를 선택하고 속성에서 표시할 속성 선택
챠트로 표현할 속성 선택하고 ‘+’

5. 6.도면작성
• 렌더링에서 다이어그램의 스타일을 설정

6. 6.도면작성
• 크기는 선택한 통계의 표시되는 크기를 설정

7. 6.도면작성
• 파이챠트

8. 6.도면작성
• 히스토그램

9. 6.도면작성
• 텍스트 다이어그램

10. 6.도면작성
2. 조판
• 분석 또는 시각화한 도면은 인쇄 또는 출판할 수 있는 지도를 만드는 과정이 필요
• QGIS에는 GIS레이어를 가공하여 지도를 만들 수 있는 인쇄조판(print layout) 기능이 있음
• 이번 실습에서는 통계청 센서스 행정경계 데이터를 이용하여 도면들 만들어 보도록 함

11. 6.도면작성
• 인쇄조판을 만들기 위하여 ‘프로젝트 > 새 인쇄조판＇실행하고 제목 입력

12. 6.도면작성
• 인쇄조판 창에서 전체보기 버튼을 클릭하여 전체 레이아웃을 표시

13. 6.도면작성
• QGIS에서 볼 수 있는 맵뷰를 레이아웃으로 가져오기 위하여 ‘Add Item > Add 맵’ 실행

14. 6.도면작성
• 맵추가 모드가 활성화되어 마우스 왼쪽 버튼을 클릭하고 지도를 삽입할 사각형 생성

15. 6.도면작성
• 사각형 창은 메인 QGIS 맵으로 렌더링 되며, 렌더링된 지도의 위치를 편집하기 위하여 ‘편집>콘텐츠
이동＇을 이용해 맵의 위치 및 크기를 조정
• 사각형의 위치를 조정하려면 Select/Move Item 이용

16. 6.도면작성
• 지도의 확대/축소 수준을 조정하기 위하여 항목 속성탭을 클릭하고 축적값 5,000,000 입력

17. 6.도면작성
• 이제 서울 지역을 확대하여 보여주는 지도를 추가하기 위하여 QGIS창의 레이어를 변경하기 전에
Lock layers 및 레이어 스타일 잠그기 체크
• 잠그기를 설정하면 일부 레이어를 끄거나 스타일을 변경해도 뷰가 변경되지 않음

18. 6.도면작성
• QGIS 메인창으로 전환하여 앞선 실습에서 작업한 서울지역 분석데이터를 이용하여 맵 생성

19. 6.도면작성
• 이제 맵을 삽입하기 위하여 인쇄조판 창으로 전환하고 ‘Add Item > Add 맵‘ 실행

20. 6.도면작성
• 지도를 삽입할 위치에서 직사각형을 드래그하여 삽입, 인쇄조판에 맵객체가 2개 있는 것을 확인
- 주의 : 맵에 대한 속성을 변경시 올바른 맵이 선택되었는지 확인

21. 6.도면작성
• 항목패널에서 방금 추가한 객체를 선택, 항목속성탭을 선택하고 프레임 패널로 스크롤하여 체크박스에 체크
하고, 새로운 추가한 맵을 쉽게 구분할 수 있도록 프레임 테두리의 색상과 두께 변경

22. 6.도면작성
• 기본 지도에서 삽입된 영역을 자동으로 강조 표시할 수 있음
• 항목속성에서 오버뷰로 스크롤하고 오버뷰 추가버튼을 클릭하고 지도프레임 선택
• 인쇄조판에서 지도2의 표시된 범위가 지도1에 강조 표시됨

23. 6.도면작성
• 지도에 방위를 추가하기 위하여 Add Item > Add 픽쳐를 클릭하고 방위의 위치와 크기를 지정
• 패널에서 항목속성 탭을 클릭하고 디렉토리 섹션에서 방위 이미지 선택

24. 6.도면작성
• 축척을 추가하기 위하여 ‘Add Item > Add 축척막대‘ 를 선택하고 원하는 크기를 지정
• 축척을 표시할 지도를 선택하고 축척막대의 항목속성들을 조정

25. 6.도면작성
• 지도에 제목을 추가하기 위하여 ‘Add Item > Add 라벨’을 클릭하고 원하는 크기를 지정
• 제목을 입력하고 글꼴과 스타일, 크기, 색상 등을 자유롭게 선택하여 지정

26. 6.도면작성
• 지도에 범례를 추가하기 위하여 ‘Add Item > Add 범례＇를 선택하고, 원하는 크기를 지정

27. 6.도면작성
• 범례 제목을 입력하고 불필요한 레이어를 정리하기 위하여 지도갱신 체크박스 해제
• 불필요한 레이어 정리 및 범례 제목 등 수정

28. 6.도면작성
• 레이아웃이 완료되면 맵을 이미지, PDF 또는 SVG로 내보낼 수 있음.
• 여기서는 이미지로 내보내기 위하여 ‘조판 > 이미지로 내보내기‘ 를 선택하고 원하는 형식의 이미지로 저장
