Presentasi menjelaskan proyek pompa hidrolik sederhana untuk membuktikan hukum Pascal secara eksperimen. Pompa ini terdiri dari tiga jarum suntik yang dihubungkan dengan selang dan diisi air. Ketika minyak dimasukkan ke jarum terbesar, permukaan air di ketiga jarum akan setimbang, membuktikan bahwa tekanan akan seimbang di semua titik dalam fluida takkompresibel seperti yang dijelaskan hukum Pascal.

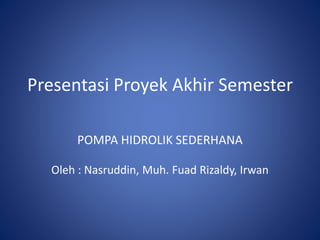

1. Presentasi Proyek Akhir Semester
POMPA HIDROLIK SEDERHANA
Oleh : Nasruddin, Muh. Fuad Rizaldy, Irwan

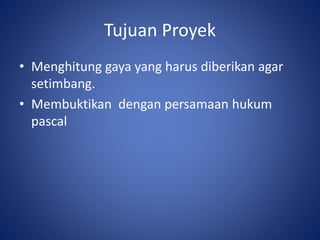

2. Tujuan Proyek
• Menghitung gaya yang harus diberikan agar
setimbang.
• Membuktikan dengan persamaan hukum
pascal

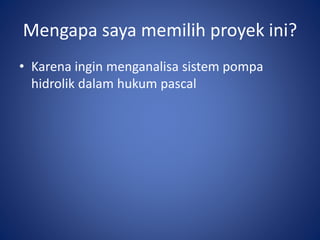

3. Mengapa saya memilih proyek ini?
• Karena ingin menganalisa sistem pompa
hidrolik dalam hukum pascal

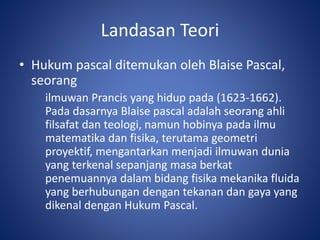

4. Landasan Teori
• Hukum pascal ditemukan oleh Blaise Pascal,
seorang
ilmuwan Prancis yang hidup pada (1623-1662).
Pada dasarnya Blaise pascal adalah seorang ahli
filsafat dan teologi, namun hobinya pada ilmu
matematika dan fisika, terutama geometri
proyektif, mengantarkan menjadi ilmuwan dunia
yang terkenal sepanjang masa berkat
penemuannya dalam bidang fisika mekanika fluida
yang berhubungan dengan tekanan dan gaya yang
dikenal dengan Hukum Pascal.

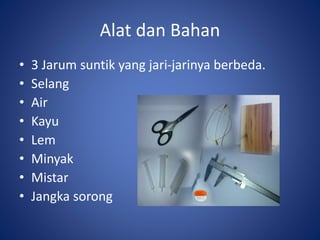

5. Alat dan Bahan
• 3 Jarum suntik yang jari-jarinya berbeda.
• Selang
• Air
• Kayu
• Lem
• Minyak
• Mistar
• Jangka sorong

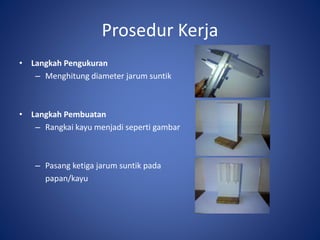

6. Prosedur Kerja
• Langkah Pengukuran
– Menghitung diameter jarum suntik
• Langkah Pembuatan
– Rangkai kayu menjadi seperti gambar
– Pasang ketiga jarum suntik pada
papan/kayu

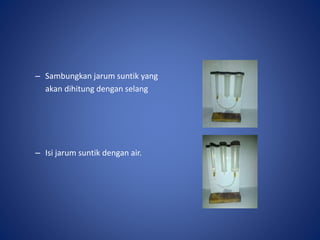

7. – Sambungkan jarum suntik yang
akan dihitung dengan selang
– Isi jarum suntik dengan air.

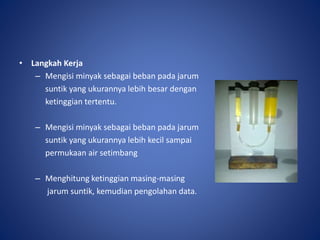

8. • Langkah Kerja
– Mengisi minyak sebagai beban pada jarum
suntik yang ukurannya lebih besar dengan
ketinggian tertentu.
– Mengisi minyak sebagai beban pada jarum
suntik yang ukurannya lebih kecil sampai
permukaan air setimbang
– Menghitung ketinggian masing-masing
jarum suntik, kemudian pengolahan data.

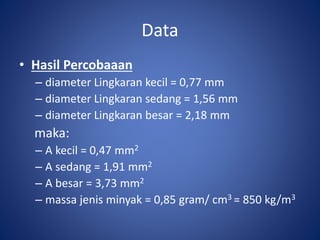

9. Data
• Hasil Percobaaan
– diameter Lingkaran kecil = 0,77 mm
– diameter Lingkaran sedang = 1,56 mm
– diameter Lingkaran besar = 2,18 mm
maka:
– A kecil = 0,47 mm2
– A sedang = 1,91 mm2
– A besar = 3,73 mm2
– massa jenis minyak = 0,85 gram/ cm3 = 850 kg/m3

10. • Tabel Hasil Percobaan
 Percobaan Kecil & sedang

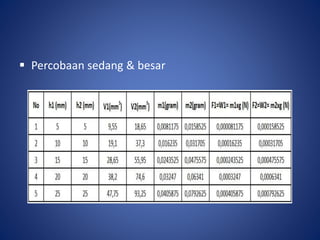

11.  Percobaan sedang & besar

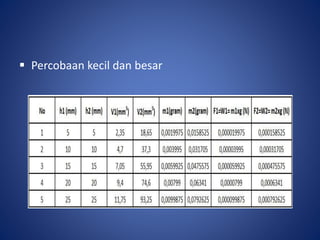

12.  Percobaan kecil dan besar

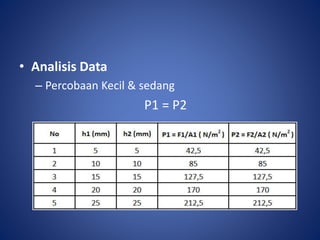

13. • Analisis Data
– Percobaan Kecil & sedang
P1 = P2

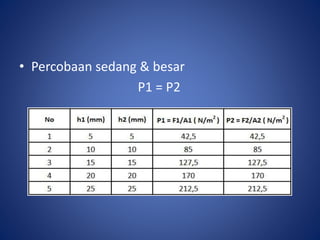

14. • Percobaan sedang & besar
P1 = P2

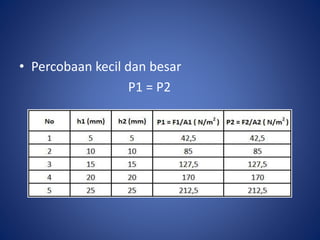

15. • Percobaan kecil dan besar
P1 = P2

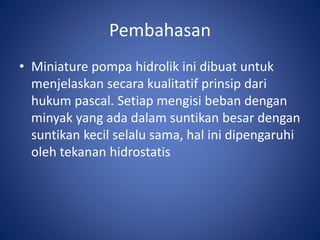

16. Pembahasan
• Miniature pompa hidrolik ini dibuat untuk
menjelaskan secara kualitatif prinsip dari
hukum pascal. Setiap mengisi beban dengan
minyak yang ada dalam suntikan besar dengan
suntikan kecil selalu sama, hal ini dipengaruhi
oleh tekanan hidrostatis

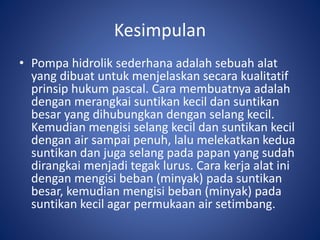

17. Kesimpulan
• Pompa hidrolik sederhana adalah sebuah alat
yang dibuat untuk menjelaskan secara kualitatif
prinsip hukum pascal. Cara membuatnya adalah
dengan merangkai suntikan kecil dan suntikan
besar yang dihubungkan dengan selang kecil.
Kemudian mengisi selang kecil dan suntikan kecil
dengan air sampai penuh, lalu melekatkan kedua
suntikan dan juga selang pada papan yang sudah
dirangkai menjadi tegak lurus. Cara kerja alat ini
dengan mengisi beban (minyak) pada suntikan
besar, kemudian mengisi beban (minyak) pada
suntikan kecil agar permukaan air setimbang.

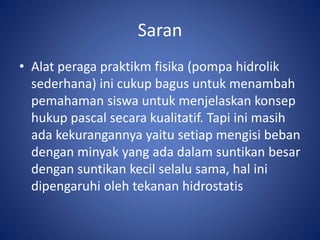

18. Saran
• Alat peraga praktikm fisika (pompa hidrolik
sederhana) ini cukup bagus untuk menambah
pemahaman siswa untuk menjelaskan konsep
hukup pascal secara kualitatif. Tapi ini masih
ada kekurangannya yaitu setiap mengisi beban
dengan minyak yang ada dalam suntikan besar
dengan suntikan kecil selalu sama, hal ini
dipengaruhi oleh tekanan hidrostatis
