Proizvodstvoyelektroyenergii
- 1.

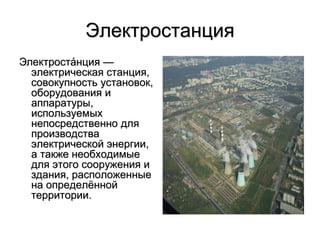

- 2. Электростанция Электроста́нция — электрическая станция, совокупностьустановок, оборудования и аппаратуры, используемых непосредственно для производства электрической энергии, а также необходимые для этого сооружения и здания, расположенные на определённой территории.

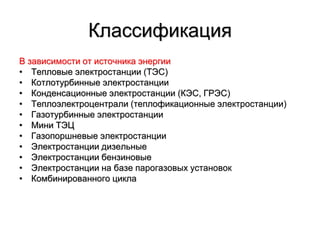

- 3. Классификация В зависимости отисточника энергии • Тепловые электростанции (ТЭС) • Котлотурбинные электростанции • Конденсационные электростанции (КЭС, ГРЭС) • Теплоэлектроцентрали (теплофикационные электростанции) • Газотурбинные электростанции • Мини ТЭЦ • Газопоршневые электростанции • Электростанции дизельные • Электростанции бензиновые • Электростанции на базе парогазовых установок • Комбинированного цикла
- 4. Классификация В зависимости отвида топлива • Атомные электростанции (АЭС) • Газовые электростанции • Жидкотопливные электростанции • Твердотопливные электростанции • Угольные электростанции • Торфяные электростанции(подсветка факела основного топлива газом или жидким топливом, являющимся также резервным топливом) • Гидроэлектрические станции (ГЭС) • Русловые гидроэлектростанции • Приплотинные гидроэлектростанции • Деривационные гидроэлектростанции • Гидроаккумулирующие электростанции • Приливные электростанции
- 5. Доля различных электростанций вэнергобалансе 0% 10% 20% 30% 40% 50% 60% 70% ТЭС 66% ГЭС 18% АЭС 16% 2005

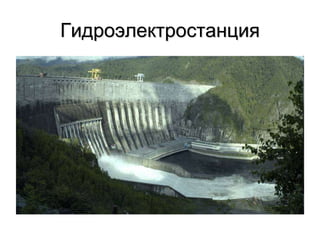

- 6.

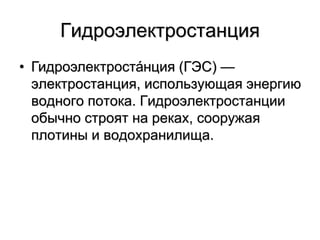

- 7. Гидроэлектростанция • Гидроэлектроста́нция (ГЭС)— электростанция, использующая энергию водного потока. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.

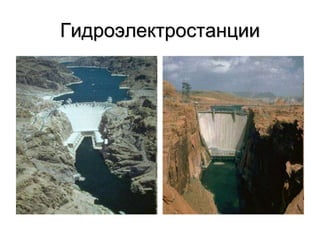

- 8.

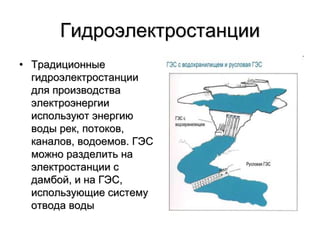

- 9. Гидроэлектростанции • Традиционные гидроэлектростанции для производства электроэнергии используютэнергию воды рек, потоков, каналов, водоемов. ГЭС можно разделить на электростанции с дамбой, и на ГЭС, использующие систему отвода воды

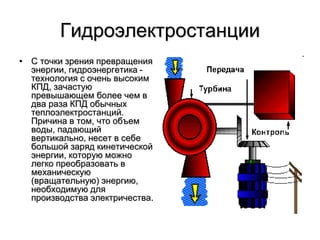

- 10. Гидроэлектростанции • С точкизрения превращения энергии, гидроэнергетика - технология с очень высоким КПД, зачастую превышающем более чем в два раза КПД обычных теплоэлектростанций. Причина в том, что объем воды, падающий вертикально, несет в себе большой заряд кинетической энергии, которую можно легко преобразовать в механическую (вращательную) энергию, необходимую для производства электричества.

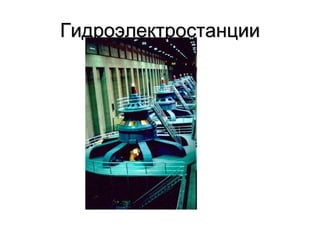

- 11.

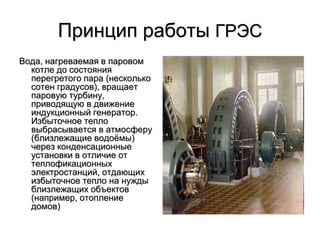

- 12. Принцип работы ГРЭС Вода,нагреваемая в паровом котле до состояния перегретого пара (несколько сотен градусов), вращает паровую турбину, приводящую в движение индукционный генератор. Избыточное тепло выбрасывается в атмосферу (близлежащие водоёмы) через конденсационные установки в отличие от теплофикационных электростанций, отдающих избыточное тепло на нужды близлежащих объектов (например, отопление домов)

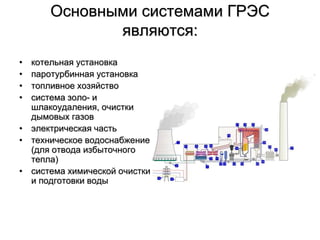

- 13. Основными системами ГРЭС являются: •котельная установка • паротурбинная установка • топливное хозяйство • система золо- и шлакоудаления, очистки дымовых газов • электрическая часть • техническое водоснабжение (для отвода избыточного тепла) • система химической очистки и подготовки воды

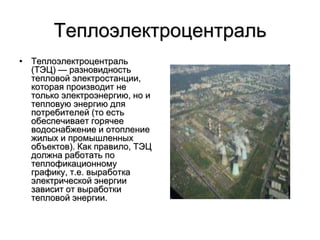

- 14. Теплоэлектроцентраль • Теплоэлектроцентраль (ТЭЦ) —разновидность тепловой электростанции, которая производит не только электроэнергию, но и тепловую энергию для потребителей (то есть обеспечивает горячее водоснабжение и отопление жилых и промышленных объектов). Как правило, ТЭЦ должна работать по теплофикационному графику, т.е. выработка электрической энергии зависит от выработки тепловой энергии.
- 15.

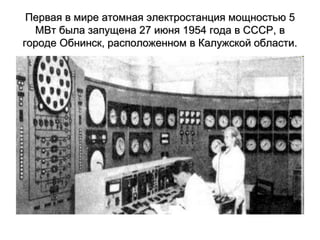

- 16. Первая в миреатомная электростанция мощностью 5 МВт была запущена 27 июня 1954 года в СССР, в городе Обнинск, расположенном в Калужской области.

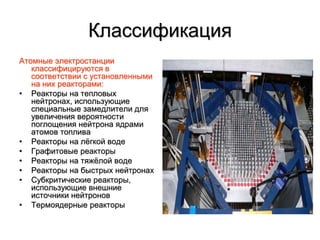

- 17. Классификация Атомные электростанции классифицируются в соответствиис установленными на них реакторами: • Реакторы на тепловых нейтронах, использующие специальные замедлители для увеличения вероятности поглощения нейтрона ядрами атомов топлива • Реакторы на лёгкой воде • Графитовые реакторы • Реакторы на тяжёлой воде • Реакторы на быстрых нейтронах • Субкритические реакторы, использующие внешние источники нейтронов • Термоядерные реакторы
- 18. Классификация По виду отпускаемойэнергии • Атомные станции по виду отпускаемой энергии можно разделить на: • Атомные электростанции (АЭС), предназначенные для выработки только электроэнергии • Атомные теплоэлектроцентрали (АТЭЦ), вырабатывающие как электроэнергию, так и тепловую энергию • Атомные станции теплоснабжения (АСТ), вырабатывающие только тепловую энергию • Однако, на всех атомных станциях России есть теплофикационные установки, предназначенные для подогрева сетевой воды.

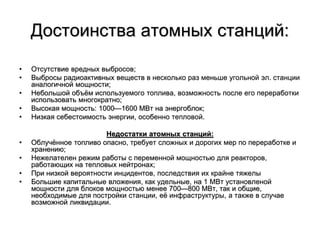

- 19. Достоинства атомных станций: •Отсутствие вредных выбросов; • Выбросы радиоактивных веществ в несколько раз меньше угольной эл. станции аналогичной мощности; • Небольшой объём используемого топлива, возможность после его переработки использовать многократно; • Высокая мощность: 1000—1600 МВт на энергоблок; • Низкая себестоимость энергии, особенно тепловой. Недостатки атомных станций: • Облучённое топливо опасно, требует сложных и дорогих мер по переработке и хранению; • Нежелателен режим работы с переменной мощностью для реакторов, работающих на тепловых нейтронах; • При низкой вероятности инцидентов, последствия их крайне тяжелы • Большие капитальные вложения, как удельные, на 1 МВт установленой мощности для блоков мощностью менее 700—800 МВт, так и общие, необходимые для постройки станции, её инфраструктуры, а также в случае возможной ликвидации.

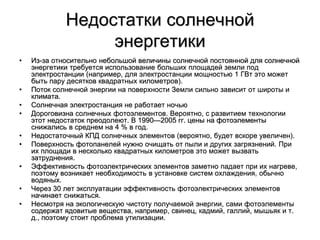

- 20. Недостатки солнечной энергетики • Из-заотносительно небольшой величины солнечной постоянной для солнечной энергетики требуется использование больших площадей земли под электростанции (например, для электростанции мощностью 1 ГВт это может быть пару десятков квадратных километров). • Поток солнечной энергии на поверхности Земли сильно зависит от широты и климата. • Солнечная электростанция не работает ночью • Дороговизна солнечных фотоэлементов. Вероятно, с развитием технологии этот недостаток преодолеют. В 1990—2005 гг. цены на фотоэлементы снижались в среднем на 4 % в год. • Недостаточный КПД солнечных элементов (вероятно, будет вскоре увеличен). • Поверхность фотопанелей нужно очищать от пыли и других загрязнений. При их площади в несколько квадратных километров это может вызвать затруднения. • Эффективность фотоэлектрических элементов заметно падает при их нагреве, поэтому возникает необходимость в установке систем охлаждения, обычно водяных. • Через 30 лет эксплуатации эффективность фотоэлектрических элементов начинает снижаться. • Несмотря на экологическую чистоту получаемой энергии, сами фотоэлементы содержат ядовитые вещества, например, свинец, кадмий, галлий, мышьяк и т. д., поэтому стоит проблема утилизации.

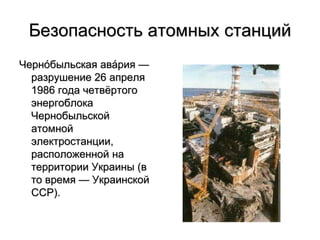

- 21. Безопасность атомных станций Черно́быльскаяава́рия — разрушение 26 апреля 1986 года четвёртого энергоблока Чернобыльской атомной электростанции, расположенной на территории Украины (в то время — Украинской ССР).
- 22.

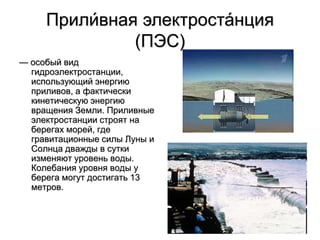

- 23. Прили́вная электроста́нция (ПЭС) — особыйвид гидроэлектростанции, использующий энергию приливов, а фактически кинетическую энергию вращения Земли. Приливные электростанции строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды. Колебания уровня воды у берега могут достигать 13 метров.

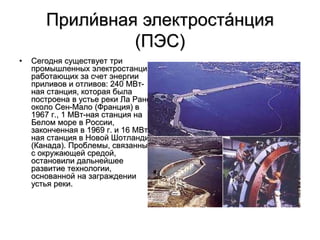

- 24. Прили́вная электроста́нция (ПЭС) • Сегоднясуществует три промышленных электростанции, работающих за счет энергии приливов и отливов: 240 MВт- ная станция, которая была построена в устье реки Ла Ранс около Сен-Мало (Франция) в 1967 г., 1 МВт-ная станция на Белом море в России, законченная в 1969 г. и 16 MВт- ная станция в Новой Шотландии (Канада). Проблемы, связанные с окружающей средой, остановили дальнейшее развитие технологии, основанной на заграждении устья реки.

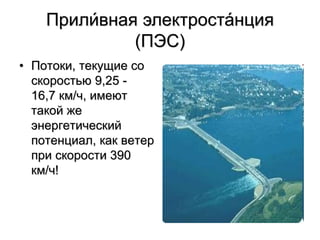

- 25. Прили́вная электроста́нция (ПЭС) • Потоки,текущие со скоростью 9,25 - 16,7 км/ч, имеют такой же энергетический потенциал, как ветер при скорости 390 км/ч!

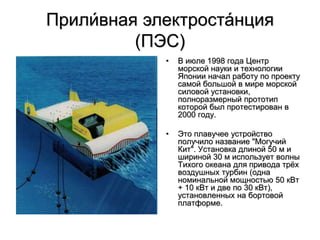

- 26. Прили́вная электроста́нция (ПЭС) • Виюле 1998 года Центр морской науки и технологии Японии начал работу по проекту самой большой в мире морской силовой установки, полноразмерный прототип которой был протестирован в 2000 году. • Это плавучее устройство получило название "Могучий Кит". Установка длиной 50 м и шириной 30 м использует волны Тихого океана для привода трёх воздушных турбин (одна номинальной мощностью 50 кВт + 10 кВт и две по 30 кВт), установленных на бортовой платформе.

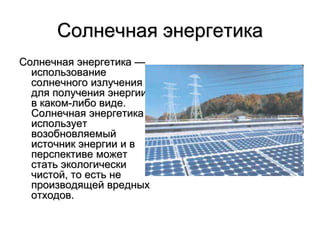

- 27. Солнечная энергетика Солнечная энергетика— использование солнечного излучения для получения энергии в каком-либо виде. Солнечная энергетика использует возобновляемый источник энергии и в перспективе может стать экологически чистой, то есть не производящей вредных отходов.

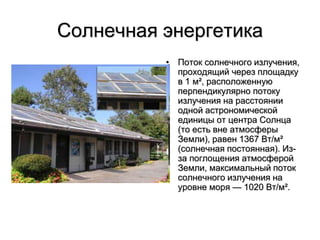

- 28. Солнечная энергетика • Потоксолнечного излучения, проходящий через площадку в 1 м², расположенную перпендикулярно потоку излучения на расстоянии одной астрономической единицы от центра Солнца (то есть вне атмосферы Земли), равен 1367 Вт/м² (солнечная постоянная). Из- за поглощения атмосферой Земли, максимальный поток солнечного излучения на уровне моря — 1020 Вт/м².

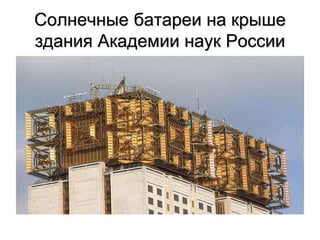

- 29. Солнечные батареи накрыше здания Академии наук России

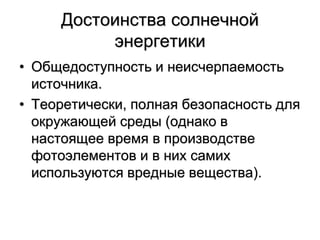

- 30. Достоинства солнечной энергетики • Общедоступностьи неисчерпаемость источника. • Теоретически, полная безопасность для окружающей среды (однако в настоящее время в производстве фотоэлементов и в них самих используются вредные вещества).

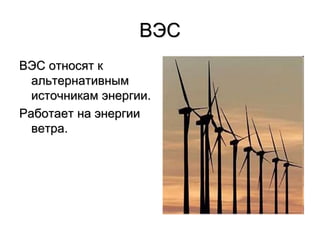

- 31. ВЭС ВЭС относят к альтернативным источникамэнергии. Работает на энергии ветра.

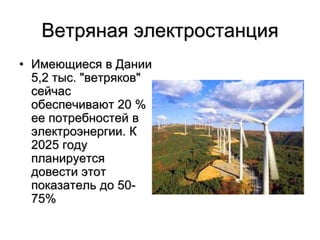

- 32. Ветряная электростанция • Имеющиесяв Дании 5,2 тыс. "ветряков" сейчас обеспечивают 20 % ее потребностей в электроэнергии. К 2025 году планируется довести этот показатель до 50- 75%

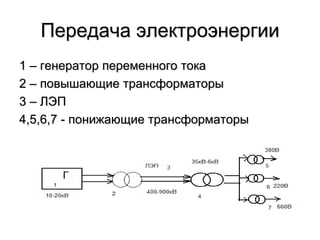

- 33. Передача электроэнергии 1 –генератор переменного тока 2 – повышающие трансформаторы 3 – ЛЭП 4,5,6,7 - понижающие трансформаторы

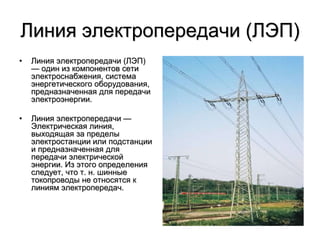

- 34. Линия электропередачи (ЛЭП) •Линия электропередачи (ЛЭП) — один из компонентов сети электроснабжения, система энергетического оборудования, предназначенная для передачи электроэнергии. • Линия электропередачи — Электрическая линия, выходящая за пределы электростанции или подстанции и предназначенная для передачи электрической энергии. Из этого определения следует, что т. н. шинные токопроводы не относятся к линиям электропередач.

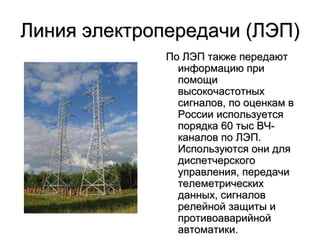

- 35. Линия электропередачи (ЛЭП) ПоЛЭП также передают информацию при помощи высокочастотных сигналов, по оценкам в России используется порядка 60 тыс ВЧ- каналов по ЛЭП. Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.
- 36.
