1. BAB 6 : HARDWARE UNTUK MENGAKSES
INTERNET

2. Nama Anggota :
1. Sekar Ayu Pusitaningrum (27)
2. Suci Zerlina Elvita Naomi (28)
3. Widya Dwi Aryani (31)
4. Yulfa Rohmatin Puji Rahayu (32)
BAB 6
HARDWARE UNTUK MENGAKSES INTERNET
SMP NEGERI 18 SEMARANG
TAHUN AJARAN 2017 / 2018

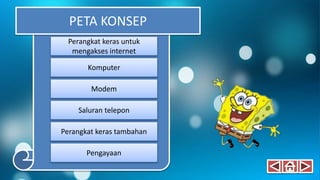

3. PETA KONSEP
Perangkat keras untuk
mengakses internet
Komputer
Modem
Saluran telepon
Perangkat keras tambahan
Pengayaan

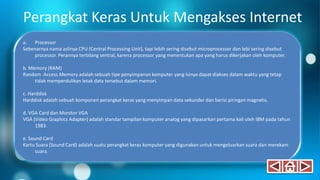

4. Perangkat Keras Untuk Mengakses Internet
a. Processor
Sebenarnya nama aslinya CPU (Central Processing Unit), tapi lebih sering disebut microprocessor dan lebi sering disebut
processor. Perannya terbilang sentral, karena processor yang menentukan apa yang harus dikerjakan oleh komputer.
b. Memory (RAM)
Random Access Memory adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap
tidak memperdulikan letak data tersebut dalam memori.
c. Harddisk
Harddisk adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis.
d. VGA Card dan Monitor VGA
VGA (Video Graphics Adapter) adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun
1983.
e. Sound Card
Kartu Suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam
suara.

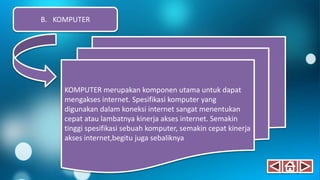

5. KOMPUTER merupakan komponen utama untuk dapat
mengakses internet. Spesifikasi komputer yang
digunakan dalam koneksi internet sangat menentukan
cepat atau lambatnya kinerja akses internet. Semakin
tinggi spesifikasi sebuah komputer, semakin cepat kinerja
akses internet,begitu juga sebaliknya
B. KOMPUTER

6. Modem berasal dari kata MOdulator
DEModulator. MOdulator
merupakan sinyal informasi ke
dalam sinyal pembawa dan siap
untuk dikirimkan. DEModulator
merupakan merupakan bagian yang
memisahkan sinyal informasi (yang
berisi data atau pesan) daari sinyal
pembawa yang diterima sehingga
informasi tersebut dapat diterima
dengan baik.
Modem merupakan penggabungan
keduanya,artinya modem adalah alat
komunikasi 2 arah. Secara singkat
modem adalah alat untuk mengubah
sinyal digital komputer menjadi
sinyal analog dan sebaliknya.
Komputer yang melakukan koneksi
dengan internet dihubungkan
dengan saluran telepon melalui
modem.
C. MODEM

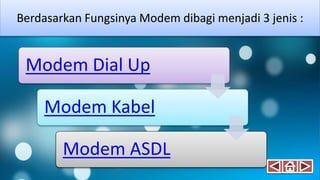

7. Berdasarkan Fungsinya Modem dibagi menjadi 3 jenis :
Modem Dial Up
Modem Kabel
Modem ASDL

8. 1. Modem Dial Up
Modem berfungsi untuk mengubah gelombang analog menjadi sinyal
digital menjadi gelombang analog dari kabel telepon sehingga
komputer dapat terkoneksi dengan internet.
Jenis modem dial up ada 2 macam :
Modem Internal
Modem Eksternal

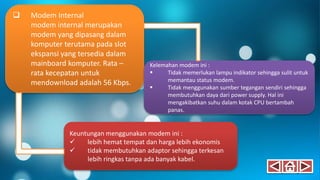

9.  Modem Internal
modem internal merupakan
modem yang dipasang dalam
komputer terutama pada slot
ekspansi yang tersedia dalam
mainboard komputer. Rata –
rata kecepatan untuk
mendownload adalah 56 Kbps.
Keuntungan menggunakan modem ini :
 lebih hemat tempat dan harga lebih ekonomis
 tidak membutuhkan adaptor sehingga terkesan
lebih ringkas tanpa ada banyak kabel.
Kelemahan modem ini :
 Tidak memerlukan lampu indikator sehingga sulit untuk
memantau status modem.
 Tidak menggunakan sumber tegangan sendiri sehingga
membutuhkan daya dari power supply. Hal ini
mengakibatkan suhu dalam kotak CPU bertambah
panas.

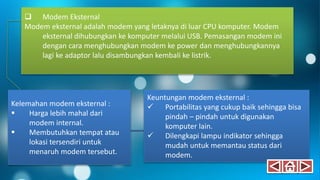

10.  Modem Eksternal
Modem eksternal adalah modem yang letaknya di luar CPU komputer. Modem
eksternal dihubungkan ke komputer melalui USB. Pemasangan modem ini
dengan cara menghubungkan modem ke power dan menghubungkannya
lagi ke adaptor lalu disambungkan kembali ke listrik.
Kelemahan modem eksternal :
 Harga lebih mahal dari
modem internal.
 Membutuhkan tempat atau
lokasi tersendiri untuk
menaruh modem tersebut.
Keuntungan modem eksternal :
 Portabilitas yang cukup baik sehingga bisa
pindah – pindah untuk digunakan
komputer lain.
 Dilengkapi lampu indikator sehingga
mudah untuk memantau status dari
modem.

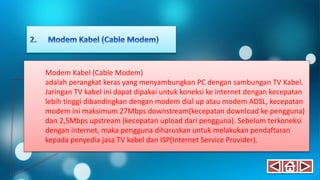

11. Modem Kabel (Cable Modem)
adalah perangkat keras yang menyambungkan PC dengan sambungan TV Kabel.
Jaringan TV kabel ini dapat dipakai untuk koneksi ke internet dengan kecepatan
lebih tinggi dibandingkan dengan modem dial up atau modem ADSL, kecepatan
modem ini maksimum 27Mbps downstream(kecepatan download ke pengguna)
dan 2,5Mbps upstream (kecepatan upload dari pengguna). Sebelum terkoneksi
dengan internet, maka pengguna diharuskan untuk melakukan pendaftaran
kepada penyedia jasa TV kabel dan ISP(Internet Service Provider).

12. adalah salah satu bentuk dari teknologi DSL. Ciri khas ADSL adalah
sifatnya yang asimetrik, yaitu bahwa data ditransferkan dalam
kecepatan yang berbeda dari satu sisi ke sisi lain. Ide utama teknologi
ADSL adalah untuk memecah sinyal line telpon menjadi 2 bagian untuk
suara dan data. Hal ini memungkinkan pengguna untuk melakukan
atau menerima panggilan telpon dan melakukan koneksi internet
secara simultan tanpa saling mengganggu.
3. Modem ADSL (Asymmetric Digital Subscriber Line)

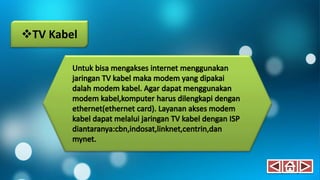

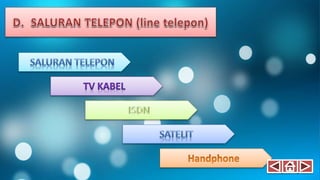

15. TV Kabel

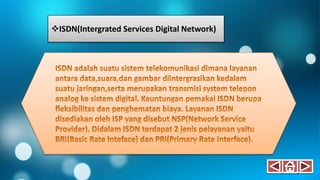

16. ISDN(Intergrated Services Digital Network)

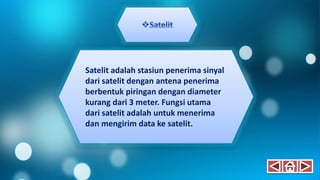

17. Satelit adalah stasiun penerima sinyal
dari satelit dengan antena penerima
berbentuk piringan dengan diameter
kurang dari 3 meter. Fungsi utama
dari satelit adalah untuk menerima
dan mengirim data ke satelit.

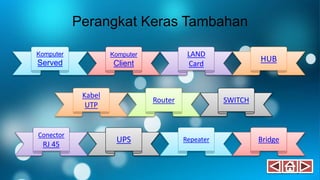

19. Perangkat Keras Tambahan
Komputer
Served HUB
LAND
Card
Komputer
Client
Router
Bridge
Conector
RJ 45
UPS Repeater
SWITCH
Kabel
UTP

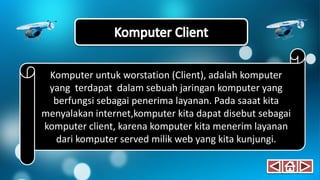

21. Komputer untuk worstation (Client), adalah komputer
yang terdapat dalam sebuah jaringan komputer yang
berfungsi sebagai penerima layanan. Pada saaat kita
menyalakan internet,komputer kita dapat disebut sebagai
komputer client, karena komputer kita menerim layanan
dari komputer served milik web yang kita kunjungi.

22. LAND Card
LAND Card atau NIC (Network Interface Card), adalah
kartu jaringan yang dipasang disetiap komputer served
atau workstation.

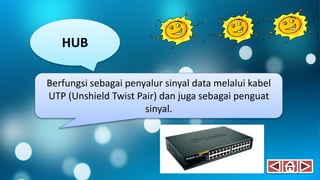

23. Berfungsi sebagai penyalur sinyal data melalui kabel
UTP (Unshield Twist Pair) dan juga sebagai penguat
sinyal.
HUB

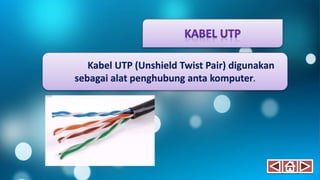

24. Kabel UTP (Unshield Twist Pair) digunakan
sebagai alat penghubung anta komputer.

25. Switch adalah perluasan konsep bridge yang dapat menerima dan
menganalisa semua isi paket sebelum sebelum meneruskan ketujuan.

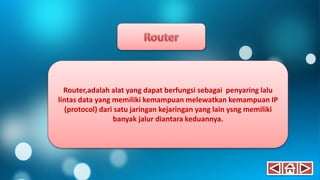

26. Router,adalah alat yang dapat berfungsi sebagai penyaring lalu
lintas data yang memiliki kemampuan melewatkan kemampuan IP
(protocol) dari satu jaringan kejaringan yang lain ysng memiliki
banyak jalur diantara keduannya.

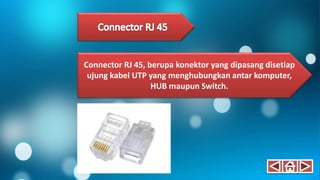

27. Connector RJ 45, berupa konektor yang dipasang disetiap
ujung kabel UTP yang menghubungkan antar komputer,
HUB maupun Switch.

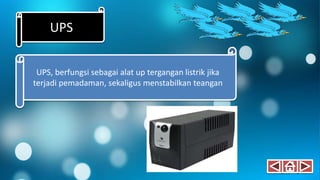

28. UPS
UPS, berfungsi sebagai alat up tergangan listrik jika
terjadi pemadaman, sekaligus menstabilkan teangan

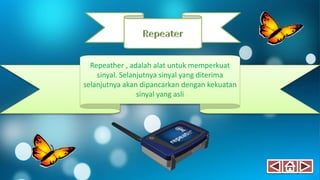

29. Repeather , adalah alat untuk memperkuat
sinyal. Selanjutnya sinyal yang diterima
selanjutnya akan dipancarkan dengan kekuatan
sinyal yang asli

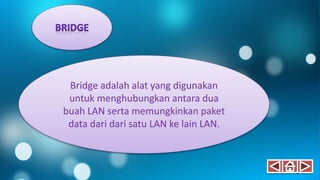

30. Bridge adalah alat yang digunakan
untuk menghubungkan antara dua
buah LAN serta memungkinkan paket
data dari dari satu LAN ke lain LAN.

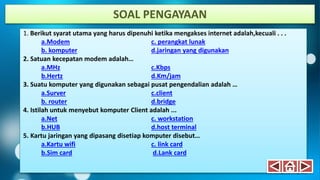

31. 1. Berikut syarat utama yang harus dipenuhi ketika mengakses internet adalah,kecuali . . .
a.Modem c. perangkat lunak
b. komputer d.jaringan yang digunakan
2. Satuan kecepatan modem adalah…
a.MHz c.Kbps
b.Hertz d.Km/jam
3. Suatu komputer yang digunakan sebagai pusat pengendalian adalah …
a.Surver c.client
b. router d.bridge
4. Istilah untuk menyebut komputer Client adalah ...
a.Net c. workstation
b.HUB d.host terminal
5. Kartu jaringan yang dipasang disetiap komputer disebut…
a.Kartu wifi c. link card
b.Sim card d.Lank card
SOAL PENGAYAAN

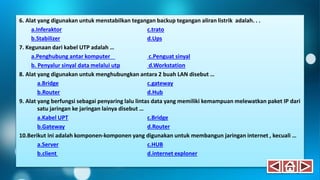

32. 6. Alat yang digunakan untuk menstabilkan tegangan backup tegangan aliran listrik adalah. . .
a.Inferaktor c.trato
b.Stabilizer d.Ups
7. Kegunaan dari kabel UTP adalah …
a.Penghubung antar komputer c.Penguat sinyal
b. Penyalur sinyal data melalui utp d.Workstation
8. Alat yang digunakan untuk menghubungkan antara 2 buah LAN disebut …
a.Bridge c.gateway
b.Router d.Hub
9. Alat yang berfungsi sebagai penyaring lalu lintas data yang memiliki kemampuan melewatkan paket IP dari
satu jaringan ke jaringan lainya disebut …
a.Kabel UPT c.Bridge
b.Gateway d.Router
10.Berikut ini adalah komponen-komponen yang digunakan untuk membangun jaringan internet , kecuali …
a.Server c.HUB
b.client d.internet exploner
